Name: ABB GFD563A102 (3BHE046836R0102) 模拟I/O模块 - AC 800PEC系统核心，精准控制！ - 山西鑫业达国际贸易官网
Brand: ABB

描述

ABB GFD563A102 (3BHE046836R0102)：这块ABB出品的模拟I/O模块，是ABB AC 800PEC高性能控制器系列中的一个重要组成部分。它主要负责模拟信号到数字信号的转换 (ADC) 和 数字信号到模拟信号的转换 (DAC)。简而言之，它就像工业现场的“翻译官”，能把传感器传来的连续变化的温度、压力、电压、电流等模拟信号，精确地转换成控制器能理解的数字信号；同时，也能把控制器发出的数字控制指令，转换成模拟信号去驱动执行机构。产品类型：模拟I/O模块，功能：模数/数模转换，应用系统：ABB AC 800PEC控制器。它在电力、石化、冶金等对控制精度和响应速度要求极高的行业中扮演着关键角色，确保了过程控制的精准与稳定！

ABB GFD563A102 (3BHE046836R0102) 产品概述

各位工业界的朋友们，今天咱们来聊聊ABB的这位“多面手”——ABB GFD563A102 (3BHE046836R0102)。这可不是一块普通的模块，它是ABB AC 800PEC高性能控制器系统中的一个模拟量I/O模块，或者更准确地说，它集模拟输入（Analog Input）和模拟输出（Analog Output）功能于一身。你可以把它想象成连接工业现场“感知”与“执行”的桥梁。

具体来说，这块模块的核心职责就是模数转换 (ADC) 和数模转换 (DAC)。在复杂的工业生产线上，各种传感器（比如温度传感器、压力传感器、流量计）会源源不断地产生连续变化的模拟信号。GFD563A102 的模拟输入通道就是负责接收这些模拟信号，并将它们精确地转换成ABB AC 800PEC控制器能够理解和处理的数字信号。这样，控制器就能实时掌握现场的物理量变化，做出相应的控制决策。

反过来，当控制器根据预设的逻辑和算法生成数字控制指令时，GFD563A102 的模拟输出通道就会把这些数字指令再转换回模拟信号（比如0-10V电压信号或4-20mA电流信号），去驱动现场的执行机构，比如调节阀、变频器等，实现对生产过程的精确调节。

这款模块在电力（特别是发电机励磁系统）、工业自动化、机械制造等领域有着广泛应用，它能够处理高速和低速的过程控制任务。配合ABB的Control Builder M编程工具以及MATLAB/Simulink等环境，工程师可以实现非常复杂的控制算法。GFD563A102 的存在，确保了数字控制系统能够与模拟量世界无缝对接，让整个自动化系统更加智能、高效。它不仅是一个数据采集和传输的通道，更是实现精准控制和实时响应的关键环节。

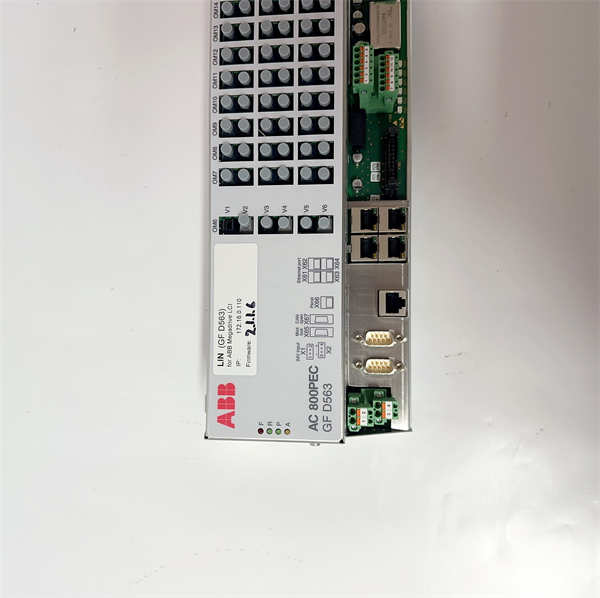

ABB GFD563A102 3BHE046836R0102

ABB GFD563A102 (3BHE046836R0102) 技术规格

参数名称	参数值
产品型号	GFD563A102
部件号	3BHE046836R0102
制造商	ABB (阿西布朗勃法瑞)
产品类型	模拟I/O模块 (Analog I/O Module) / 励磁接口控制器 (Excitation Interface Controller) / LCI转换率控制器 (LCI Conversion Rate Controller)
主要功能	模拟信号输入 (ADC)，模拟信号输出 (DAC)，数字输入/输出通道，电流/电压监控，励磁电流/电压调节
所属系统	ABB AC 800PEC 控制器系列
处理器架构	双核处理器架构 (结合CPU和FPGA，增强性能)
性能等级	适用于不同循环时间任务：超快速 (低至25纳秒)，快速 (低至100微秒)，慢速 (低至1毫秒)
通信和I/O	支持通过光纤链路进行快速通信和I/O；快速I/O系统，数据吞吐时间低于100微秒
输入电压	400 VAC (LCI控制器功能相关)
输出电压	0-400 VAC (LCI控制器功能相关)
输出电流	2.3 A (LCI控制器功能相关)
频率	50/60 Hz (LCI控制器功能相关)
控制模式	LCI (Local Control Interface) (LCI控制器功能相关)
输入通道	32路扫描输入，适用于24V (作为通用模拟I/O模块时)
信号隔离	32个通道与内部电子器件之间存在电气隔离
工作温度范围	-20°C 至 +70°C
输入电流 (Module)	15mA (作为控制器/电源单元时)
输出电流 (Module)	3A (作为控制器/电源单元时)
防护等级	IP20
编程环境	ABB Control Builder M (符合IEC 61131-3), MATLAB, Simulink, Simulink Coder
安装方式	即插即用 (Plug and Play)
产品认证	原厂认证 (Original factory certification)
模块化设计	AC 800PEC系列采用模块化设计，方便扩展和升级

主要特点和优势

这块ABB的 GFD563A102 (3BHE046836R0102) 模拟I/O模块，在工业自动化领域可不是一般的角色，它身上带着好几项“硬核”本领，让它在关键应用中脱颖而出。

首先，它最显著的优势就是卓越的高性能和精准控制能力。GFD563A102 是AC 800PEC控制器系统的一部分，而AC 800PEC本身就以其双核处理器架构（结合CPU和FPGA技术）和极高的处理速度著称。这意味着该模块能够实现纳秒级甚至微秒级的快速响应，无论是对现场模拟信号的采集（ADC）还是对执行器的模拟量输出（DAC），都能做到极致的精准和低延迟。这种高性能尤其适用于那些对控制精度和实时性要求极高的应用，比如电力系统中发电机励磁的精细调节、高精度运动控制或复杂过程的精确温度/压力控制。它能确保您的控制系统对现场变化的反应速度快如闪电，从而达到前所未有的控制精度和稳定性。

其次，强大的集成能力与灵活的编程环境也是 GFD563A102 的一大亮点。它不仅仅是一个简单的I/O模块，更是一个能够与AC 800PEC控制器深度融合的智能单元。它支持通过光纤S800 ModuleBus与ABB的I/O系统连接，以及通过通信扩展总线 (CEX) 与ABB的通信模块连接，甚至还支持第三方Anybus-S现场总线模块，这大大增强了其系统集成度。更值得一提的是，它支持使用ABB的Control Builder M编程工具（符合IEC 61131-3标准），以及强大的MATLAB、Simulink和Simulink Coder进行编程和仿真。这种开放且灵活的编程环境，为工程师提供了极大的自由度，可以开发和实施高度定制化、复杂的控制算法，从而满足各种独特的工业应用需求，极大地提升了系统的可编程性和适应性。

最后，卓越的工业级可靠性和自诊断功能确保了 GFD563A102 在严苛工业环境下的长期稳定运行。作为一款工业级模块，它能够在-20°C至+70°C的宽温度范围内稳定工作，并具备IP20的防护等级。其内部的通道与电子器件之间存在电气隔离（Galvanic Isolation），有效防止了现场噪声和干扰对控制系统的影响。此外，GFD563A102 作为AC 800PEC系列的一部分，其坚固耐用的设计和对工业标准的严格遵循，意味着它能够承受恶劣的工业环境挑战，提供长期的无故障运行。这种高可靠性减少了系统故障和停机时间，降低了维护成本，保障了生产过程的连续性，为客户带来了显著的运营效益。

The ABB GFD563A102 (3BHE046836R0102) Analog I/O module stands as a high-performance cornerstone within industrial automation, offering distinct technical advantages for demanding applications.

Firstly, its most prominent strength lies in its exceptional performance and precise control capabilities. As an integral component of the AC 800PEC controller system, the GFD563A102 benefits from the AC 800PEC’s dual-core processor architecture (combining CPU and FPGA technology), enabling ultra-fast processing speeds. This means the module can achieve nanosecond-to-microsecond level response times for both analog signal acquisition (ADC) and analog output (DAC) to actuators, delivering extreme precision and low latency. Such high performance is critical for applications demanding stringent control accuracy and real-time responsiveness, like the fine-tuning of generator excitation systems in power plants, high-precision motion control, or exact temperature/pressure regulation in complex processes. It ensures your control system reacts instantaneously to field changes, leading to unparalleled control accuracy and system stability.

Secondly, the GFD563A102 offers powerful integration capabilities and a flexible programming environment. It’s more than just an I/O module; it’s an intelligent unit designed for deep integration with the AC 800PEC controller. It supports connectivity to ABB’s I/O systems via the optical S800 ModuleBus and to ABB’s communication modules via the Communication Expansion Bus (CEX), even accommodating third-party Anybus-S fieldbus modules. This significantly enhances its system integration capabilities. Crucially, it supports programming using ABB’s Control Builder M (IEC 61133-3 compliant) and the highly versatile MATLAB, Simulink, and Simulink Coder. This open and adaptable programming environment provides engineers with immense flexibility to develop and implement complex, highly customized control algorithms, thereby meeting diverse industrial application demands and greatly boosting system programmability and adaptability.

Finally, the GFD563A102 boasts outstanding industrial-grade reliability and self-diagnostic features, ensuring long-term stable operation in harsh industrial environments. Designed for industrial use, it operates reliably across a wide temperature range of -20°C to +70°C and holds an IP20 protection rating. Its internal channels are galvanically isolated from internal electronics, effectively mitigating the impact of field noise and interference on the control system. The module’s robust construction and strict adherence to industrial standards, as part of the AC 800PEC series, guarantee its resilience against challenging industrial conditions, providing long-term, fault-free operation. This high reliability reduces system failures and downtime, lowers maintenance costs, and ensures production continuity, ultimately delivering significant operational benefits to the customer.

应用领域

这块 ABB GFD563A102 (3BHE046836R0102) 模拟I/O模块，凭借其高性能、高精度和高可靠性，在对控制要求极为严苛的工业领域中扮演着举足轻重的角色。

首先，电力行业是它的核心应用场景之一。特别是在发电厂中，GFD563A102 广泛应用于发电机励磁系统。它能够精确地采集发电机输出的模拟信号（如电压、电流），并根据控制指令精确调节励磁电流，从而维持发电机输出电压的稳定，保障电网的正常运行。它也适用于其他电力电子控制，如高功率整流器、微型燃气轮机、风力发电机组、牵引驱动和电池储能系统等，实现对电力参数的精确监控和高速调节。

其次，在工业自动化和机械制造领域，GFD563A102 同样大显身手。它被用于各种需要精确模拟量控制的工业过程，比如过程控制与监控。这包括但不限于冶金行业的连铸机速度控制、造纸行业的张力控制、以及对流量、压力、温度等连续变量的精确调节。它能够将现场传感器的模拟量信号转化为控制器可处理的数字量，并将控制器的数字指令转化为模拟量信号，驱动变频器、比例阀等执行机构，确保生产过程的高效率和产品的高质量。

此外，在数字信号处理 (DSP) 和实时系统 (Real-Time Systems) 中，GFD563A102 的高性能处理能力也使其成为理想的选择。它能够处理复杂的算法和高速数据吞吐，使其适用于需要快速响应和精密计算的嵌入式控制系统。

总而言之，只要您的工业应用需要高精度、高速度的模拟量输入/输出，并且对控制系统的可靠性和稳定性有极高要求，ABB GFD563A102 (3BHE046836R0102) 都是一个值得信赖的选择。

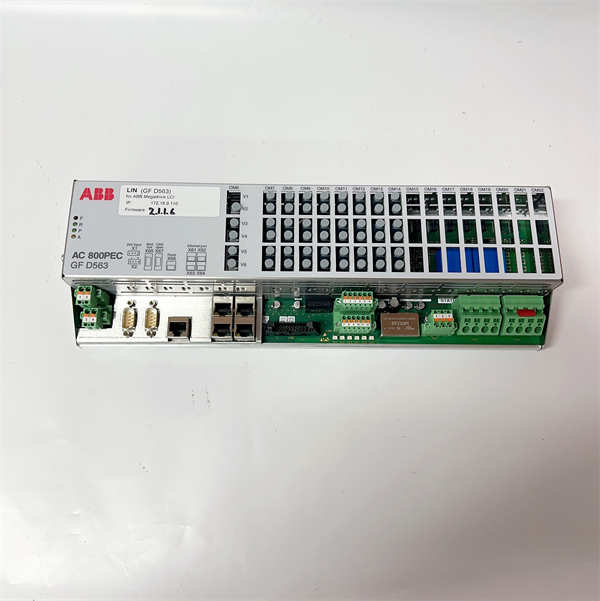

ABB GFD563A102 3BHE046836R0102

安装与维护

安装前准备

兄弟们，在您准备把这块金贵的 ABB GFD563A102 (3BHE046836R0102) 模块请进机柜之前，有几条“金科玉律”您可得给我记牢了，这不光是为了模块的“健康”，更是为了您的安全！

断电是王道，而且要彻底！ 在您触碰任何电气设备之前，务必、务必、务必将所有相关的电源都给我彻底切断，并且实施可靠的挂牌上锁 (Lockout/Tagout)。别嫌麻烦，这是保障人身安全的头等大事，任何时候都不能马虎！

静电是杀手，防范要到位！ GFD563A102 这样的精密电子模块最怕静电。在您从防静电包装袋里取出模块之前，一定要戴上防静电手环，并确保手环良好接地。或者，先用手触摸一下接地的金属机柜或设备外壳，把您身上的静电给释放掉。

核对型号，别搞乌龙！ 仔细确认您手里的模块型号是 GFD563A102 (3BHE046836R0102)，确保它与您的系统兼容。

找准“家”，清洁是基础！ 定位好AC 800PEC控制器机架中对应的模块插槽。在插入前，用无油、干燥的压缩空气将插槽内部的灰尘或杂物吹干净，并检查插针是否完好、无弯曲。

轻柔插入，稳固锁定！ 对准插槽后，用双手轻轻地、平稳地将模块推入槽位，直到完全就位并听到轻微的“咔嗒”声。最后，拧紧模块面板上的固定螺丝，确保模块在机架中稳固不晃动，防止因震动导致接触不良。

维护建议

您这块 ABB GFD563A102 (3BHE046836R0102) 模块，可是您工业现场的“眼睛”和“手臂”，要让它长久地、高效地为您服务，日常的维护保养可不能少。

环境控制是关键！ 确保机柜内部的环境温度和湿度始终保持在ABB官方技术规格书所规定的范围内（-20°C 至 +70°C）。过高或过低的温度、以及过高的湿度都会加速模块老化，甚至导致故障。

定期清洁，灰尘是敌人！ 工业现场灰尘多，定期使用无油、干燥的压缩空气清理模块表面和机柜内部的灰尘。千万不要用湿布擦拭模块，也避免用手直接触碰电路板上的元器件。

检查连接，确保畅通！ 定期检查与 GFD563A102 连接的传感器线缆、执行器线缆以及光纤连接是否牢固、无破损、无松动。松动的连接或损坏的线缆是导致信号失真或通讯中断的常见原因。

关注系统诊断！ 虽然模块本身可能没有太多指示灯，但AC 800PEC控制器系统通常会有详细的诊断功能。定期查看控制器的诊断日志，关注是否有与 GFD563A102 相关的报警或错误信息。一旦出现异常，应及时定位并处理。

软件更新与备份！ 确保AC 800PEC控制器的固件和相关软件保持最新版本（在经过充分测试和评估后）。同时，定期备份控制器和模块的配置参数，以防万一需要更换模块时能快速恢复系统。

ABB GFD563A102 (3BHE046836R0102) 模拟I/O模块 – AC 800PEC系统核心，精准控制！
