ABB DSDP140B | AC 800M 数字量输出模块

描述

关键技术规格

• 产品型号: DSDP140B 57160001-ACX
• 制造商: ABB
• 系统平台: ABB AC 800M 可编程控制器（PLC/DCS）
• 输出通道数: 32 路，分 4 组（每组 8 通道）
• 输出类型: 晶体管源型输出（PNP，High-side switching），24 V DC
• 额定负载电流: 每通道 0.5 A（最大），每组 ≤ 4 A，整模块 ≤ 8 A
• 电压范围: 20.4–28.8 V DC（推荐 24 V DC）
• 响应时间: ON < 0.5 ms，OFF < 1 ms（典型值）
• 电气隔离: 通道组间及对背板 ≥500 V AC（1 分钟）
• 短路保护: 内置电子限流与自动恢复功能
• 工作温度: 0°C 至 +60°C（符合 IEC 60068-2 工业环境标准）
• 安装方式: 插入 AC 800M 标准 I/O 导轨（如 TK801A 或 TK811A）
• 配套端子: 必须搭配 TB840A 或 TB840B 端子底座使用
• 诊断功能: 支持通道级短路/过载状态反馈至 Control Builder M
• 认证标准: CE、UL 61010-1、IEC 61010-1，适用于 SIL2 级系统集成（需整体架构支持）

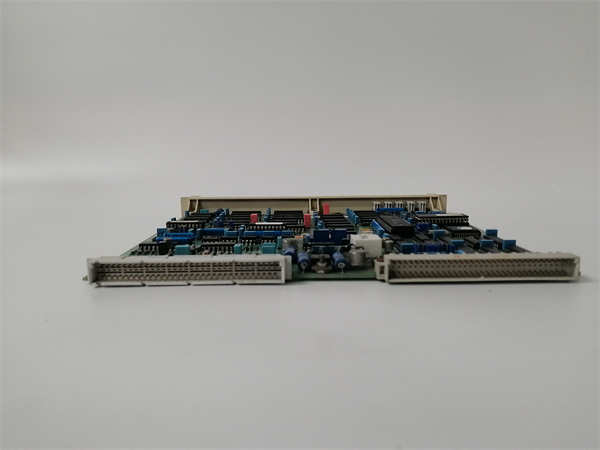

DSDP140B 57160001-ACX

功能定位与应用场景分析

DSDP140B 是 ABB AC 800M 平台中高密度数字量输出模块的代表，设计用于在有限空间内高效驱动大量现场执行机构。其 32 通道源型输出结构特别适合连接 24V DC 供电的电磁阀、小型接触器线圈或 PLC 输入模块，广泛应用于需要集中控制多点动作的场景。模块采用分组隔离与电子限流技术，在单通道短路时仅影响同组局部回路，避免整模块失效，显著提升系统可用性。

尽管 ABB 已将产品线逐步转向新一代 DI/DO 模块（如 DSDP170 系列），DSDP140B 因其成熟的硬件设计和广泛的现场部署，仍是众多在役 AC 800M 系统维护与备件储备的核心组件。其失效通常表现为“Output Stuck”或“Channel Fault”，直接影响 ESD、MFT 等关键逻辑的执行。

典型应用场景：

• 用于炼油厂紧急关断（ESD）系统，驱动切断阀电磁阀与泄压阀
• 应用于火力发电厂锅炉 MFT（主燃料跳闸）逻辑，控制燃油快关阀与风机停机回路
• 支持化工装置反应器联锁系统，触发搅拌器停机与冷却水注入指令
• 作为水处理厂加药泵、反冲洗阀的集中控制输出单元

我们的质量标准与测试流程

数字量输出模块直接连接现场执行机构，其可靠性直接影响安全联锁的有效性。我们对每一块 DSDP140B 实施严格的带载功能验证，确保其在真实工况下的驱动能力与保护机制有效。

所有库存模块均来自 ABB 认证渠道的退役设备或 OEM 原装剩余品，并执行以下标准化测试流程：

• 外观检测: 检查 PCB 无烧痕、晶体管封装无裂纹、金手指无氧化
• 静态导通测试: 使用万用表验证各通道开路/闭合状态与软件指令一致
• 带载运行测试: 连接 24V/0.5A 负载（模拟电磁阀），连续切换 ≥1,000 次，监测温升与输出压降
• 短路保护验证: 人为短接单通道输出，确认限流启动、故障上报且不损坏模块
• 系统集成测试: 安装于 PM864 + TK801A 平台，通过 Control Builder M 执行全通道轮询与诊断读取

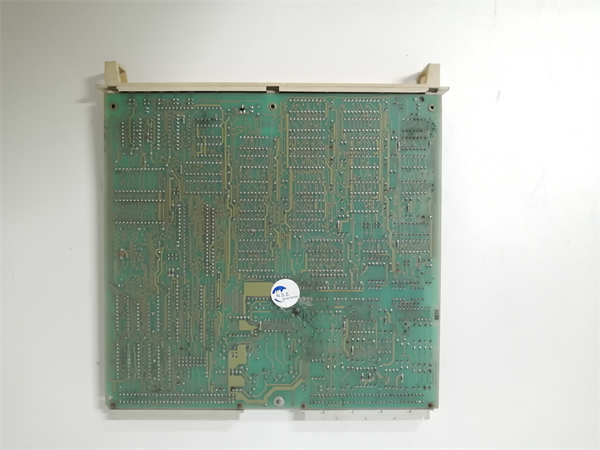

DSDP140B 57160001-ACX

兼容性与升级路径（技术支持）

为确保 DSDP140B 能正确集成并长期稳定运行，请务必核对以下关键兼容项。错误的端子底座或电源配置可能导致输出异常或模块损坏。

需核对要点：

• 端子底座型号: 必须使用 TB840A（弹簧端子）或 TB840B（螺钉端子），不可混用其他系列
• I/O 导轨: 兼容 TK801A（标准）或 TK811A（冗余）导轨，确保机械与电气匹配
• 电源要求: 输出负载电源需独立于模块背板电源，建议使用专用 24V DC 供电回路
• 替代关系: DSDP140B（57160001-ACX）为最终量产版本，可替代早期 -AA/-AB 后缀型号
• 系统兼容: 仅适用于 AC 800M 平台，不兼容 Advant Controller 4xx 或 Freelance 系统
