ABB DSAI133A 3BSE018290R1 | 16通道模拟量输入模块 | 全通道精度验证方案

描述

关键技术规格

• 产品型号: DSAI133A 3BSE018290R1
• 制造商: ABB
• 所属系统: ABB AC 800M 自动化控制器平台（需搭配 CI801/CI803 I/O 底板）
• 输入类型: 电流信号，支持 4–20 mA 或 0–20 mA（软件可配置）
• 通道数量: 16 路，每通道独立隔离
• 隔离等级: 通道间及通道对背板 ≥ 500 V RMS，符合 IEC 61010-1 安全要求
• 分辨率: 16 位 ADC，有效精度 ±0.1% of span（典型值）
• 采样周期: 每通道 ≤ 10 ms（全通道扫描时间约 160 ms）
• 工作温度: 0°C 至 +60°C
• 安装方式: 插入 AC 800M I/O 机架，DIN 导轨固定，支持热插拔（系统允许条件下）
• 认证标准: CE, UL 61010-2-201, IEC 61000-6-2/4（工业电磁兼容性）

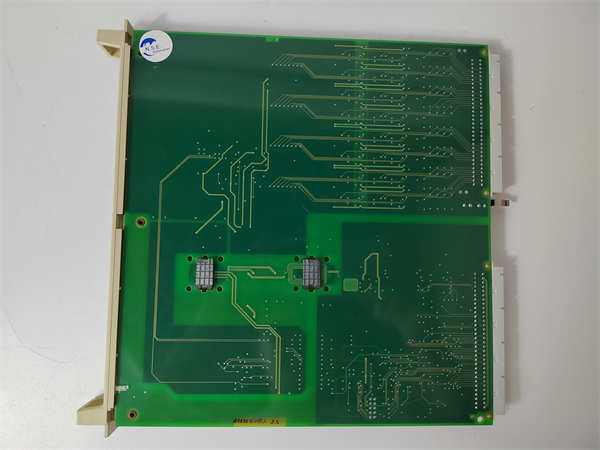

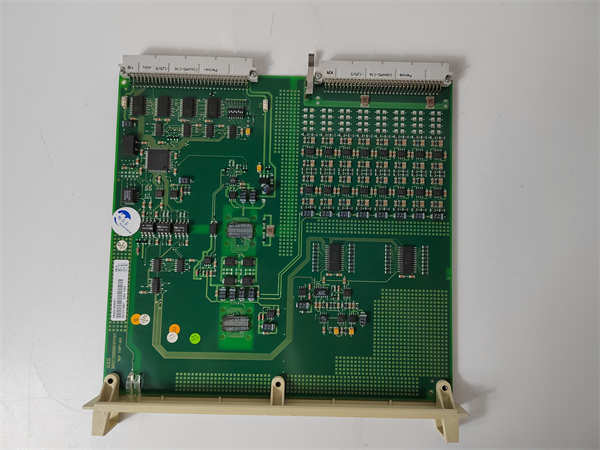

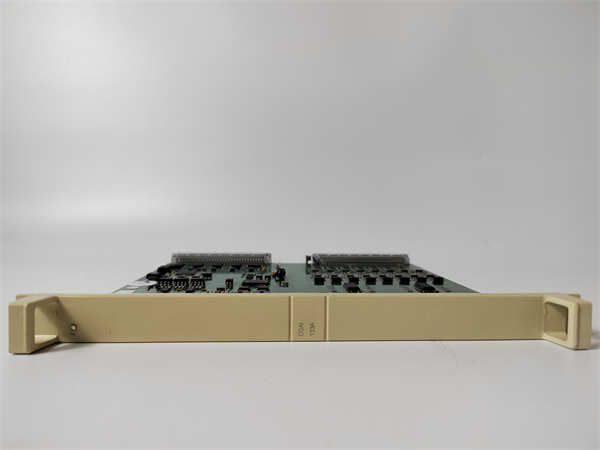

ABB DSAI133A 3BSE018290R1

功能定位与应用场景分析

ABB DSAI133A 3BSE018290R1 是 AC 800M 平台中用于高密度、高可靠性模拟量信号采集的核心 I/O 模块。它主要用于解决过程工业中对 多点连续变量监测 的需求，如温度、压力、流量、液位等由变送器输出的 4–20 mA 标准信号。该模块通过每通道独立隔离和高精度 ADC 设计，有效抑制共模干扰，确保在强电磁环境（如变频器邻近区域）下仍能获取稳定、准确的过程数据。

相较于非隔离或低密度模块，DSAI133A 在单位宽度内提供 16 通道输入，显著节省机柜空间并降低每通道成本。其与 Control Builder M 软件深度集成，支持在线量程调整、滤波设置及开路检测，极大提升工程调试效率与系统可维护性。

典型应用场景：

• 化工反应釜监控：采集多点温度、压力及搅拌电流信号，支撑先进过程控制（APC）策略执行。
• 水处理厂加药系统：连接 pH、ORP、浊度等在线分析仪，实现闭环加药调节。
• 电厂辅机控制系统：用于锅炉给水流量、汽包液位、烟气含氧量等关键参数的实时采集。
• 老旧系统扩容：在现有 AC 800M 站点中新增 DSAI133A 模块，无需更换 CPU 或底板，快速扩展模拟量采集能力。

质量标准与测试流程

我们深知，一个模拟量输入模块的漂移或通道失效可能导致控制回路振荡甚至工艺事故。因此，我们对每一块 ABB DSAI133A 3BSE018290R1 执行严格的全流程验证：

• 外观与清洁：模块经专业清洗与显微镜检查，确认 PCB 无腐蚀、电容无老化、端子无氧化，金手指接触良好。
• 上机实测：安装至真实 AC 800M 测试机架（含 PM864 CPU 和 CI801 底板），在 Control Builder M 环境下进行不少于 72 小时连续带电运行。
• 全通道功能验证：使用高精度信号源（如 Fluke 754）对 16 个通道分别注入 4 mA、12 mA、20 mA 信号，验证读数误差 ≤ ±0.1%，并测试开路报警功能。
• 隔离与抗扰测试：施加 500 V AC 隔离电压，验证通道间无串扰；在附近引入变频器干扰源，确认信号稳定性不受影响。
• 质保承诺：仅通过全部测试项的 DSAI133A 方可出库，并附带通道级测试数据摘要，提供 12 个月功能性质量保证。

兼容性与升级路径 (技术支持)

为确保 ABB DSAI133A 3BSE018290R1 100% 适配您的 AC 800M 系统，我们的技术顾问提示您注意以下关键核对点：

• 硬件/固件：请确认您的 AC 800M CPU（如 PM86x）固件版本不低于 5.0 SP1，且 CI801/CI803 底板为兼容型号；旧版系统可能无法识别该模块或导致 I/O 映射错误。
• 配套组件：必须使用 ABB 原装 TB810/TB811 端子基座，第三方端子可能导致接线错误或屏蔽失效。
• 替代关系：DSAI133A 可直接替代早期 DSAI130/131 模块（需重新组态），若通道数需求较少，也可考虑 8 通道型号 DSAI132A 以优化成本。
