ABB DI810 数字量输入模块 – S800 I/O核心，信号采集专家！

描述

ABB DI810：这是一款ABB S800 I/O系统中的数字量输入模块，产品ID为3BSE008508R1。它具备16个DC24V数字量输入通道，能够精准采集工业现场的开关量信号。其最大特点是拥有两组8通道独立电气隔离，并支持2/4/8/16毫秒可选的输入滤波时间。模块还带有电压监控和故障诊断LED指示灯，便于快速定位问题。输入电压范围：18至30 V DC，典型功耗：1.8 W，专为严苛工业环境设计。这玩意儿，是保障你工业系统信号稳定、诊断便捷的“硬核”组件。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！

产品详细说明

DI810 产品概述

聊到 ABB DI810 这块板子，咱们得知道它的“江湖地位”。这可不是随便一块输入卡，它是ABB S800 I/O系统中的一个核心成员，产品ID是3BSE008508R1。简单来说，它就是工业现场和咱们控制系统之间的“耳朵”，专门负责把各种现场设备，比如传感器、限位开关、按钮、继电器触点这些的“开”或者“关”状态，准确无误地“听”进来，然后转换成数字信号，送给PLC或者DCS这些“大脑”去处理。在现代工业自动化系统中，实时、准确地获取现场设备状态是实现自动化控制的基础，而 ABB DI810 正是完成这项任务的关键“传感器接口”。

这个 ABB DI810 模块最牛的地方在于它的设计理念。它不仅仅是简单地采集信号，还考虑到了工业现场的复杂性和挑战。它提供16个独立的数字量输入通道，每个通道都能够稳定地接收DC 24V的信号。而且，它特别强调了电气隔离，将这16个通道分成了两组，每组8个通道都是独立隔离的，这就大大减少了现场干扰对信号质量的影响，也提升了整个系统的安全性和可靠性。这意味着即使其中一组出现问题，也不会轻易影响到另一组，让你的系统运行更安心。它通常会安装在S800 I/O系统的模块底座（MTU）上，通过模块总线 (ModuleBus) 与控制器进行通信。有了 ABB DI810，你的控制系统就能精准掌握现场设备的“一举一动”，确保生产过程的顺畅和高效。

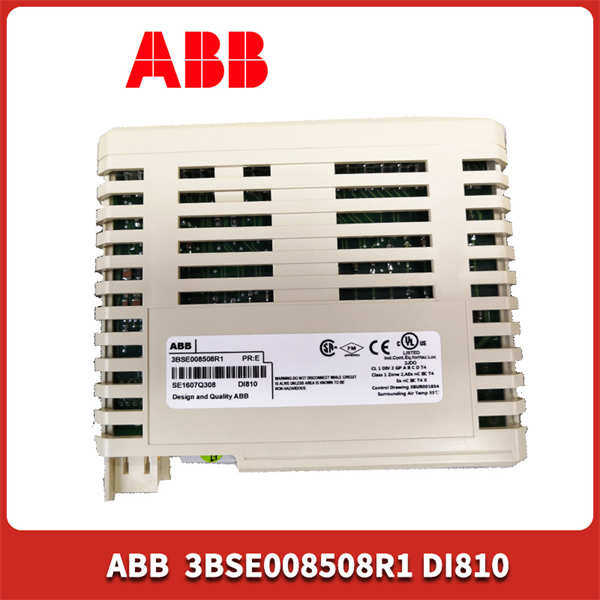

ABB DI810

DI810 技术规格

主要特点和优势

ABB DI810 这块数字量输入模块，能在工业自动化领域“独当一面”，那是有真本事的。

首先，它最突出的就是卓越的信号采集精度和电气隔离设计。 ABB DI810 提供了16个高质量的DC 24V数字量输入通道，能够精准捕捉现场开关、传感器发出的微小信号变化。更重要的是，它采用了独特的两组8通道独立电气隔离设计，这种隔离方式能有效切断不同现场设备之间的电气连接，就像给信号线加了“防火墙”一样，大大减少了地环流 (Ground Loops) 和电磁干扰 (Electromagnetic Interference, EMI) 对信号的污染。这在工业现场的恶劣电磁环境下尤其重要，它能确保信号的纯净性和可靠性，防止因为一点点干扰就造成误动作或数据失真，让你的控制系统决策更准确。

其次，它具备强大的诊断功能和高系统可用性。 ABB DI810 不仅仅是个信号接收器，它还是个“智能侦察兵”。每个输入通道都带有清晰的LED指示灯，能够实时显示当前通道的信号状态（“0”或“1”），让你一眼就能看出哪个传感器是开还是关。此外，模块前面板还集成了故障 (Fault)、运行 (Run) 和警告 (Warning) 指示灯，它们就像模块的“健康报告”，一旦出现问题，立马亮灯告警，帮助你快速定位故障源。更厉害的是，它还有电压监控功能，能检测到每一组输入电源是否消失，这对于排查现场线路故障或电源问题简直是“神来之笔”。再加上S800 I/O系统支持热插拔 (Hot-Swap)，即使模块坏了，也能在系统不停机的情况下快速更换，大大缩短了停机时间，保障了生产线的连续运行。

再有，就是它那灵活的配置选项和坚固的工业级设计。 ABB DI810 提供了可选择的输入滤波时间 (Selectable Filter Times)，包括2毫秒、4毫秒、8毫秒和16毫秒。这个功能非常实用，你可以根据现场信号的特点和抗干扰需求，灵活调整滤波时间。比如，对于一些容易出现毛刺信号的场合，就可以设置更长的滤波时间来“滤掉”这些瞬时干扰，确保控制器只接收到稳定可靠的信号。同时，作为一款为工业环境设计的模块，它拥有IP20的防护等级，能够在0°C到+55°C的宽广温度范围内稳定工作，并且具备G3级的腐蚀防护能力，意味着它能在潮湿、多尘甚至有腐蚀性气体的环境中长期稳定运行，延长了设备的使用寿命。

The ABB DI810 digital input module is a standout choice in industrial automation, primarily due to its inherent strengths.

Firstly, its most prominent feature is its exceptional signal acquisition precision and electrical isolation design. The ABB DI810 offers 16 high-quality DC 24V digital input channels, capable of precisely capturing subtle signal changes from field switches and sensors. Crucially, it employs a unique design with two independently isolated groups of 8 channels. This isolation effectively severs electrical connections between different field devices, acting like a “firewall” for signal lines, which significantly reduces the impact of ground loops and electromagnetic interference (EMI) on signal quality. This is vital in harsh industrial electrical environments, ensuring signal purity and reliability, and preventing erroneous actions or data corruption from minor disturbances, leading to more accurate control system decisions.

Secondly, it boasts robust diagnostic capabilities and high system availability. The ABB DI810 is more than just a signal receiver; it’s an “intelligent scout.” Each input channel features clear LED indicators that display the real-time signal status (“0” or “1”) of the channel, allowing you to instantly determine if a sensor is on or off. Additionally, the module’s front panel integrates Fault, Run, and Warning LEDs, which serve as a “health report” for the module. Any abnormal or unlit LEDs immediately flag a problem with the module, field device, or wiring, helping you quickly pinpoint the source of a malfunction. What’s even more impressive is its voltage supervision feature, which detects if the process voltage to each group disappears. This is an invaluable asset for troubleshooting field wiring issues or power supply problems. Coupled with the S800 I/O system’s hot-swap capability, a faulty module can often be replaced without shutting down the entire system, drastically reducing downtime and ensuring continuous production.

Lastly, its flexible configuration options and rugged industrial-grade design are significant advantages. The ABB DI810 provides selectable input filter times, including 2 ms, 4 ms, 8 ms, and 16 ms. This feature is incredibly practical, allowing engineers to fine-tune the filter time based on the characteristics of field signals and noise immunity requirements. For instance, in environments prone to signal “chatter,” a longer filter time can be set to “smooth out” these transient disturbances, ensuring the controller receives only stable and reliable signals. Concurrently, as a module designed for industrial use, it boasts an IP20 protection rating, can operate reliably within a wide temperature range of 0°C to +55°C, and features G3 corrosion protection. This means it can maintain stable long-term operation in dusty, humid, or even corrosive atmospheres, extending its operational lifespan.

应用领域

ABB DI810 这种数字量输入模块，由于其稳定可靠的信号采集能力和强大的诊断功能，广泛应用于各种需要监控现场设备状态的工业自动化领域。

制造业与生产线: 在汽车制造、电子组装、食品饮料、包装等各种生产线上，DI810 用于采集各种限位开关、接近开关、光电传感器、操作按钮、急停开关等设备的“开/关”状态。例如，监控机械臂是否到位、传送带上是否有产品、安全门是否关闭等，确保生产流程的自动化和安全运行。

过程控制行业: 在石油化工、电力、水处理、制药、冶金等连续性生产行业，ABB DI810 被用来监测各种阀门的开度状态（全开/全关）、泵的运行/停止状态、液位开关、压力开关、流量开关等二进制过程变量。这对于实时掌握工艺流程、进行联锁保护和故障诊断至关重要。

楼宇自动化与基础设施: 在大型商业建筑、数据中心、医院等设施中，DI810 用于监控门窗磁触点、烟雾探测器、消防报警器、水浸传感器、风机运行状态、紧急照明系统等数字量信号，实现楼宇设备和安全系统的智能化管理。

物料搬运系统: 在自动化仓库、物流分拣中心、港口码头等场景中，它用于监控输送带上的物品位置、分拣机构的到位信号、起重设备的限位保护等，确保物料的顺畅高效流转。

机械设备与OEM: 对于生产各种自动化机械设备的原始设备制造商 (OEM) 来说，ABB DI810 是一个理想的数字输入解决方案，可以作为标准组件集成到他们的设备中，提供稳定可靠的信号接口，降低开发和维护成本。

简而言之，任何需要将现场各种“开关量”信号可靠、精确地送入控制系统，并对信号质量和系统可靠性有较高要求的工业自动化项目，ABB DI810 都是一个非常关键且可靠的核心组件，它帮助实现了对工业过程的全面感知和精确控制。

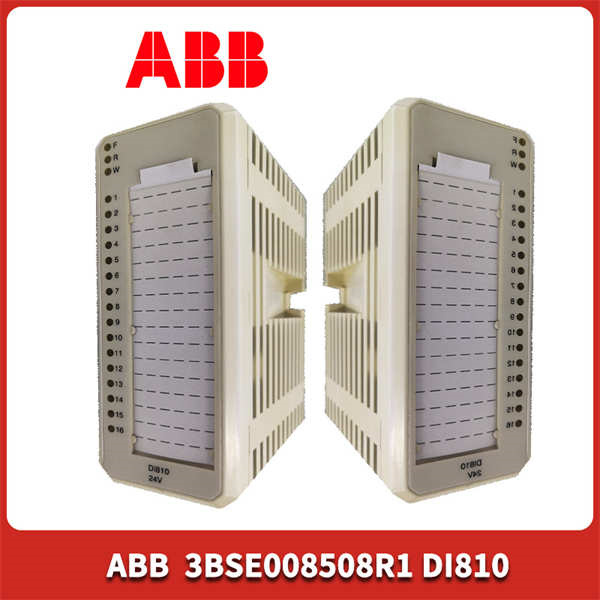

ABB DI810

相关产品

与 ABB DI810 紧密相关的，主要是构成ABB S800 I/O系统的其他模块以及与之配套使用的控制器：

ABB S800 I/O 系列模块:

DI814 (3BSE008544R1): 另一种16通道数字输入模块，可能在输入电压或诊断功能上与 DI810 有细微差异，但同属S800系列。

DO810 (3BSE008594R1): 16通道数字量输出模块，与 DI810 对应，用于控制现场的开关量执行器。

AI810 (3BSE008546R1): 8通道模拟量输入模块，用于采集电压或电流等连续信号。

AO810 (3BSE008540R1): 8通道模拟量输出模块，用于输出模拟量控制信号。

DP820 (3BSE012224R1): 脉冲计数模块，用于高速计数应用。

Module Termination Units (MTUs): DI810 模块必须安装在特定的模块底座上，例如：

TU810 (3BSE008536R1): 紧凑型MTU，用于标准应用。

TU812 (3BSE008538R1): 带有隔离的MTU。

TU814 (3BSE008542R1): 冗余MTU，用于需要更高可靠性的场合。

TU818 (3BSE008552R1): 带有熔断器的MTU。

ABB AC 800M系列控制器: 这是S800 I/O系统通常连接的主控制器，如 PM861 (3BSE018157R1)、PM866 (3BSE018160R1) 等，它们是执行控制逻辑的“大脑”。

通信接口 (CI) 模块: 连接S800 I/O站到AC 800M控制器或其他上位机系统的模块，如 CI840 (3BSE022460R1) (PROFIBUS DP/V1冗余) 或 CI801 (3BSE013233R1) (PROFIBUS DP/V1)。

安装与维护

安装前准备: 在安装 ABB DI810 数字量输入模块之前，兄弟们，安全是第一位的！你得把控制柜和所有相关设备的电源都给我切断，而且必须严格执行LOTO (Lockout/Tagout) 程序，防止任何意外通电，这可不是开玩笑的！接下来，你得确认安装环境符合要求，别把这精密仪器扔在阳光暴晒、剧烈震动或者湿度爆炸的地方。ABB DI810 通常是安装在DIN导轨上的，所以你得确保导轨安装稳固，然后把对应的模块底座（MTU，比如 TU810）给我牢牢地卡上去。在接线之前，一定要仔细检查 ABB DI810 模块本身和MTU的接线端子，确保它们干净、没有损坏，接线图也要搞清楚，别接错了线。最后，别忘了戴上防静电手套和腕带，静电可是电子元件的“隐形杀手”，操作的时候一定要小心。

维护建议: 想让你的 ABB DI810 模块“长生不老”，日常维护可不能省。首先，控制柜内部必须保持“洁净如新”，干燥通风，温度也得控制在允许的范围内（0°C 到 +55°C），灰尘、湿气、腐蚀性气体这些“脏东西”是电子设备的头号大敌。其次，你得定期检查所有接到 ABB DI810 模块上的接线端子，确保它们都拧紧了，没有松动，更不能有腐蚀的迹象，任何松动都可能导致信号不稳定。虽然 DI810 有自带的诊断LED灯，但你也得经常瞟一眼，看看它们是不是都正常亮着。一旦有哪个灯异常，就说明可能有问题了，得赶紧对照手册去排查。记住， DI810 支持热插拔，如果模块真出了问题，在保证安全的前提下，你可以在不停机的情况下快速更换，大大减少了停工时间。当然了，定期备份你的PLC或者DCS配置，也是个好习惯，万一真有啥事儿，恢复起来也快。
