描述
ABB CS513 3BSE000435R1:这块通信模块,可是ABB Advant OCS系统的“老兵”了!它能让Advant Master控制器和各类现场设备、其他控制器实现高速数据通信,支持IEEE 802.3 LAN协议,确保工业网络畅通无阻。兼容平台:Advant Controller 410/450,功耗:典型 8 W,净重:约 0.2 kg。别瞅了,原厂正品,库存充足,咱家就是你搞定工业自动化的靠山,没毛病!
产品详细说明
ABB CS513 3BSE000435R1 产品概述
提到ABB Advant OCS系统,那可是当年工业控制领域响当当的“硬核”DCS(分布式控制系统)。而这块 ABB CS513 3BSE000435R1 通信模块,就是这个系统里的“神经末梢”,专门负责把系统的“大脑”—— Advant Master 控制器,跟整个车间里大大小小的设备、其他控制器,甚至是更高级的监控系统给“串联”起来。它可不是一般的通信板卡,它是让 Advant OCS 系统实现高速、可靠数据交换的关键。你想想,在复杂的工业生产线上,数据从传感器到控制器,再到操作员站,甚至到企业管理层,如果通信不顺畅,那生产效率和安全性都得打个大大的问号!所以说,它的核心价值,就是为你的 Advant OCS 系统提供一个稳定、高速的通信通道,确保信息流的无缝传递。
这块 ABB CS513 3BSE000435R1 模块在整个自动化系统中的定位,就像是 Advant 控制系统对外交流的“翻译官”和“联络员”。它支持标准的 IEEE 802.3 LAN(局域网)协议,这就意味着它能接入以太网,实现与各种基于以太网的设备进行通信。更具体点,它兼容 Advant Controller 410 和 Advant Controller 450 这些“老家伙”,通过它,这些经典的控制器就能焕发新的活力,与现代工业网络无缝对接。它还能支持 MasterBus 300 和 MasterBus 300E 两种配置,这在老的ABB系统里可是“明星总线”!有了 ABB CS513 3BSE000435R1,你的 Advant OCS 系统就能更好地融入现有的网络架构,实现数据的集中管理和实时监控,提升整个自动化系统的智能化水平和管理效率。

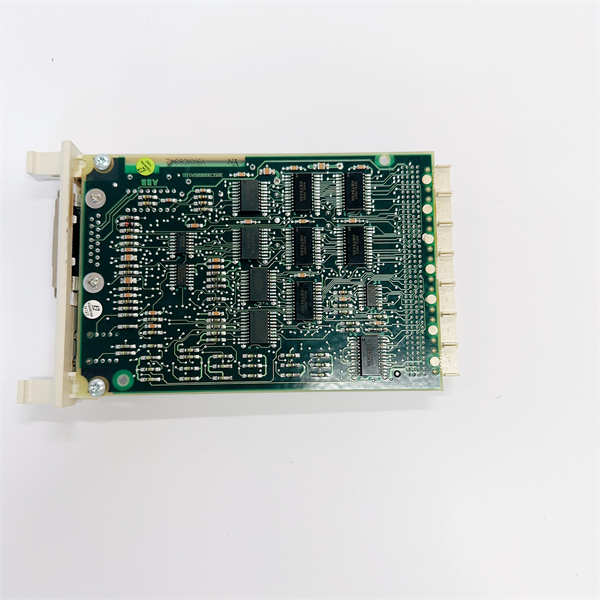

ABB CS513 3BSE000435R1
技术规格
参数名称 | 参数值 |
产品型号 | CS513 |
制造商 | ABB |
产品类型 | 通信模块 / LAN 通信接口 |
ABB 型号编码 | 3BSE000435R1 |
兼容控制器 | Advant Controller 410, Advant Controller 450, AC460 (替换件) |
通信协议 | IEEE 802.3 LAN, MasterBus 300, MasterBus 300E |
总线类型 | MasterBus 300 / MasterBus 300E |
开关设置 | Position 1 BIN = MB300 (Standard), Position 3 BIN = MB300E (Extended) |
电流消耗 | 5V 0.25A, 24V 0.25A |
总功耗 | 典型 8 W |
产品净深 | 234 mm |
产品净高 | 18 mm |
产品净宽 | 108 mm |
产品净重 | 0.2 kg |
原产地 | 瑞典 / 马耳他 / 印度 (ABB 制造地) |
主要特点和优势
说到 ABB CS513 3BSE000435R1 这块通信模块,那可真是“身怀绝技”得很,有几个点,必须得跟兄弟们掰扯掰扯:
首先,它的无缝集成能力和老系统适配性那真是没得说。在工业界,好多客户手里都还跑着ABB Advant OCS这种“老骥伏枥”的系统,虽然稳定可靠,但想和新时代的网络、设备“握手言和”就有点犯愁。这块 ABB CS513 3BSE000435R1 模块就是专门解决这个痛点的!它能完美兼容 Advant Controller 410 和 Advant Controller 450,甚至作为AC460的替换件,直接插上就能用,省去了你重新布线、重新编程的“大麻烦”。这就好比给你家老车装了个智能中控,一下子就有了新车的“感觉”,一点都不含糊。
再者,高效的数据传输能力是它的看家本领。这模块支持 IEEE 802.3 LAN 标准,这意味着它能提供高速的以太网通信。你想想,在DCS(分布式控制系统)里,实时数据采集、控制命令下发、报警信息传输,哪一样不需要高速且稳定的网络?ABB CS513 3BSE000435R1 能确保这些关键数据在 Advant Master 和其他设备之间“飞速流转”,有效减少了通信延迟,提升了整个系统的响应速度和控制精度。这就像是给你的生产线装上了“高速公路”,数据想去哪儿就去哪儿,没啥堵车烦恼。
还有啊,它的坚固耐用和高可靠性也是一大亮点。作为工业级的通信模块,这块 ABB CS513 3BSE000435R1 可不是那种“娇滴滴”的实验室产品。它生来就是要在恶劣的工业环境中“摸爬滚打”的,无论是温度波动、电磁干扰 (Electromagnetic Interference, EMI) 还是粉尘,都能从容应对。这种工业级的防护设计和制造工艺,确保了模块长时间稳定运行,大大降低了系统故障的风险和维护成本。这就像给你DCS系统找了个“特种兵”当通信员,风吹雨打都不怕,指哪打哪,稳得很!
The ABB CS513 3BSE000435R1 communication module offers several critical advantages, making it an indispensable component for optimizing industrial automation systems, especially within the Advant OCS (Open Control System) platform.
First and foremost, its seamless integration and legacy system compatibility are a standout feature. Many industrial facilities still rely on robust, albeit older, ABB Advant OCS systems. The ABB CS513 3BSE000435R1 directly addresses the challenge of connecting these mature systems with modern network infrastructures. Its perfect compatibility with Advant Controller 410 and 450, and its role as a replacement for AC460, allows for direct plug-and-play functionality, eliminating complex rewiring or reprogramming efforts. This capability extends the lifespan of existing investments, providing a cost-effective upgrade path.
Secondly, the module boasts high-speed data transfer capabilities. By supporting the IEEE 802.3 LAN standard, it facilitates robust and high-speed Ethernet communication. In a DCS environment, real-time data acquisition, command execution, and alarm signaling demand a fast and reliable network. The ABB CS513 3BSE000435R1 ensures that critical data flows rapidly between the Advant Master and other connected devices, significantly reducing communication latency and enhancing the overall system’s responsiveness and control precision. This ensures that operational decisions are made on timely and accurate information.
Furthermore, its rugged design and high reliability make it perfectly suited for demanding industrial settings. Built to withstand challenging environmental conditions, including temperature fluctuations and electromagnetic interference (EMI), this module guarantees stable and continuous operation. This industrial-grade construction minimizes the risk of system failures and reduces maintenance expenditures, contributing to a lower total cost of ownership. The ABB CS513 3BSE000435R1 is therefore a key enabler for modernizing and enhancing the efficiency and reliability of established industrial control systems.
应用领域
ABB CS513 3BSE000435R1 这块通信模块,在工业界那可是个“好手”,主要应用于那些已经部署了ABB Advant OCS系统,并且需要进行网络升级、数据集成或系统扩展的工业领域。
首先,在电力行业,特别是发电厂的DCS系统,那是它的“大本营”。很多电厂都还在用Advant OCS来控制锅炉、汽轮机、发电机组及辅助系统。ABB CS513 3BSE000435R1 能够帮助这些“老系统”实现与厂内新的IT网络、更高层级的管理系统(如MES,制造执行系统)或者其他自动化系统进行数据交换,提升整个电厂的数字化管理水平,实现更精细的负荷调节和效率优化。
其次,在石油、天然气和石化行业,这块模块也大有用武之地。炼油厂、天然气处理站、化工生产线等,它们的DCS系统通常运行时间长,对稳定性和数据集成要求高。通过 ABB CS513 3BSE000435R1,Advant OCS系统能够与其他PLC(可编程逻辑控制器)、智能仪表、SCADA(数据采集与监控系统)系统进行高效通信,实现全厂范围内的工艺参数监控、设备状态诊断和联动控制,确保生产过程的安全性和连续性。
再来,在冶金、水泥、造纸等重工业领域,也存在大量需要这种通信升级的应用。例如,钢铁厂的连铸连轧线、水泥厂的磨机控制、造纸厂的纸机控制系统,这些都需要 Advant OCS 系统与现场设备、以及上层管理系统进行大数据量、高频率的交互。ABB CS513 3BSE000435R1 就像是打通信息“任督二脉”的关键一环,让不同系统之间的数据“跑起来”,实现更智能的生产调度和优化。
此外,在水处理和污水处理厂,ABB CS513 3BSE000435R1 也可以帮助 Advant OCS 系统连接远程泵站、阀门以及各种监测设备,实现远程控制和集中管理,提高水处理过程的自动化水平和运行效率。总之,凡是需要给现有的ABB Advant OCS系统注入“新鲜血液”,实现更强大的网络互联和数据集成,ABB CS513 3BSE000435R1 都是一个不可或缺的关键组件。
ABB CS513 3BSE000435R1
相关产品
跟 ABB CS513 3BSE000435R1 这块通信模块搭配使用或者相关的,还有不少兄弟伙,它们一起才能组成一个完整的Advant OCS系统,给你把工厂看得死死的:
ABB Advant Controller 410:CS513 3BSE000435R1 是为这个经典的 Advant 控制器提供 LAN 通信能力的关键模块。
ABB Advant Controller 450:同样,CS513 3BSE000435R1 也是 Advant Controller 450 的重要通信接口,实现其与外部网络的连接。
ABB AC460 (替换件:3BSE091972R1 CS513AK02):CS513 3BSE000435R1 可以作为 AC460 控制器相关通信模块的替换升级选择。
ABB Advant MasterBus 300 (MB300) 或 MasterBus 300E (MB300E) I/O 模块:CS513 3BSE000435R1 通过支持这两种协议,与Advant OCS系统中的各种I/O模块进行数据交互。
ABB Advant OCS 系统机架和电源模块:这些是安装 CS513 3BSE000435R1 及其它控制器模块的基础硬件平台。
ABB 其他Advant OCS通信模块:比如 CI531 (用于V.24/RS232接口) 等,在不同的通信需求下与 CS513 3BSE000435R1 形成互补。
ABB Advant Station 操作员站:用于显示和操作 Advant OCS 系统,通过 CS513 3BSE000435R1 传输的数据在此呈现。
安装与维护
安装前准备:在安装 ABB CS513 3BSE000435R1 模块之前,哥们儿你得先确认好,你的 Advant OCS 系统是停机的,或者至少确保你将要操作的机架和相关总线是断电的,安全第一,这没得商量! ⚠️ 然后,仔细检查模块有没有磕碰、有没有变形,包装里的附件是不是都齐全了,说明书也得扫一眼。ABB CS513 3BSE000435R1 是插拔式模块,它需要安装在 Advant OCS 系统兼容的机架或槽位上。确保槽位干净无尘,没有异物。特别注意静电防护! ⚡ 在接触模块前,务必佩戴防静电手环并接地,或者触摸已接地的金属物体,防止静电击穿模块。模块只能在非导电的表面放置。接线时,严格按照ABB提供的系统接线图和手册进行。特别是以太网线缆的连接,要确保接口类型正确,水晶头制作规范,并确保屏蔽层可靠接地(如果线缆带屏蔽)。电源线和信号线要分开走线,避免相互干扰,保证信号传输的纯净。
维护建议:这块 ABB CS513 3BSE000435R1 模块,其实是相当皮实耐用的,但你想让它“长治久安”,平时也得稍微“伺候”一下。首先,定期检查指示灯:模块前面板的LED指示灯能直观地反映模块的工作状态和通信状态。定期检查这些灯的状态,如果发现有异常亮灭或报警,就得赶紧排查原因。其次,保持环境清洁:确保控制柜内部没有过多的灰尘堆积,灰尘会影响散热并可能导致短路。虽然模块本身可能没有风扇,但控制柜的散热和内部环境清洁度仍然很重要。再者,检查线缆连接:时不时地检查连接到 ABB CS513 3BSE000435R1 的所有通信线缆,看看有没有松动、磨损、弯折过度或者破皮的地方。确保所有接头都牢固可靠,并检查电缆屏蔽是否完整有效。最后,监测通信状态:通过 Advant OCS 系统的诊断工具,可以定期监测 ABB CS513 3BSE000435R1 的通信状态,如数据包错误率、连接断开次数等,以便及早发现潜在的通信问题。
