ABB CS31 现场总线协议 – AC400/AC500 系列 PLC 的分布式 I/O 通信核心！

描述

ABB CS31 现场总线 是 ABB 早期的 Advant OCS (Open Control System) 架构中使用的串行通信协议。它主要用于连接 ABB AC400 系列等主控制器与各种分布式 I/O 单元（从站，Slave），以及 S500 I/O 模块。CS31 总线在 ABB 自动化解决方案中扮演着远程 I/O 网络的角色，它允许控制系统将 I/O 点位分散布置到靠近现场设备的位置，从而减少现场布线和缩短响应时间。该总线具有高抗干扰能力和可靠的传输速率，是实现大型分布式控制的关键技术。核心功能：连接分布式 I/O；通信协议：ABB 专有串行总线；应用：ABB AC400/AC500 控制系统。

CS31 现场总线技术特性

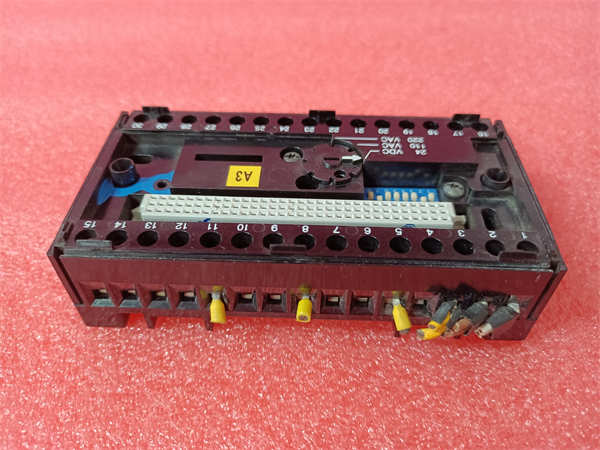

ABB CS31

CS31 现场总线概述

ABB CS31 现场总线是 ABB Advant 自动化平台的一个核心通信组件，尤其在 AC400 控制器时代得到了广泛应用。它的基本定义是：一个高性能、确定性的主-从 (Master-Slave) 串行通信网络，专用于连接 ABB 的可编程控制器 (PLC) 和现场的 I/O 模块。

在传统的集中式控制系统中，所有 I/O 都必须拉线到中央控制柜，布线成本高昂，且容易受到噪声干扰。CS31 现场总线的核心价值在于实现了I/O 的分布式布置。通过 CS31 总线，一个 AC400 主控制器可以连接多达 32 个远程 I/O 站，每个 I/O 站都安装在靠近现场设备的位置。

CS31 总线采用高速串行通信，确保了主控制器和远程 I/O 之间的数据交换具有实时性和高可靠性。这种确定性的通信能力，对于需要精确时序和快速响应的工业控制回路（如快速调节和安全联锁）是至关重要的。在 CS31 网络中，通信数据包包含了 I/O 模块的状态、故障诊断信息以及控制指令，从而实现了高度透明的分布式控制。

🛡️ 关键模块与组件

CS31 总线由总线主站、总线从站和通信介质组成。

1. CS31 总线主站 (Master)

CS31 总线的主站功能通常集成在 ABB 的主控制器或专用的通信模块中。

AC400 系列 CPU：例如 PM510V10 等处理器模块，内置了 CS31 通信接口，直接作为主站管理整个 CS31 网络。

AC500 系列：现代 AC500 平台的某些 CPU 或通信模块也可以作为 CS31 主站，实现向下兼容和系统升级。

2. CS31 总线从站 (Slave) / 远程 I/O 单元

从站是连接现场 I/O 模块的接口单元。

S500 系列 I/O 模块：许多 ABB S500 I/O 模块可以直接连接到 CS31 总线，作为远程 I/O 站。

TU505/TU506：终端单元，通常用于连接和分配 CS31 总线的电源和信号。

特殊通信模块：用于将 CS31 总线桥接到其他通信协议或控制单元。

3. 通信介质与附件

屏蔽双绞线：用于 CS31 总线信号传输，必须使用屏蔽电缆以确保抗干扰性能。

终端电阻：CS31 总线（类似于 RS-485 物理层）需要在总线的两端安装终端电阻，以消除信号反射，确保高速通信的可靠性。

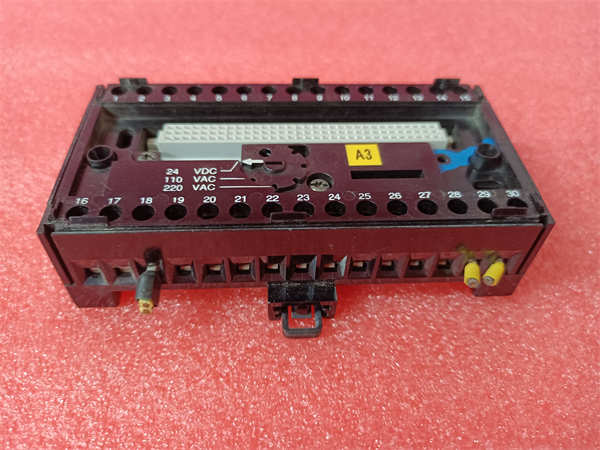

ABB CS31

🏭 应用领域

CS31 现场总线 在大量采用 ABB AC400/AC500 系列 PLC 的工业领域发挥关键作用。

造纸和印刷工业：用于分布式控制大量 I/O 点，如纸机速度、卷轴控制、化学品配比的远程 I/O 采集和控制。

公用事业和基础设施：在水处理厂、泵站和污水处理设施中，CS31 用于连接分布在厂区各处的 I/O 站，实现对水泵、阀门和传感器的高速集中监控。

流程工业 (Process Industries)：在化工、食品饮料等行业，CS31 用于将控制器的 I/O 扩展到远离主控柜的生产区域，从而简化了布线，提高了系统在恶劣环境下的可靠性。
