ABB CP430T ETH 1SBP260196R1001 – 5.7″ TFT触摸屏HMI,工业可视化核心!

ABB CP430T ETH 1SBP260196R1001:这是一款ABB CP400系列的人机界面 (HMI) 操作面板。它配备了一个5.7英寸的TFT彩色触摸屏,支持64K色显示,提供清晰直观的工业过程可视化。此外,它还集成了以太网通信接口,能够与PLC等控制器进行数据交换,并支持Modbus RTU、AC500等多种通信协议。该HMI面板设计坚固,适用于工业环境,具备密码保护等安全功能。

分类:

描述

ABB CP430T ETH 1SBP260196R1001:这是一款ABB CP400系列的人机界面 (HMI) 操作面板。它配备了一个5.7英寸的TFT彩色触摸屏,支持64K色显示,提供清晰直观的工业过程可视化。此外,它还集成了以太网通信接口,能够与PLC等控制器进行数据交换,并支持Modbus RTU、AC500等多种通信协议。该HMI面板设计坚固,适用于工业环境,具备密码保护等安全功能。这玩意儿,是保障你生产线操作更智能、数据呈现更直观的“窗口”。别瞅了,原厂正品,售后无忧,咱家就是你搞定工业自动化的靠山,没毛病!

产品详细说明

ABB CP430T ETH 1SBP260196R1001 产品概述

聊到 ABB CP430T ETH 1SBP260196R1001 这块操作面板,咱们得知道它的“江湖地位”。这可不是随便一块屏幕,它是ABB CP400系列人机界面 (HMI) 产品家族中的一员。简单来说,它就是工业现场的“指挥中心”和“信息展示牌”,能够让操作员通过触摸屏幕和按键,直接与生产设备和自动化系统进行交互。在现代工业生产中,HMI的重要性不言而喻,它提供了设备状态监控、参数设置、报警显示、历史数据查询等功能,是实现人机协作、提高生产效率的关键环节。

ABB CP430T ETH 1SBP260196R1001 模块的主要职责是作为操作员和生产线之间的可视化和控制桥梁。它配备了一个5.7英寸的TFT彩色触摸屏,支持64K色显示,可以呈现丰富的图形和文本信息,即使在光线不佳的工业环境中也能清晰可见。除了触摸功能,它还提供了5个可定义的物理功能键,方便操作员进行快速、精准的操作,尤其适用于需要频繁按键的场景。最关键的是,它内置了以太网接口,这使得它能够通过Modbus RTU、AC500等多种通信协议,轻松地与ABB自家的PLC(如AC500系列)以及其他第三方控制器进行高速数据交换。编程和配置通常通过ABB的CP400Soft软件完成,操作简单直观。正是因为有了 ABB CP430T ETH 1SBP260196R1001,生产线的运行状态才能一目了然,操作人员也能更高效地进行干预和管理,让整个工业生产过程变得更加智能和高效。

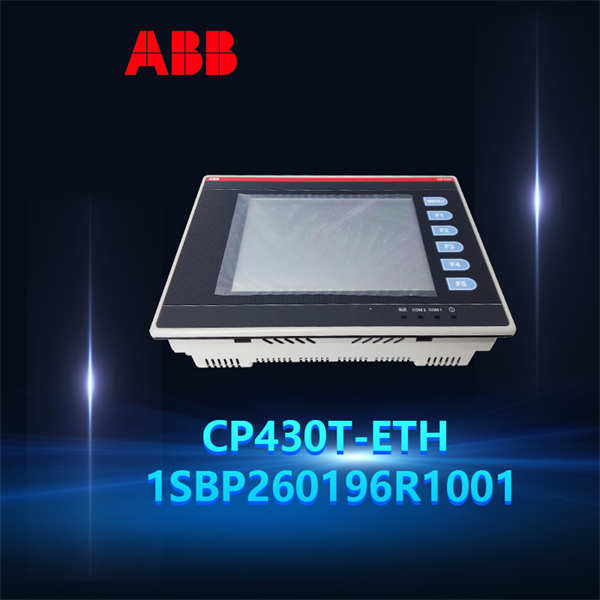

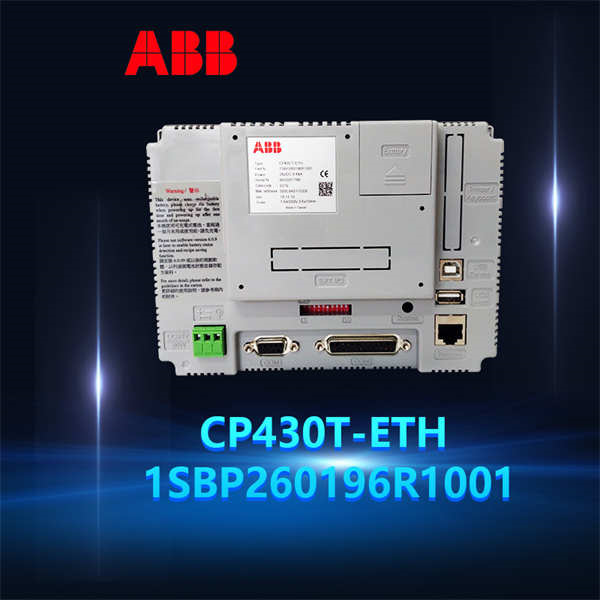

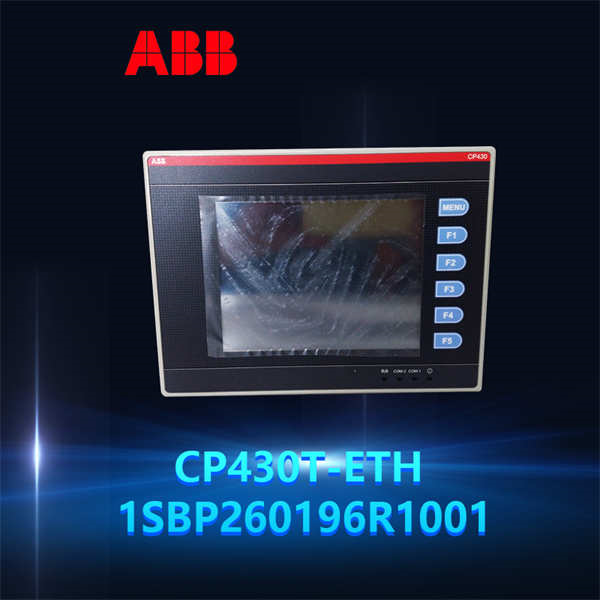

ABB CP430T ETH 1SBP260196R1001

ABB CP430T ETH 1SBP260196R1001

ABB CP430T ETH 1SBP260196R1001 技术规格

参数名称 参数值
产品型号 CP430T ETH
产品ID 1SBP260196R1001
制造商 ABB
产品类型 人机界面 (HMI) / 控制面板
显示屏尺寸 5.7英寸
显示屏类型 TFT 彩色触摸屏
显示颜色 64K 色
分辨率 320 x 240 像素
背光类型 CCFL 背光
亮度调节 可调
功能键 5个可定义功能键
通信接口 以太网 (ETH), 2个串行端口 (COM1: RS232/RS485; COM2: RS232/RS422/RS485), 2个USB端口 (1个Host, 1个Device)
支持协议 Modbus RTU, AC500, Modbus ASCII, 以及其他(需联系厂商)
用户程序内存 4 MB ROM
用户数据内存 512 KB RAM
实时时钟 (RTC)
供电电压 24 V DC (20.4 – 27.6 V DC)
功耗 20 V·A (典型)
防护等级 IP65/NEMA4X (前面板,室内使用)
工作温度 0°C 至 +50°C
存储温度 -10°C 至 +60°C
外壳材质 工程塑料
安装方式 面板安装 (前面板)
软件 CP400Soft
产品净重 约 0.86 kg
尺寸 (高x宽x深) 145 mm x 195 mm x 60 mm (产品净尺寸)
认证 CE 认证

主要特点和优势

ABB CP430T ETH 1SBP260196R1001 这款HMI操作面板,能在工业可视化和控制领域称霸一方,那是有真本事的。

首先,它最突出的就是直观且高效的人机交互体验ABB CP430T ETH 1SBP260196R1001 配备了一个5.7英寸的TFT彩色触摸屏,支持64K色显示,能够呈现清晰、细腻的图形和动画,让操作员一眼就能掌握生产线的实时状态。触摸操作直观便捷,即使是初次使用的员工也能快速上手。同时,它还保留了5个物理功能键,这对于需要快速响应或在某些恶劣环境下(如戴手套操作)的场景来说至关重要,提供了触摸屏之外的可靠操作方式。这种结合了触摸和按键的混合操作模式,极大地提升了用户体验和操作效率,减少了误操作的可能性。

其次,它具备强大的通信能力和广泛的兼容性ABB CP430T ETH 1SBP260196R1001 不仅支持以太网通信,还集成了RS232、RS485等多种串行通信接口,以及USB端口。更重要的是,它兼容Modbus RTU、AC500等多种工业通信协议。这种多接口和多协议的支持,使得 CP430T ETH 能够轻松地与ABB自家的PLC(如AC500系列)进行无缝连接,也能与市面上其他主流品牌的控制器、智能仪表、传感器等第三方设备进行数据交换。这种广泛的兼容性,大大降低了系统集成的复杂度和成本,为用户提供了更大的灵活性,方便构建异构自动化系统。

再有,就是它那坚固耐用的工业级设计和稳定的性能ABB CP430T ETH 1SBP260196R1001 是为工业恶劣环境量身打造的。它的前面板防护等级达到IP65/NEMA4X,这意味着它能有效防尘、防溅水,即使在潮湿或有灰尘的生产现场也能稳定运行。它能在0°C到+50°C的宽广温度范围内工作,并具备出色的抗电磁干扰 (EMI) 能力,确保在复杂的电气环境中数据传输的准确性和稳定性。此外,该HMI还支持密码保护功能,可设置9个用户级别,有效防止未经授权的访问和操作,保障了生产数据的安全性和系统的可靠性。这些特点共同确保了 ABB CP430T ETH 1SBP260196R1001 在工业生产中能够长期、稳定、可靠地运行。

The ABB CP430T ETH 1SBP260196R1001 HMI operator panel is a powerful tool for industrial visualization and control, offering significant advantages.

Firstly, its most prominent feature is its intuitive and efficient human-machine interaction experience. The ABB CP430T ETH 1SBP260196R1001 is equipped with a 5.7-inch TFT color touchscreen, supporting 64K colors. This enables clear and detailed graphical and animated displays, allowing operators to quickly grasp the real-time status of the production line. The touchscreen operation is highly intuitive, making it easy for even new users to learn. Additionally, it retains five physical function keys, which are crucial for rapid responses or in harsh environments (e.g., when operators wear gloves), providing a reliable alternative to touchscreen interaction. This hybrid operation mode, combining both touch and physical keys, significantly enhances user experience and operational efficiency, while minimizing the potential for errors.

Secondly, it boasts robust communication capabilities and extensive compatibility. The ABB CP430T ETH 1SBP260196R1001 not only supports Ethernet communication but also integrates multiple serial communication interfaces (RS232, RS485) and USB ports. More importantly, it is compatible with various industrial communication protocols, including Modbus RTU and AC500. This multi-interface and multi-protocol support allows the CP430T ETH to seamlessly connect with ABB’s own PLCs (like the AC500 series) as well as other major brands of controllers, smart instruments, and sensors. This broad compatibility significantly reduces the complexity and cost of system integration, providing users with greater flexibility to build heterogeneous automation systems.

Furthermore, its rugged industrial-grade design and stable performance are key attributes. The ABB CP430T ETH 1SBP260196R1001 is purpose-built for harsh industrial environments. Its front panel achieves an IP65/NEMA4X protection rating, meaning it’s effectively dustproof and splash-resistant, ensuring stable operation even in dusty or damp production sites. It can operate reliably within a wide temperature range of 0°C to +50°C and exhibits excellent electromagnetic interference (EMI) immunity, guaranteeing data accuracy and stability in complex electrical environments. Moreover, this HMI includes password protection with 9 user levels, effectively preventing unauthorized access and operations, thereby ensuring data security and system reliability. These features collectively ensure that the ABB CP430T ETH 1SBP260196R1001 delivers long-term, stable, and reliable performance in industrial production.

应用领域

ABB CP430T ETH 1SBP260196R1001 这种HMI操作面板,由于其直观的界面和强大的通信功能,广泛应用于需要现场操作、监控和数据可视化的各种工业自动化领域。



机械设备控制: 在包装机械、印刷机械、纺织机械、数控机床等各类独立或小型自动化设备中,CP430T ETH 作为操作界面,方便操作员进行设备的启动、停止、参数调整、配方管理和故障诊断。



工厂自动化与过程控制: 在小型到中型规模的工厂自动化、生产线、以及过程控制应用(如水处理、食品饮料、化工、制药等)中,它可用于监控生产流程、显示传感器数据、控制阀门和泵的启停、以及报警管理。



楼宇自动化与HVAC系统: 在商业楼宇、医院等大型设施中,ABB CP430T ETH 1SBP260196R1001 可用于监控和调节HVAC(供暖、通风和空调)系统、照明、能源消耗等,提供一个集中的控制点。



物料搬运系统: 在输送带、分拣系统、自动化仓储等物料搬运场景中,HMI面板用于监控物料流向、设备运行状态、以及进行异常处理。



OEM设备集成: 对于生产各种自动化设备的原始设备制造商 (OEM) 来说,CP430T ETH 是一款理想的嵌入式操作界面,可以快速集成到其设备中,提供标准化的用户体验。



远程监控与诊断: 结合以太网通信能力,即便操作员不在现场,也可以通过网络远程查看HMI上的数据,进行初步的诊断和故障排查。



简而言之,任何需要人机交互、实时数据监控、参数设定、报警显示以及需要与PLC或其他控制器进行数据交换的工业或设备自动化项目,ABB CP430T ETH 1SBP260196R1001 都是一个非常实用和可靠的选择,能够显著提升操作效率和系统管理水平。
