ABB CI867K01 3BSE043660R1 – Modbus TCP以太网接口，工业通信核心！

描述

ABB CI867K01 3BSE043660R1：这块模块是ABB AC 800M控制器与外部Modbus TCP设备进行通信的关键接口。它的主要功能是作为Modbus TCP主站或从站，通过以太网实现控制器与第三方设备之间的高速、可靠数据交换。传输速率：Ch1 10/100 Mbit/s (全双工), Ch2 10 Mbit/s (半双工)。接口类型：RJ-45以太网接口。核心价值：支持模块冗余和热插拔功能，助力工业系统开放性与可靠性。这玩意儿，是保障你复杂工业网络高效稳定运行的“网络神经”。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！

产品详细说明

ABB CI867K01 3BSE043660R1 产品概述

聊到 ABB CI867K01 3BSE043660R1 这块板子，咱们得知道它的“江湖地位”。这可不是随便一块通信卡，它是ABB System 800xA 分布式控制系统 (DCS) 和 AC 800M控制器 家族中的一个关键通信模块。简单来说，它就是一座“桥梁”，专门用来连接新的 AC 800M 控制器与那些使用Modbus TCP/IP协议的外部以太网设备。Modbus TCP是一个广泛应用的开放式工业标准协议，易于使用且兼容性强，所以 CI867K01 模块在工业自动化和过程控制领域非常重要，能实现不同厂商设备之间的互联互通。

ABB CI867K01 3BSE043660R1 模块的主要职责是充当一个Modbus TCP主站 (Master) 或从站 (Slave)。这意味着它能够通过标准的以太网技术，在Modbus TCP网络上管理数据流，并且以高效的方式与各种Modbus TCP兼容设备进行通信。它通常通过CEX-Bus连接到AC 800M控制器，然后通过RJ45接口连接到以太网网络（需要连接到以太网交换机）。这玩意儿最牛的地方在于它拥有双通道设计（Ch1支持10/100 Mbit/s全双工，Ch2支持10 Mbit/s半双工），并且支持模块冗余 (Module Redundancy) 和热插拔 (Hot Swap) 功能。这意味着即使一个 CI867K01 模块发生故障，系统也能自动切换到备用模块，并且可以在不中断系统运行的情况下更换模块，极大提升了系统的可靠性和可维护性。一个 CI867K01 可以支持多达70个从站和8个主站的总连接容量，这使得它在集成大量现场设备的应用中表现出色。正是因为有了 ABB CI867K01 3BSE043660R1，你的AC 800M控制器才能与各种第三方设备无缝集成，让整个工业生产过程变得更加开放、智能和高效。

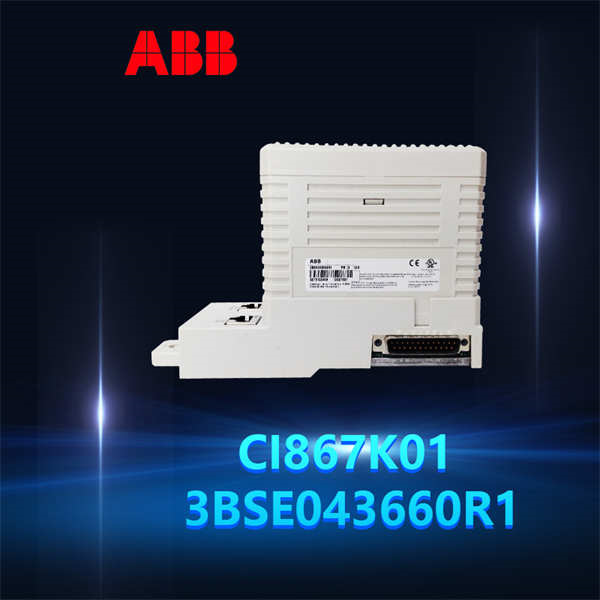

ABB CI867K01 3BSE043660R

ABB CI867K01 3BSE043660R1 技术规格

主要特点和优势

ABB CI867K01 3BSE043660R1 这款Modbus TCP接口模块，能在工业以太网通信领域称霸一方，那是有真本事的。

首先，它最突出的就是对Modbus TCP协议的全面支持和高度开放性。 ABB CI867K01 3BSE043660R1 是基于Modbus TCP这种开放且广泛使用的以太网应用层协议设计的。这意味着它能够与市面上绝大多数支持Modbus TCP协议的第三方设备进行通信，包括PLC、HMI、智能仪表、传感器、执行器等。这种开放性极大地提升了系统的兼容性和集成度，使得AC 800M控制器能够轻松地融入到现有的或异构的自动化系统中，无需复杂的协议转换或定制开发，大大降低了系统集成成本和时间。它同时支持主站 (Master) 和从站 (Slave) 模式，灵活适应各种网络拓扑和通信需求。

其次，它具备高可靠性和系统可用性。 ABB CI867K01 3BSE043660R1 支持模块冗余 (Module Redundancy) 配置，这意味着你可以将两个 CI867K01 模块配置为互为备份的冗余对。当一个模块出现故障时，系统会自动、无缝地切换到另一个正常工作的模块，确保通信不中断，极大地提高了整个控制系统的运行稳定性和可用性。此外，它还支持热插拔 (Hot-Swap) 功能，你可以在系统不停止运行的情况下，直接拔插和更换故障模块，这对于关键的24/7连续运行的工业生产线来说，是减少停机时间、提高维护效率的“利器”。

再有，就是它那优异的通信性能和坚固的工业级设计。 ABB CI867K01 3BSE043660R1 提供双以太网通道，其中一个通道支持10/100 Mbit/s的全双工通信，另一个支持10 Mbit/s的半双工通信，保证了足够的数据传输带宽和灵活性。它能够连接多达70个从站和8个主站，满足大型网络的需求。同时，作为一款工业级模块，它在设计上充分考虑了恶劣的工业环境，能在+5°C到+55°C的宽广温度范围内稳定工作，并具备出色的抗电磁干扰 (EMI) 能力。其IP20防护等级和G3腐蚀防护等级也确保了模块在多尘、潮湿或有腐蚀性气体等环境中也能长期稳定运行，延长了设备的使用寿命。

The ABB CI867K01 3BSE043660R1 Modbus TCP Interface module stands out in industrial Ethernet communication due to several key strengths.

Firstly, its most significant feature is its comprehensive support for the Modbus TCP protocol and its high degree of openness. The ABB CI867K01 3BSE043660R1 is designed around Modbus TCP, an open and widely adopted Ethernet application-layer protocol. This enables seamless communication with most third-party devices that support Modbus TCP, including PLCs, HMIs, smart instruments, sensors, and actuators. This openness significantly enhances system compatibility and integration, allowing the AC 800M controller to easily merge into existing or heterogeneous automation systems without the need for complex protocol conversions or custom development, thereby substantially reducing system integration costs and time. It concurrently supports both Master and Slave modes, offering flexible adaptation to various network topologies and communication requirements.

Secondly, it offers high reliability and system availability. The ABB CI867K01 3BSE043660R1 supports module redundancy configurations, meaning you can configure two CI867K01 modules as a redundant pair. Should one module fail, the system automatically and seamlessly switches to the operational backup module, ensuring uninterrupted communication. This dramatically improves the operational stability and availability of the entire control system. Furthermore, it supports hot-swap functionality, allowing you to remove and replace a faulty module directly while the system remains operational. This feature is a critical advantage for continuous 24/7 industrial production lines, significantly reducing downtime and enhancing maintenance efficiency.

Lastly, its excellent communication performance and robust industrial-grade design are notable. The ABB CI867K01 3BSE043660R1 features dual Ethernet channels: one supporting 10/100 Mbit/s full-duplex communication and the other supporting 10 Mbit/s half-duplex, ensuring ample data transfer bandwidth and flexibility. It can connect up to 70 slaves and 8 masters, accommodating large network demands. Concurrently, as an industrial-grade module, it’s meticulously engineered for harsh industrial environments, operating stably within a broad temperature range of +5°C to +55°C and exhibiting exceptional electromagnetic interference (EMI) resistance. Its IP20 protection rating and G3 corrosion protection also ensure long-term stable operation in dusty, humid, or corrosive atmospheres, thereby extending equipment lifespan.

应用领域

ABB CI867K01 3BSE043660R1 这种Modbus TCP接口模块，主要应用于那些需要将ABB新一代控制系统（如AC 800M和System 800xA）与大量第三方设备或跨平台系统进行集成和数据交换的工业自动化场景。Modbus TCP协议的广泛应用性使得该模块在众多行业中都有用武之地。

石油和天然气: 在油气开采、炼化和管道输送等领域，存在大量来自不同供应商的仪表、阀门、泵站控制器等设备。 CI867K01 3BSE043660R1 能够作为AC 800M与这些Modbus TCP兼容设备通信的桥梁，实现对生产过程的集中监控和优化控制。

电力行业 (非INSUM/DriveBus): 除了ABB自家的INSUM和DriveBus设备外，电力系统中也存在大量使用Modbus TCP协议的智能仪表、保护装置、SCADA RTU等。 ABB CI867K01 3BSE043660R1 能够将这些设备的数据整合到AC 800M控制系统中。

水/污水处理: 在水处理厂和污水处理厂中，泵站、阀门、流量计、水质监测仪等设备通常支持Modbus TCP通信。 CI867K01 3BSE043660R1 可以用于连接这些设备，实现水处理过程的自动化控制和远程监测。

食品饮料与制药: 这些行业对过程控制的精度和数据追溯性要求高。通过 ABB CI867K01 3BSE043660R1，可以连接包装机、灌装机、温度/压力控制器、清洗设备等Modbus TCP设备，实现生产线的自动化和数据采集。

离散制造与机械自动化: 在汽车制造、电子装配、包装机械等离散制造领域，CI867K01 3BSE043660R1 可以用于将AC 800M控制器与机器人、视觉系统、条码阅读器、以及其他PLC或运动控制器等Modbus TCP兼容设备进行集成，实现生产线的智能化和柔性化。

楼宇自动化与数据中心: 在大型楼宇和数据中心中，对HVAC系统、照明、能源管理系统以及UPS、PDU等设备的监控和集成，常常依赖于Modbus TCP协议。 ABB CI867K01 3BSE043660R1 可以作为核心通信模块。

简而言之，任何需要ABB AC 800M控制器与基于Modbus TCP协议的第三方以太网设备进行通信、并且对系统可靠性、可用性、兼容性和集成度有较高要求的工业自动化项目，ABB CI867K01 3BSE043660R1 都是一个非常强大和灵活的核心通信解决方案。

相关产品

与 ABB CI867K01 3BSE043660R1 紧密相关的，主要是构成ABB AC 800M控制器和System 800xA系统的其他模块，以及Modbus TCP网络中的兼容设备：

AC 800M CPU模块: 这是 CI867K01 3BSE043660R1 所连接的核心控制器，例如 PM861, PM866, PM891 等，它们是执行控制逻辑的“大脑”。

TP867 Baseplate: CI867K01 3BSE043660R1 模块需要安装在特定的端子单元或底板上，而 TP867 正是为其提供物理连接和RJ45以太网接口的配套底板。

CEX-Bus模块: CI867K01 3BSE043660R1 通过CEX-Bus连接到AC 800M控制器，因此像CEX-Bus扩展模块（例如 BC810）和CEX-Bus电缆也是相关的。

SD8xx电源模块: 为AC 800M机架和所有模块（包括 CI867K01 3BSE043660R1）提供稳定的24VDC电源，例如 SD823。

以太网交换机: CI867K01 3BSE043660R1 通过标准的RJ-45接口连接到以太网网络，因此工业级以太网交换机是必不可少的配套设备，用于构建网络拓扑。

Modbus TCP兼容设备: 各种支持Modbus TCP协议的第三方设备，例如PLC（西门子、罗克韦尔等）、HMI、智能仪表、驱动器、传感器等，它们是 CI867K01 3BSE043660R1 交互的对象。

其他AC 800M通信模块: 虽然协议不同，但同系列的通信模块，如用于PROFIBUS DP的 CI854AK01 (3BSE030220R1) / CI854BK01 (3BSE069449R1)，以及用于FOUNDATION Fieldbus的 CI868K01 (3BSE048845R1) 等，可以作为不同协议通信需求的参考。

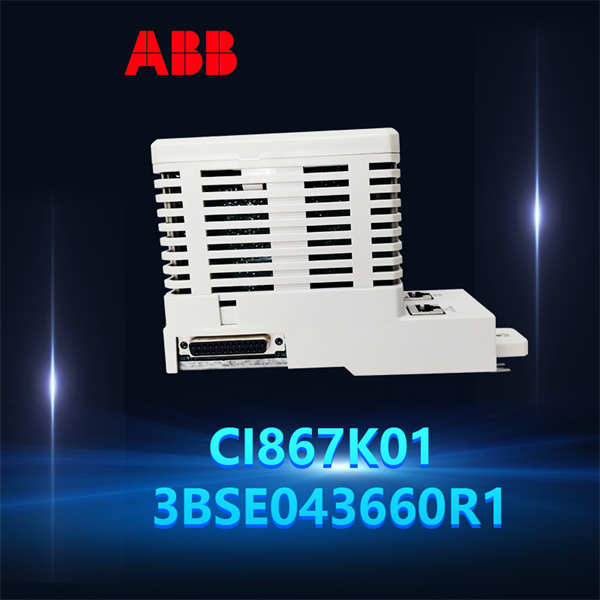

ABB CI867K01 3BSE043660R

安装与维护

安装前准备

在安装 ABB CI867K01 3BSE043660R1 Modbus TCP接口模块之前，务必把安全放在第一位！兄弟们，切记：先切断AC 800M控制器柜和所有相关设备的电源，并严格执行LOTO (Lockout/Tagout) 程序，防止任何意外的通电，这可不是闹着玩的！接着，必须佩戴好防静电手套和腕带，在防静电工作区进行操作，任何静电都可能给 ABB CI867K01 3BSE043660R1 这种精密电子元件带来致命伤害。然后，你得确认手里的模块是正确的 CI867K01，并且配套的 TP867 底板已经稳稳地安装在DIN导轨上。检查底板的连接器和模块的引脚，确保没有弯曲、损坏或脏污，所有物理条件都符合要求，才能开始下一步。最后，确保你手头有最新的配置软件（如Control Builder M或800xA Engineering）和模块的GSD/EDS文件（如果需要），这样才能在物理连接完成后，顺利进行软件组态和Modbus TCP参数配置。

维护建议

想让你的 ABB CI867K01 3BSE043660R1 模块长久稳定地“服役”，日常维护工作可不能含糊。首先，环境是重中之重！控制柜内部必须保持清洁、干燥、通风良好，温度要控制在模块允许的范围内（+5°C 至 +55°C），千万别让灰尘、油污、湿气和腐蚀性气体这些“捣蛋鬼”靠近，它们都是电子元件的“杀手”。其次，定期检查 ABB CI867K01 3BSE043660R1 的RJ45以太网连接头和网线，确保连接牢固，没有松动、磨损或破损，网线的屏蔽层也得检查到位，确保信号传输的“高速公路”畅通无阻。如果模块配置了冗余，要确保两个冗余模块的指示灯状态正常，保持同步。同时，你还得留心模块上的诊断LED指示灯，它们是模块的“晴雨表”，一旦灯光异常，就得赶紧对照说明书查找问题，及时处理。利用模块的热插拔功能，可以在不影响系统运行的情况下，快速更换故障模块，从而最大程度地降低停机时间。此外，定期备份控制器配置和网络参数，也是保障系统快速恢复的重要措施。
