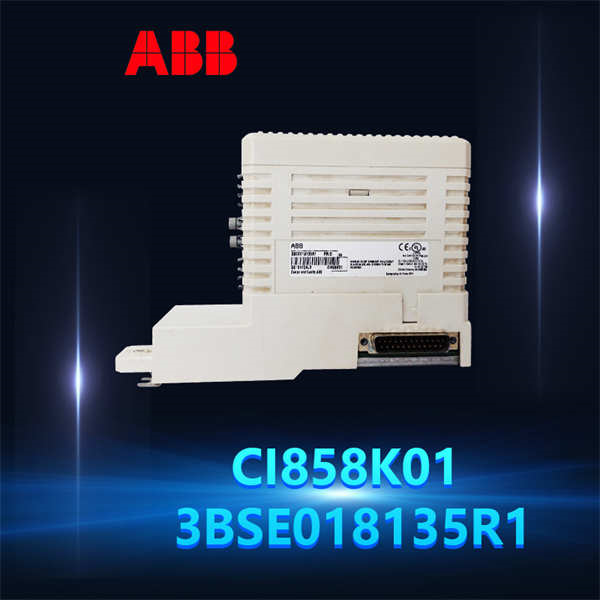

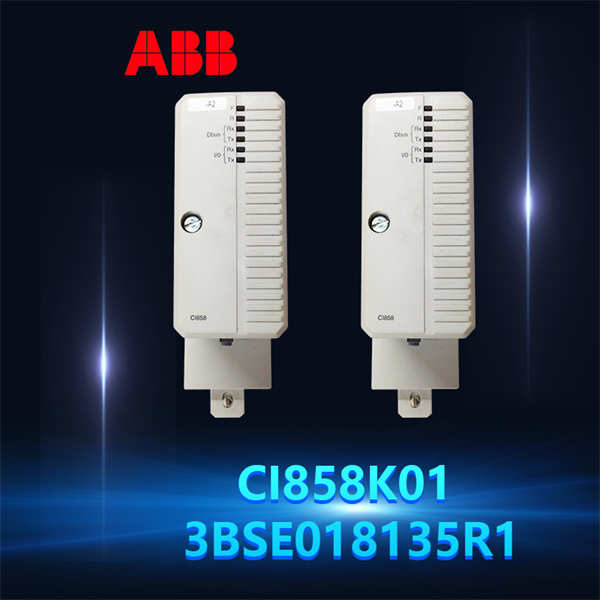

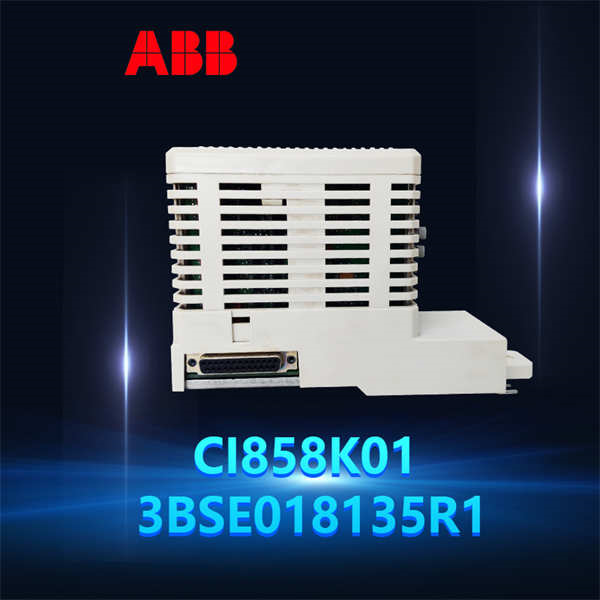

ABB CI858K01 3BSE018135R1 – DriveBus接口，工业驱动控制核心！

描述

ABB CI858K01 3BSE018135R1：这块模块是ABB AC 800M控制器与ABB Drives (变频器) 以及特殊I/O单元进行通信的关键接口。它的主要功能是作为DriveBus主站 (DriveBus Master)，通过光纤连接实现控制器与驱动器之间的高速、可靠数据交换。传输速率：8 Mbit/s。接口类型：光纤接口。核心价值：助力工业驱动系统精确控制和高效管理。这玩意儿，是保障你复杂传动系统高效稳定运行的“网络神经”。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！

产品详细说明

ABB CI858K01 3BSE018135R1 产品概述

聊到 ABB CI858K01 3BSE018135R1 这块板子，咱们得知道它的“江湖地位”。这可不是随便一块通信卡，它是ABB System 800xA 分布式控制系统 (DCS) 和 AC 800M控制器 家族中的一个关键通信模块。简单来说，它就是一座“桥梁”，专门用来连接新的 AC 800M 控制器与那些ABB的变频器（如ACS或DCS系列）以及一些特殊的I/O单元，通过ABB专有的DriveBus协议进行通信。在很多大型工业现场，比如造纸、冶金（轧钢机）、纺织等需要多电机协调控制的应用中，驱动系统扮演着核心角色，而 CI858K01 就是确保控制器与这些驱动器之间高速、精确数据交换的“幕后英雄”。

ABB CI858K01 3BSE018135R1 模块的主要职责是充当一个DriveBus主站 (DriveBus Master)。这意味着它能够管理DriveBus网络上的数据流，并且以高效的方式与各种ABB驱动器进行通信。它通常通过CEX-Bus连接到AC 800M控制器，然后通过光纤接口连接到DriveBus网络。这玩意儿最牛的地方在于它是专门为分段驱动应用 (Sectional Drive Applications) 设计的，可以连接多达24个ABB驱动器到一个CI858模块，并且一个AC 800M控制器可以连接两个CI858模块。如果连接的驱动器数量较多，还需要使用NDBU分支单元 (Branching Unit) 来构建一个逻辑总线但物理星形的拓扑结构。这种设计使得在复杂的驱动控制场景中，控制器能够对每个驱动器进行实时、精确的控制和数据采集，保障了生产线的平稳运行和高精度要求。正是因为有了 ABB CI858K01 3BSE018135R1，那些复杂的变频驱动系统，才能和新的自动化大脑无缝协作，让整个生产过程变得更加智能和高效。

ABB CI858K01 3BSE018135R1

ABB CI858K01 3BSE018135R1 技术规格

主要特点和优势

ABB CI858K01 3BSE018135R1 这款DriveBus接口模块，能在工业驱动控制领域称霸一方，那是有真本事的。

首先，它最突出的就是专为ABB驱动器设计的深度集成能力。 ABB CI858K01 3BSE018135R1 不仅仅是一个简单的通信卡，它是ABB AC 800M控制器与ABB变频器（如ACS或DCS系列）以及特殊I/O单元之间沟通的“专属翻译官”。这种深度集成，使得它能够支持ABB专有的DriveBus协议，实现控制器对多达24个驱动器的集中管理和高精度控制。在需要多台电机协调运行的场合，比如轧钢机、造纸机、印刷机等分段驱动应用 (Sectional Drive Applications) 中，这种专有协议的优势在于其通信效率和响应速度，确保了整个传动系统的同步性和稳定性。

其次，它具备高速精确的实时数据传输性能。作为DriveBus主站，ABB CI858K01 3BSE018135R1 能够以8 Mbit/s的速度，在极短的响应时间内，完成AC 800M控制器与现场ABB驱动器之间的数据交换。这种高速通信对于需要毫秒级响应的运动控制和精确同步的应用至关重要。它通过光纤连接，不仅增强了抗电磁干扰 (EMI) 能力，确保了数据传输的完整性，还在长距离通信中提供了更高的可靠性。控制器通过特定的功能块直接访问驱动器的参数和状态，简化了系统配置和诊断。

再有，就是它那坚固耐用的工业级设计和热插拔功能。ABB CI858K01 3BSE018135R1 是为工业恶劣环境量身打造的，能在+5°C到+55°C的宽广温度范围内稳定工作。其设计符合G3腐蚀防护等级 (Corrosion Protection, G3 compliant to ISA 71.04)，确保在腐蚀性环境中也能长期稳定运行。更值得一提的是，它支持热插拔 (Hot-Swap) 功能，这意味着在系统运行过程中，你可以在不切断电源、不影响其他模块工作的情况下，直接更换故障模块，这大大简化了维护流程，最大程度地减少了停机时间。这些特点共同确保了 ABB CI858K01 3BSE018135R1 在关键的工业驱动控制应用中能够长期、稳定、可靠地运行。

The ABB CI858K01 3BSE018135R1 DriveBus interface module is a critical component in industrial drive control, offering significant advantages for precise and reliable motor management.

Firstly, its most prominent feature is its deep integration capability specifically designed for ABB drives. The ABB CI858K01 3BSE018135R1 serves as a dedicated communication link between the AC 800M controller and ABB drives (such as ACS or DCS series) along with specific I/O units. This profound integration supports ABB’s proprietary DriveBus protocol, enabling centralized management and high-precision control of up to 24 drives from a single CI858 module. In applications requiring coordinated operation of multiple motors, such as rolling mills, paper machines, and printing presses in sectional drive applications, the proprietary protocol ensures superior communication efficiency and rapid response, which are vital for system synchronization and stability.

Secondly, it delivers high-speed, real-time data transfer performance. As a DriveBus master, the ABB CI858K01 3BSE018135R1 facilitates data exchange between the AC 800M controller and field-level ABB drives at a speed of 8 Mbit/s, with extremely low response times. This high-speed communication is crucial for motion control and precision synchronization applications demanding millisecond-level responsiveness. Its optical fiber connection not only enhances electromagnetic interference (EMI) immunity, ensuring data integrity, but also provides increased reliability for long-distance communication. The controller accesses drive parameters and statuses directly through dedicated function blocks, simplifying system configuration and diagnostics.

Furthermore, its rugged industrial design and hot-swap functionality underscore its robustness. The ABB CI858K01 3BSE018135R1 is engineered for harsh industrial environments, operating reliably within a broad temperature range of +5°C to +55°C. It complies with G3 corrosion protection standards (G3 compliant to ISA 71.04), ensuring long-term stable operation even in corrosive atmospheres. Crucially, its hot-swap capability allows for module replacement during live system operation without requiring power shutdown or affecting other modules. This significantly streamlines maintenance and minimizes costly downtime. These attributes collectively ensure that the ABB CI858K01 3BSE018135R1 provides consistent, reliable performance in critical industrial drive control applications.

应用领域

ABB CI858K01 3BSE018135R1 这种DriveBus接口模块，主要应用于那些需要将ABB新一代控制系统（如AC 800M和System 800xA）与ABB驱动器（变频器）和特殊I/O单元进行集成和数据交换的工业自动化场景，尤其是在需要精确运动控制和多电机协调的行业。

冶金行业 (轧钢机): 在钢铁生产中，轧钢机需要多台电机进行精确的速度和扭矩同步控制，以保证钢材的质量和尺寸精度。 CI858K01 3BSE018135R1 能够实现AC 800M控制器与多台ABB变频器之间的高速通信，确保各传动段的协调一致。

造纸行业 (纸机): 造纸过程中的纸机由多个传动段组成，每个段的速度必须严格同步才能生产出合格的纸张。 ABB CI858K01 3BSE018135R1 在这里发挥核心作用，确保控制器对各个驱动器的精确控制和联动。

纺织行业: 在纺织机械中，卷绕、拉伸等工艺对多电机同步性要求极高。 CI858K01 3BSE018135R1 能够帮助实现精密的运动控制，提高生产效率和产品质量。

物料搬运和传输系统: 大型传送带、提升机、自动化仓库等系统中，往往需要多台驱动器协同工作。 ABB CI858K01 3BSE018135R1 能够实现对这些驱动设备的集中管理和协调控制。

泵和风机群组控制: 在水处理、HVAC等需要对多台泵或风机进行精确调速和优化运行的场合， CI858K01 3BSE018135R1 能够实现控制器与多台变频器的高效通信，从而达到节能和优化控制的目的。

简而言之，任何涉及ABB新一代DCS系统与ABB驱动器之间通信、需要高精度同步、实时数据传输和可靠连接的工业运动控制项目，ABB CI858K01 3BSE018135R1 都是不可或缺的核心通信解决方案，它有效提升了传动系统的控制精度和运行效率。

ABB CI858K01 3BSE018135R1

相关产品

与 ABB CI858K01 3BSE018135R1 紧密相关的，主要是构成ABB AC 800M控制器和System 800xA系统的其他模块，以及DriveBus网络中的设备：

AC 800M CPU模块: 这是 CI858K01 3BSE018135R1 所连接的核心控制器，例如 PM861, PM866, PM891 等，它们是执行控制逻辑的“大脑”。

TP858 Baseplate: CI858K01 3BSE018135R1 模块需要安装在特定的端子单元或底板上，而 TP858 正是为其提供物理连接和光纤接口的配套底板。

ABB Drives (变频器): 各种ABB系列的变频器产品，如ACS800、ACS550、DCS800等，这些是 CI858K01 3BSE018135R1 交互的主要现场设备。

NDBU分支单元 (Branching Unit): 如果需要连接多于一个或少数几个驱动器，特别是在星形物理拓扑中，可能需要使用NDBU分支单元来扩展DriveBus网络，从而连接更多的驱动器。

CEX-Bus模块: CI858K01 3BSE018135R1 通过CEX-Bus连接到AC 800M控制器，因此像CEX-Bus扩展模块（例如 BC810）和CEX-Bus电缆也是相关的。

SD8xx电源模块: 为AC 800M机架和所有模块（包括 CI858K01 3BSE018135R1）提供稳定的24VDC电源，例如 SD823。

光纤电缆: 用于连接 CI858K01 3BSE018135R1 与ABB驱动器或NDBU分支单元之间的DriveBus通信。

安装与维护

安装前准备: 在安装 ABB CI858K01 3BSE018135R1 DriveBus接口模块之前，务必把安全放在第一位！兄弟们，切记：先切断AC 800M控制器柜和所有相关设备的电源，并严格执行LOTO (Lockout/Tagout) 程序，防止任何意外的通电，这可不是闹着玩的！接着，必须佩戴好防静电手套和腕带，在防静电工作区进行操作，任何静电都可能给 ABB CI858K01 3BSE018135R1 这种精密电子元件带来致命伤害。然后，你得确认手里的模块是正确的 CI858K01，并且配套的 TP858 底板已经稳稳地安装在DIN导轨上，检查底板的连接器和模块的引脚，确保没有弯曲、损坏或脏污，所有物理条件都符合要求，才能开始下一步。最后，确保你手头有最新的配置软件和模块的相应驱动包（如果需要），这样才能在物理连接完成后，顺利进行软件组态。

维护建议: 想让你的 ABB CI858K01 3BSE018135R1 模块长久稳定地“服役”，日常维护工作可不能含糊。首先，环境是重中之重！控制柜内部必须保持清洁、干燥、通风良好，温度要控制在模块允许的范围内（+5°C 至 +55°C），千万别让灰尘、油污、湿气和腐蚀性气体这些“捣蛋鬼”靠近，它们都是电子元件的“杀手”。其次，定期检查 ABB CI858K01 3BSE018135R1 的光纤连接头和光缆，确保连接牢固，没有松动、污染或损坏，光缆的弯曲半径也要符合要求，确保光信号传输的“高速公路”畅通无阻。同时，你还得留心模块上的诊断LED指示灯，它们是模块的“晴雨表”，一旦灯光异常，就得赶紧对照说明书查找问题，及时处理。虽然 CI858K01 不支持模块冗余或线路冗余，但其高可靠性设计和热插拔功能，使得维护和更换变得简单快捷，从而最大程度地降低了停机时间。
