ABB CI858-1 (3BSE018137R1) | Profibus DP 主站通信模块 | AC 800M 系统现场总线集成方案

描述

关键技术规格

• 产品型号: CI858-1
• 制造商: ABB
• 所属系统: ABB System 800xA / AC 800M 分布式控制系统
• 通信协议: Profibus DP (DIN EN 50170), 支持 DP-V0 和 DP-V1
• 物理接口: 1× RS-485 (9-pin D-SUB, isolated), 支持 9.6 kbps 至 12 Mbps 自适应速率
• 从站容量: 最多支持 126 个 Profibus 从站（受总线周期时间限制）
• 诊断功能: 支持通道级诊断（如短路、断线、从站离线），状态通过 AC 800M CPU 上报至 System 800xA
• 冗余支持: 可配置为单模块或配对使用实现通信链路冗余（需配合冗余CPU与底座）
• 安装方式: 插入 AC 800M I/O 背板（如 TB840A/TB842A），占用1个槽位，由背板供电
• 认证标准: CE, UL, cUL,符合 IEC 61131-2 工业环境要求

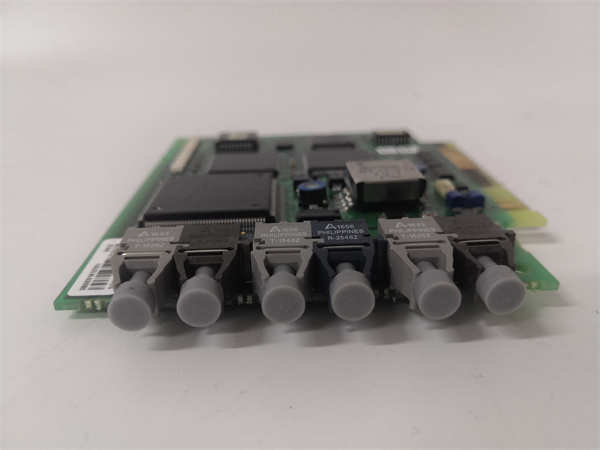

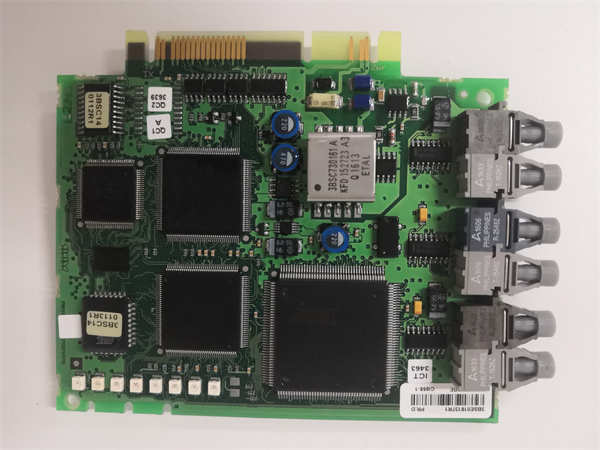

CI858-1 3BSE018137R1

功能定位与应用场景分析

ABB CI858-1（物料号 3BSE018137R1）是 AC 800M 控制平台中用于集成 Profibus DP 现场总线的关键通信接口模块。其核心作用是将分散在工厂各处的智能设备（如 ABB ACS800 变频器、TZIDC 定位器、第三方远程I/O站）通过标准化数字总线接入中央控制系统，从而大幅减少硬接线成本、提升诊断能力并实现设备级参数访问。该模块解决了在大型流程工业中“如何经济高效地连接数百台现场设备并保持通信确定性”的工程挑战，尤其适用于已有 Profibus 基础设施的改造或扩容项目。

典型应用场景包括：

• 场景一：用于炼油厂泵区，通过单根 Profibus 电缆连接20台变频器，实现远程启停、转速设定与故障读取，替代传统4–20 mA + DO硬接线。
• 场景二：部署于化工装置反应釜区域，集成智能阀门定位器（如 TZIDC），实时读取阀位、行程时间及摩擦力诊断数据，支持预测性维护。
• 场景三：作为运行超10年的纸厂或水处理厂 AC 800M 系统的替换备件，用于恢复因模块老化导致的 Profibus 通信中断，避免整条生产线停摆，并确保与现有 GSD 文件和设备地址兼容。

质量标准与测试流程

Profibus 通信模块的失效将导致下游数十台设备脱网，影响范围广。因此，我们对 CI858-1 执行严格的协议级与物理层验证：

• 外观与清洁：所有模块均检查 D-SUB 接口针脚是否弯曲、氧化或腐蚀；PCB 无电迁移或电容鼓包；使用专业工具清洁背板连接器。
• 上机实测：模块将被安装到真实 AC 800M 测试机架（含 PM864 CPU 和 TB842A 底座），连接至少3类典型 Profibus 从站（如变频器、远程I/O、定位器），加载标准 Control Builder M 项目，进行不少于 48 小时的连续通信压力测试。
• 功能诊断：使用 Profibus 协议分析仪（如 Softing PB Analyzer）验证报文完整性、轮询周期稳定性及错误帧率（< 0.1%）；模拟总线短路、终端电阻缺失、从站掉电等故障，确认模块能准确上报“Slave Not Responding”或“Bus Fault”至 System 800xA；验证 GSD 文件匹配性与参数一致性。
• 质保承诺：仅通过全部通信稳定性、诊断上报与故障容错测试的 CI858-1 方可出库，并提供12个月质保，覆盖 RS-485 收发器、隔离电路、协议处理器及背板接口的早期失效。

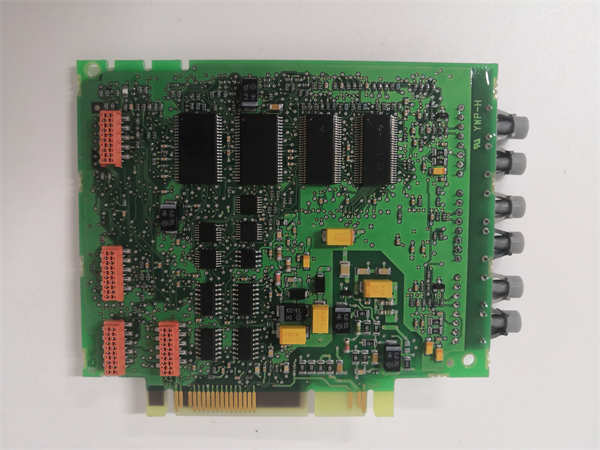

CI858-1 3BSE018137R1

兼容性与升级路径 (技术支持)

为确保 CI858-1 (3BSE018137R1) 100% 适用于您的 ABB 系统，我们的技术顾问提示您注意以下关键兼容性问题：

• 硬件/固件：请确认您的 AC 800M CPU 固件版本 ≥ R430；早期 R3xx 版本可能不支持 DP-V1 或完整诊断上报。
• 配套组件：必须使用指定底座 TB840A（非冗余）或 TB842A（冗余）；错误底座将导致供电不足或无法识别。总线需正确配置终端电阻（首尾各120 Ω）。
• 替代关系：CI858-1 的后续型号为 CI858-2（增强诊断与更高波特率支持）；若系统已迁移至基于 PROFINET 或 Ethernet/IP 的架构，则需改用 CI867（PROFINET）或 AC 800M Compact 平台，不可直接替换。
