ABB CI857K01 3BSE018144R1 – INSUM以太网接口,电力自动化核心!

ABB CI857K01 3BSE018144R1:这块模块是ABB AC 800M控制器INSUM智能开关设备进行通信的关键接口。它的主要功能是作为INSUM主站 (INSUM Master),通过以太网实现新旧系统之间的高速、可靠数据交换。传输速率:10 Mbit/s。接口类型:RJ-45以太网接口。核心价值:助力智能配电系统集成和管理。

分类:

描述

ABB CI857K01 3BSE018144R1:这块模块是ABB AC 800M控制器INSUM智能开关设备进行通信的关键接口。它的主要功能是作为INSUM主站 (INSUM Master),通过以太网实现新旧系统之间的高速、可靠数据交换。传输速率:10 Mbit/s。接口类型:RJ-45以太网接口。核心价值:助力智能配电系统集成和管理。这玩意儿,是保障你复杂电力系统高效稳定运行的“网络神经”。别瞅了,原厂正品,售后无忧,咱家就是你搞定工业自动化的靠山,没毛病!

产品详细说明

ABB CI857K01 3BSE018144R1 产品概述

聊到 ABB CI857K01 3BSE018144R1 这块板子,咱们得知道它的“江湖地位”。这可不是随便一块通信卡,它是ABB System 800xA 分布式控制系统 (DCS) 和 AC 800M控制器 家族中的一个关键通信模块。简单来说,它就是一座“桥梁”,专门用来连接新的 AC 800M 控制器与那些基于ABB INSUM 协议的智能开关设备和低压配电系统。在现代电力自动化和智能电网领域,控制器就像大脑,而INSUM设备就是“手脚”和“感官”,没有一个高效的通信网络,这个“身体”就无法协调工作,特别是在配电和开关设备监测方面。

ABB CI857K01 3BSE018144R1 模块的主要职责是充当一个INSUM以太网主站 (INSUM Ethernet Master)。这意味着它能够通过标准的以太网技术,管理INSUM网络上的数据流,并且以高效的方式与各种INSUM兼容设备进行通信,比如智能断路器、电能质量监测仪、保护继电器等。它通常通过CEX-Bus连接到AC 800M控制器,然后通过RJ45接口连接到以太网网络。这玩意儿最牛的地方在于它能实现多点配置、时间同步和时间戳功能,这对于电力系统来说至关重要,能确保所有设备的数据都带着准确的时间信息,便于故障分析和事件追溯。正是因为有了 ABB CI857K01 3BSE018144R1,那些复杂的智能开关设备,才能和新的自动化大脑无缝协作,让整个电力系统管理变得更加智能和高效。

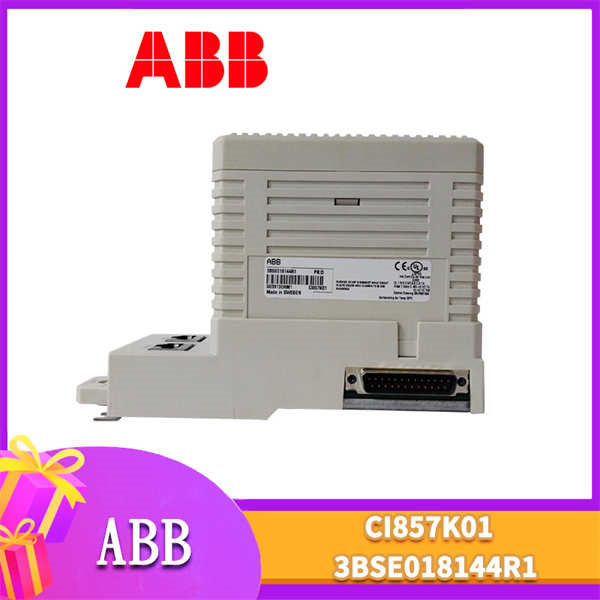

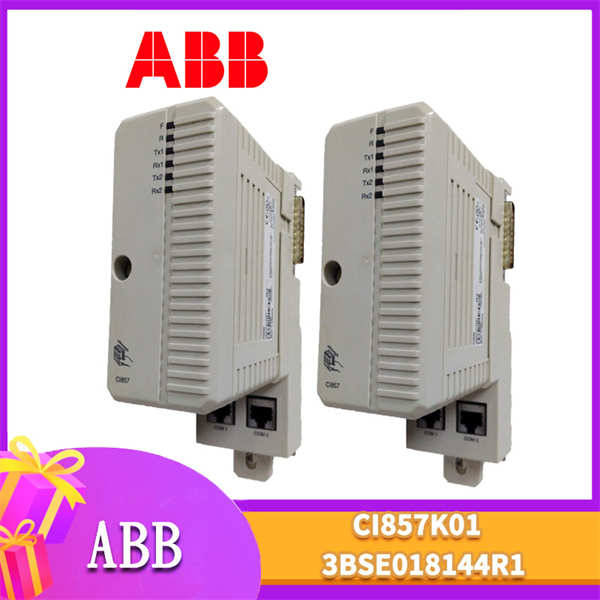

ABB CI857K01 3BSE018144R1

ABB CI857K01 3BSE018144R1

ABB CI857K01 3BSE018144R1 技术规格

参数名称 参数值
产品型号 CI857K01
产品ID 3BSE018144R1
制造商 ABB
产品类型 INSUM以太网接口模块
兼容系统 ABB AC 800M控制器, ABB System 800xA, INSUM平台
通信协议 ABB INSUM (基于以太网)
数据传输速率 10 Mbit/s
主站/从站 主站 (Master)
通道数量 2个 (RJ-45母头, 8针)
线路冗余 不支持 (但INSUM平台可支持网络冗余)
模块冗余 不支持
热插拔 支持
CEX-Bus最大单元数 6
供电电压 24 VDC (通常由处理器单元通过CEX-Bus供电)
功耗 约 150 mA (典型24V功耗)
工作温度 +5°C 至 +55°C
存储温度 -40°C 至 +70°C
防护等级 IP20 (符合EN60529, IEC 529)
RoHS合规性 符合欧盟指令 2011/65/EU (EN 50581:2012)

主要特点和优势

ABB CI857K01 3BSE018144R1 这款INSUM以太网接口模块,能在智能配电和开关设备领域称霸一方,那是有真本事的。

首先,它最突出的就是专为INSUM平台设计的深度集成能力ABB CI857K01 3BSE018144R1 不仅仅是一个简单的以太网卡,它是ABB AC 800M控制器与ABB INSUM智能开关设备(如Master Control Unit (MCU))之间沟通的“专属翻译官”。这种深度集成,使得它能够支持更高层级的功能集成,比如多点配置、精确的时间同步 (Time Synchronization) 和事件时间戳 (Time Stamping),这些对于电力系统中的故障分析、事件排序和保护动作都至关重要。它利用标准的以太网技术,实现了更长的通信距离,扩展了控制系统的覆盖范围,让你的配电系统管理更加精细化。

其次,它具备高效实时的数据传输性能。作为INSUM以太网接口,ABB CI857K01 3BSE018144R1 能够以10 Mbit/s的速度,在极短的响应时间 (Response Time) 内,完成AC 800M控制器与现场INSUM设备之间的数据交换。例如,一个闭环控制(从一个电机指示到另一个电机操作)的典型速度可达500毫秒,这对于需要快速响应和精确控制的电力系统应用来说,是性能的保证。AC 800M控制器通过INSUM通信库中的功能块 (Function Blocks),直接访问INSUM设备的功能,大大简化了编程和配置的复杂度。

再有,就是它那坚固耐用的工业级设计和热插拔功能ABB CI857K01 3BSE018144R1 是为工业恶劣环境量身打造的,能在+5°C到+55°C的宽广温度范围内稳定工作,并且具备出色的抗电磁干扰 (Electromagnetic Interference, EMI) 能力。其设计符合G3腐蚀防护等级 (Corrosion Protection, G3 compliant to ISA 71.04),确保在腐蚀性环境中也能长期稳定运行。更值得一提的是,它支持热插拔 (Hot-Swap) 功能,这意味着在系统运行过程中,你可以在不切断电源、不影响其他模块工作的情况下,直接更换故障模块,这大大简化了维护流程,最大程度地减少了停机时间。这些特点共同确保了 ABB CI857K01 3BSE018144R1 在电力自动化等关键应用中能够长期、稳定、可靠地运行。

The ABB CI857K01 3BSE018144R1 INSUM Ethernet Interface module is a high-performance component in industrial automation, particularly within power distribution systems.

Its primary strength lies in its deep integration capabilities with the INSUM platform. The ABB CI857K01 3BSE018144R1 acts as a dedicated communication bridge between the AC 800M controller and ABB INSUM intelligent switchgear devices, such as Master Control Units (MCUs). This profound integration enables advanced functionalities, including higher-level function integration, multi-drop configurations, precise time distribution, and accurate time stamping within the switchgear. These features are critical for comprehensive fault analysis, event sequencing, and protective relay operations in power systems, ensuring all data is time-correlated for reliable insights. By leveraging standard Ethernet technology, it supports longer communication distances, extending the reach of the control system and enabling more granular management of electrical distribution.

Secondly, it delivers efficient, real-time data transfer performance. As an INSUM Ethernet interface, the ABB CI857K01 3BSE018144R1 facilitates high-speed data exchange at 10 Mbit/s between the AC 800M controller and field-level INSUM devices, with remarkably low response times. For instance, a typical closed-loop operation (from motor indication to operation) can achieve a speed of 500 ms, which is essential for rapid response and precise control in power system applications. The AC 800M controllers access INSUM functions directly through dedicated function blocks in the INSUM Communication Library, simplifying both programming and configuration.

Furthermore, its rugged industrial design and hot-swappable capability underscore its robustness. The ABB CI857K01 3BSE018144R1 is built for harsh industrial environments, operating reliably within a temperature range of +5°C to +55°C and exhibiting excellent resistance to electromagnetic interference (EMI). Its design adheres to G3 corrosion protection standards (G3 compliant to ISA 71.04), ensuring durability in corrosive atmospheres. Critically, its hot-swap feature allows for module replacement during live system operation without requiring power shutdown or affecting other modules. This significantly streamlines maintenance and minimizes costly downtime, ensuring the ABB CI857K01 3BSE018144R1 provides long-term, stable, and reliable performance in demanding power automation applications.

应用领域

ABB CI857K01 3BSE018144R1 这种INSUM以太网接口模块,主要应用于那些需要将ABB新一代控制系统(如AC 800M和System 800xA)与智能开关设备和低压配电系统进行集成和数据交换的工业自动化场景,尤其是在电力行业。



电力自动化与智能电网: 在变电站、配电自动化系统、发电厂的辅助控制系统以及智能电网的边缘控制单元中,CI857K01 3BSE018144R1 扮演了核心通信角色。它连接AC 800M控制器与智能断路器、电能质量监测设备、保护继电器等INSUM兼容设备,实现对电力设备的实时监控、故障诊断和远程控制。



工业配电管理: 在大型工厂、数据中心、港口等工业设施中,配电系统的智能化管理日益重要。ABB CI857K01 3BSE018144R1 帮助集成低压开关设备(如智能MCC),实现对电动机、照明、HVAC等负载的精细化控制和能耗管理,提高能源效率和系统可靠性。



楼宇自动化与基础设施: 在大型商业建筑、医院、机场等场所,为了实现能源管理、安全监控和设备联动,需要将电力配电系统与中央楼宇管理系统集成。CI857K01 3BSE018144R1 可以作为一个关键的通信接口,将配电数据无缝地传输到上层控制系统。



OEM设备集成: 对于生产智能开关柜、电力保护装置的原始设备制造商 (OEM) 来说,CI857K01 3BSE018144R1 提供了与ABB AC 800M控制器进行标准化通信的接口,简化了设备集成和调试过程。



简而言之,任何涉及ABB新一代DCS系统与INSUM智能设备通信、需要高精度时间同步、实时数据传输和可靠连接的电力和工业配电自动化项目,ABB CI857K01 3BSE018144R1 都是不可或缺的核心通信解决方案,它有效提升了电力系统的智能化水平和运行效率。

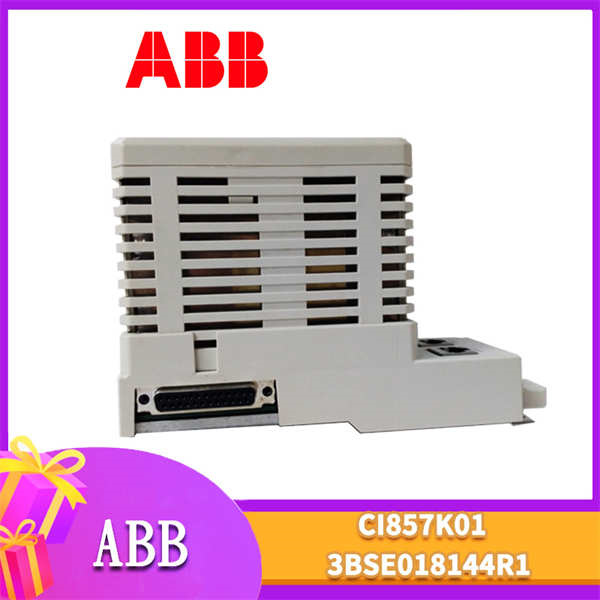

ABB CI857K01 3BSE018144R1

ABB CI857K01 3BSE018144R1

相关产品

ABB CI857K01 3BSE018144R1 紧密相关的,主要是构成ABB AC 800M控制器和System 800xA系统的其他模块,以及INSUM网络中的设备:



AC 800M CPU模块: 这是 CI857K01 3BSE018144R1 所连接的核心控制器,例如 PM861, PM866, PM891 等,它们是执行控制逻辑的“大脑”。



TP853 Baseplate: CI857K01 3BSE018144R1 模块需要安装在特定的端子单元或底板上,而 TP853 正是为其提供物理连接和RJ45以太网接口的配套底板。



CEX-Bus模块: CI857K01 3BSE018144R1 通过CEX-Bus连接到AC 800M控制器,因此像CEX-Bus扩展模块(例如 BC810)和CEX-Bus电缆也是相关的。



SD8xx电源模块: 为AC 800M机架和所有模块(包括 CI857K01 3BSE018144R1)提供稳定的24VDC电源,例如 SD823



INSUM智能设备: 各种支持INSUM协议的智能开关设备,如ABB的Emax、Tmax系列智能断路器、Relion保护继电器等,它们是 CI857K01 3BSE018144R1 交互的对象。



CI854AK01 (3BSE030220R1) / CI854BK01 (3BSE069449R1): 尽管通信协议不同,但它们同为AC 800M系列的通信接口模块,用于PROFIBUS DP通信,可作为同类产品参考。



CI867 (3BSE032442R1): 另一个常见的AC 800M以太网通信模块,用于Modbus TCP/IP通信,如果系统需要与不同协议的以太网设备通信,会用到它。



安装与维护

安装前准备: 在安装 ABB CI857K01 3BSE018144R1 INSUM以太网接口模块之前,务必把安全放在第一位!兄弟们,切记:先切断AC 800M控制器柜和所有相关设备的电源,并严格执行LOTO (Lockout/Tagout) 程序,防止任何意外的通电,这可不是闹着玩的!接着,必须佩戴好防静电手套和腕带,在防静电工作区进行操作,任何静电都可能给 ABB CI857K01 3BSE018144R1 这种精密电子元件带来致命伤害。然后,你得确认手里的模块是正确的 CI857K01,并且配套的 TP853 底板已经稳稳地安装在DIN导轨上,检查底板的连接器和模块的引脚,确保没有弯曲、损坏或脏污,所有物理条件都符合要求,才能开始下一步。最后,确保你手头有最新的配置软件和模块的GSD文件(如果需要),这样才能在物理连接完成后,顺利进行软件组态。

维护建议: 想让你的 ABB CI857K01 3BSE018144R1 模块长久稳定地“服役”,日常维护工作可不能含糊。首先,环境是重中之重!控制柜内部必须保持清洁、干燥、通风良好,温度要控制在模块允许的范围内(+5°C 至 +55°C),千万别让灰尘、油污、湿气和腐蚀性气体这些“捣蛋鬼”靠近,它们都是电子元件的“杀手”。其次,定期检查 ABB CI857K01 3BSE018144R1 的RJ45以太网连接头和网线,确保连接牢固,没有松动、磨损或破损,网线的屏蔽层也得检查到位,确保信号传输的“高速公路”畅通无阻。同时,你还得留心模块上的诊断LED指示灯,它们是模块的“晴雨表”,一旦灯光异常,就得赶紧对照说明书查找问题,及时处理。虽然 CI857K01 不支持模块冗余或线路冗余,但其通讯所依赖的以太网网络本身可能配置了冗余拓扑,所以要确保整个网络的健康运行,这样才能保证你的电力自动化系统持续稳定运行,避免不必要的停机损失。
