描述

ABB CI810B：这块模块是ABB S800 I/O 系统中的关键通信接口，通常产品ID为 3BSE020520R1。它的核心功能是作为 AF100 (Advant Fieldbus 100) 现场总线的通信接口，负责连接现场设备和DCS控制器。它内置两个AF100双绞线调制解调器，支持冗余通信，确保数据传输的高速和可靠性。CI810B 是实现工业过程控制、离散制造和电力系统等应用中数据无缝交换的“工业网关”。

产品详细说明

ABB CI810B 产品概述

聊到 ABB CI810B 这块板子，咱们得知道它的“江湖地位”。这可不是随便一块通信卡，它是ABB S800 I/O 系统中的核心组成部分，其产品ID通常为 3BSE020520R1。S800 I/O系统被广泛应用于ABB的800xA分布式控制系统 (DCS) 以及其他工业自动化解决方案中，用于连接现场传感器、执行器和其他设备。

CI810B 的主要职责是充当一个AF100 (Advant Fieldbus 100) 现场总线通信接口模块。你可以把它想象成一个“翻译官”和“交通指挥官”：

翻译官: 它能够将S800 I/O模块内部的数据格式，转换成AF100现场总线能够传输的格式，反之亦然。这样，现场的各种I/O设备就能和远端的DCS控制器进行“对话”。

交通指挥官: 它管理着AF100总线上的数据流，确保数据能够高速、准确地从现场设备传输到控制器，以及控制指令能够及时地从控制器下发到现场设备。

CI810B 模块内置了两个AF100双绞线调制解调器，这意味着它支持AF100现场总线的冗余通信。在工业控制中，通信的可靠性至关重要，一旦通信中断，可能导致生产停滞甚至安全事故。通过冗余设计，即使其中一个通信链路发生故障，另一个也能立即接管，确保系统持续运行，大大提升了系统的可用性和可靠性。

它通常用于连接S800 I/O站与Advant Fieldbus 100网络，适用于各种复杂的工业应用场景，包括过程监控、生产线优化以及安全系统等。简而言之，CI810B 就是ABB工业自动化系统实现高效、可靠数据交换的“幕后英雄”！

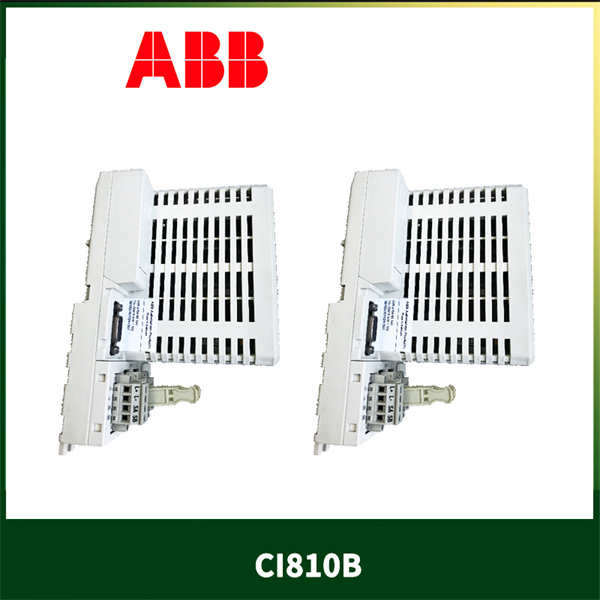

ABB CI810B

ABB CI810B 技术规格

参数名称	参数值
产品型号	CI810B
产品ID	3BSE020520R1
制造商	ABB
产品类型	AF100 现场总线通信接口模块 (Fieldbus Communication Interface – FCI)
兼容系统	ABB S800 I/O系统, ABB System 800xA (及其兼容的控制器，如AC800M系列)
通信协议	Advant Fieldbus 100 (AF100)
通信接口	2个AF100双绞线调制解调器 (支持冗余)
电源要求	24 VDC (通过S800 I/O机架供电)
功耗	10 W (典型值)
工作温度	-40°C 至 +70°C (宽温范围，适用于严苛工业环境)
防护等级	IP20
物理尺寸	约 8.9 cm (宽) x 17.8 cm (深) x 11.4 cm (高) (参考Classic Automation数据)
产品重量	约 0.4 kg
主要功能	连接S800 I/O系统至AF100现场总线网络，实现高速数据交换和控制。
包含组件	1个电源连接器 (3BSC840098R1)，1个TB807 Modulebus终结器 (3BSE008538R1)，2个AF100连接器。

主要特点和优势

ABB CI810B 这款通信接口模块，能够在工业自动化领域脱颖而出，那是有真本事的。

首先，它最突出的就是高效可靠的AF100现场总线通信能力。AF100是ABB专为工业控制设计的高速现场总线协议，CI810B 作为其核心接口，能够确保现场I/O数据以极高的速度和极低的延迟传输到控制器，实现实时监控和控制。这种高速数据交换对于需要快速响应的工业过程至关重要，比如高速生产线、紧急停车系统或者需要毫秒级响应的闭环控制。

其次，强大的冗余功能是其核心优势。CI810B 内置两个AF100双绞线调制解调器，支持全冗余媒体，这意味着即使现场总线的一条通信链路出现故障，另一条也能立即自动切换并接管通信，确保系统不间断运行。在对可靠性要求极高的应用，如电力、石油化工、核电等，冗余通信是保障生产安全和连续性的“生命线”。这种设计大大降低了因通信故障导致的停机风险和经济损失。

再有，就是它那工业级的设计和宽泛的工作温度范围。ABB CI810B 的设计和制造都遵循最严苛的工业标准，能够在-40°C到+70°C的宽广温度范围内稳定运行，并具备高抗干扰能力。这使得它非常适合部署在环境恶劣的工业现场，无论是高温的炼钢车间还是严寒的油气田，都能保持卓越的性能。它的紧凑设计也方便集成到现有的控制柜中。总之，CI810B 的这些特点共同确保了工业自动化系统在任何条件下都能实现高效、稳定、可靠的通信。

The ABB CI810B communication interface module is a standout component in industrial automation, primarily due to its highly efficient and reliable AF100 fieldbus communication capability. As a core interface for ABB’s high-speed AF100 fieldbus protocol, the CI810B ensures low-latency and high-speed data transfer between field I/O and the control system. This real-time communication is crucial for processes demanding rapid response, such as high-speed production lines, emergency shutdown systems, or precise closed-loop control.

Secondly, its robust redundancy features are a key advantage. The CI810B incorporates two integrated AF100 twisted-pair modems, supporting full media redundancy. This means that if one communication link on the fieldbus fails, the other automatically takes over, guaranteeing uninterrupted system operation. In applications with stringent reliability requirements, such as power generation, petrochemicals, or nuclear facilities, redundant communication is a vital safeguard for continuous production and safety. This design significantly reduces the risk of costly downtime due to communication failures.

Finally, the module boasts a rugged industrial design and a wide operating temperature range. Engineered and manufactured to the highest industrial standards, the ABB CI810B can operate reliably in extreme conditions, from -40°C to +70°C, and offers high electromagnetic immunity. This makes it ideal for deployment in harsh industrial environments, ensuring consistent performance whether in a hot steel mill or a frigid oil field. Its compact design also facilitates easy integration into existing control cabinets. In essence, the CI810B’s attributes collectively ensure efficient, stable, and reliable communication for industrial automation systems under any circumstances.

应用领域

ABB CI810B 这一类现场总线通信接口模块，主要应用于需要高性能、高可靠性工业通信的各类自动化系统，尤其是那些基于ABB 800xA DCS 和 S800 I/O 系统的场景。

过程工业: 在石油化工、电力、冶金、造纸、制药、食品饮料等连续生产流程中，CI810B 用于连接现场的传感器、变送器、执行器与中央控制系统。它确保了实时工艺数据的准确采集和控制指令的及时下发，从而优化生产过程、提高效率和产品质量。

电力系统: 在发电厂（包括火电、水电、核电、新能源发电）和变电站中，CI810B 广泛用于连接发电机组控制系统、锅炉控制系统、继电保护系统以及电网监控系统。它的高可靠性通信对于保障电力系统的稳定运行至关重要。

基础设施: 在大型水/污水处理厂、城市供热系统、铁路交通控制系统等基础设施项目中，CI810B 也扮演着通信枢纽的角色，实现分散式设备与中央监控中心的有效通信。

离散制造业: 虽然AF100更常见于过程控制，但在一些大型、复杂的离散制造场景，例如汽车制造、轮胎生产等，CI810B 也可能用于连接自动化生产线上的各种设备，实现高效的数据交换和协同控制。

简而言之，凡是需要将现场I/O设备集成到ABB DCS或PLC系统，并要求高速、可靠、冗余通信的工业自动化应用，ABB CI810B 都是不可或缺的核心通信组件。

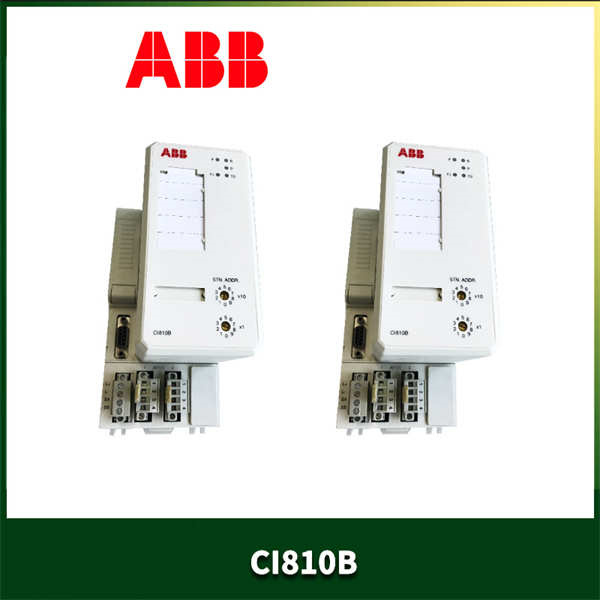

ABB CI810B

安装与维护

安装指南

在安装 ABB CI810B AF100现场总线通信接口模块时，务必遵循严格的安全规范和制造商的安装手册。

安全第一 ⚠️: 在操作前，务必切断S800 I/O机架和相关控制系统的所有电源，并确认已无残余电压。执行LOTO (Lockout/Tagout) 程序，防止意外通电。

ESD防护 ⚡: 佩戴防静电手套和腕带，在防静电工作区进行操作，防止静电损坏模块内部的敏感电子元件。

确认插槽 ✅: 根据S800 I/O系统的配置和手册，确认CI810B模块应插入的正确插槽。确保插槽清洁，无异物。

轻柔插入 🧘: 小心对齐模块，将其沿导轨轻柔插入到机架的对应插槽中。确保模块完全到位并锁定牢固。切勿强行插入，以免损坏模块或背板连接器。

接线 🔌: 按照接线图和手册，正确连接AF100现场总线电缆（通常是双绞线）到模块的AF100连接器。注意电源连接（如果需要额外连接）和地线连接。确保所有接线牢固，无松动，且符合电气安全规范。同时，务必安装随机附带的TB807 Modulebus终结器。

通电测试 💡: 接线完成后，仔细检查所有连接无误后，方可逐步通电并进行通信测试和系统配置。

维护建议

为了确保 ABB CI810B 长期稳定可靠运行，定期的维护是必不可少的。

环境控制 🌡️: 保持控制柜内部的清洁和干燥，避免灰尘、油污、湿气和腐蚀性气体侵入。确保柜体有良好的通风散热条件，防止局部过热。

定期检查连接 🔍: 定期检查模块的连接是否松动，尤其是AF100总线连接器和机架背板连接。震动或热胀冷缩可能导致接触不良。

清洁 🧹: 每年或根据现场环境情况，定期使用工业吸尘器清理模块表面和散热孔的灰尘。切勿使用液体清洁剂或高压气体直接喷射模块。

状态监测 🚦: 留意模块上的指示灯状态，它们通常能指示模块的运行状态、通信状态或故障信息。如果指示灯显示异常，应及时查阅产品手册进行故障排查。

固件更新 🔄: 根据ABB官方发布的更新信息，定期检查并更新模块的固件版本，以修复潜在的bug、提升性能或增加新功能。

冗余切换测试 ♻️: 如果系统配置了AF100通信冗余，建议定期进行冗余切换测试，确保在一条链路故障时，另一条能够正常接管。

备件管理 📦: 对于关键的通信模块，建议备有少量备件，以应对突发故障，缩短停机时间。
