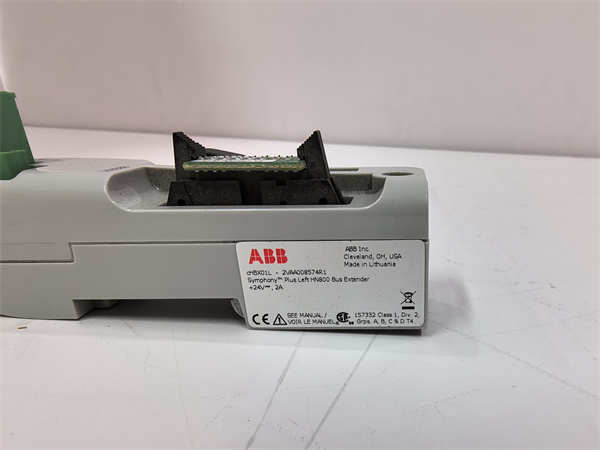

ABB CHBX01L 2VAA008574R1 紧凑型总线扩展器

描述

ABB CHBX01L 2VAA008574R1是一款紧凑型总线扩展器，专为ABB Symphony Plus分布式控制系统(DCS)中的HN800系列设备设计。作为HN800 I/O总线的重要附件，CHBX01L 2VAA008574R1的核心功能是实现设备行在水平方向上的左侧连接和扩展，同时为连接的模块提供24 VDC的电源支持。它不仅仅是一个简单的连接器，更是一个集成电源和信号传输的桥梁，确保了HN800设备（如I/O模块和通信模块）之间的高效、稳定通信。

ABB CHBX01L 2VAA008574R1的引入极大地方便了控制系统的物理布局和扩展，尤其适用于需要紧凑安装空间和灵活模块配置的工业应用。通过使用这种紧凑型总线扩展器，工程师可以根据实际需求，在水平方向上无缝扩展HN800设备，而无需复杂的额外布线。这种设计理念不仅优化了系统结构，降低了安装复杂性，还确保了所有连接设备能够稳定获取电源和进行数据交换，从而提升了整个自动化系统的可靠性和可维护性。

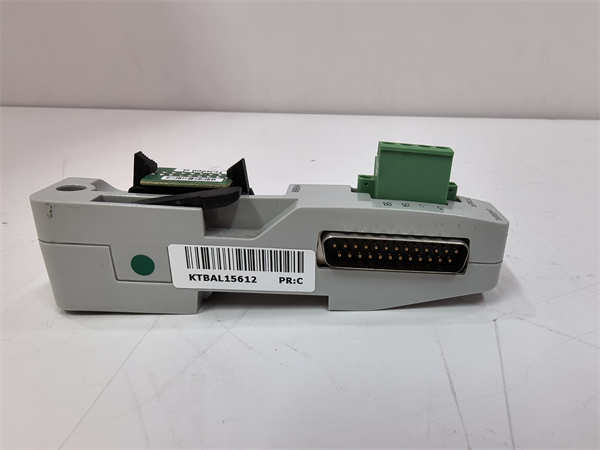

ABB CHBX01L 2VAA008574R1

技术规格

产品型号：CHBX01L 2VAA008574R1

制造商：ABB

产品类型：紧凑型总线扩展器(Compact Bus Extender)

连接方向：水平向左(Horizontal Left)

兼容系统：ABB Symphony Plus HN800系列设备/I/O总线

主要功能：总线扩展、24 VDC模块电源连接

电气连接：24 VDC

深度：48 mm

高度：127 mm

宽度：30 mm

净重：0.094 kg

电池：不含电池

环境要求：标准工业环境

主要特点和优势

紧凑型模块化设计：ABB CHBX01L 2VAA008574R1采用极致紧凑的设计，旨在最大限度地节省控制柜内的空间。其模块化特性使得系统扩展变得异常简单和高效，用户可以轻松地在HN800设备行的左侧进行水平扩展，无需复杂的物理修改或额外的大型组件，这对于空间受限的工业应用尤其有利。

无缝总线扩展功能：作为HN800 I/O总线的专用扩展器，CHBX01L 2VAA008574R1确保了连接设备之间的高速、无缝数据通信。它不仅物理上扩展了总线，也维护了总线信号的完整性和稳定性，确保了数据传输的可靠性，这对于实时性要求高的工业控制系统至关重要。

集成24 VDC电源连接：除了总线扩展功能，CHBX01L 2VAA008574R1还能够为所连接的HN800模块提供24 VDC的电源。这种电源和信号一体化的设计简化了布线，减少了对独立电源分配组件的需求，从而降低了系统成本和安装复杂性，提高了整体系统的整洁度。

高可靠性与稳定性：ABB作为全球领先的自动化技术供应商，其产品一贯以高可靠性著称。CHBX01L 2VAA008574R1继承了这一优良传统，其工业级设计确保了在标准工业环境下的长期稳定运行，能够有效抵御振动、温度变化和电磁干扰，保障控制系统持续、无故障运行。

简化安装与维护：得益于其直插式或简单连接的设计，CHBX01L 2VAA008574R1的安装过程非常直观且耗时少。在维护方面，模块化的特性也意味着故障诊断和部件更换更加便捷，大大缩短了停机时间，提高了系统的可维护性和可用性。

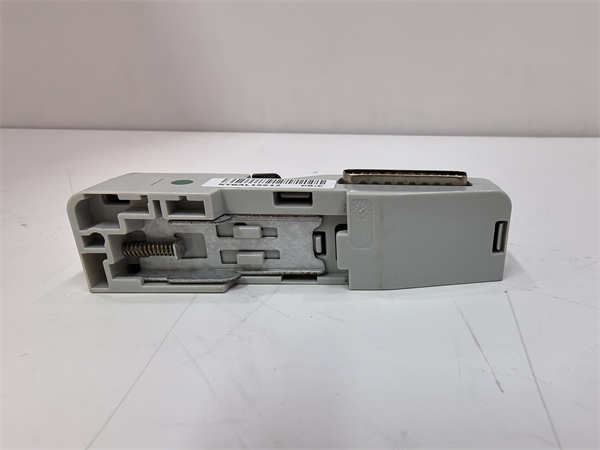

ABB CHBX01L 2VAA008574R1

应用领域

ABB CHBX01L 2VAA008574R1紧凑型总线扩展器主要应用于以下对分布式控制系统灵活性和可靠性有高要求的工业领域：

过程工业自动化：在石油和天然气、化工、电力、制药、造纸、水处理等过程工业中，ABB Symphony Plus DCS系统被广泛使用。CHBX01L 2VAA008574R1在这些系统中作为HN800 I/O总线的扩展单元，允许控制系统根据现场I/O需求进行灵活的模块扩展，从而适应不同的过程规模和复杂性。

工厂自动化与制造：在各种制造工厂，例如汽车制造、电子产品组装和食品饮料生产线，自动化系统需要处理大量的I/O点。CHBX01L 2VAA008574R1有助于优化控制柜的布局，使系统能够更紧凑、更高效地管理分布式I/O模块，确保生产流程的顺畅运行。

基础设施与公用事业：在电力传输和配电、城市供水、污水处理和交通管理等基础设施项目中，可靠的控制系统至关重要。CHBX01L 2VAA008574R1能够支持这些系统中HN800设备的灵活部署，为远程监控和控制提供稳固的基础。

系统升级与改造：对于现有使用ABB Symphony Plus HN800系列设备的客户，CHBX01L 2VAA008574R1是进行系统升级或功能扩展时的理想选择。它能够与现有设备无缝集成，提供便捷的扩展路径，从而延长现有系统的生命周期并提升其性能。

相关产品

与ABB CHBX01L 2VAA008574R1紧凑型总线扩展器紧密相关的产品主要包括ABB Symphony Plus HN800系列中的其他模块以及相关的总线扩展器：

ABB cHBX01R(2VAA008575R1)：这是CHBX01L 2VAA008574R1的右侧对应版本，用于在HN800设备行的水平方向右侧进行总线扩展和电源连接。

ABB HN800系列I/O模块：包括各种数字量输入/输出模块（如HN800 DI）、模拟量输入/输出模块（如HN800 AI），这些是CHBX01L 2VAA008574R1旨在连接和供电的主要设备。

ABB HN800系列通信模块：用于HN800 I/O子系统与其他控制系统或现场总线进行通信的模块。

ABB Symphony Plus控制器模块：如AC 800M或类似的控制器，这些是HN800 I/O总线所连接的上位控制单元。

ABB cRBX01(2VAA008424R1)远程总线扩展器：这种模块用于通过光纤将HN800 I/O总线远程扩展到数公里之外，提供更长距离的连接解决方案。

ABB RMU610基座单元：一些总线扩展器和HN800模块需要安装在特定的基座或机架上。

ABB Symphony Plus软件工具：用于HN800系统的组态、诊断和维护，确保CHBX01L 2VAA008574R1及所有连接模块的正常运行。

安装与维护

安装前准备:在安装ABB CHBX01L 2VAA008574R1紧凑型总线扩展器之前，务必详细阅读ABB Symphony Plus系统的相关安装手册和技术文档，了解其精确的安装步骤、电气连接要求和环境限制。进行任何安装或接线操作前，必须严格遵守电气安全规程，包括完全断开相关回路电源，并确保已采取所有必要的安全措施，以防止触电或设备损坏。CHBX01L 2VAA008574R1旨在水平连接到HN800设备行的左侧，因此需要确保安装位置有足够的空间进行物理连接，并检查所有接口的兼容性。在连接过程中，确保接插牢固，以保证电源和信号传输的可靠性。

维护建议:ABB CHBX01L 2VAA008574R1作为一个紧凑型电子模块，通常无需复杂的日常维护。然而，建议定期检查其物理连接，确保所有插头和接口牢固，没有松动或腐蚀迹象。保持安装CHBX01L 2VAA008574R1的控制柜内部环境清洁、干燥，并维持在制造商推荐的工作温度和湿度范围内，以延长模块的使用寿命。尽管该模块设计坚固，但应避免其受到剧烈冲击或振动。如果系统出现通信异常或电源问题，应首先检查包括CHBX01L 2VAA008574R1在内的总线扩展器状态。任何涉及模块内部组件的维修或高级故障诊断，都应由经过ABB授权或专业培训的技术人员进行，以确保操作的正确性和系统的安全可靠性。

ABB CHBX01L 2VAA008574R1

产品保障

我们对ABB CHBX01L 2VAA008574R1紧凑型总线扩展器的卓越品质和在ABB Symphony Plus控制系统中的可靠性能提供坚实保障。
