ABB AO2020 在线集成式气体分析仪 – 模块化设计，高精度多组分测量！

描述

ABB AO2020：这套在线集成式气体分析仪系统，是工业过程分析的“超级大脑”！它是Advance Optima系列的主机平台，支持多种分析模块（如NDIR红外、总烃、氧气）。核心功能：高精度、多组分、实时气体浓度监测与数据输出。供电电源：AC 100-240V（宽幅输入），防护等级：可选IP54/IP65（带吹扫），机箱规格：19英寸标准机箱。专治各种高精度气体成分监测的“疑难杂症”。

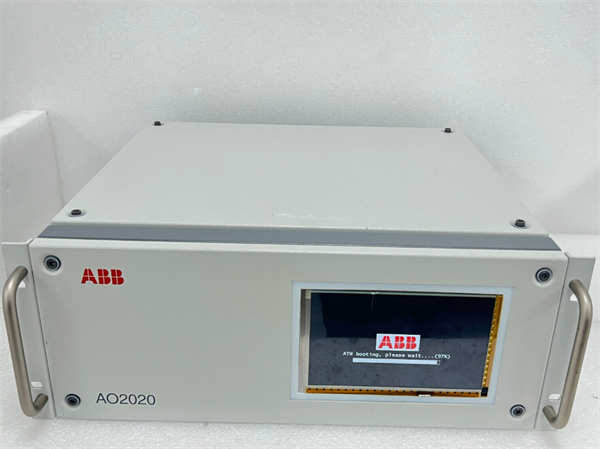

AO2020 产品概述

ABB AO2020 实际上指的是ABB Advance Optima系列中的一种集成分析仪机箱平台，它是整个在线气体分析系统的核心载体。这个平台就是用来装载各种气体分析模块、控制器、显示单元和电源的“大本营”。它最牛的地方就是模块化设计和高度集成化，能让你在一个19英寸的标准机箱内，同时集成多达四个不同的分析模块，比如非分散红外（NDIR）模块测一氧化碳、火焰离子化检测器（FID）测总烃、顺磁式氧气（Paramagnetic Oxygen）模块测氧气等。这种“一站式”集成，极大地简化了安装和维护的复杂度。

ABB AO2020 在自动化系统中的定位非常独特，它处于现场测量仪表和上层控制系统（如DCS或PLC）之间。它产生的高精度、低延迟的分析数据，是过程控制、安全保护和环境监测决策的关键依据。没有 AO2020 提供的实时气体成分数据，很多精细化的工业操作根本无法实现。它的设计充分考虑了工业现场的恶劣环境，提供了强大的电源和可靠的内部总线通讯，确保分析仪内部各个模块之间的协同工作。选择 ABB AO2020，意味着你拥有了一个高可靠性、灵活配置且易于扩展的先进在线分析解决方案。

ABB AO2020

AO2020 技术规格

主要特点和优势

模块化、高集成度设计： ABB AO2020 的核心优势就在于它的模块化架构。它像一个开放的“工具箱”，允许用户根据不同的应用需求，灵活地配置和组合各种分析模块。你想测二氧化硫（SO2）、一氧化氮（NO）？装NDIR红外模块就行。要测微量氧气？那就上磁力机械氧（Magnos）或氧化锆（Zirconia）模块。这种设计意味着系统的维护和升级都变得极其简单，故障排查也只需要针对出问题的具体模块，大大降低了平均修复时间（MTTR）。而且，在一个 AO2020 机箱里能搞定多组分测量，省去了部署多个独立分析仪的麻烦和空间。

先进的分析技术与高精度： 这套AO2020 平台所支持的分析模块，都采用了ABB最先进的测量技术。比如，NDIR技术确保了对红外活性气体的高选择性和低交叉干扰。对于总烃测量，通常采用加热型FID（Flame Ionization Detector）技术，保证了高灵敏度和宽量程。这些先进的技术保证了 AO2020 系统输出的数据具有极高的精度和重复性（Repeatability），这对于需要精确控制的优化控制（Advanced Process Control, APC）系统来说，是不可或缺的输入数据源。

强大的自诊断与通讯能力： 作为现代工业分析仪，ABB AO2020 具备全面的自诊断功能，能够实时监测电源、温度、流量以及各个分析模块的状态。一旦出现异常，它能立即发出报警，并记录详细的诊断信息。在通讯方面，它支持各种主流的工业现场总线（Fieldbus），如Modbus、Profibus-DP，以及数字通讯协议 HART，确保分析数据能够稳定、快速地集成到客户的分布式控制系统 (DCS) 或安全仪表系统 (SIS) 中，实现真正的数字化集成。

The AO2020: Integrated, High-Precision Process Gas Analysis

The ABB AO2020 platform represents the integrated core of the Advance Optima series, designed for high-end, continuous process gas analysis. Its paramount advantage is the modularity of its 19-inch chassis, which allows for the simultaneous integration of up to four different analytical modules, such as NDIR, UV, FID, or electrochemical sensors. This capability enables multi-component measurement from a single, compact unit, significantly reducing footprint and installation complexity. The AO2020 ensures exceptional accuracy and stability, thanks to the utilization of ABB’s proven analytical technologies and built-in, continuous self-diagnosis functions. This advanced diagnostic coverage allows for proactive maintenance and minimizes unplanned downtime. Furthermore, the system boasts robust communication capabilities, supporting multiple industrial protocols for seamless integration into any Distributed Control System (DCS) or Supervisory Control and Data Acquisition (SCADA) environment. The AO2020 is engineered to perform reliably under challenging industrial conditions, providing the critical, real-time data necessary for compliance, safety management, and continuous process optimization.

ABB AO2020

应用领域

AO2020 分析仪作为高精度气体分析平台，主要集中在那些对气体成分和排放有着严格要求的关键工业流程中：

烟气排放连续监测系统（CEMS）： 在燃煤电厂、垃圾焚烧厂和水泥厂等，ABB AO2020 被广泛用于CEMS系统，实时监测烟气中的污染物，比如二氧化硫（SO2）、氮氧化物（NOx）、一氧化碳（CO）和烟尘颗粒物。它提供的准确数据是企业环保合规（Environmental Compliance）和政府监管的直接依据。这玩意儿可不能含糊，数据不准，罚款事小，停产事大。

燃烧效率优化： 在锅炉、加热炉等燃烧设备中，AO2020 用于测量燃烧后的尾气中的残余氧气（O2）和一氧化碳（CO）。通过实时分析这些数据，操作员可以精确地调节燃料和空气的配比，以实现最佳的燃烧效率，最大限度地减少能源浪费和有害物质的生成。

安全监测与过程控制： 在石油化工、精细化工等领域，ABB AO2020 用于监测有毒、易燃易爆气体的泄漏（如总烃、硫化氢）。它也作为过程分析仪，监控反应器出入口的关键气体浓度，指导过程参数的调整，实现高级过程控制（APC），确保产品质量的稳定性和反应过程的安全性。

相关产品

AO2020 是一个平台，它需要搭配各种分析模块才能工作，因此其相关产品主要是其家族成员和配套组件：

AO2040：这是Advance Optima系列的另一个主机机箱型号，通常比AO2020 拥有更大的尺寸和容量，支持更多的分析模块或额外的功能。

Uras26：这是ABB常用的NDIR红外分析模块，用于测量CO、CO2、SO2等气体，通常会作为插件模块安装到 AO2020 机箱内。

Magnos28：这是ABB的高精度顺磁式氧气分析模块，也是 AO2020 常用的配置之一，用于准确测量燃烧过程中的氧气浓度。

Fid20/Limas11：分别是ABB的总烃分析仪模块和紫外/可见光分析模块，它们可以灵活集成到 AO2020 平台，扩展其分析能力。

EL3000系列：这是ABB EasyLine系列分析仪，属于结构更紧凑的分析仪系列，功能上可能与 AO2020 有重叠，但集成度和扩展性略有不同。

安装与维护

安装前准备：安装 ABB AO2020 系统，绝对不能当成安装一个普通I/O模块那么简单。首先要确认现场环境满足IP防护等级要求，如果选配了IP54或IP65外壳，需确保正压吹扫系统的气源供应稳定且洁净。安装时，应将 AO2020 机箱稳定地固定在19英寸标准机柜内，并确保预留足够的空间用于气体样品的管线连接、电源接线和维护。所有气体采样管路必须清洁、气密性良好，并遵循最短路径原则，以保证分析的响应速度和准确性。接通AC 100-240V电源前，必须严格检查接地（Grounding）是否可靠，避免电磁干扰影响分析精度。

维护建议：AO2020 的维护主要是“养”和“校”。“养”就是定期清洁采样探头、过滤器、冷凝器等预处理系统，这是保证分析仪精度的第一步，预处理系统一旦堵塞或失效，AO2020 测出的数据就是废品。其次是“校”，即定期进行校准（Calibration），使用标定气体对系统进行零点（Zero Point）和量程（Span）校准，确保分析结果的准确性。作为集成模块，ABB AO2020 内部的分析模块大多具备远程诊断能力，应定期通过上位机软件检查模块的运行状态、光源寿命（对于NDIR/UV模块）等关键参数，做到预防性维护（Preventive Maintenance），在故障发生前就进行干预。
