ABB AI895 3BSC690089R1 – 8 通道模拟量输入模块，S800 I/O 核心，支持 HART！

描述

ABB AI895 3BSC690089R1：这块ABB 8 通道模拟量输入模块，是 ABB S800 I/O 系统中的核心数据采集部件。它具备 8 个 4-20mA 的单端模拟量输入通道，能够直接连接 2 线制或 4 线制变送器，并集成 HART (Highway Addressable Remote Transducer) 通信功能，实现现场智能仪表的配置和诊断。更重要的是，它在每个通道都内置了本安保护 (Intrinsic Safety protection)，可以直接连接危险区域的设备，无需额外的外部本安栅，大大简化了布线和降低了成本。该模块广泛应用于石油、化工、制药等对数据采集精度和安全有高要求的工业领域。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！

产品详细说明

ABB AI895 3BSC690089R1 产品概述

ABB 的 AI895 3BSC690089R1 模块，那可是你工业现场的“数据侦察兵”和“信号转换器”！它是一个高性能的8 通道模拟量输入模块，作为 ABB S800 I/O 分布式输入/输出系统中的关键组件而存在。简单来说，如果你需要从现场的各种传感器、变送器（比如温度变送器、压力变送器、流量计等）采集 4-20mA 标准模拟量信号，并且需要兼顾防爆安全和智能通信，那么这个模块就是实现这一切的核心。

这块模块最突出的特点就是它的本安保护 (Intrinsic Safety protection) 功能。在石油、化工、制药等存在易燃易爆气体或粉尘的危险区域，传统设备需要通过昂贵的外部本安栅才能连接到控制系统。而 AI895 3BSC690089R1 的每个通道都内置了本安保护元件，可以直接连接位于危险区域（例如 Zone 0/1/2）的 2 线制或 4 线制防爆认证变送器，无需额外加装本安栅，这不仅大大简化了系统布线，降低了工程成本，也提升了系统的整体安全性。

此外，它还支持 HART (Highway Addressable Remote Transducer) 通信协议。这意味着你不仅可以接收传统的 4-20mA 模拟量信号，还能通过同一对线缆与现场的智能 HART 仪表进行数字通信。你可以远程配置仪表参数、进行诊断、校准，甚至是获取额外的过程变量信息，极大地提升了现场仪表的管理效率和系统诊断能力。

AI895 3BSC690089R1 拥有 8 个单端输入通道，具备 12 位的分辨率，确保了高精度的数据采集。它能为 2 线制变送器提供电源，并且具备电流限制功能，确保系统运行稳定可靠。前面板的 LED 指示灯则提供了直观的模块状态和 HART 通信状态显示，方便现场人员进行快速诊断。总而言之，AI895 3BSC690089R1 是 ABB 为危险区域和高性能工业过程控制提供的高效、安全、智能的数据采集解决方案。

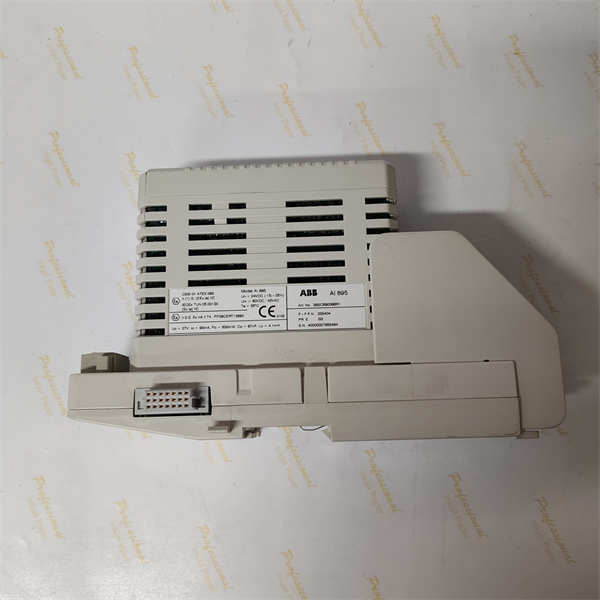

ABB AI895 3BSC690089R1

ABB AI895 3BSC690089R1 技术规格

主要特点和优势

咱们这 ABB AI895 3BSC690089R1 模拟量输入模块，那可是 ABB 在过程自动化领域的“杀手锏”，身上带着一大堆让你在工业现场“游刃有余”的“真本事”，每一项都能让你的自动化系统“更上一层楼”！

首先，它最大的亮点就是卓越的本安保护与危险区域直连能力 (Exceptional Intrinsic Safety Protection and Direct Hazardous Area Connection)。在石油、化工、制药等对安全要求极高的行业，设备连接到危险区域是头等大事。AI895 3BSC690089R1 的每个通道都内置了本安隔离元件，这意味着你可以直接连接位于危险区域（例如 Zone 0, 1, 2）的 2 线制或 4 线制防爆认证变送器，无需在控制柜外部额外安装昂贵的本安栅！这不仅大幅简化了布线和安装工作量，降低了系统成本，更重要的是，它从根本上提升了系统的安全性，减少了潜在的故障点。

其次，这玩意儿的强大的 HART 通信与诊断功能 (Powerful HART Communication and Diagnostic Capabilities) 也是一大优势。AI895 3BSC690089R1 不仅仅是接收 4-20mA 信号那么简单，它还集成了 HART 协议。这意味着通过同一对线缆，你不仅能获取过程值，还能远程与现场的智能 HART 仪表进行数字通信。你可以远程配置仪表参数、进行在线诊断、校准，甚至获取额外的辅助变量。这极大地提高了现场仪表的可管理性 (Instrument Manageability) 和系统诊断的深度 (Diagnostic Depth)，让你能够更早地发现并解决问题，从而减少维护成本和非计划停机时间。

再者，AI895 3BSC690089R1 还具备高精度数据采集与稳健的工业级设计 (High-Precision Data Acquisition and Robust Industrial Design)。它拥有 8 个 12 位分辨率的输入通道，能够确保高精度、高可靠地采集现场的模拟量信号。作为 ABB S800 I/O 系列的一部分，它按照最高工业标准设计和制造，能够承受宽范围的温度、湿度、振动以及电磁干扰，确保在恶劣的工业环境下也能长时间稳定运行。其模块化设计和与 ABB 模块端子单元 (MTU) 的完美兼容性，使得安装、配置和维护都非常便捷。选择 AI895 3BSC690089R1，就是选择一个安全、智能、高效且高可靠的工业过程数据采集解决方案，让你的生产线持续高效安全运转！

应用领域

咱们这 ABB AI895 3BSC690089R1 模拟量输入模块，作为 ABB S800 I/O 系统的“数据触角”，那应用范围可广了，尤其是在那些对过程数据采集精度、本安安全要求以及现场仪表智能管理有极高要求的工业领域，它简直就是“不可或缺”！

首先，在石油和天然气行业，这是它的“主场”。无论是炼油厂、天然气处理厂、海上钻井平台，还是管道输送系统，都存在大量的危险区域和需要精确监测的温度、压力、流量等模拟量信号。AI895 3BSC690089R1 的本安功能使其能够直接连接到危险区域的防爆变送器，大大简化了系统复杂性，同时 HART 功能也方便了现场仪表维护和管理。

其次，在化工和制药行业，这两个行业对过程控制的精度、安全性和合规性都有着极其严格的要求。AI895 3BSC690089R1 能够为反应釜、精馏塔、存储罐等关键设备的模拟量参数提供高精度、高安全性的数据采集，确保生产过程符合规范，产品质量稳定。

再来，在电力行业（例如火电厂、核电站的辅助系统）、水处理行业以及一些通用制造业（如食品饮料、冶金等），虽然不一定都涉及危险区域，但对过程参数的精确监测和远程诊断的需求同样强烈。AI895 3BSC690089R1 的高精度和 HART 功能使其在这些领域也能发挥重要作用，提升控制系统的性能和运维效率。

可以说，凡是涉及到从现场变送器采集 4-20mA 模拟量信号，特别是需要兼顾本安安全和 HART 智能仪表功能的场景，ABB AI895 3BSC690089R1 都是一个不可或缺的核心组件，它为你的工业过程控制系统提供了精确、安全且智能的“感知”能力。

ABB AI895 3BSC690089R1

相关产品

跟咱们的 ABB AI895 3BSC690089R1 模拟量输入模块搭档的兄弟们可不少，它们通常作为 ABB S800 I/O 系统或 800xA 控制系统的一部分，协同作战，才能发挥出最大的威力。

• ABB S800 I/O 模块端子单元 (MTU)：AI895模块本身需要插入到特定的 MTU 上才能工作。主要兼容的有：

• TU890 (Ex)：专为本安应用设计，用于连接危险区域的现场设备。
• TU891 (non-Ex)：用于非本安应用。
  • ABB S800 I/O 系列的其他 I/O 模块：包括数字量输入/输出 (DI/DO) 模块、模拟量输出 (AO) 模块、温度输入 (TC/RTD) 模块等，共同构成完整的现场 I/O 解决方案。
  • ABB AC 800M 控制器 (例如 PM8xx 系列)：S800 I/O 系统通过现场总线与上层的 AC 800M 控制器通信，AI895采集的数据会传输到控制器进行处理。
  • ABB Fieldbus Communication Interface (FCI) 模块：S800 I/O 通过这些通信接口模块（如 PROFIBUS DP, FOUNDATION Fieldbus HSE, Modbus 等）与控制器进行数据交换。
  • ABB 800xA 过程控制系统：作为上位监控和操作平台，通过网络与控制器和 I/O 模块连接，实现整个工厂的集中监控、操作、报警管理和历史数据分析。
  • 现场 HART 仪表/变送器：例如支持 HART 协议的压力变送器、温度变送器、流量计等，它们是 AI895的数据源。
  • ABB 编程和组态软件：用于对 S800 I/O 模块和 800xA 系统进行参数配置、控制逻辑编程和诊断。

这些产品共同构成了 ABB 完整、高效且高度可靠的工业自动化控制解决方案，确保你的生产流程始终处于“最佳状态”。

安装与维护

安装前准备

在把 ABB AI895 3BSC690089R1 这宝贝请上岗之前，兄弟你可得做足了功课！

1. 安全第一：务必确认与该模拟量输入模块相关的 ABB S800 I/O 系统以及整个现场供电都已完全切断，并且没有任何残余电压。这是安全底线，千万不能马虎！
2. 防静电保护：由于 AI895 3BSC690089R1是精密电子元件，务必佩戴防静电手套并采取其他 ESD (Electrostatic Discharge) 防护措施。静电对它可是“致命伤”。
3. 查阅手册：仔细阅读 ABB 官方提供的 AI895 3BSC690089R1产品手册以及其所属 S800 I/O 系统的安装指南。特别是要了解清楚它的安装位置（通常是插入到特定的 MTU (TU890 或 TU891) 上）、固定方式以及与现场仪表和控制器的正确接线方式。每个连接都得按规矩来，确保插拔到位，线缆牢固。
4. 环境检查：确保安装环境的温度、湿度、振动以及电磁兼容性都符合 ABB 的产品规范。良好的环境是它稳定运行的基础，尤其对于精密模拟量采集模块来说，环境因素非常重要。
5. 确认 MTU 型号：根据你的应用场景（是否涉及危险区域），选择正确的 MTU (TU890 用于本安应用，TU891 用于非本安应用) 是非常关键的一步，确保安全和功能兼容。

维护建议

咱们这 ABB AI895 3BSC690089R1 模块，在 ABB 的质量保障下，平时是比较“皮实”的，不需要你天天伺候。但为了让它“老当益壮”，长久为你服务，一些日常的“保养”是必不可少的。

1. 定期检查指示灯：AI895模块前面板通常会配备 LED 指示灯（例如故障 F、运行 R、警告 W 和 HART 通信 Tx）。它们是模块的“健康指示器”，一旦有异常灯亮起，就得赶紧查阅手册，找出问题所在并及时处理。
2. 检查接线：定期检查所有连接到模块的信号线缆和接线端子有没有松动、氧化或损坏，特别是来自现场变送器的线缆，确保连接牢固，信号传输稳定。
3. 清洁防尘：如果模块表面有灰尘堆积，可以用干燥的软刷或压缩空气轻轻清理，保持良好的散热。切记，清理前务必断电。
4. 避免带电操作：非专业人士不要随意拆卸 AI895 3BSC690089R1 的盖板或者内部零件，更不要带电插拔（除非手册明确指出支持热插拔）。操作不当可能导致模块损坏甚至系统故障。
5. 利用诊断工具：ABB 的 S800 I/O 和 800xA 系统通常提供丰富的诊断工具和 HART 仪表管理功能。要充分利用这些工具进行日常监控、故障预警以及 HART 仪表的状态诊断和参数调整。
6. 寻求专业帮助：如果遇到自己解决不了的难题，或者需要专业的故障诊断和维修，别犹豫，直接联系我们。我们有经验丰富的工程师团队，能够提供专业的服务，保证你的 ABB 自动化系统时刻处于最佳工作状态！
