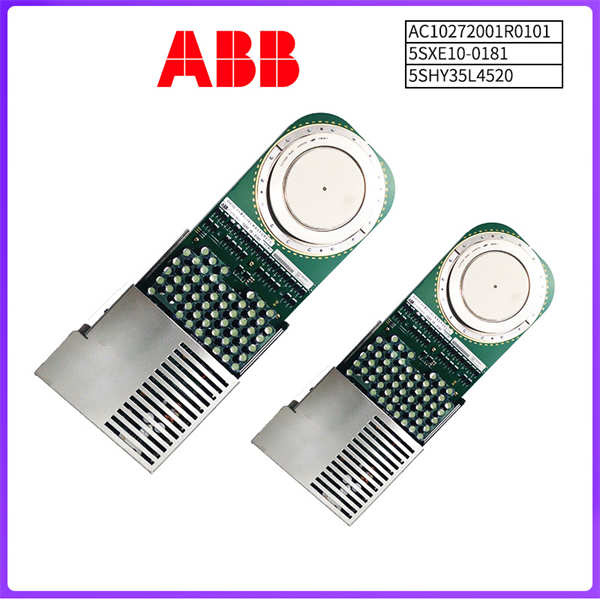

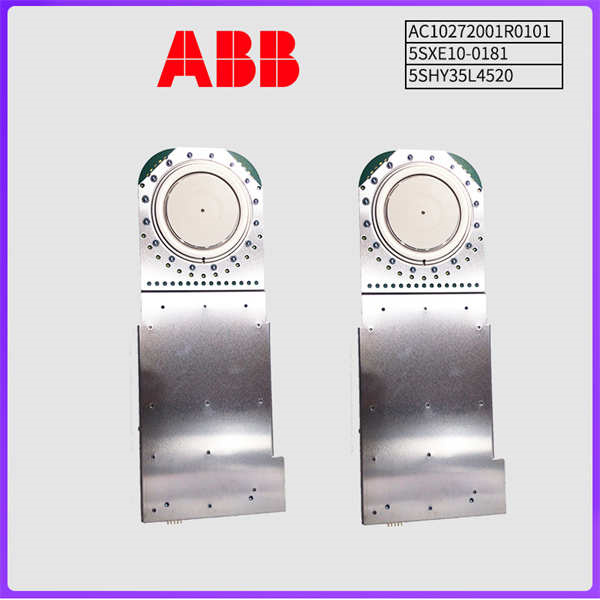

ABB AC10272001R0101 5SXE10-0181 5SHY35L4520 – IGCT模块，高压大功率核心！

描述

ABB AC10272001R0101 5SXE10-0181 5SHY35L4520：这块IGCT模块，是ABB在高压大功率电力电子领域的核心技术结晶！核心功能：作为高性能功率半导体器件，用于高压、大电流的电力转换，具备低导通损耗、高开关速度和高可靠性。电压额定值：4500V，电流额定值：4000A。它就是你搞定高压变频、电机驱动和HVDC系统稳定运行的“杀手锏”。别瞅了，原厂正品，售后无忧，咱家就是你搞定电力电子的靠山，没毛病！

产品详细说明

ABB AC10272001R0101 5SXE10-0181 5SHY35L4520 产品概述

聊到 ABB AC10272001R0101 5SXE10-0181 5SHY35L4520 这块板子，咱们得知道它的“江湖地位”。这可不是随便一块电路板，它是一款高性能的IGCT (Integrated Gate-Commutated Thyristor) 模块，由ABB这样世界级的电力和自动化技术公司生产。IGCTs是高压大功率电力电子领域的关键半导体器件，它结合了传统晶闸管的低导通损耗优势和GTO (Gate Turn-Off Thyristor) 甚至IGBT (Insulated Gate Bipolar Transistor) 的快速开关能力。

具体来说，5SHY35L4520 是这个IGCT模块的核心型号，表示它是一款具备4500V电压额定值和4000A电流额定值的非对称型IGCT。5SXE10-0181 通常代表了该模块的驱动单元或集成的门极驱动电路部分，这正是IGCT的关键所在，它简化了外部驱动电路的设计，提高了模块的集成度和可靠性。而 AC10272001R0101 则是ABB的内部物料编号或总成编号，表明这是一个完整的、可即插即用的模块组件。

在电力、能源、重工业等领域，像高压变频器、大功率电机驱动系统、高压直流输电 (HVDC) 换流阀、风力发电变流器、以及用于电网无功补偿的STATCOM等设备中，都需要这种能够处理极高电压和电流，并且需要快速开关的功率半导体。ABB AC10272001R0101 5SXE10-0181 5SHY35L4520 的作用就是实现电能的高效转换和控制，确保这些大功率系统的稳定运行和优化性能。没有它，这些高压设备就无法实现精确的功率控制，甚至无法正常工作。

ABB AC10272001R0101 5SXE10-0181 5SHY35L4520 技术规格

参数名称	参数值
产品型号	AC10272001R0101 5SXE10-0181 5SHY35L4520
制造商	ABB
产品类型	集成门极换流晶闸管 (IGCT) 模块
核心型号	5SHY35L4520
驱动单元型号	5SXE10-0181 (集成门极驱动)
额定阻断电压 (VDRM​)	4500 V
额定通态电流 (IT(GQM)​)	4000 A (取决于散热条件)
门极驱动	集成式
关断能力	高（无缓冲电路关断能力）
开关频率	针对中频应用优化 (< 1 kHz)
电磁兼容性	高电磁抗扰性
电源要求	交流或直流供电 (取决于驱动电路)
冷却方式	通常需要外部散热（如水冷）
物理尺寸	约 173 mm (宽) x 41 mm (高) x 439 mm (深)
产品重量	约 3.3 kg (不含散热器)
特点	低导通损耗，高开关速度，高可靠性，集成驱动

主要特点和优势

ABB AC10272001R0101 5SXE10-0181 5SHY35L4520 这款IGCT模块，能在高压大功率市场占据一席之地，那是有真本事的。首先，它最突出的就是卓越的功率处理能力。具备4500V的阻断电压和4000A的通态电流能力，这意味着它能轻松驾驭那些动辄几兆瓦甚至几十兆瓦的电力转换系统。在高压变频器中，它能处理巨大的能量流，确保电机在各种负载下都能稳定、高效地运行。

其次，它的高效能和低损耗特性那也是没得说。IGCT技术结合了晶闸管的低导通损耗和晶体管的快速开关能力，这意味着在导通时，能量损耗极低，大大减少了热量产生，提升了整个电力转换系统的效率。同时，它的高关断能力（即使没有缓冲电路也能有效关断）和优化的中频开关特性，使得系统设计更加简洁，成本更低，同时也能满足大部分高功率应用对动态响应的要求。

再有，就是它那高集成度和无与伦比的可靠性。5SXE10-0181 驱动单元的集成，简化了外部控制电路的设计，减少了元器件数量，自然就提升了整体系统的可靠性。ABB作为行业的领导者，对这种核心功率半导体产品的设计和制造都遵循最严苛的工业标准，确保其在恶劣环境下也能长期稳定运行。高电磁抗扰性也使得它在复杂的工业电磁环境中表现出色。这种集成的、高可靠性的设计，不仅降低了用户的设计复杂度，也大大减少了后期维护的成本和停机时间，为关键工业应用提供了坚实的保障。

The ABB AC10272001R0101 5SXE10-0181 5SHY35L4520 IGCT module stands out in high-power electronics due to its remarkable capabilities. Its foremost advantage is its superior power handling capacity. With impressive voltage (4500V) and current (4000A) ratings, this module is engineered to manage substantial power flows, making it ideal for large-scale applications such as high-voltage drives and industrial converters, ensuring stable and efficient operation under extreme conditions.

Furthermore, it offers exceptional efficiency and low losses. Leveraging IGCT technology, the module combines the low conduction losses characteristic of thyristors with the fast switching capabilities of transistors. This design minimizes energy dissipation as heat, significantly improving the overall efficiency of power conversion systems. Its high snubberless turn-off capability and optimization for medium frequency switching further simplify circuit design, reduce component count, and enhance system performance and reliability.

Finally, the ABB AC10272001R0101 5SXE10-0181 5SHY35L4520 excels in high integration and reliability. The integrated gate drive unit (5SXE10-0181) streamlines external control circuitry, which in turn reduces system complexity and potential points of failure. Manufactured to stringent industrial standards by ABB, a leader in power technology, this module is built for resilience against harsh industrial environments, offering high electromagnetic immunity. This robust and integrated design not only simplifies system development but also significantly lowers long-term maintenance costs and minimizes downtime, providing robust support for critical industrial applications.

应用领域

ABB AC10272001R0101 5SXE10-0181 5SHY35L4520 这款IGCT模块，由于其卓越的高压大功率处理能力和高效能特性，主要应用于对电力转换质量、效率和可靠性有极高要求的领域。首先，最典型的就是高压变频器 (MV Drives)。在钢铁、矿山、石化、电力等重工业领域，大型电机需要高压变频器进行精确的速度和转矩控制，5SHY35L4520 在其中作为核心开关器件，确保了电机的高效运行和节能。

其次，在高压直流输电 (HVDC) 系统中，它扮演着至关重要的角色。HVDC系统用于长距离、大容量输电，或者连接不同电网。IGCT模块在换流阀中进行高压大电流的交直流转换，实现电能的高效传输和稳定控制。

再来，风力发电变流器也是其重要应用领域。随着风电向大容量、高电压发展，IGCT模块能够处理风机输出的脉动直流电，并将其转换为高质量的交流电并入电网。此外，它还在铁路牵引系统、船用电力推进系统、电网无功补偿装置 (STATCOM) 等需要高效、可靠、紧凑型电力电子转换方案的领域发挥着核心作用。可以说，凡是需要将电力从一种形式高效转换为另一种形式，并且要求高电压、大电流处理能力的关键场合，ABB AC10272001R0101 5SXE10-0181 5SHY35L4520 都是不可或缺的“心脏”元件。

相关产品

与 ABB AC10272001R0101 5SXE10-0181 5SHY35L4520 紧密相关的，主要是ABB在高压电力电子领域中的其他高性能功率半导体器件和相关组件。例如：



其他型号的IGCT模块: ABB提供了不同电压和电流等级的IGCT模块，如 5SHY65L4520（更高电流等级）或 5SHY50L6500（更高电压等级），这些都属于同一系列产品，用于满足不同应用场景的需求。



IGBT模块 (Insulated Gate Bipolar Transistor): 虽然IGCT在某些高压大功率应用中表现优异，但在中低压或特定高频应用中，ABB的IGBT模块（如 5SNDxxxx 系列）也是主流选择。



门极驱动单元 (Gate Driver Units): 尽管 5SXE10-0181 已是集成驱动，但对于某些定制或分立式IGCT，可能会有单独的门极驱动板，它们是IGCT正常开关的“大脑”。



散热器 (Heat Sinks) 和冷却系统 (Cooling Systems): 由于IGCT模块处理大功率时会产生大量热量，高性能的散热器（如水冷散热器）是必不可少的配套设备，它们与模块的性能息息相关。



直流支撑电容器 (DC-Link Capacitors): 在变频器或HVDC系统中，用于直流环节储能和滤波的大容量电容器是与IGCT模块协同工作的关键无源器件。



保护和传感元件: 如电流传感器、电压传感器、以及过流、过压保护单元，它们是保障IGCT模块及其所在系统安全运行的重要组成部分。



这些产品与 ABB AC10272001R0101 5SXE10-0181 5SHY35L4520 共同构成了完整的电力电子转换和控制系统。

安装与维护

安装指南

在安装 ABB AC10272001R0101 5SXE10-0181 5SHY35L4520 这一类高压大功率IGCT模块时，务必遵循严格的安全规范和制造商的安装手册。



安全第一: 确保所有相关设备电源已完全切断，并执行LOTO (Lockout/Tagout) 程序，防止意外通电。高压直流电容可能存有残余电荷，必须进行充分放电。



ESD防护: 佩戴防静电手套和腕带，在防静电工作区进行操作，防止静电损坏敏感电子元件。



散热器准备: IGCT模块必须安装在专用的高性能散热器（通常是水冷或大尺寸风冷）上。确保散热器表面清洁、平整，并涂抹适量的导热硅脂，以确保模块与散热器之间良好的热接触。



精确安装: 小心对齐模块，将其放置在散热器上，并按照制造商规定的力矩均匀拧紧固定螺钉。不正确的安装力矩可能导致模块损坏或散热不良。



电气连接: 仔细检查所有高压主回路连接、门极驱动信号线以及辅助电源连接，确保接线正确、牢固，无松动，且符合绝缘要求。



调试: 初次通电前，进行详细的绝缘测试和接线检查。按照制造商的指导进行逐步上电和功能测试。



维护建议

为了确保 ABB AC10272001R0101 5SXE10-0181 5SHY35L4520 长期稳定可靠运行，定期的维护是必不可少的。



定期清洁: 保持IGCT模块及其周围环境的清洁，清除灰尘、油污，特别是散热器翅片上的积尘，以确保良好的散热效果。可以使用无纺布和专用清洁剂，但要避免使用腐蚀性液体。



散热系统检查: 定期检查冷却液的液位和质量（对于水冷系统），确保冷却循环畅通无阻，泵和风扇工作正常。检查是否有泄漏。



连接检查: 定期检查主回路端子、门极连接器和辅助电源连接的紧固情况，防止因震动或热胀冷缩导致的松动。



性能监测: 在条件允许的情况下，利用系统自带的诊断功能或外部测量设备，监测IGCT模块的工作温度、电流波形和开关状态，及时发现异常并进行处理。



环境控制: 确保设备运行环境的温度、湿度和空气质量符合制造商规范，避免极端工况。



备件管理: 对于关键IGCT模块，建议备有少量备件，以应对突发故障，缩短停机时间。
