ABB AB91-1 HESG437479R1 HESG437899 | Advant Controller 450 数字量输出模块套件 | 高可靠性开关量驱动解决方案

描述

关键技术规格

• 产品型号: AB91-1（子模） + HESG437479R1（载板） + HESG437899（端子连接器）
• 制造商: ABB
• 所属系统: ABB Advant Series – Advant Controller 450（AC 450）及部分 AC 410 系统
• 输出类型: 16路独立数字量输出，高边开关（Sourcing），提供 +24 VDC 至负载
• 输出电压: +24 VDC（由外部电源供电，模块仅提供开关通路）
• 最大负载电流: 每通道 0.5 A，总模块电流 ≤ 4.0 A
• 负载类型: 支持阻性、感性负载（建议并联续流二极管用于电磁阀等感性设备）
• 隔离方式: 通道对背板光电隔离（≥500 VAC）
• 响应时间: ON < 1 ms，OFF < 2 ms（典型值）
• 安装结构: AB91-1 插入 HESG437479R1 载板，整体安装于 AC 450 I/O 机架；HESG437899 为可插拔弹簧式端子块
• 工作温度: 0°C 至 +60°C

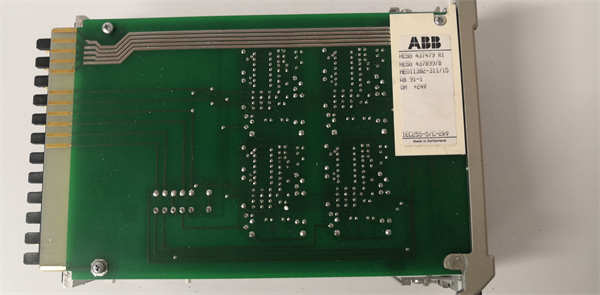

AB91-1 HESG437479R1 HESG437899

功能定位与应用场景分析

AB91-1 HESG437479R1 HESG437899 是 ABB Advant Controller 450 系统中一套完整的数字量输出（DO）解决方案，专为驱动现场执行机构而设计。在 Advant 架构中，该套件作为控制逻辑的“执行终端”，接收来自 AC 450 CPU 的指令，将内部逻辑状态转化为物理电气信号，直接控制如停机继电器、燃料切断阀、报警灯、电机启停接触器等关键设备。

其模块化三件套设计（子模+载板+端子）是 Advant 系统的典型特征：AB91-1 负责逻辑处理与驱动电路；HESG437479R1 提供与背板的机械固定、电源分配及通信接口；HESG437899 则实现现场接线的快速连接与断开。这种分离结构极大提升了维护效率——故障时仅需更换子模或端子块，无需整单元拆除。

典型应用场景包括：

• 场景一：用于燃煤电厂锅炉保护系统，驱动主燃料跳闸（MFT）继电器，在检测到炉膛压力高或火焰丧失时切断燃料供应
• 场景二：在石化装置压缩机控制系统中，输出信号至润滑油泵启停接触器及防喘振阀电磁阀，实现联锁保护
• 场景三：作为仍在运行的 Advant AC 450 系统的关键备件，用于替换老化或损坏的 DO 单元，保障老旧装置安全服役至生命周期终点

质量标准与测试流程

数字输出模块的失效（如输出短路、开路或粘连）可能导致保护拒动或误动，直接威胁设备与人员安全。我们对每一套 AB91-1 + HESG437479R1 + HESG437899 实施严格的带载功能验证：

• 外观与清洁：检查 AB91-1 子模 PCB 无烧痕、电容无鼓包；HESG437479R1 载板连接器无氧化；HESG437899 端子簧片弹性正常，确保长期接触可靠性。
• 上机实测：将完整套件安装于真实 AC 450 I/O 机架（含 PM510 CPU 和模拟输入模块），连接 16 路 24 VDC / 0.3 A 阻性负载（模拟继电器线圈），进行 48 小时连续循环开关测试（每通道 ≥500 次动作）。
• 功能诊断：通过 Advant Composer 或早期工程工具下发强制输出命令，验证每通道 ON/OFF 状态准确性、响应延迟及输出压降（<0.8 V @ 0.5 A）；测试感性负载（带续流二极管）下的反电动势抑制能力。
• 质保承诺：仅通过全部电气性能、机械寿命与系统通信测试的套件方可出库，并提供 12 个月功能性质量保证，覆盖驱动晶体管老化、光耦失效及端子接触不良风险。

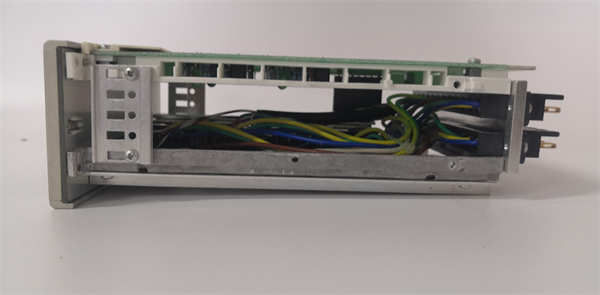

AB91-1 HESG437479R1 HESG437899

兼容性与升级路径 (技术支持)

为确保 AB91-1 三件套 在您的 Advant 系统中安全可靠地驱动现场设备，请务必核对以下关键信息：

• 硬件/固件：AB91-1 适用于 AC 450 及部分 AC 410 系统，但需确认 CPU（如 PM510）固件版本支持该 DO 模块地址映射。旧版系统可能需更新配置数据库。
• 配套组件：HESG437899 为弹簧压接式端子块，与早期螺丝端子（如 HESG437898）针脚定义不同，不可混用；外部 24 VDC 电源必须独立提供，不得由模块自身供电。
• 替代关系：AB91-1 是 AB91 的修订版（通常 Rev B/C），功能完全兼容。若仅需少量输出通道，也可评估使用 AB90 系列（8通道），但需匹配对应载板。
