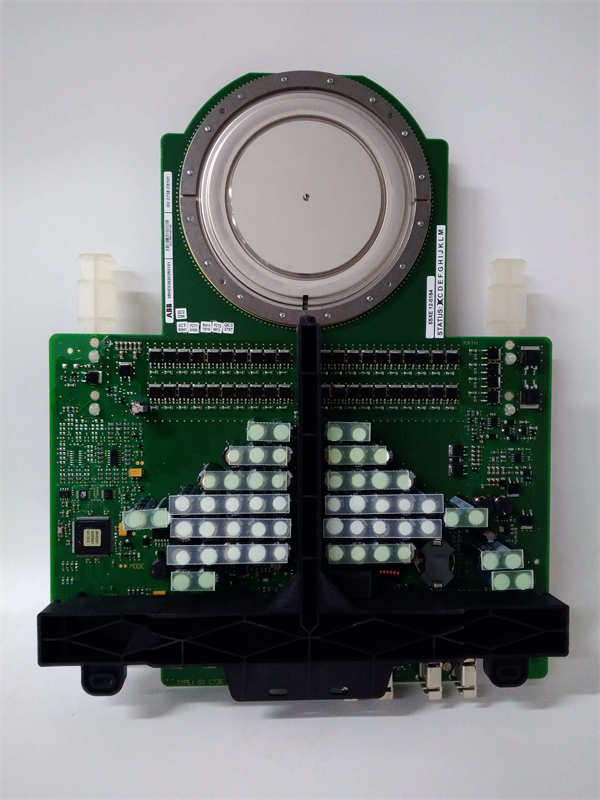

ABB 5SHY4045L0006 | 高压IGBT门极驱动单元 | 适配5SXE12-0184模块的HVDC阀级驱动方案

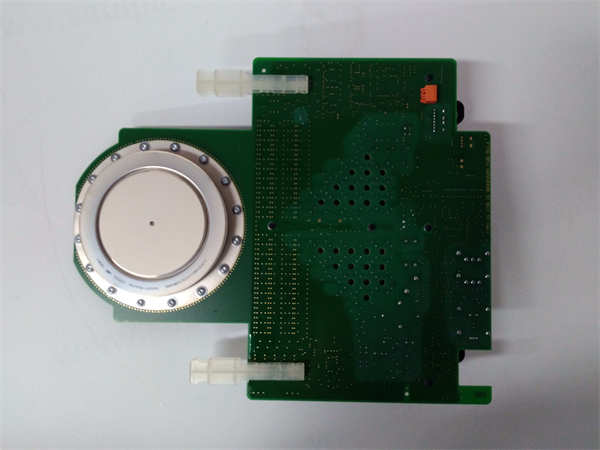

ABB 5SHY4045L0006 | 高压IGBT门极驱动单元 | 适配5SXE12-0184模块的HVDC阀级驱动方案 - 图片 2

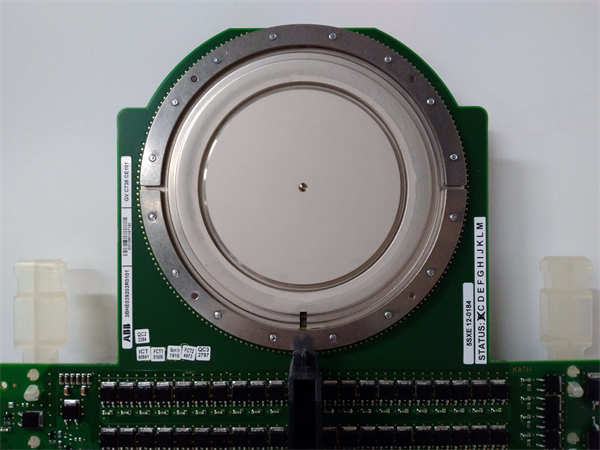

ABB 5SHY4045L0006 | 高压IGBT门极驱动单元 | 适配5SXE12-0184模块的HVDC阀级驱动方案 - 图片 3
ABB 5SHY4045L0006 | 高压IGBT门极驱动单元 | 适配5SXE12-0184模块的HVDC阀级驱动方案 - 图片 4

ABB 5SHY4045L0006 | 高压IGBT门极驱动单元 | 适配5SXE12-0184模块的HVDC阀级驱动方案

  • 型号:
    • 门极驱动单元：5SHY4045L0006（订货号 3BHB030310R0001）
    • 阀控制板：GVC736CE101（订货号 3BHE039203R0101）
    • 功率模块：5SXE12-0184（1700 V / 1800 A IGBT）
  • 品牌: ABB
  • 核心功能: 构成ABB HVDC Light® 换流阀的核心子系统，实现对5SXE12-0184 IGBT模块的高可靠性驱动、实时保护、PWM信号解析及阀塔级状态反馈。
  • 质保标准: 12个月质保，经高压隔离、驱动时序、保护逻辑、板间通信及系统级联动测试。
分类：

描述

关键技术规格

  • 门极驱动单元 (5SHY4045L0006)
    • 适配模块: 5SXE12-0184（1700 V, 1800 A IGBT）
    • 驱动输出: +15 V / −10 V，峰值电流 ±35 A
    • 隔离电压: ≥ 12 kV AC（1 min），符合IEC 61800-5-1
    • 保护功能: 退饱和检测（DESAT）、过流关断（<2 μs）、欠压锁定（UVLO）、过温监测
    • 通信方式: 双向光纤链路（发射/接收），速率 ≥ 10 Mbps
  • 阀控制板 (GVC736CE101)
    • 功能定位: 阀塔级中央控制单元，接收来自VCU（Valve Control Unit）的PWM指令
    • 接口能力: 支持最多24路GDU光纤连接，集成电源管理、状态采集与故障汇总
    • 诊断输出: 提供FLT（故障）、RDY（就绪）、TEMP（温度）等硬接点信号至控制系统
    • 工作电源: 24 VDC ±10%，最大功耗 ≤ 30 W
  • 系统级参数
    • 所属平台: ABB HVDC Light®, STATCOM, MMC-based FACTS
    • 适用拓扑: 两电平或模块化多电平换流器（MMC）中的子模块驱动层
    • EMC等级: IEC 61000-4 Level 4（适用于高压电力电子环境）
    • 工作温度: −25°C 至 +85°C（阀塔内部强制风冷环境）
5SHY4045L0006 3BHB030310R0001 3BHE039203R0101 GVC736CE101 5SXE12-0184

5SHY4045L0006 3BHB030310R0001 3BHE039203R0101 GVC736CE101 5SXE12-0184

功能定位与应用场景分析

ABB 5SHY4045L0006 + GVC736CE101 + 5SXE12-0184 共同构成现代柔性直流输电（HVDC Light®）换流阀中一个完整的“阀臂单元”（Valve Arm Segment）。该子系统解决了高压大功率场景下IGBT精确开关控制与毫秒级故障响应的核心挑战——在数千安培电流和数十千伏电压应力下，确保每个IGBT在正确时刻导通/关断，并在短路等异常工况下实现微秒级自保护。

GVC736CE101作为本地智能节点，不仅分发PWM信号至多个5SHY4045L0006驱动卡，还实时汇总各GDU的状态（如DESAT触发、电源异常），并通过硬接点或光纤反馈至上级VCU。这种分层架构极大提升了系统可维护性：单个IGBT故障不会导致整个阀停运，运维人员可精准定位到具体阀层。

典型应用场景包括：

  • 场景一：用于±320 kV海上风电并网HVDC工程的MMC换流站，每个子模块由5SXE12-0184 + 5SHY4045L0006构成，GVC736CE101负责子模块集群管理。
  • 场景二：作为城市电网STATCOM装置的功率单元，支撑动态无功补偿，应对负荷突变引起的电压闪变。
  • 场景三：用于在运HVDC Light系统的阀塔备件替换，解决因GDU光耦老化、GVC板电源芯片失效导致的误闭锁问题。
  • 场景四：在新建跨境互联项目中，作为标准化阀组件部署，支持远程诊断与预测性维护。

质量标准与测试流程

我们深知，阀级电子部件的失效可能导致换流阀闭锁、功率中断甚至设备损毁。因此，我们对每一套子系统执行端到端的功能与可靠性验证：

  • 外观与清洁：检查GVC736CE101 PCB污染、5SHY4045L0006高压区爬电痕迹、光纤接口磨损，并进行专业除尘与防静电处理。
  • 单板功能测试：
    • 对GVC736CE101：验证24路光纤驱动输出、电源管理电路、FLT/RDY信号逻辑。
    • 对5SHY4045L0006：执行12 kV隔离耐压、DESAT阈值（9.5 V ±0.5 V）、关断延迟（<2 μs）测试。
  • 板间联动测试：将GVC736CE101与4–8个5SHY4045L0006组成微型阀段，注入模拟PWM信号，验证同步性、故障上报与闭锁逻辑。
  • 热循环老化：在−10°C ↔ +70°C环境下进行5次完整热循环，验证焊点可靠性与器件稳定性。
  • 质保承诺：仅当所有组件通过电气、通信、热应力及系统联动测试后，才附完整测试报告出库，并提供12个月功能性质量保证。
5SHY4045L0006 3BHB030310R0001 3BHE039203R0101 GVC736CE101 5SXE12-0184

5SHY4045L0006 3BHB030310R0001 3BHE039203R0101 GVC736CE101 5SXE12-0184

兼容性与升级路径

为确保 5SHY4045L0006 + GVC736CE101 与您的HVDC阀系统完全兼容，请务必核对以下关键信息：

  • 硬件匹配：5SHY4045L0006 专用于 5SXE12-0184 模块；若使用5SXE10-xxxx或5SNA系列，需选用对应GDU（如5SHY3545Lxxxx）。
  • 控制层级：GVC736CE101 必须与上级 VCU（如PSUB或MVCU） 配合使用，其固件版本需匹配（通常要求VCU ≥ Rev 3.2）。
  • 替代关系：GVC736CE101 是 GVC736AE 的硬件修订版，优化了电源滤波电路；不可与早期GVC716系列混用。
  • 专业建议：不确定您的阀塔配置或故障现象？请提供：
    • 换流站名称或项目编号
    • 故障GDU/GVC板上的序列号（SN）
    • 控制系统报出的故障代码（如“GDU FLT on Arm X”）
