ABB 5SHY35L4520 / 5SXE10-0181 IGCT模块 – 高压大功率，性能卓越，工业心脏！

描述

ABB 5SHY35L4520 / 5SXE10-0181 / AC10272001R0101：这套组合是中高压变频器里的“大力金刚”。它能高效处理4500V的高压和高达4000A的大电流，以惊人的速度完成电力切换。额定电压：4500V，可控关断电流：4000A，封装：压装式。专为严苛工况而生，保障你的设备在极端环境下也能稳如泰山。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！

5SHY35L4520 / 5SXE10-0181 / AC10272001R0101 产品概述

ABB 5SHY35L4520，这个型号一亮出来，懂行的人就知道是ABB在电力电子领域的重磅产品。这通常与门极驱动单元5SXE10-0181以及其物料号AC10272001R0101一同使用，形成一个完整的功率控制解决方案。这是一款集成门极换向晶闸管（IGCT）模块，专为中高压、大功率应用而设计。它巧妙地结合了传统晶闸管的高压大电流处理能力和现代绝缘栅双极型晶体管（IGBT）的快速开关特性。这使得它在高功率电力转换中，不仅能承受极大的电能冲击，还能以惊人的速度完成开关操作，从而显著降低能量损耗，提高系统效率。

这款ABB 5SHY35L4520模块，在自动化系统中扮演着至关重要的角色，它通常是中高压变频器（如ACS6000系列）的功率单元核心。它的主要功能是将输入的电能，通过精确的脉冲宽度调制（PWM）控制，转换成适用于大型电机所需的电压和频率。你可以把它想象成一个超高速、超精准的“电能调配中心”，每秒开关成千上万次，以确保电机能够平稳、高效地运行。也正因为5SHY35L4520在电力转换中的核心地位，它的性能和可靠性，直接决定了整个传动系统的效率和稳定性，是整个系统的“定海神针”。

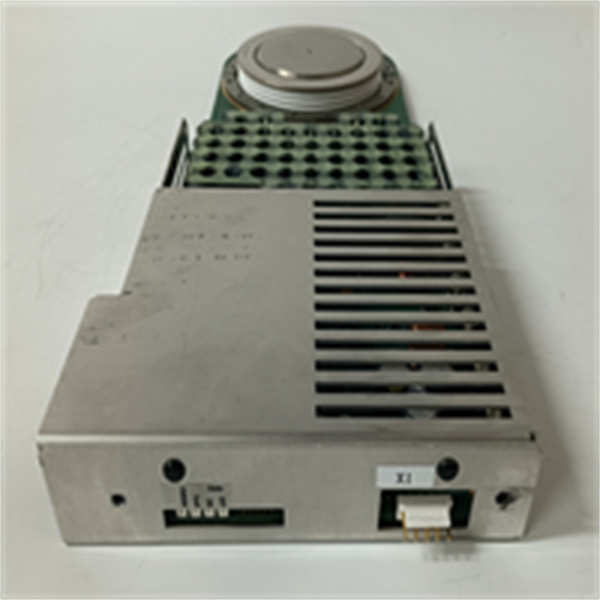

ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101

5SHY35L4520 / 5SXE10-0181 / AC10272001R0101 技术规格

主要特点和优势

提到ABB 5SHY35L4520/5SXE10-0181/AC10272001R0101这套组合，就不得不提它的核心技术——IGCT（集成门极换向晶闸管）。这技术牛就牛在它完美结合了GTO（门极可关断晶闸管）的高压大电流能力和IGBT（绝缘栅双极型晶体管）的快速开关、低损耗特性。IGCT模块的结构是“压装式”（Press Pack），这种封装方式使其具有极高的机械强度和热循环能力，能承受巨大的压力和温度变化，可靠性远超普通塑封模块。这就像是给它穿上了一层坚不可摧的“盔甲”，在严酷的工业现场也能稳如磐石。

其次，这板子的可靠性也是出了名的。ABB在设计之初就考虑到了严苛的工业环境，从元器件的选择到电路板的布局，都是按照最高标准来的。它能扛得住电磁干扰（EMI，Electromagnetic Interference）和震动，保证在各种恶劣环境下都能稳定运行。5SHY35L4520上集成了丰富的诊断和保护功能，一旦系统出现过压、欠压、过流、过热等情况，它能迅速反应并采取保护措施，防止变频器和电机损坏，这才是真正的“靠谱”。

再来，5SHY35L4520的兼容性和扩展性也相当到位。它支持通过光纤接口与主控单元进行高速通信，并且可以灵活地配置I/O接口，满足不同应用场景的需求。无论是需要Profibus、Modbus还是Ethernet/IP等现场总线（Fieldbus）协议，它都能轻松搞定。而且，作为ABB的核心产品，它能与同系列的控制盘、I/O扩展模块等无缝配合，形成一个完整的控制解决方案，省去了你各种兼容性上的烦恼。所以说，ABB 5SHY35L4520这张板子，不仅是ACS6000的心脏，更是整个传动系统的**“定海神针”**。

The ABB 5SHY35L4520 IGCT module, paired with its gate unit 5SXE10-0181, is the beating heart of high-power converters. Its primary advantage lies in the integration of ABB’s proprietary Integrated Gate-Commutated Thyristor (IGCT) technology. This powerful feature provides unparalleled dynamic performance and fast torque response by combining the high-voltage and current capabilities of a thyristor with the low-loss, fast-switching attributes of an IGBT. This board is engineered for extreme reliability, built to withstand harsh industrial environments with robust components and a press-pack design that resists electromagnetic interference and vibration. It features comprehensive diagnostic capabilities and sophisticated protection functions, safeguarding both the drive and the connected motor from various operational faults like overvoltage or overheating. The 5SHY35L4520 also boasts excellent connectivity and modularity, supporting high-speed communication via fiber optic links and easily integrating with various fieldbus protocols such as Profibus and Modbus. Its seamless compatibility with other ABB series modules makes it a versatile and dependable choice for demanding industrial automation tasks, ensuring stable and efficient operation for mission-critical processes.

应用领域

这块ABB 5SHY35L4520模块，主要就是给那些对功率等级、效率和可靠性要求极高的工业领域准备的。它的“主场”就是中高压变频器，在冶金、矿山、电力等重工业领域大有作为。比如在金属加工和冶金行业，像轧钢机、拉丝机这些重载设备，它能提供强大的扭矩控制，确保生产过程的稳定；在电力行业，它控制风力发电机、水泵和压缩机，实现高效节能；在轨道交通领域，它用于牵引变流器，为高速列车提供强大的动力。

还有，在石化行业，用于驱动大型泵、风机，这块ABB 5SHY35L4520模块能保证设备在各种工况下安全高效运行。在水处理和市政工程中，它能实现对水泵的精确控制，根据实际需求调整流量，达到节能降耗的目的。总之，只要你的设备需要变频调速，并且对性能、可靠性有极高的要求，5SHY35L4520绝对是首选。它不仅仅是一块板卡，更是保障你的生产线稳定、高效运转的**“幕后英雄”**。

相关产品

5SHY35L4510：与5SHY35L4520同系列的IGCT模块，但额定电流参数略有不同，作为其替代型号。

5SXE10-0181：这是与5SHY35L4520配套使用的门极驱动单元或控制单元，两者通常捆绑使用，不能单独工作。

AC10272001R0101：5SHY35L4520的订货物料号，与主型号通常指代同一个产品。

ACS6000：ABB的中高压变频器系列，5SHY35L4520模块是其内部的核心功率元件之一。

HVDC（高压直流输电）：这块IGCT模块也广泛应用于HVDC的功率转换器中，是其关键组件。

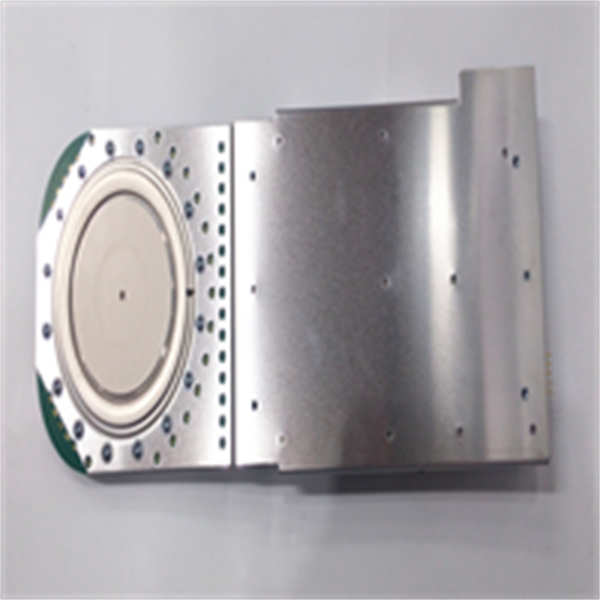

ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101

安装与维护

安装前准备：在安装ABB 5SHY35L4520/5SXE10-0181/AC10272001R0101之前，务必断开变频器所有电源，并等待一段时间确保内部电容放电完毕。使用防静电手环和工具，防止静电损坏敏感电子元件。由于它采用的是压装式封装，安装时必须使用专用夹具或设备，并严格控制施加的压力，确保模块与散热器之间接触良好、均匀，但又不能过大导致损坏。在安装过程中，确保所有表面清洁无尘，并且正确涂抹导热硅脂，以达到最佳热传导效果。

维护建议：5SHY35L4520/5SXE10-0181/AC10272001R0101模块的日常维护主要是保持变频器内部环境的清洁和干燥。定期用吸尘器或无尘布清理散热器上的灰尘，确保通风畅通。由于IGCT模块本身可靠性极高，一般不会轻易损坏，如果系统出现故障，应首先排查外围电路、控制板和驱动单元，而不是盲目怀疑模块本身。更换5SHY35L4520时，必须由专业人员进行，遵循正确的拆卸和安装流程，以避免二次损坏。
