ABB 5SHY35L4520 / 5SXE10-0181 | 高压IGBT门极驱动单元 | HVDC与STATCOM系统可靠性解决方案

描述

关键技术规格

• 产品型号: 5SHY35L4520（门极驱动板）、5SXE10-0181（子部件编号）、AC10272001R0101（ABB内部物料编码）
• 制造商: ABB
• 所属系统: ABB HVDC Light®、STATCOM、SVC 或其他基于模块化多电平换流器（MMC）或两电平/三电平拓扑的FACTS装置
• 适用功率器件: IGBT 模块（如 5SNA 系列）或光控/电控晶闸管（依具体项目配置）
• 驱动电压: ±15 V 至 ±20 V（典型），峰值驱动电流 ≥ 10 A
• 隔离方式: 光纤通信 + 高压隔离电源（隔离电压 ≥ 10 kV）
• 响应时间: 开关延迟 ≤ 200 ns，传输抖动 < 50 ns
• 诊断功能: 支持过流检测（DESAT）、短路保护、欠压锁定（UVLO）、温度监控及故障反馈至主控系统
• 通信接口: 双向光纤链路（通常为 ST 或 SMA 接口），用于接收触发脉冲与上报状态
• 工作环境: -25°C 至 +85°C（工业级），符合 IEC 60721-3-3 Class 3M3

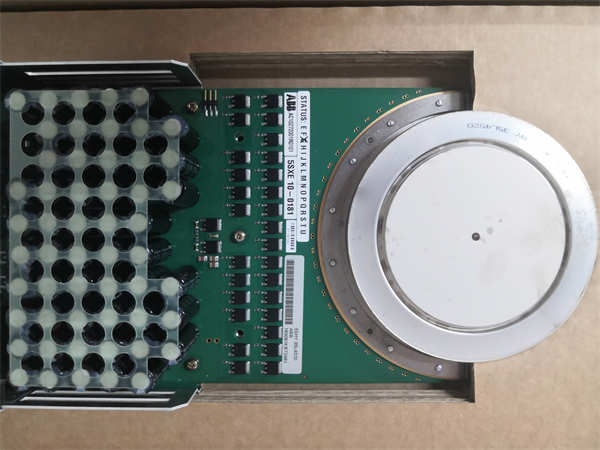

5SHY35L4520 5SXE10-0181 AC10272001R0101 ABB

功能定位与应用场景分析

ABB 5SHY35L4520（关联编码 5SXE10-0181 / AC10272001R0101）是 ABB 高压柔性输电系统中阀基电子设备（Valve Base Electronics, VBE）的核心组成部分，专为大功率电力电子换流阀设计。其核心任务是在微秒级时间内精确触发数百至上千个串联的 IGBT 或晶闸管，并在发生短路、过压或过热等异常时实现纳秒级关断，从而保护昂贵的功率模块免受损坏。该组件解决了高压直流（HVDC）和动态无功补偿（STATCOM）系统中“高可靠性触发”与“快速故障隔离”的关键技术挑战。

典型应用场景包括：

• 场景一：部署于±320 kV HVDC Light® 海上风电并网工程中，作为 MMC 子模块的门极驱动单元，确保数千个 IGBT 同步开关，维持直流电压稳定。
• 场景二：用于电网侧 ±100 Mvar STATCOM 装置，实时调节无功功率以支撑母线电压，在系统扰动期间提供毫秒级动态响应。
• 场景三：作为已投运10年以上的 SVC 或早期 HVDC 系统的关键备件，用于替换老化门驱板，避免因驱动失效导致整个阀塔停运，满足电网调度对可用率的强制要求。

质量标准与测试流程

在高压电力电子系统中，一个门极驱动单元的失效可能导致整个换流阀停机，甚至引发级联故障。因此，我们对 5SHY35L4520 类组件执行远超常规工业标准的验证流程：

• 外观与清洁：所有单元均进行显微镜级检查，确认无光耦老化、陶瓷电容裂纹、PCB 碳化或光纤接口污染；使用无离子清洗工艺去除助焊剂残留。
• 上机实测：模块将被安装到 ABB 兼容的测试平台（含模拟主控、高压隔离电源及 IGBT 负载），加载真实 HVDC 触发序列，进行不少于 72 小时的连续脉冲与故障注入测试。
• 功能诊断：通过高速示波器（≥1 GHz 带宽）验证驱动上升/下降时间、峰值电流及 DESAT 响应延迟；模拟光纤中断、电源跌落、过温等工况，确认故障信号能准确上传至主控；测试双光纤通道冗余切换功能。
• 质保承诺：仅通过全部电气性能、时序精度与故障保护测试的单元方可出库，并提供12个月质保，覆盖驱动IC、隔离电源、光收发器及保护逻辑电路的早期失效。

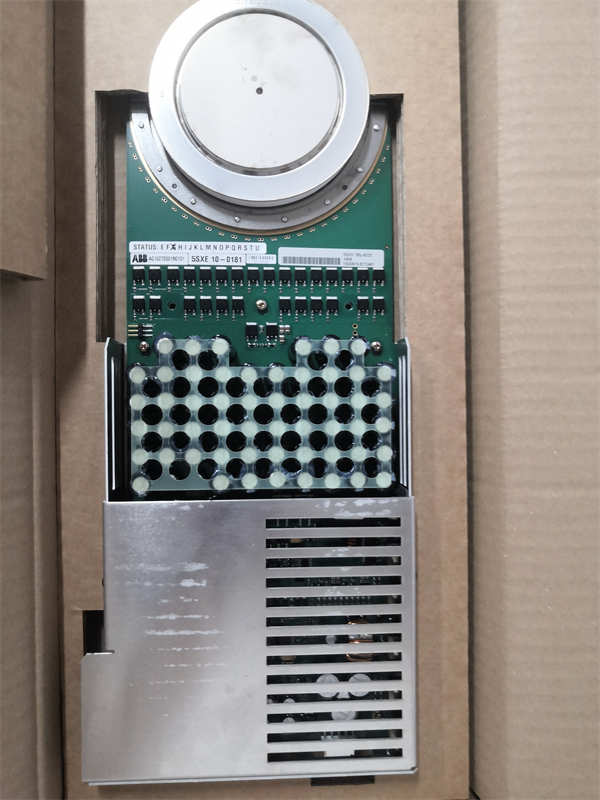

5SHY35L4520 5SXE10-0181 AC10272001R0101 ABB

兼容性与升级路径 (技术支持)

为确保 5SHY35L4520 / AC10272001R0101 100% 适用于您的 ABB 电力电子系统，我们的技术顾问提示您注意以下关键兼容性问题：

• 硬件/固件：请提供完整的项目名称（如 “Project X HVDC Link”）或 VBE 控制器型号（如 PUU、VCU 等），不同项目版本的触发逻辑、光纤协议和电源接口存在差异。
• 配套组件：该门驱板必须与特定型号的 ABB IGBT 模块（如 5SNA 2400E450300）及散热结构匹配；更换时需同步检查缓冲电路（Snubber）与均压电阻状态。
• 替代关系：5SHY35L4520 的后续演进型号可能包含 5SHY35L4521 或集成于新一代 IEGT-VBE 平台；若系统已升级至 ABB Ability™ 架构，则需采用全新驱动体系，不可直接替换。
