关键技术规格
- 产品型号: 5SHY3545L0020
- ABB订货号: 3BHE014105R0001
- 制造商: ABB
- 所属系统: ABB HVDC Light® / STATCOM / SVC Plus 换流阀系统
- 适配功率模块: 5SXE08-0166（1700V, 1200A IGBT模块）
- 驱动输出能力:
- 开通电压：+15 V ±1 V
- 关断电压：−8 V 至 −10 V（可调）
- 峰值输出电流：±30 A（瞬时）
- 隔离电压: ≥ 10 kV AC（输入/输出间，1分钟耐压）
- 保护功能: 退饱和检测（DESAT）、过流关断、欠压锁定（UVLO）、过温报警
- 通信接口: 双向光纤链路（发射/接收），符合IEC 60747-5-5标准
- 响应时间: 故障检测至关断延迟 < 2 μs
- 工作温度: −25°C 至 +85°C（阀塔内部环境）
- 认证标准: CE, IEC 61800-5-1, IEC 61000-4（EMC Level 4 for power electronics）

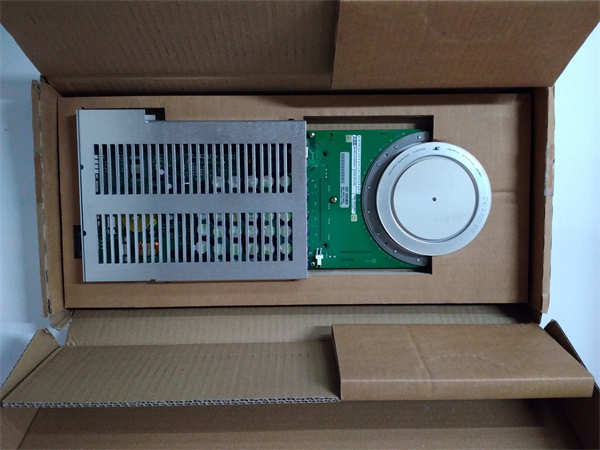

5SHY3545L0020 3BHE014105R0001 5SXE08-0166
功能定位与应用场景分析
ABB 5SHY3545L0020 是高压大功率电力电子系统中不可或缺的“神经末梢”——作为专为5SXE08-0166 IGBT模块设计的门极驱动单元（Gate Driver Unit, GDU），它直接决定了换流阀的开关性能、可靠性和故障生存能力。在HVDC或STATCOM系统中，数百个此类GDU协同工作，精确控制IGBT的导通与关断，实现兆瓦级电能的高效、可控转换。其核心价值在于：在极端电磁干扰（EMI）和高dv/dt环境下，仍能确保驱动信号不失真、保护动作不误动。
该驱动单元集成了多重硬件级保护机制。退饱和检测（DESAT）可在IGBT发生短路后2微秒内强制关断，防止模块炸裂；负压关断设计有效抑制米勒效应导致的误导通；而双向光纤通信则实现了控制板与高压阀塔之间的完全电气隔离，保障控制系统安全。对于正在运行的HVDC站，5SHY3545L0020也是关键备件，其失效将直接导致单阀停运甚至系统闭锁。
典型应用场景包括：
- 场景一：用于海上风电并网HVDC换流站的阀塔中，驱动5SXE08-0166 IGBT，实现±150 kV直流输电。
- 场景二：作为城市电网STATCOM装置的核心组件，支撑动态无功补偿，维持电压稳定。
- 场景三：用于老旧HVDC Light系统的GDU备件替换，解决因电解电容老化、光耦衰减导致的误触发或拒动问题。
- 场景四：在新建柔性直流工程中，作为标准阀组件的一部分，与VCU（Valve Control Unit）协同完成PWM调制与故障穿越。
质量标准与测试流程
我们深知，一个失效的门极驱动单元可能导致价值数百万的IGBT模块损毁，甚至引发换流站停运。因此，我们对每一块5SHY3545L0020执行严苛的高压与动态功能验证：
- 外观与清洁：检查高压区域爬电距离、光耦封装完整性、电解电容鼓包，并进行专业除尘与防潮处理。
- 高压隔离测试：施加10 kV AC/1 min于输入-输出端，验证绝缘无击穿、漏电流 < 1 mA。
- 驱动波形验证：使用高压差分探头，在模拟负载下实测开通/关断电压、上升/下降时间及峰值电流，确保符合ABB规范。
- 保护逻辑测试：注入模拟短路电流，验证DESAT检测阈值（典型值9 V）与关断延迟（<2 μs）；测试UVLO在10 V以下是否可靠封锁输出。
- 光通信环回测试：通过专用测试工装，验证发送/接收光功率、误码率及与VCU的协议兼容性。
- 质保承诺：仅当GDU通过全部高压、动态与通信测试后，才附详细测试报告出库，并提供12个月功能性质量保证。

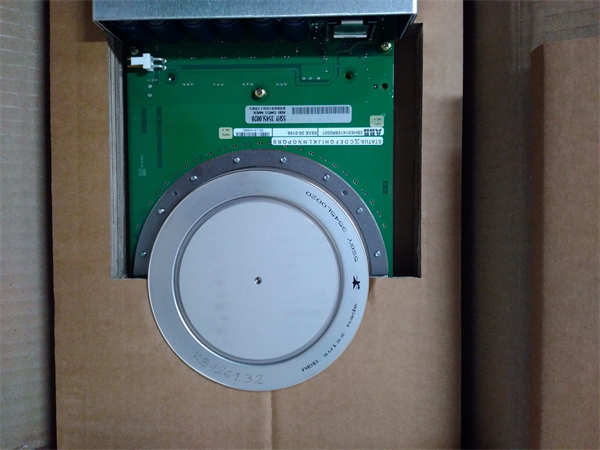

5SHY3545L0020 3BHE014105R0001 5SXE08-0166
兼容性与升级路径
为确保 5SHY3545L0020 (3BHE014105R0001) 与您的阀系统完全匹配，请务必核对以下关键信息：
- 硬件/固件：此GDU仅适用于采用5SXE08-0166 IGBT模块的阀塔；若系统使用5SNA系列或其他电压等级模块（如3300V），需选用对应GDU型号（如5SHY3545L0030）。
- 配套组件：必须与ABB原厂VCU（如PSUB板）配合使用，第三方控制器可能无法解析其故障反馈信号（FLT、RDY等）。
- 替代关系：5SHY3545L0020 是早期5SHY3545L0010的修订版，优化了DESAT滤波电路；不可与用于晶闸管的TGU（Thyristor Gate Unit）混用。
