ABB 5SHY3545L0016 3BHB020720R0002 – 高压IGCT模块，电力电子核心器件！

描述

ABB 5SHY3545L0016 3BHB020720R0002：这是一款由ABB生产的高压大电流集成门极换流晶闸管 (IGCT) 模块。它专为高功率应用设计，能够处理4500V的电压和高达4000A的电流，同时提供快速的开关速度和低损耗。该模块广泛应用于中压变频器、牵引系统以及其他电力电子设备中，是实现高效、可靠电力控制的关键半导体器件。

ABB 5SHY3545L0016 3BHB020720R0002 产品概述

兄弟们，今天咱要聊的这个 ABB 5SHY3545L0016 3BHB020720R0002，可不是一般的工业控制模块，它是电力电子领域里的“硬核”器件——一款集成门极换流晶闸管（Integrated Gate Commutated Thyristor, IGCT）模块。这玩意儿，是ABB在电力半导体技术上的一个重要成果，专门为那些需要处理高电压、大电流、同时又要求快速开关和低损耗的极端应用而生。

简单来说，IGCT 是一种结合了绝缘栅双极晶体管（IGBT）和门极可关断晶闸管（GTO）优点的电力半导体器件。它继承了IGBT的快速开关特性和GTO的低通态损耗（导通时的电能损耗），同时还克服了GTO需要复杂驱动电路的缺点，实现了简化的门极驱动。

ABB 5SHY3545L0016 3BHB020720R0002 这个具体型号，就代表了这样一款高性能的IGCT模块。它能够承受高达4500V的电压和4000A的额定电流，这意味着它能在非常严苛的电力环境下稳定工作。它的主要作用是在各种电力转换和控制设备中，作为高压大电流的电子开关，实现电能的精确控制和高效传输。

想象一下，在那些庞大的工业设备里，比如驱动巨型电机的中压变频器、为高速列车提供动力的牵引变流器，甚至是大型输配电系统中的无功补偿装置，都需要频繁、快速、高效地开关大电流。传统的机械开关根本无法胜任，而普通的半导体器件又无法承受如此高的电压和电流。这时，ABB 5SHY3545L0016 3BHB020720R0002 这样的IGCT模块就成了不可或缺的核心组件。它能确保电力系统运行的稳定、高效和可靠，是现代工业和电力基础设施的“心脏”之一。

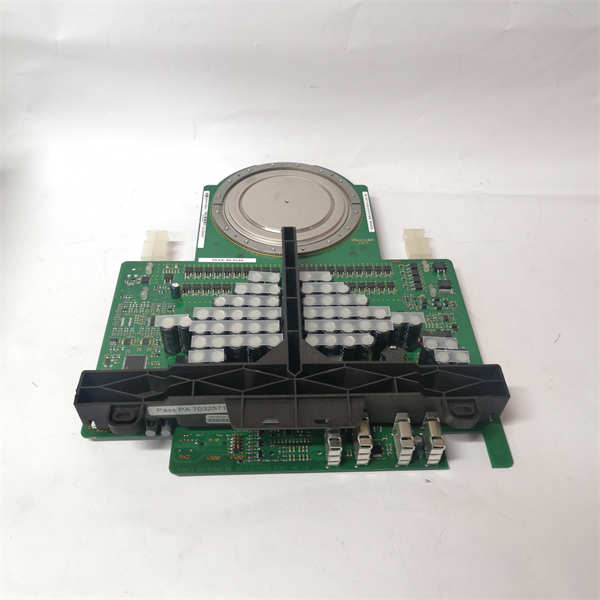

ABB 5SHY3545L0016 3BHB020720R0002

ABB 5SHY3545L0016 3BHB020720R0002 技术规格

主要特点和优势

兄弟们，这块 ABB 5SHY3545L0016 3BHB020720R0002 IGCT模块，那可真是电力电子领域里的“黑科技”，它身上的每一个特点和优势，都是为了在最严苛的电力转换和控制场合里，能“独当一面”，保障系统的稳定、高效和安全运行！

首先，它最耀眼的“名片”就是**“卓越的高压大电流处理能力”。想想看，4500V的电压和4000A的电流，这可不是闹着玩的，相当于同时处理几十万甚至上百万瓦的功率！ 5SHY3545L0016 能轻松驾驭这种“巨兽”级别的电能，这就意味着它可以在中压变频器、高功率直流输电 (HVDC) 换流阀、牵引变流器以及大型工业驱动等领域大显身手。这种强大的功率处理能力 (Powerful Power Handling Capability)**，是它能成为电力系统和重工业核心部件的基石，确保了系统在高功率输出下的稳定性和可靠性 (Ensures System Stability and Reliability at High Power Output)。

其次，它具备**“高速开关与超低损耗的完美结合”，这简直就是个“节能高手”！传统的GTO虽然能处理大电流，但开关速度慢，且开关损耗大；IGBT开关速度快，但高压大电流下的通态损耗可能不理想。而 IGCT，特别是 5SHY3545L0016，它巧妙地结合了这两种技术的优点。它能够在极短的时间内完成导通和关断 (Extremely Fast Turn-on and Turn-off)，这对于需要高频率切换的应用（比如变频器）至关重要。同时，它的通态损耗极低 (Extremely Low On-state Loss)，就像一个几乎没有电阻的开关，这意味着在它导通时，电能转换的效率非常高，大幅减少了能量浪费和发热量 (Significantly Reduces Energy Waste and Heat Generation)。这不仅降低了运行成本 (Lowers Operating Costs)，还简化了散热设计 (Simplifies Thermal Design)**，进一步提升了系统的整体效率和可靠性。

再者，它的**“高可靠性与集成化设计”，让它成为一个“省心”的组件。在电力电子设备中，元器件的可靠性是重中之重，任何一个模块的失效都可能导致巨大的经济损失甚至安全事故。ABB 5SHY3545L0016 在设计上就以高可靠性为目标，采用了坚固的盘式封装，并支持双面冷却**，确保在高温大电流下也能稳定工作。更重要的是，它集成了门极驱动电路 (Integrated Gate Drive Circuitry)，这在以前是需要额外设计和调试的复杂部分。这种集成化设计不仅简化了整个电力电子设备的设计和组装过程 (Simplifies Design and Assembly of Power Electronic Equipment)，减少了外部元件数量 (Reduces External Component Count)，还降低了电磁干扰 (Reduces EMI)，从而提高了系统的整体可靠性和抗干扰能力 (Enhances Overall System Reliability and EMI Immunity)。可以说，它把复杂留给了自己，把简单和稳定留给了用户！

应用领域

这块 ABB 5SHY3545L0016 3BHB020720R0002 IGCT模块，它的“战场”都是电力和重工业领域里的“巨无霸”级设备，凡是对高功率电力转换和控制有极致要求的地方，它就是核心，随便列几个，您就知道它有多“硬核”了：

中压变频器 (Medium Voltage Drives)：这是 5SHY3545L0016 最典型的应用之一。在冶金、矿山、石化、电力等行业，很多大型电机（比如轧机电机、风机、水泵、压缩机）都是中压电机，它们的启停、调速都需要中压变频器来控制。IGCT模块作为变频器里的核心功率开关 (Core Power Switch)，能够实现电能从交流到直流再到交流的精确高效转换，从而精确控制大型电机的转速和转矩 (Precisely controls the speed and torque of large motors)，大大提高生产效率和能源利用率 (Significantly improves production efficiency and energy utilization)。

高压直流输电 (HVDC) 系统：在远距离、大容量电力输送中，HVDC系统相比交流输电有诸多优势。HVDC换流站中的核心设备就是换流阀，而IGCT模块就是构成这些换流阀的基本单元。它负责将交流电转换为直流电（整流）或将直流电转换为交流电（逆变），确保电能在远距离传输中的高效、稳定 (Ensures efficient and stable power transmission over long distances)，减少输电损耗 (Reduces transmission losses)，并能增强电网的稳定性 (Enhances grid stability)。

牵引变流器 (Traction Converters)：高速列车、电力机车、地铁等轨道交通车辆的驱动系统，需要将电网输入的电力转换为驱动电机所需的变频电力。IGCT模块在牵引变流器中作为功率半导体开关，提供强大的牵引力和平稳的调速 (Provides powerful traction and smooth speed control)，实现列车的高速运行和精准控制 (Achieves high-speed operation and precise control of trains)。其高可靠性在保证轨道交通安全运行方面至关重要。

无功补偿和电能质量管理 (Reactive Power Compensation & Power Quality Management)：在大型工业企业或电力系统中，为了提高功率因数、抑制谐波、稳定电压，常常会用到静止无功发生器（SVG）或统一潮流控制器（UPFC）等电力电子装置。IGCT模块在这些装置中扮演着快速开关的角色，动态地发出或吸收无功功率 (Dynamically generates or absorbs reactive power)，改善电网的电能质量 (Improves grid power quality)，减少电网损耗 (Reduces grid losses)。

感应加热和高频电源 (Induction Heating & High-Frequency Power Supplies)：在某些特殊的工业加热或高频电源应用中，也可能用到 IGCT模块。其高频开关能力和低损耗特性，能够提高加热效率和电源的整体性能 (Improves heating efficiency and overall power supply performance)。

所以，只要您的工业现场涉及到高功率、高电压、大电流的电力转换和控制，并且对效率、可靠性和开关速度有极高要求，那么 ABB 5SHY3545L0016 3BHB020720R0002 就是您无可替代的“核心组件”，它就是您电力系统的“强劲心脏”！

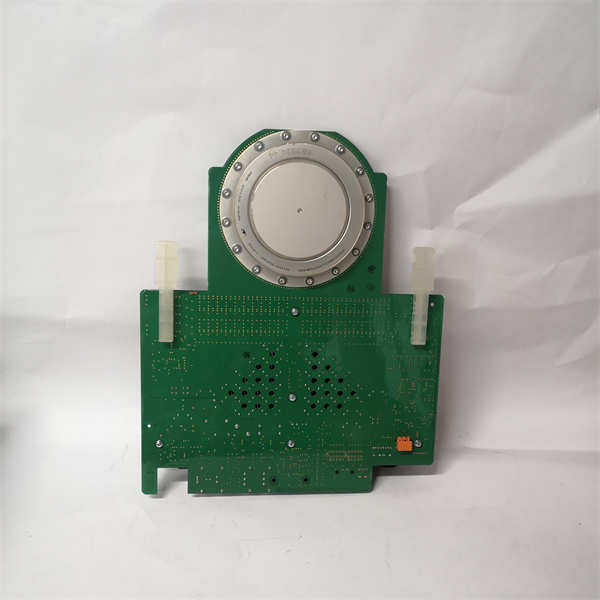

ABB 5SHY3545L0016 3BHB020720R0002

相关产品

既然咱们聊到了 ABB 5SHY3545L0016 3BHB020720R0002 这个高压大电流IGCT模块，那也顺便提提跟它“称兄道弟”的几位，它们都是ABB电力电子产品线里的重要组成部分，通常需要配合 5SHY3545L0016 一起，才能搭起一套完整的电力转换和控制系统：

其他型号的ABB IGCT模块：ABB生产各种不同电压、电流等级和封装形式的IGCT模块，例如可能存在5SHY35L4520 (4500V, 3500A) 或更高功率的型号，以满足不同应用的需求。

ABB ACS6000/ACS8000 系列中压变频器：5SHY3545L0016 这样的IGCT模块是这些中压变频器内部的核心功率转换单元，用于驱动大型工业电机。

ABB HVDC Light / HVDC Classic 系统组件：IGCT模块在HVDC换流阀中作为关键的开关元件，用于高压直流输电系统。

ABB 牵引变流器 (Traction Converters)：用于高速列车、电力机车等，5SHY3545L0016 或类似的高功率IGCT模块是其功率段的核心。

门极驱动单元 (Gate Drive Unit, GDU)：虽然 5SHY3545L0016 内部集成了部分驱动功能，但通常还需要外部的专用门极驱动板或光纤门极驱动器，来提供精确、隔离的驱动信号和反馈，确保IGCT的可靠开关。

直流滤波电容器 (DC Link Capacitors)：在高压变频器和HVDC系统中，需要大容量的直流滤波电容器来平滑直流母线电压，并承受IGCT模块开关时产生的纹波电流。

层叠母排 (Laminated Busbars)：用于连接IGCT模块与电容器、负载之间的电力传输，其低电感设计对于IGCT的高速开关特性至关重要。

热沉 / 冷却系统 (Heatsinks / Cooling Systems)：由于IGCT模块处理的功率巨大，即使损耗很低，也需要高效的冷却系统（如水冷或风冷）来散发工作时产生的热量，确保模块在安全温度范围内运行。

安装与维护

安装前准备

兄弟们，在您准备把这块价值不菲的 ABB 5SHY3545L0016 3BHB020720R0002 IGCT模块请到您的电力电子设备里之前，有几件事儿您可得提前捋清楚，这可是关系到设备能不能“起飞”的大事儿，千万马虎不得！

首先，安全！安全！还是安全！ 在您动任何螺丝、插拔任何模块之前，务必确认整个电力电子设备的主电源以及任何辅助电源已经彻底断电，并且放电完毕 (Fully Discharged)，执行严格的**“上锁挂牌” (Lockout/Tagout, LOTO)** 程序，确保没有人能误操作送电，这是对您自己和兄弟们的生命负责！特别是这种高压大电流的器件，残留电荷也可能致命！

其次，仔细核对您手里的 ABB 5SHY3545L0016 3BHB020720R0002 型号和您的订单以及现场要替换的模块是否完全一致，外观有没有磕碰损坏，特别是接触面是否平整，有没有划痕，这直接影响散热和电气接触。IGCT模块通常是压接式封装 (Press-pack package)，安装时需要施加精确的夹紧压力 (Clamping Force)。您需要准备专用的夹紧工具和扭力扳手，并严格按照ABB官方手册上的压力值和安装步骤进行操作，确保模块与散热器之间有良好的热接触和电气连接。

再来，安装环境您得提前“考察”好，确保设备内部通风散热良好，温度和湿度都在IGCT模块的额定范围内，特别是冷却系统（如水冷循环）必须处于最佳工作状态，冷却液无泄漏，流量和温度都符合要求。最后，所有需要的工具，比如防静电腕带、接地线、专业万用表、以及 ABB 5SHY3545L0016 官方安装手册和相关电力电子设备的维修手册都在手边，照着流程来，一步一个脚印，错不了！

维护建议

要让您的 ABB 5SHY3545L0016 3BHB020720R0002 这位“电力尖兵”能长时间、高效率地为您服务，日常的维护保养那是一点儿都不能省，特别是这种高功率半导体器件！

首先，“冷却系统是命脉”！对于IGCT模块来说，散热是延长其寿命的关键。您必须定期检查冷却系统的运行状况 (Regularly inspect the cooling system’s operation)，包括： * 水冷系统： 检查冷却液的液位、水质（确保无杂质、无腐蚀）、循环泵是否正常工作、水管是否有泄漏、过滤器是否堵塞。 * 风冷系统： 检查风扇是否正常转动、散热片是否清洁、进风口和出风口是否堵塞。任何冷却效率的下降都会导致IGCT模块过热，加速老化。

其次，“清洁卫生，远离污染”。虽然IGCT模块是密封的，但其周围的电气连接和散热器表面可能积聚灰尘、油污，甚至潮气。定期用干燥、无尘的布或工业吸尘器清洁设备内部，特别是IGCT模块周围的区域，保持环境的清洁干燥 (Maintain a clean and dry environment)，防止绝缘下降或局部放电。

第三，“电气连接，检查紧固”。由于设备运行时的震动和热胀冷缩，电力端子和门极驱动连接可能会松动。定期（例如每年）在断电并安全放电后，检查所有电力连接螺钉和门极驱动线缆的紧固性 (Check the tightness of all power connection screws and gate drive cables)，确保接触良好，防止接触电阻过大导致局部过热。

最后，“专业诊断，预防为主”。利用ABB提供的专用诊断工具和软件，定期对电力电子设备进行全面诊断测试 (Perform regular comprehensive diagnostic tests)，监测IGCT模块的工作参数（如温度、电流、电压波形、门极驱动信号等）。通过分析运行数据和历史事件日志，主动发现潜在问题 (Proactively identify potential issues)，例如门极驱动信号异常、IGCT损耗增加等早期故障迹象，而不是等到模块彻底损坏再去解决，这才是真正的“防患于未然”，最大限度地减少非计划停机时间 (Minimize unplanned downtime)！
