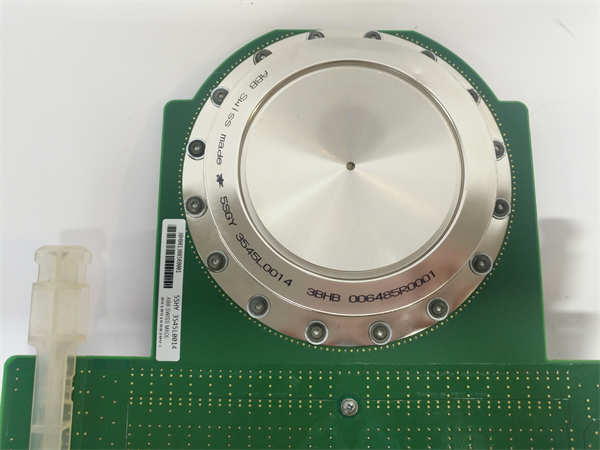

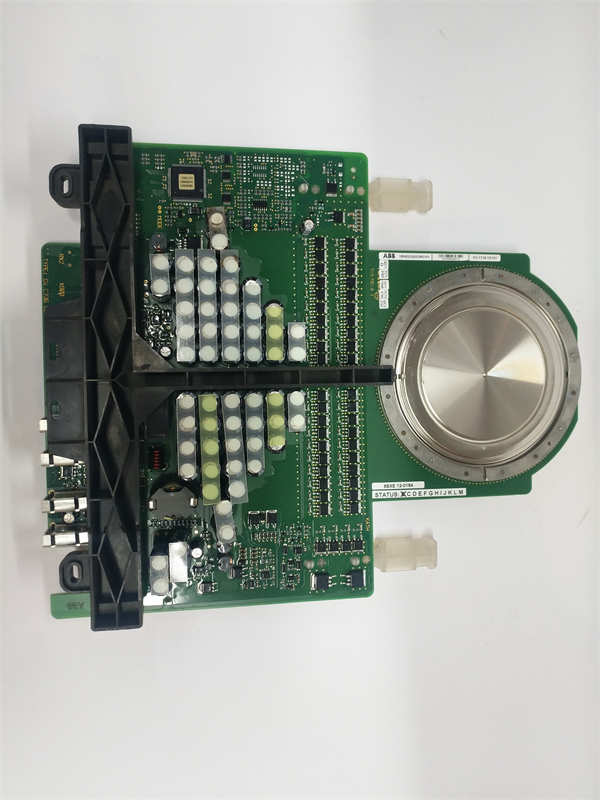

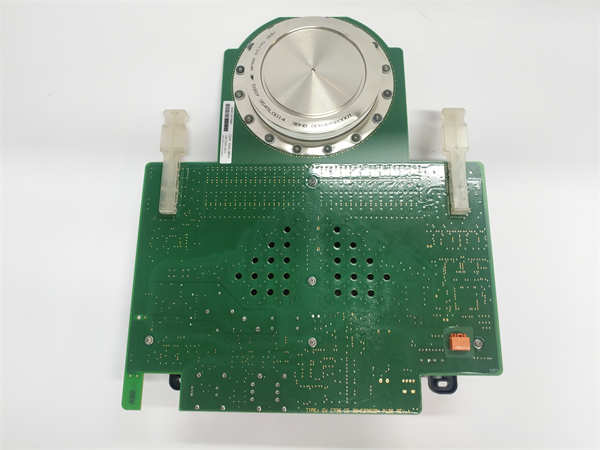

ABB 5SHY3545L0014 IGCT 模块 – 高功率半导体，电力电子核心！

描述

ABB 5SHY3545L0014：这是一款ABB原厂的集成门极换流晶闸管 (IGCT) 模块，属于高功率半导体器件。它专为严苛的工业应用设计，例如高压变频器、中压电机驱动、高压直流输电 (HVDC) 系统、静止无功补偿器 (STATCOM) 等。该模块具备高耐压 (最高可达4500V)、大电流承载能力、低通态损耗、高开关频率以及高电磁抗扰度等核心优势。它能够实现对大功率电能的精确、快速控制，是提升电力系统效率和工业设备性能的关键组件，确保系统在复杂工况下的稳定与可靠运行。

ABB 5SHY3545L0014 产品概述

兄弟，今天咱们深入聊聊ABB的这块“电力巨无霸”——ABB 5SHY3545L0014。这不是一块普通的工业控制模块，它是一款Integrated Gate-Commutated Thyristor (IGCT) 模块，是ABB在高功率半导体领域的尖端技术结晶。简单来说，它就像电力系统里的“超级开关”，能够以极高的效率和速度，精确控制数千伏、数千安培的电流流动。

IGCT技术是结合了门极可关断晶闸管 (GTO) 的低通态损耗（导通时电能损耗小）和绝缘栅双极晶体管 (IGBT) 的快速开关能力（能迅速开关电流）的优点。5SHY3545L0014 模块通常包含IGCT芯片、反并联二极管以及集成的门极驱动电路，并通过低电感连接方式封装在一起，形成一个紧凑且高性能的单元。

这块ABB 5SHY3545L0014的核心价值在于它在电力电子转换中扮演的关键角色。它能够：



高效地进行电能转换：将交流电转换为直流电，或将直流电转换为交流电，并且在这个过程中将能量损耗降到最低。



实现精确的功率控制：通过快速精确地控制电流的通断，实现对电机转速、电压、频率等参数的精细调节。



在高压大电流环境下稳定运行：它的设计能够承受高电压和大电流的冲击，并且在恶劣的工业环境中保持极高的可靠性。



因此，ABB 5SHY3545L0014是现代工业和电力基础设施中不可或缺的核心组件，直接关系到变流器、驱动器、输电系统的性能、效率和可靠性。

ABB 5SHY3545L0014 技术规格 (参考典型IGCT特性)



参数名称	参数值
产品型号	5SHY3545L0014
制造商	ABB
产品类型	集成门极换流晶闸管 (Integrated Gate-Commutated Thyristor – IGCT) 模块
额定电压 (VDRM)	通常为 4500V (高压)
额定电流 (IT(AV))	3500A (大电流，或更高)
峰值关断电流 (ITM)	典型值可达数千安培 (例如 3500A 或更高)
通态电压降 (VT)	极低，通常小于 3V (实现低功耗)
关断时间 (toff)	快速关断，通常为微秒级 (μs)
短路耐受时间	微秒级 (例如 10μs 或更低)
工作结温 (Tvj)	-40°C 至 +125°C (宽温度范围)
封装形式	压接式 (Press-pack) 或模块式封装，紧凑耐用
门极驱动	集成或外置专用门极驱动单元 (GDU)，通过光纤信号控制
主要特点	高无缓冲关断能力、针对中频优化 (<1kHz)、高电磁抗扰度、简单控制接口、可选串联连接
典型应用	高压变频器、中压电机驱动、HVDC 输电、STATCOM、牵引变流器、电弧炉供电
尺寸与重量	尺寸相对紧凑，重量约为 1-3 kg (取决于具体封装)
认证标准	符合CE等相关工业标准



主要特点和优势

兄弟，这块ABB的5SHY3545L0014 IGCT模块，那可是真正的“性能猛兽”，身上有几把绝活儿，听我给你好好说道说道。



高电压与大电流承载能力：这模块最牛的就是它能够同时处理极高的电压和巨大的电流。你想想，4500V的耐压，几千安培的电流，这在普通电路里简直是不可想象的。这使得它成为高压变频器、大型电机驱动和HVDC（高压直流输电）系统等应用的理想选择，确保在重载工况下也能稳定可靠地工作，就像电力系统里的“擎天柱”。



卓越的效率和低损耗：IGCT技术的一大优势就是低通态损耗。这意味着当电流通过模块时，它自身的能量损耗极小，从而使得整个变流器的效率极高，通常能达到99.6%甚至更高。这对于能源消耗巨大的工业应用来说，可是实实在在的节能降耗，帮你省下大笔电费，同时减少系统发热，延长设备寿命。



快速开关与精准控制：这模块具备极快的开关速度，能够在微秒级别完成电流的通断。这种快速响应能力，使得它能够实现对电机转速、电力潮流等参数的精准、动态控制。无论是瞬时电压波动，还是复杂的控制算法，它都能迅速响应并执行指令，确保系统运行的平稳性和精度，就像一个训练有素的“神枪手”，指哪打哪。



高可靠性与环境适应性：ABB的IGCT模块都经过严格的工业级设计和测试，具有极高的可靠性。它能在-40°C到+125°C的宽泛结温范围内稳定工作，并且具有高电磁抗扰度。这意味着它能经受住工业现场常见的温度剧变、电磁干扰、振动等恶劣环境的考验，大大提升了设备的平均无故障时间（MTBF），减少了非计划停机（Downtime），确保了关键生产过程的连续性。



高集成度与简化设计：IGCT模块通常会集成门极驱动电路，甚至可能包含保护功能。这种高集成度简化了变流器的设计，减少了外部元件的数量和布线复杂性，从而降低了系统成本、减小了体积，并进一步提升了系统的可靠性。



简而言之，ABB 5SHY3545L0014不只是一款组件，它为高功率电力电子系统提供了性能、效率和可靠性的完美结合，是实现现代工业和电力基础设施高效稳定运行的基石。

应用领域

这块ABB的5SHY3545L0014 IGCT模块，那可是真正的“电力心脏”，它的应用领域，涵盖了那些对电力转换效率、控制精度、系统稳定性和可靠性有极致要求的高功率工业场景。



高压变频器 (Medium Voltage Drives – MVDs)：这是IGCT最主要的应用之一。5SHY3545L0014 用于中压变频器，控制大型电机（如水泥磨机、矿山提升机、风机、泵、压缩机等）的启动、停止和调速。它能显著提高电机效率，降低能耗，并优化生产过程。



高压直流输电 (HVDC) 系统：在远距离大容量输电或海底电缆输电中，HVDC系统发挥着关键作用。IGCT模块在这里作为换流阀的核心部件，实现交流电到直流电（或反之）的高效转换，确保电力稳定传输，减少损耗。



静止无功补偿器 (STATCOM)：STATCOM用于电网中提供动态无功功率补偿，稳定电网电压，提高电网运行稳定性。5SHY3545L0014 在STATCOM中作为电力电子开关，快速响应电网需求，调节无功功率输出。



牵引变流器：在高速列车、地铁、有轨电车等轨道交通领域，IGCT模块被用于牵引变流器，控制牵引电机的速度和转矩，实现列车的平稳加减速和能量回馈。



电弧炉供电：电弧炉在冶金行业用于钢铁熔炼，其供电系统需要承受巨大的冲击电流和频繁的负载变化。IGCT模块能够提供快速、稳定的电源控制，提高熔炼效率。



风力发电变流器：在大型风力发电机组中，IGCT模块用于将风力发电机产生的电能转换为符合电网要求的电能，优化并网效率和功率输出。



船舶驱动系统：在大型船舶的电力推进系统中，IGCT模块作为变流器的一部分，控制电机的驱动，实现船舶的灵活操控和高效航行。



总之，凡是对电力转换的效率、动态响应、高功率输出和极端可靠性有严苛要求的场合，这块ABB 5SHY3545L0014 IGCT模块都能找到它的关键位置，它就是这些“硬核”电力系统的“澎湃动力源”。

相关产品

跟这块ABB 5SHY3545L0014 IGCT模块相关的产品，那可真是“兄弟姐妹”一大堆，毕竟它需要跟各种部件“打配合”才能发挥最大作用。



其他型号的ABB IGCT模块：例如 5SHY3545L0010, 5SHY3545L0016, 5SHY4045L0001, 5SHY5045L0020, 5SHY6545L0001 等，这些是不同电流或电压等级的IGCT，或者功能略有差异的变体。



IGCT门极驱动单元 (GDU)：IGCT模块需要专用的门极驱动单元来提供精确的开通和关断脉冲。这些GDU通常是光纤控制的，以确保电气隔离和抗干扰能力。



反并联二极管 (Free-wheeling Diode)：虽然某些IGCT是反并联二极管集成的（Reverse Conducting IGCT），但对于非集成的IGCT，通常需要额外的快速恢复二极管来为感性负载提供续流路径。



缓冲电路 (Snubber Circuit)：虽然IGCT以其“无缓冲关断”能力著称，但在某些应用中，为了进一步保护器件或优化开关波形，可能仍会用到极小的RC（电阻-电容）缓冲电路。



直流母线电容器 (DC-Link Capacitor)：在大功率变流器中，直流母线电容器是必不可少的，它提供稳定的直流电压，并吸收开关过程中的电流尖峰。



散热器 (Heat Sink)：由于IGCT在工作时会产生热量，高效的散热器（通常是水冷或强制风冷）是必不可少的，用于将热量散发出去，确保IGCT在安全工作温度范围内。



高压母线排和连接件：用于连接IGCT模块与直流母线、交流侧输出，需要承受高压大电流，并具有低电感设计。



电流/电压传感器：用于监测流过IGCT的电流和两端的电压，为控制系统提供反馈信号。



保护继电器与监控单元：用于检测过流、过压、过温等故障，并快速触发保护动作，确保IGCT和整个系统的安全。
