ABB 5SHY3545L0009 IGCT 模块 – 高压变频核心，电力转换利器！

描述

ABB 5SHY3545L0009：这块IGCT功率模块，那是高压大功率电力电子里的“硬通货”！4500V额定电压，3500A额定电流，集成门极驱动，通常与3BHB013085R0001 (IGCT晶闸管整流单元) 和 3BHE009681R0101 / GVC750BE101 (IGCT门极驱动板) 配套使用。专为高压变频、电力系统和大型工业驱动设计，提供高效可靠的电源控制。别瞅了，原厂正品，售后无忧，咱家就是你搞定高压变频和电力转换的靠山，没毛病！

产品详细说明

ABB 5SHY3545L0009, 3BHB013085R0001, 3BHE009681R0101, GVC750BE101 产品概述

各位电力电子和自动化领域的老哥们，今天咱们要深入剖析的，是ABB在高压大功率领域的一套“王牌组合”：ABB 5SHY3545L0009、3BHB013085R0001、3BHE009681R0101、GVC750BE101。这可不是单个器件，而是一个由核心功率半导体、封装单元和精密控制板组成的完整解决方案。核心是ABB 5SHY3545L0009，这是一款集成门极换流晶闸管 (IGCT) 模块，它是将传统晶闸管 (GTO) 的高阻断电压、低导通损耗和绝缘栅双极晶体管 (IGBT) 的高速开关特性完美结合的产物。这使得它能在兆瓦级甚至百兆瓦级的应用中，实现高效、快速的电力转换。

通常情况下，ABB 5SHY3545L0009 这个IGCT模块会作为3BHB013085R0001 这个晶闸管有源整流单元的核心功率器件。而3BHE009681R0101，也常常被称为GVC750BE101，则是这个IGCT模块的“大脑”和“神经”，它是一块专门用于驱动ABB 5SHY3545L0009 进行精确开通和关断的门极驱动控制板。这块控制板通过光纤等方式隔离和传输触发信号，确保高压环境下的抗干扰性和安全性。

这套组合在自动化系统中的定位，那可是妥妥的“心脏”级别。它主要用于构建中高压变频器（例如ABB ACS6000系列）、大功率交直流转换器、无功补偿装置 (SVG) 和高压直流输电系统等。它的价值在于，能在极高的电压和电流下，实现对电能的精确控制和高效转换，为工业驱动、电力传输和新能源并网提供坚实的基础。简单来说，它就是那些“大力士”设备背后，真正掌控力量的核心枢纽。

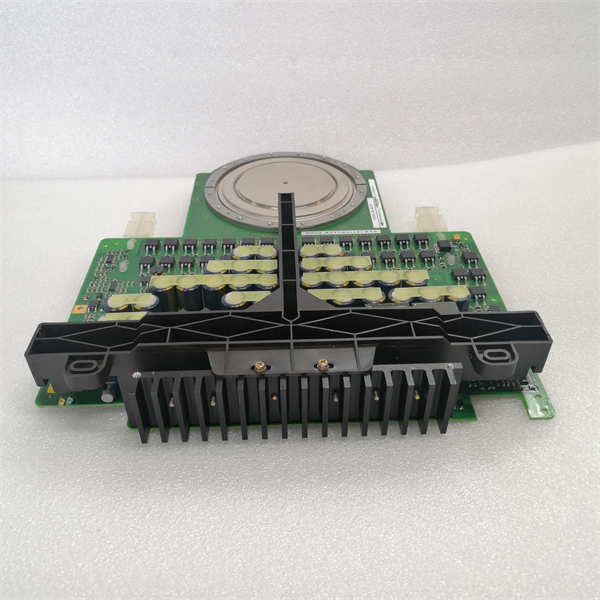

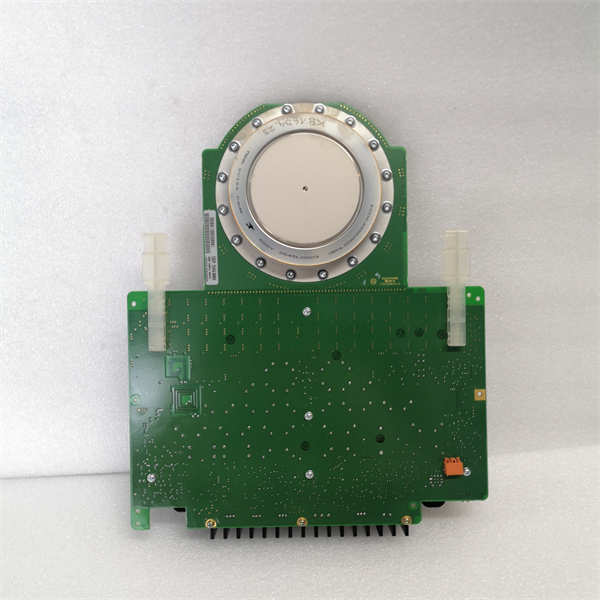

ABB 5SHY3545L0009 3BHB013085R0001 3BHE009681R0101 GVC750BE101

ABB 5SHY3545L0009, 3BHB013085R0001, 3BHE009681R0101, GVC750BE101 技术规格

主要特点和优势

这套ABB 5SHY3545L0009、3BHB013085R0001、3BHE009681R0101、GVC750BE101 的组合，之所以能在高压大功率领域叱咤风云，主要有以下几个**“硬核”优势**：

首先，它的核心技术——IGCT，那可是ABB的看家本领！它结合了GTO (门极关断晶闸管) 和IGBT (绝缘栅双极晶体管) 的优点。通俗点说，就是它既能像GTO那样承受极高的电压和电流，同时导通损耗还很低，能省不少电；又能像IGBT那样，实现快速、可控的开关动作，这对于电力电子装置的效率和动态响应至关重要。比如在大型变频器里，ABB 5SHY3545L0009 的这种特性，直接决定了变频器能不能高效、精准地控制大型电机，减少能量损耗。

其次，这套方案实现了高度集成化。尤其是ABB 5SHY3545L0009 模块，它内部就集成了门极驱动单元。而3BHE009681R0101 / GVC750BE101 门极驱动板，更是专为它量身定制，通过光纤进行信号传输，彻底解决了高压环境下的电磁干扰问题，确保了信号的纯净和控制的精准。这种集成设计不仅简化了外部电路，减少了器件数量，还大幅提升了整个系统的可靠性。你想想，部件少了，出问题的概率自然就小了。而且，这种非缓冲电路设计 (Non-buffer circuit design) 更是进一步简化了系统结构，提高了效率。

再者，卓越的热管理和可扩展性也是这套组合的亮点。ABB 5SHY3545L0009 采用压接触式设计，直接安装在散热器上，这种方式能最大限度地优化热传导效率，确保模块在大功率工作时也能保持较低的结温，从而延长使用寿命。同时，这些IGCT模块支持串联或并联扩展，最大容量可以达到100MVA (兆伏安)，这意味着无论是几十兆瓦的工业驱动，还是上百兆瓦的电力传输系统，这套方案都能灵活应对，实现定制化的功率输出。这套组合的高可靠性和长寿命，也为客户大大降低了维护成本和停机时间，真正做到了“一劳永逸”。

This combination of ABB 5SHY3545L0009, 3BHB013085R0001, 3BHE009681R0101, and GVC750BE101 reigns supreme in high-voltage, high-power applications, primarily due to its several “hardcore” advantages.

First and foremost, its core technology – IGCT – is ABB’s crown jewel! It ingeniously merges the benefits of GTOs (Gate Turn-Off Thyristors) and IGBTs (Insulated Gate Bipolar Transistors). Simply put, it can handle extremely high voltages and currents like a GTO, yet boasts remarkably low conduction losses, saving significant energy. Simultaneously, it achieves rapid, controllable switching actions akin to an IGBT, which is crucial for the efficiency and dynamic response of power electronic devices. For instance, in large-scale inverters, the characteristics of the ABB 5SHY3545L0009 directly determine whether the inverter can efficiently and precisely control massive motors, minimizing energy waste.

Secondly, this solution achieves high integration. Specifically, the ABB 5SHY3545L0009 module has an integrated gate drive unit. The 3BHE009681R0101 / GVC750BE101 gate driver board is custom-designed for it, transmitting signals via optical fiber. This completely eliminates electromagnetic interference in high-voltage environments, ensuring signal purity and precise control. Such integrated design not only simplifies external circuitry and reduces component count but also significantly enhances overall system reliability. Fewer components inherently mean a lower probability of failure. Furthermore, its non-buffer circuit design further simplifies the system structure and boosts efficiency.

Lastly, exceptional thermal management and scalability are also highlights of this combination. The ABB 5SHY3545L0009 utilizes a pressure-contact mounting design, directly affixed to a heat sink. This method optimizes heat transfer efficiency to the fullest, ensuring the module maintains a low junction temperature even during high-power operation, thereby extending its lifespan. Concurrently, these IGCT modules support series or parallel expansion, with a maximum capacity reaching up to 100 MVA. This implies that whether it’s an industrial drive requiring tens of megawatts or a power transmission system demanding hundreds of megawatts, this solution can flexibly adapt, delivering customized power output. The high reliability and long lifespan of this combination also significantly reduce maintenance costs and downtime for customers, truly offering a “set-and-forget” solution.

应用领域

ABB 5SHY3545L0009、3BHB013085R0001、3BHE009681R0101、GVC750BE101 这一套组合，那是在那些“大马拉小车”或者“高压猛兽”的工业场景里，真正发挥它实力的地方：

首先，最主要的应用战场就是中高压变频器 (Medium Voltage Drives)。比如ABB自家的ACS6000、ACS5000系列变频器，就是这套IGCT模块的“忠实用户”。这些变频器广泛应用于电力、冶金、矿山、石化、水泥、造纸等重工业领域的大型电机驱动，比如风机、水泵、压缩机、皮带机等等。ABB 5SHY3545L0009 作为变频器的核心功率器件，能够实现对数兆瓦甚至数十兆瓦电机的精准调速和节能运行，大大提升了生产效率和能源利用率。

其次，在电力系统中，这套组合也是不可或缺的。特别是在柔性交流输电系统 (FACTS) 中，例如STATCOM (静止同步补偿器) 和SVC (静止无功补偿器)，它能快速响应电网电压和无功功率的变化，提高电网稳定性，改善电能质量。在高压直流输电 (HVDC) 系统中，无论是换流站的整流还是逆变环节，ABB 5SHY3545L0009 都能提供高效率、高可靠的交直流转换，对于远距离大容量输电至关重要。甚至在一些大型的新能源发电并网系统，如风力发电和太阳能发电的并网逆变器中，它也扮演着关键角色。

此外，在一些对电能质量和效率要求极高的工业特殊电源中，比如电弧炉电源、感应加热电源等，ABB 5SHY3545L0009 及其配套的驱动单元也能大显身手，提供高品质、高效率的电源解决方案。可以说，只要是需要对高电压、大电流进行精准、高效控制的工业或电力场合，这套ABB 5SHY3545L0009, 3BHB013085R0001, 3BHE009681R0101, GVC750BE101 组合，就是那个您值得信赖的“压舱石”。

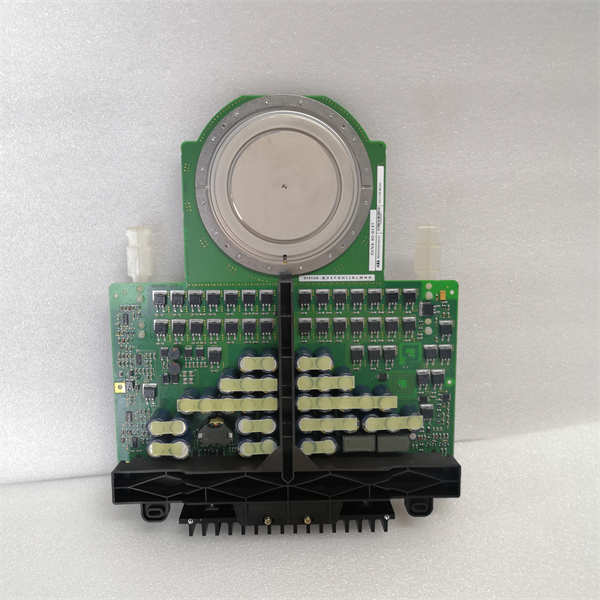

ABB 5SHY3545L0009 3BHB013085R0001 3BHE009681R0101 GVC750BE101

相关产品

跟ABB 5SHY3545L0009、3BHB013085R0001、3BHE009681R0101、GVC750BE101 这一套IGCT组合相关联的产品，通常是ABB大功率电力电子产品线中的其他核心部件或其升级替代品：

ABB 5SHY3545L0010, 5SHY3545L0016, 5SHY4045L0004 等：这些是同系列或不同电流/电压等级的IGCT模块，用于满足不同功率和应用需求。

ABB 3BHB013088R0001：这可能是与 3BHB013085R0001 类似的IGCT晶闸管整流单元或其衍生型号。

ABB ACS5000 / ACS6000 系列变频器 的其他备件：例如主控板、接口板、散热器、控制电源模块等，因为这套IGCT组合是这些变频器的核心部件。

ABB PEBB (Power Electronic Building Block)：IGCT模块常被用作PEBB的核心，它是一个标准化的功率电子单元，可以灵活组合成各种变流器拓扑结构。

ABB 相关的光纤接口模块：由于IGCT门极驱动通常通过光纤传输信号，因此相关的光纤发射器和接收器模块也是配套的关键组件。

ABB 其他高压半导体器件：比如高压IGBT、传统晶闸管 (Thyristor) 等，尽管技术路线不同，但在某些应用中可能是相互替代或补充的产品。

ABB DCS/PLC 系统模块：用于与高压变频器或电力系统进行集成控制和监控，例如ABB Symphony Plus、AC800M等。
