ABB 5SHY3545L0009 IGBT 功率模块 – 大功率变流器核心

描述

5SHY3545L0009 是 ABB 生产的3300V/750A 高压高功率 IGBT（绝缘栅双极晶体管）模块，专用于大功率变频器、变流器。它通常搭配专用门极驱动器 GVC750BE101（ABB P/N: 3BHE009681R0101 或 3BHB013085R0001），实现可靠的开关控制。该模块采用压接（Press-Pack）技术，具备高可靠性和优秀的散热性能。额定电压：3300 V；额定电流：750 A；配套驱动：GVC750BE101。它们是电力电子转换设备实现高效、稳定运行的核心。

5SHY3545L0009 / 3BHE009681R0101 GVC750BE101 产品概述

5SHY3545L0009 是 ABB 旗下的一款顶级高压 IGBT（Insulated Gate Bipolar Transistor，绝缘栅双极晶体管）模块。在工业界，特别是在大功率电力电子转换系统中，IGBT 模块是核心中的核心，它决定了变频器或变流器的电能转换效率、动态响应速度以及最重要的——长期运行可靠性。这款模块的额定电压高达 $3300 \text{V}$，额定电流 $750 \text{A}$，是兆瓦级工业驱动、电网应用（如 HVDC 和 FACTS）以及轨道交通牵引系统中的主力器件。

5SHY3545L0009 的性能发挥，完全依赖于其配套的门极驱动单元（Gate Driver Unit, GDU），也就是 3BHE009681R0101 GVC750BE101（可能与 3BHB013085R0001 为同一或兼容产品，其中 GVC750BE101 是 ABB 的模块化驱动卡型号）。门极驱动器负责将控制系统的低压信号，转换为驱动高压 IGBT 模块所需要的精确、高功率的开关信号。GVC750BE101 驱动器采用光纤隔离（Fiber Optic Isolation）技术，确保控制电路与高压主电路之间的绝对隔离，有效抑制电磁干扰（EMI），并提供完善的保护和监测功能（如过流、短路和欠压锁定）。因此，这套 5SHY3545L0009 IGBT 模块与 GVC750BE101 驱动器的组合，是保障工业大功率变频器能够实现高效率、高动态性能和卓越可靠性的关键技术集成。

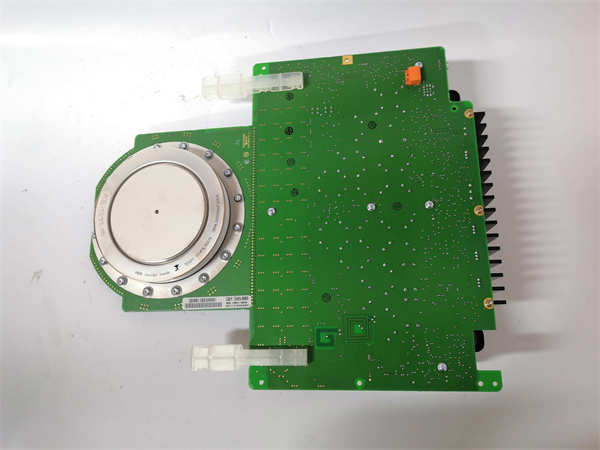

ABB 5SHY3545L0009 3BHB013085R0001 3BHE009681R0101 GVC750BE101

5SHY3545L0009 / 3BHE009681R0101 GVC750BE101 技术规格

主要特点和优势

老兄，这套 5SHY3545L0009 模块加 GVC750BE101 驱动器的组合，是高压电力电子领域里的顶配。它能扛得住大电流、高电压的冲击，还能在毫秒间精准切换。

IGBT 模块：坚不可摧的高可靠性：

5SHY3545L0009 模块采用了 ABB 领先的高压 IGBT 技术，设计上注重热稳定性和功率循环能力（Power Cycling Capability）。在很多高端应用中，ABB 偏爱使用压接式（Press-Pack）封装技术（或其高可靠性变体）。这种封装没有内部焊线，而是通过强大的机械压力将芯片与散热片紧密接触。这极大地减少了因热应力（Thermal Stress）导致的故障点，使得 5SHY3545L0009 具有超长的服务寿命（Service Life）和卓越的热疲劳（Thermal Fatigue）耐受性，这在需要连续运行多年的工业驱动系统中是无价的。

驱动器：精准控制与绝缘保护：

GVC750BE101（3BHE009681R0101）驱动器的作用是精准和保护。它将来自微控制器（Microcontroller）的弱信号，放大并整形为驱动 5SHY3545L0009 门极所需的强大而精确的电压脉冲。这种驱动器集成了去饱和保护（Desaturation Protection），这是防止 IGBT 在短路时被烧毁的关键。一旦检测到 IGBT 导通时管压降异常升高（饱和度降低），驱动器会立即启动软关断（Soft Turn-Off）机制，以受控的方式切断电流，保护模块免受灾难性损坏。驱动器的光纤接口（Fiber Optic Interface）提供了数千伏级别的电气隔离（Galvanic Isolation），有效消除了高压侧对低压控制侧的干扰，确保了系统的功能安全（Functional Safety）。这套系统是实现高压变频器脉冲宽度调制（PWM）控制策略的可靠基石。

系统级优化与兼容性：

这套组合是 ABB 针对其特定中/高压传动系统（MV/HV Drives）优化设计的，具有极高的系统兼容性。从门极电阻、驱动电压到保护时序，都与 5SHY3545L0009 的电热特性完美匹配，确保 IGBT 模块在最佳的开关损耗（Switching Loss）和耐压裕度（Voltage Margin）下工作，提供最高的电能效率（Energy Efficiency）。

Core Features and Advantages: A Technical Deep Dive

The tandem of the 5SHY3545L0009 IGBT module and the GVC750BE101 (P/N: 3BHE009681R0101) Gate Driver Unit represents a high-reliability solution for megawatt-class power conversion. The 5SHY3545L0009 module, rated at $3300 \text{V}/750 \text{A}$, utilizes advanced silicon technology and is often packaged using Press-Pack Technology or a high-end, void-free bonding method. This robust construction minimizes internal thermal resistance and eliminates vulnerable solder joints or bond wires, which are common failure points in conventional modules. This translates directly into superior Thermal Cycling Capability and extended Operational Lifetime, essential for heavy-duty industrial applications like steel rolling mills or large pumps and fans.

The specialized GVC750BE101 driver is non-negotiable for the safe operation of the 5SHY3545L0009. It ensures that the critical $dv/dt$ and $di/dt$ switching stresses are precisely controlled, optimizing the module’s performance regarding both Switching Efficiency and Electromagnetic Compatibility (EMC). Key protective features integrated into the GVC750BE101 include Active Clamping (often used to limit overvoltage spikes during turn-off) and high-speed Desaturation (DESAT) Protection—a feature that detects short-circuit conditions and initiates a controlled Soft Turn-Off sequence to prevent catastrophic failure of the silicon chip. Furthermore, the mandatory use of Fiber Optic Communication provides perfect Dielectric Isolation between the high-voltage bus and the low-voltage control electronics, which is indispensable for safety and noise immunity in High-Voltage Direct Current (HVDC) or Medium-Voltage Drive (MVD) applications.

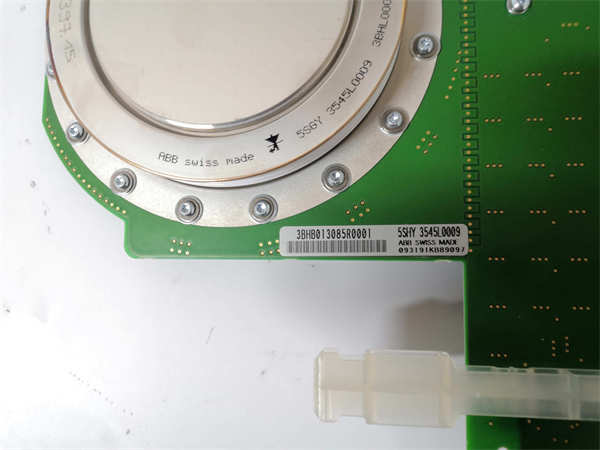

ABB 5SHY3545L0009 3BHB013085R0001 3BHE009681R0101 GVC750BE101

应用领域

5SHY3545L0009 IGBT 模块和 GVC750BE101 驱动器专为高压大功率、对可靠性和效率要求极高的电力电子（Power Electronics）系统而设计。

中/高压工业变频驱动（MV/HV Industrial Drives）：

这是这套组合最常见的应用场景。在大型工业电机驱动系统，如电力机车牵引系统、矿山卷扬机、大型压缩机、泵和风机驱动中，需要将电网电压（如 $3.3 \text{kV} / 6.6 \text{kV}$）整流和逆变为可调频率和幅度的交流电。5SHY3545L0009 作为逆变桥臂的关键开关元件，保证了电机的高效速度和转矩控制。这套组合的可靠性直接决定了生产线的正常运行率（OEE）。

可再生能源发电和电网应用（Renewables & Grid）：

在大型风力发电场或太阳能光伏（PV）电站中，需要使用大功率变流器将发出的电能稳定可靠地接入电网。5SHY3545L0009 模块被用于这些并网逆变器（Grid-Tied Inverters）或柔性交流输电系统（FACTS）设备中，如静止同步补偿器（STATCOM）。它们的任务是进行电能质量（Power Quality）管理，确保电网的稳定运行。

轨道交通牵引变流器（Railway Traction）：

高速列车和重载机车需要强大的电力变流器来驱动牵引电机。5SHY3545L0009 的高电压和高电流承载能力，使其成为这些牵引变流器（Traction Converters）中的首选核心组件，负责实现电机的高动态、高效率控制，保障列车的安全与速度。

相关产品

5SHY3545L0009 是一个特定规格的 IGBT 模块，以下是与之相关的其他 ABB 功率半导体模块和驱动器：

5SHY35L4520：同为 $3300 \text{V}$ 平台，但电流等级可能不同，或者在封装/内部结构上有所区别，是 5SHY3545L0009 的同系列型号。

5SHY4045L0002：更高电流等级的 $3300 \text{V}$ IGBT 模块，适用于更大功率的变流器，是 5SHY3545L0009 的升级或大功率替代品。

5SNA3000N330300：ABB 的新型 IGBT 封装（可能是 HiPak 或 LinPak），用于相同电压等级的系统，可能是 5SHY3545L0009 的技术替代方案。

3BHE009681R0102：与 3BHE009681R0101 GVC750BE101 驱动器功能相似，但可能是针对不同控制接口或保护阈值的定制版本。

3BHB013085R0002：与 3BHB013085R0001 驱动器可能只在硬件版本或固件版本上存在细微差异。

GVC750AE101：与 GVC750BE101 驱动器功能类似，但可能适用于不同的门极电阻或 IGBT 模块类型。

ACSM1 或 ACS800 系列驱动器板卡：5SHY3545L0009 和 GVC750BE101 最终是安装在这些 ABB 工业驱动器主控板卡和电源部分的。

安装与维护

安装前准备:安装 5SHY3545L0009 模块及其 GVC750BE101 驱动器套件，必须在完全断电和主回路放电（Discharge）确认完成后才能进行。
