ABB 5SHY3545L0009 IGBT模块 – 高压大电流核心，电力转换“王牌”！

描述

ABB 5SHY3545L0009 (常与 3BHE009681R0101、GVC750BE101、3BHB013085R0001 等型号配套): 这套IGBT功率半导体模块与专用门极驱动单元，是电力电子领域的“超级跑车”！它集成了先进的IGBT芯片和高度定制化的驱动电路，实现高电压、大电流、高频率的快速开关与精确控制，广泛应用于特高压直流输电、高压变频器等核心电力转换系统。 额定阻断电压：高达4500V，额定通态电流：可达数千安培，工作频率：高频应用。专治各种电力转换“疑难杂症”，确保系统高效稳定、能量损耗最低。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业大功率控制的靠山，没毛病！

ABB 5SHY3545L0009 产品概述

在现代工业和电力系统中，要想把高压、大电流的电能玩转得灵活自如，实现高效转换和精确控制，那可真得有两把刷子。传统的电力器件往往力不从心，这时候，IGBT（Insulated Gate Bipolar Transistor，绝缘栅双极晶体管）就成了当仁不让的主力。你小子这一口气说出来的ABB 5SHY3545L0009、3BHE009681R0101、GVC750BE101、3BHB013085R0001，实际上是指向了一个整体的高性能IGBT功率模块解决方案。其中，5SHY3545L0009是这个方案的“核心灵魂”——大功率IGBT芯片的型号。而3BHE009681R0101往往代表着包含5SHY3545L0009在内的完整IGBT模块组件号，GVC750BE101和3BHB013085R0001则是与其配套的、专门定制的门极驱动单元或其内部的关键控制板。

这套IGBT模块，可不是一般货色，它是ABB在电力电子领域几十年深厚积淀的结晶。它将功率MOSFET（金属氧化物半导体场效应晶体管）的高输入阻抗、高开关速度的优点，与双极型晶体管的低通态压降、高电流密度特性结合起来。说白了，就是它能用很小的门极信号来控制很大的电流，而且开关速度贼快，开关损耗还特别低。这意味着在巨型电力转换设备中，比如变频器或者直流输电系统里，能量损耗能降到最低，效率自然就上去了。有了ABB 5SHY3545L0009及其配套的3BHE009681R0101等模块，你的系统就能跑得更快、更稳、更省电。

这套IGBT模块在自动化系统中的定位，那是绝对的“硬骨头”。它不像PLC那样负责逻辑控制，也不像传感器那样采集信号，它就是实打实的“电力发动机”。它负责把电网的电能进行高效的转换，比如把交流电变成直流电，或者把固定频率的交流电变成可调频率的交流电。在特高压直流输电 (UHVDC) 这种国家级的重大工程中，ABB 5SHY3545L0009就是换流阀的核心，决定着电力传输的效率和稳定性。可以说，它是现代大型工业设备、绿色能源并网以及先进电力传输技术赖以运行的基石，其战略价值不言而喻。

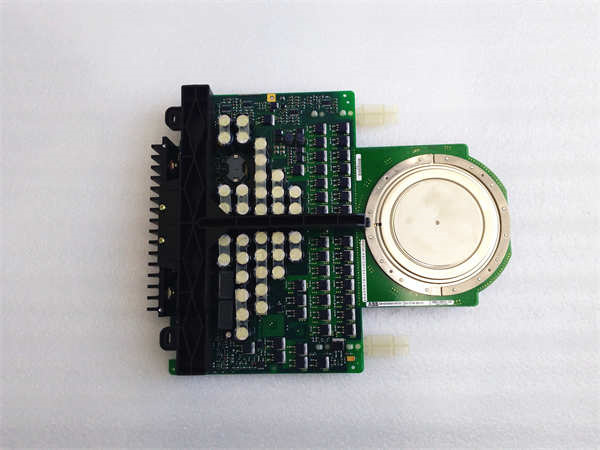

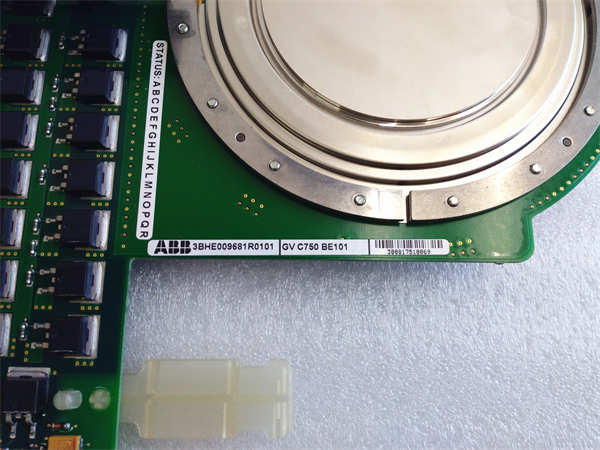

ABB 5SHY3545L0009 3BHE009681R0101 GVC750BE101 3BHB013085R0001

ABB 5SHY3545L0009 技术规格

主要特点和优势

咱这ABB 5SHY3545L0009系列IGBT模块，能在电力电子领域叱咤风云，那可不是靠吹牛，而是它实打实的硬核本事。

超高压大电流能力： 这块ABB 5SHY3545L0009天生就是为高压大电流应用而生的。它能轻松承受数千伏的电压和数千安培的电流，这种能力在许多电力电子器件中是独一无二的。这就意味着在特高压直流输电 (Ultra-High Voltage Direct Current, UHVDC) 系统或大型变频器中，它能够直接处理巨大的电能，省去了复杂的器件串并联方案，简化了系统设计，也降低了整体的成本和故障率。

极低开关损耗与高效率： IGBT的一大优势就是开关损耗低，尤其是像ABB 5SHY3545L0009这种先进的模块。它在导通和关断瞬间的能量损失非常小，这对于高频工作的大功率设备来说至关重要。每一次开关都意味着能量的消耗，积累下来就是巨大的浪费。低损耗意味着更高的能量转换效率 (Energy Conversion Efficiency)，为你节省可观的运行电费，同时模块自身发热少，寿命自然也就更长。

高开关频率与快速响应： 配合像GVC750BE101这样的专用门极驱动单元，ABB 5SHY3545L0009能够实现非常高的开关频率 (High Switching Frequency) 和极快的响应速度。在高压变频器中，高开关频率意味着能够输出更高质量的电压波形，减少谐波，让电机运行更平稳、更高效。在电力系统中，快速响应能力则意味着能够更快地对电网波动做出调整，提升电网的稳定性和可靠性 (Grid Stability and Reliability)。

高度集成与系统可靠性： ABB 5SHY3545L0009作为IGBT模块，本身就具备高集成度。而3BHE009681R0101这个完整模块总成，加上像3BHB013085R0001这样的定制化驱动板，ABB提供的是一个完整的、优化设计的功率解决方案。这种高度集成 (High Integration) 的设计减少了外部元器件的数量，降低了连接点的风险，从而大大提升了整个电力电子系统的可靠性 (System Reliability) 和使用寿命。在恶劣的工业环境和关键电力基础设施中，这种高可靠性是无法替代的价值。

The ABB 5SHY3545L0009 IGBT module, identified by its comprehensive assembly part number 3BHE009681R0101 and supported by its dedicated gate drive unit GVC750BE101 (which may include the 3BHB013085R0001 sub-board), represents a pinnacle in high-power semiconductor technology. Its core strength lies in its capacity to handle extremely high voltages and currents with remarkable efficiency. This capability is critical for large-scale power conversion systems, allowing for direct application in UHVDC transmission or large motor drives, which inherently simplifies system design and enhances robustness.

A key benefit of the ABB 5SHY3545L0009 is its significantly low switching losses, leading to superior energy conversion efficiency and reduced thermal dissipation, which in turn extends the module’s operational lifespan. Furthermore, when coupled with its optimized gate drive, this IGBT module achieves high switching frequencies and rapid response times. This performance is vital for applications requiring precise control of electrical power, such as in high-voltage variable speed drives and advanced grid solutions, ensuring improved power quality and dynamic system stability. The highly integrated nature of the IGBT module and its specialized drive unit also contributes to enhanced system reliability and a streamlined design process, making it an ideal choice for the most demanding industrial and utility applications worldwide.

应用领域

这套ABB 5SHY3545L0009系列的IGBT功率模块，那可是电力系统和重工业领域的“硬通货”，专门解决那些对电能转换和控制有“高要求、高标准”的场合。

首先，在特高压直流输电 (UHVDC) 领域，它可是绝对的核心。我国的“西电东送”等重大工程，就是靠着特高压直流输电把西部丰富的能源输送到东部负荷中心。而换流阀就是UHVDC的心脏，ABB 5SHY3545L0009这样的高压大功率IGBT模块正是构成换流阀的关键器件，它负责将交流电高效、稳定地转换为直流电进行远距离输送，再逆变回去。没有它，这些巨型输电工程根本无法实现。

其次，在中高压变频器中，ABB 5SHY3545L0009扮演着举足轻重的角色。无论是驱动大型的工业电机（如水泥厂的磨机、石油钻井平台的泵），还是电网中的大型风力发电机、抽水蓄能发电机，都需要中高压变频器来精确控制。IGBT模块确保变频器在高电压、大电流条件下，实现高效的频率和电压调节，让这些“工业巨无霸”能够柔性启动、平稳运行，大大提升了设备的运行效率和能源利用率。

再者，对于柔性交流输电系统 (FACTS)，比如STATCOM（静止同步补偿器）和SVG（静止无功发生器），ABB 5SHY3545L0009也是核心技术。这些设备能够快速补偿电网中的无功功率，抑制电压波动和闪变，从而提高电网的稳定性和输电能力。此外，在轨道交通（如高速列车、地铁的牵引变流器）、船舶电力系统以及一些特殊工业（如感应加热、电解）的大功率电源中，这种高性能的IGBT模块也都有着广泛的应用，是现代电力电子技术的基石。

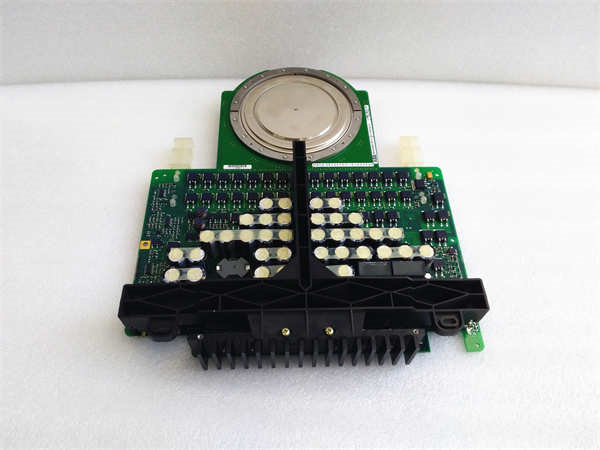

ABB 5SHY3545L0009 3BHE009681R0101 GVC750BE101 3BHB013085R0001

相关产品

与ABB 5SHY3545L0009 (核心IGBT芯片)，以及它的整体模块组件号3BHE009681R0101，还有配套的门极驱动单元GVC750BE101和驱动板3BHB013085R0001相关的产品，主要是ABB其他功率等级的IGBT模块，以及使用了这些IGBT的核心电力电子设备。

ABB 5SHY4245L0008：这是ABB另一款高压IGBT模块，通常代表着不同电压或电流等级的IGBT，与5SHY3545L0009在应用上相似，但功率可能有所不同。

ABB 5SHY42L5500：另一款更高功率等级的IGBT模块，适用于更大规模的变流器或HVDC/UHVDC系统，是5SHY3545L0009的“升级版”。

ABB 5SNA2000K450300：西门子等其他主流厂商的高压IGBT模块，虽然品牌不同，但在应用场景和功能上与5SHY3545L0009属于竞品范畴。

ABB ACS6000系列变频器：ABB旗下的中高压变频器系列，正是5SHY3545L0009这类IGBT模块的主要应用平台，它们是变频器的核心功率部件。

ABB PCS6000系列 FACTS设备：例如SVC（静止同步补偿器）或STATCOM，这类用于电网稳定和无功补偿的柔性交流输电系统，也大量使用IGBT模块，其中就可能包含5SHY3545L0009。

ABB HVDC Light/UHVDC系统：ABB的高压/特高压直流输电解决方案，特别是基于电压源换流器 (VSC) 的HVDC系统，会采用高功率IGBT模块来实现高效的交直流转换。

ABB GVC703AE01 (3BHB003387R0001)：这是ABB另一款IGBT配套的门极驱动单元型号，功能上与GVC750BE101类似，但可能针对不同系列的IGBT模块或特定应用。

安装与维护

安装前准备: 安装ABB 5SHY3545L0009这样的高压IGBT功率模块，那可不是开玩笑的，这是对技术、经验和安全都要求极高的活儿。首先，你得确保所有相关电源已经完全切断，并且经过多重验电确认无误，这是最基本的安全底线。安装环境必须严格控制，要干燥、无尘，而且必须具备非常高效的散热条件，因为这ABB 5SHY3545L0009在工作时会产生巨大的热量。检查3BHE009681R0101这个模块总成，以及GVC750BE101和3BHB013085R0001这些门极驱动部件的包装是否完好，有无任何物理损伤，特别是金手指和接线端子。特别要注意散热表面必须彻底清洁，并均匀涂抹高品质导热硅脂，确保模块与散热器之间有最佳的热传导，这是IGBT长寿命运行的关键。最后，务必仔细阅读并严格对照ABB 5SHY3545L0009的官方安装手册，按照规定的力矩紧固螺栓，确保所有电气连接的可靠性，任何一点点疏忽都可能导致模块损坏甚至严重安全事故。

维护建议: 对于ABB 5SHY3545L0009这类高压IGBT模块的维护，主要围绕“散热”和“连接”两大核心。你得定期检查散热系统，无论是风冷还是水冷，都必须确保其高效运行，没有堵塞或泄露，散热风扇或水泵的工况要正常，滤网要清洁。环境温度和湿度要严格控制在规定的范围内，避免过高或过低的温度以及结露现象，这对IGBT的长期稳定性至关重要。同时，要定期检查所有高压主回路的电气连接点，确保螺栓没有松动，母线没有氧化腐蚀，确保最小的接触电阻。门极驱动单元GVC750BE101和它的子板3BHB013085R0001虽然是高可靠设计，但也要留意其诊断指示灯或系统报警信息，及时发现并处理任何异常。如果系统发出关于ABB 5SHY3545L0009的任何异常报警，比如过温、过流或驱动故障，必须立即停机，并由经过专业培训的电力电子工程师进行诊断和处理。记住，这种核心功率部件的维护，容不得半点非专业操作和想当然。
