ABB 5SHY3545L0009 | GVC750BE101 高压IGBT门极驱动单元

描述

关键技术规格（工程师验证）

• 产品型号: GVC750BE101（订货号：5SHY3545L0009 / 3BHB013085R0001 / 3BHE009681R0101）
• 制造商: ABB
• 系统平台: ABB ACS1000 / ACS6000 中高压变频器（IGCT/IGBT 多电平拓扑）
• 功能类型: IGBT/IGCT 门极驱动控制板（Gate Driver Interface Unit）
• 输入信号: 来自主控板（如 VCU 或 DDCS）的光纤或电气触发指令
• 输出能力: 驱动单相桥臂中多个串联 IGBT 模块，提供 ±15 V 隔离驱动电压
• 隔离电压: ≥10 kV（通道与地之间，符合高压变频器安全规范）
• 响应延迟: ≤200 ns（典型值），确保多模块同步触发
• 诊断功能: 支持过流、短路、欠压等故障反馈，通过背板或光纤上报至主控
• 工作温度: -10°C 至 +70°C（变频器柜内环境）
• 安装方式: 插入 GVC750 驱动机箱专用槽位，带锁紧机构
• 固件依赖: 与 VCU（Valve Control Unit）版本匹配，需核对软件兼容性

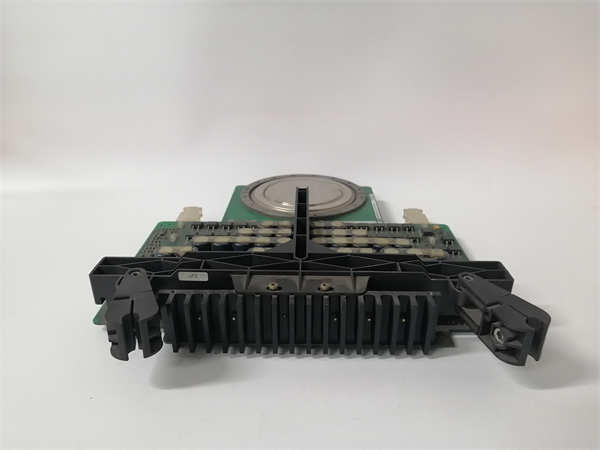

5SHY3545L0009 3BHB013085R0001 3BHE009681R0101 GVC750BE101

功能定位与应用场景分析

GVC750BE101 是 ABB 中高压变频器功率转换链路中的关键控制节点，位于主控制器与高压 IGBT/IGCT 功率模块之间。其核心任务是将低压控制信号安全、精准地转换为高压侧所需的门极驱动脉冲，并实时监测功率器件状态。该模块采用高密度 PCB 与强化绝缘设计，在数千伏共模电压下仍能保持纳秒级触发精度，是保障变频器稳定运行、防止功率器件炸裂的核心屏障。

由于 ABB 已逐步将 ACS1000/6000 平台转向新一代产品线，GVC750BE101 已停止常规生产，但全球仍有数千套设备在役。其失效通常表现为“Phase Fault”、“Gate Driver Error”或突发停机，直接影响风机、压缩机、轧机等关键负载的连续运行。因此，可靠的备件供应与严格的功能验证成为用户延寿运维的关键需求。

典型应用场景：

• 用于石化行业大型乙烯装置的裂解气压缩机变频驱动系统
• 应用于矿山提升机或皮带输送系统的 ACS6000 高压变频器
• 支持火电厂引风机、一次风机的 ACS1000 节能改造项目
• 作为水泥厂回转窑主传动变频器的核心驱动控制单元

我们的质量标准与测试流程

门极驱动板的失效往往直接导致昂贵的功率模块损坏，甚至引发安全事故。我们对每一块 GVC750BE101 实施高于行业标准的验证流程，确保其在高压、高频工况下的功能完整性。

所有库存模块均来自 ABB 认证退役设备或 OEM 原装剩余品，并执行以下专业测试：

• 外观与焊点检查: 使用高倍显微镜检查 BGA 封装、光耦、高压电容无虚焊、裂纹或漏液
• 静态功能测试: 在专用 GVC750 测试平台上加载模拟触发信号，验证各通道驱动输出波形（上升/下降时间、幅值）
• 高压隔离验证: 施加 5 kV DC 绝缘耐压测试（1 分钟），确认无击穿或漏电流超标
• 故障反馈测试: 模拟 IGBT 短路或欠压状态，验证故障信号能否正确通过背板或光纤上报
• 老化运行: 在温控箱中带载运行 ≥48 小时，监测温升与信号稳定性

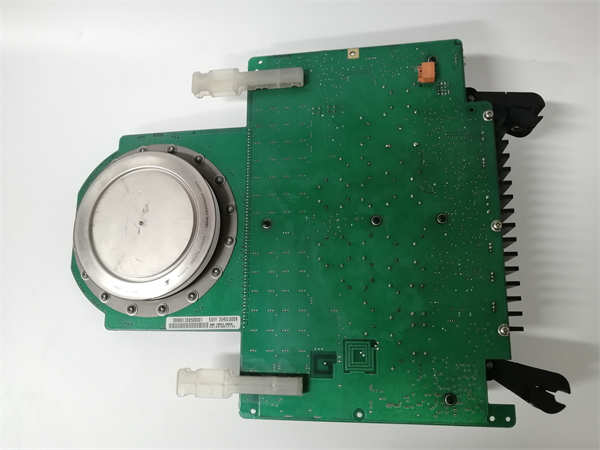

5SHY3545L0009 3BHB013085R0001 3BHE009681R0101 GVC750BE101

兼容性与升级路径（技术支持）

GVC750BE101 的多个订货号（5SHY3545L0009、3BHB013085R0001、3BHE009681R0101）代表不同批次或包装版本，功能等效，但需与系统其他组件版本匹配。错误替换可能导致同步异常或通信中断。

需核对要点：

• 变频器型号: 明确为 ACS1000（3.3–6.6 kV）或 ACS6000（6–12 kV）平台
• GVC750 机箱版本: 确认使用 GVC750BE 系列驱动箱，非早期 GVC710/GVC730
• 主控单元匹配: VCU（Valve Control Unit）固件版本需支持该驱动板序列号范围
• 替代关系: 3BHE009681R0101 为后期通用版本，可替代早期 5SHY3545L0009，但建议保留原序列号记录用于追溯
