ABB 5SHX1445H0001/3BHL000391P0101 IGCT模块 – 高压大功率，性能卓越，工业心脏！

描述

ABB 5SHX1445H0001/3BHL000391P0101：这颗IGCT模块，就是高压大功率变频器里的“心脏”！它能高效处理4.5KV高压和超大电流，以惊人的速度完成电力切换。额定电压：4.5KV，直径：68mm…专为严苛工况而生，保障你的设备在极端环境下也能稳如泰山。咱家只做原厂正品，保你用得放心，妥妥的！

5SHX1445H0001 / 3BHL000391P0101 产品概述

ABB 5SHX1445H0001/3BHL000391P0101，这两个型号其实指向的是同一个硬核产品：一款绝缘栅双极型晶闸管 (IGCT) 模块。这玩意儿可不是普通的晶体管，它集成了晶闸管的高压大电流处理能力和绝缘栅型器件的快速开关特性，是当今高功率电力电子领域的王牌。简单说，就是能同时扛得住高压和大电流，并且开关速度还贼快。在变频器、电力系统等需要频繁进行电力转换和控制的场合，IGCT就是绝对的核心。

这款ABB 5SHX1445H0001/3BHL000391P0101模块，通常作为中高压变频器（如ABB的ACS1000系列）的功率单元核心器件。它的主要作用，就是把输入的电能，按照控制系统的指令，快速、准确地转换成所需的电压和频率，从而驱动电机。你可以把它想象成一个超高速、超精准的“电闸门”，每秒开关成千上万次，没有它，变频器根本无法工作。也正因为它在电力转换中的核心地位，5SHX1445H0001的性能和可靠性，直接决定了整个变频系统的效率和稳定性。

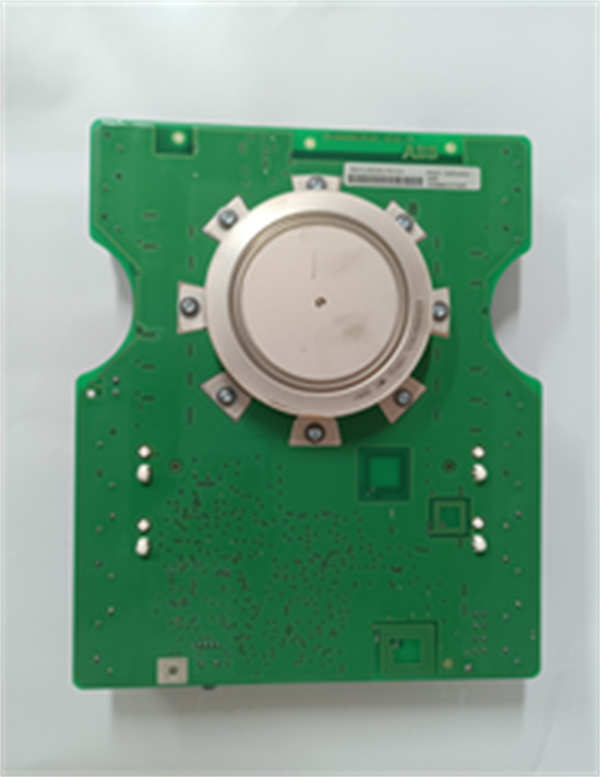

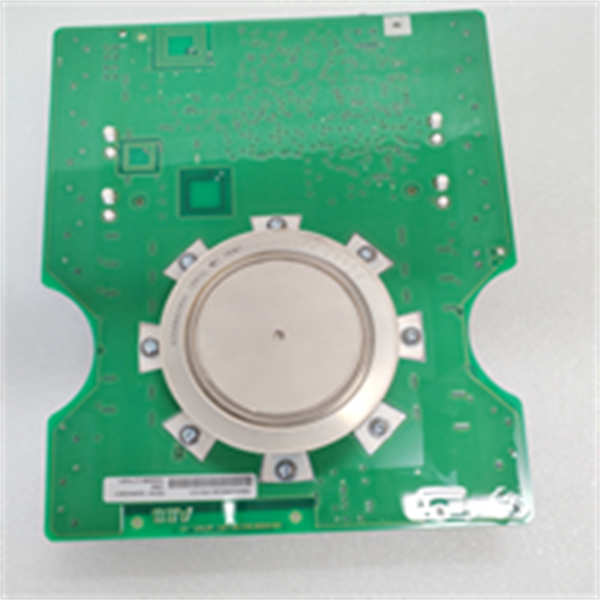

ABB 5SHX1445H0001 3BHL000391P0101

5SHX1445H0001 / 3BHL000391P0101 技术规格

主要特点和优势

提到ABB 5SHX1445H0001/3BHL000391P0101，就不得不提它的核心技术——IGCT（Integrated Gate-Commutated Thyristor，集成门极换向晶闸管）。这技术牛就牛在它完美结合了GTO（Gate Turn-Off Thyristor）的高压大电流能力和IGBT（Insulated Gate Bipolar Transistor，绝缘栅双极型晶体管）的快速开关、低损耗特性。IGCT模块的结构是“压装式”（Press Pack），这种封装方式使其具有极高的机械强度和热循环能力，能承受巨大的压力和温度变化，可靠性远超普通塑封模块。这就像是给它穿上了一层坚不可摧的“盔甲”，在严酷的工业现场也能稳如磐石。

这款5SHX1445H0001模块内部集成了专用的门极驱动单元，这可是IGCT技术的精髓。这个集成驱动器能提供超强的门极电流，让IGCT在极短的时间内完成导通和关断。这种“迅雷不及掩耳之势”的开关速度，不仅减小了开关损耗，提高了变频器的整体效率，还使得它在面对突发故障时能快速响应并保护自身。同时，它还具备高抗电磁干扰（EMI，Electromagnetic Interference）能力，即便在电磁环境复杂的工业现场，也能确保信号传输的纯净和控制的精准。总之，ABB 5SHX1445H0001凭借其独特的IGCT技术和坚固的压装封装，为中高压传动系统提供了高可靠性、高效率和高功率密度的完美解决方案，是ABB在电力电子领域实力的最佳证明。

The ABB 5SHX1445H0001 / 3BHL000391P0101 IGCT module stands out in high-power electronics due to its advanced Integrated Gate-Commutated Thyristor (IGCT) technology. This design marries the high voltage and current handling capabilities of a thyristor with the fast switching speeds of a transistor. The result is a device with exceptionally low on-state losses and very fast turn-off times, leading to superior efficiency in power conversion applications. Its press-pack construction is a key feature, providing high mechanical robustness and excellent thermal cycling capability. This robust design ensures high reliability and a long service life, even in the most demanding industrial environments where thermal and mechanical stresses are significant. Furthermore, the 5SHX1445H0001 integrates a sophisticated gate drive unit, which is crucial for achieving its fast, low-loss switching performance. This integrated approach not only simplifies system design but also enhances the overall reliability and fault protection of the power converter. With high immunity to electromagnetic interference (EMI), this module is perfectly suited for use in medium to high-voltage drives and power conversion systems, where reliable and precise control is paramount.

应用领域

ABB 5SHX1445H0001/3BHL000391P0101这种大功率的IGCT模块，主要应用在那些对功率等级、效率和可靠性要求极高的工业领域。它的“主场”就是中高压变频器，特别是在ABB自家的ACS1000等系列中，它扮演着关键角色。这些变频器通常用于驱动大型电机，比如在电力行业，它控制风力发电机、水泵和压缩机，实现高效节能；在冶金行业，它驱动轧钢机和电炉，保证生产过程的稳定和精确；在轨道交通领域，它用于牵引变流器，为高速列车提供强大的动力。

此外，5SHX1445H0001在各种大型工业传动系统中也大有作为，例如矿山机械、船舶推进系统等。凡是涉及到将电能从一个形式转换成另一个形式，并且功率等级很高的场合，IGCT模块都是理想的选择。因为它的高效率能显著降低能耗，高可靠性则减少了停机维护的风险，这对于任何工业生产线来说，都意味着实打实的成本节约和生产效率提升。可以说，ABB 5SHX1445H0001就是为这些“国之重器”提供稳定电能输出的幕后英雄。

相关产品

5SHX1445H0002：与5SHX1445H0001同系列的IGCT模块，可能在电气参数或封装上略有不同，作为其升级或替代型号。

5SXE05-0152：这是与5SHX1445H0001配套使用的门极驱动单元，两者通常捆绑使用，不能单独工作。

3BHB003230R0101：与3BHL000391P0101关联的备件或组件号，可能包含驱动板或其他附件。

5SXE05-0158：另一款ABB IGCT模块驱动单元，与不同型号的IGCT模块配合。

ACS1000：ABB的中压变频器系列，5SHX1445H0001模块是其内部的核心功率元件之一。

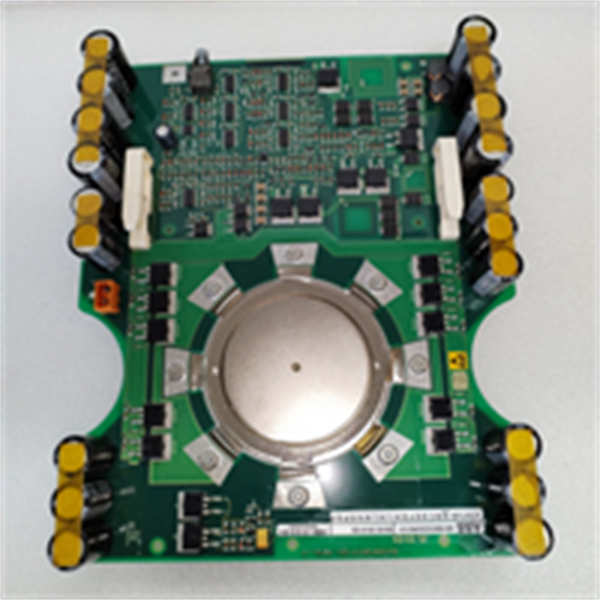

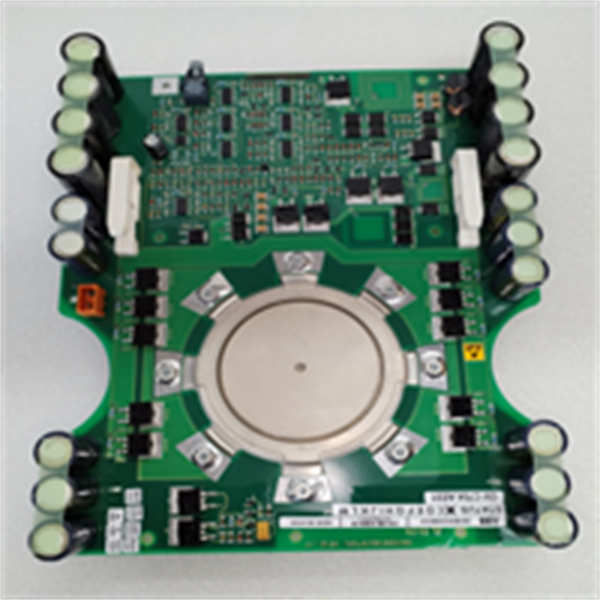

ABB 5SHX1445H0001 3BHL000391P0101

安装与维护

安装前准备：安装ABB 5SHX1445H0001/3BHL000391P0101前，请务必切断所有电源并执行安全放电操作，这是最基本的规矩，不懂别瞎碰。由于它采用的是压装式封装，安装时必须使用专用夹具或设备，并严格控制施加的压力，确保模块与散热器之间接触良好、均匀，但又不能过大导致损坏。如果压力不均匀或不足，散热效果会大打折扣，直接影响模块寿命，甚至导致烧毁。在安装过程中，确保所有表面清洁无尘，并且正确涂抹导热硅脂，以达到最佳热传导效果。

维护建议：5SHX1445H0001/3BHL000391P0101模块的日常维护主要是对变频器整体进行清洁和散热检查。定期清理散热器上的灰尘，确保通风畅通。由于IGCT模块本身可靠性极高，一般不会轻易损坏，如果系统出现故障，应首先排查外围电路、控制板和驱动单元，而不是盲目怀疑模块本身。更换5SHX1445H0001时，必须由专业人员进行，遵循正确的拆卸和安装流程，以避免二次损坏。
