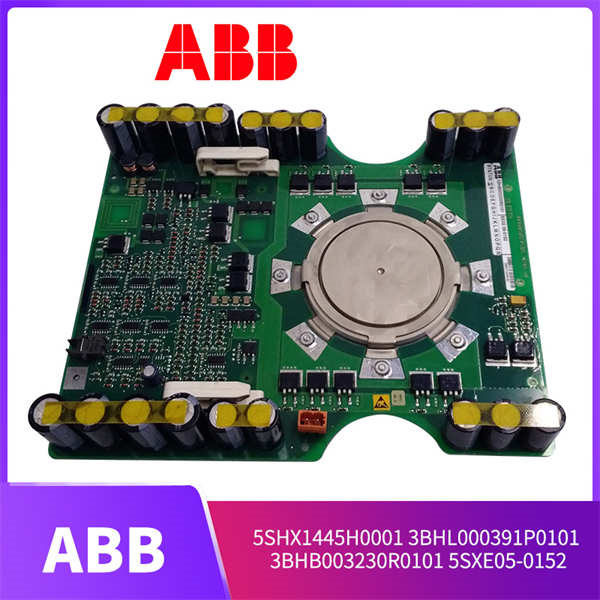

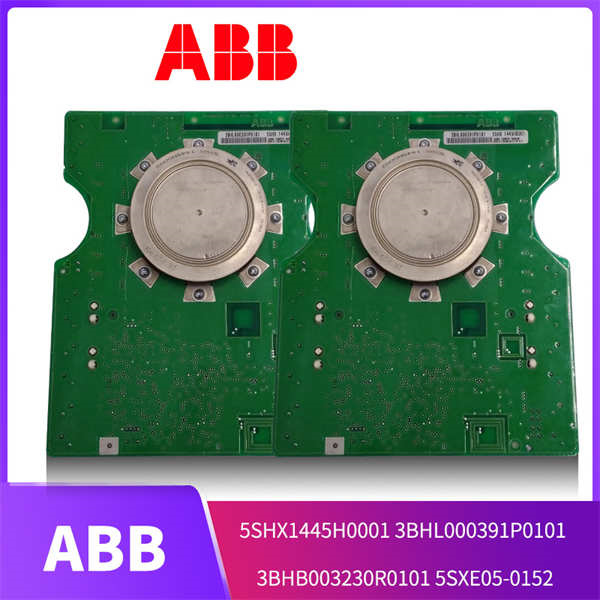

ABB 5SHX1445H0001 – 高性能 IGCT 模块，工业电力转换巨擘！

描述

ABB 5SHX1445H0001 是一款顶级的 ABB IGCT (Integrated Gate Commutated Thyristor) 模块。它是电力电子转换设备（如高压变频器、高压直流输电系统、柔性交流输电系统等）中的核心功率半导体开关元件。该模块专为极高电压（如 4.5kV）、大电流（如 4000A）和高功率的应用而设计，能够实现对电能的高效、快速、精确通断控制和转换。它结合了传统晶闸管的高电压、大电流承载能力和IGBT的优异开关特性，是现代工业驱动、电力传输和能源管理系统不可或缺的“心脏”部件。

5SHX1445H0001 产品概述

各位朋友，今天咱们来深入了解一下 ABB 5SHX1445H0001 这个型号。在ABB的电力电子产品线中，这绝对是一个**“重量级”的角色**！它代表的是一种高性能的 IGCT (Integrated Gate Commutated Thyristor) 模块，也就是集成门极换流晶闸管模块。简单来说，它是电力转换领域中，用于控制超高电压和大电流的“巨无霸”级开关。



这种模块的独特之处在于，它巧妙地融合了传统GTO (Gate Turn-Off Thyristor) 的超高电压、超大电流承载能力，又同时具备了IGBT (Insulated Gate Bipolar Transistor) 那样的快速关断特性和相对简单的驱动要求。这就使得 5SHX1445H0001 能够在大功率电力转换中，实现极高的效率和精准的控制。

在工业应用中，它扮演着“电力总闸”的角色，能够以极快的速度对数千伏、数千安培的电流进行精准的“开关”操作。这使得它成为构建各种先进电力电子变换器的核心部件，例如用于大型电机调速的高压变频器、用于电网连接和电能质量改善的高压直流输电 (HVDC) 系统、柔性交流输电 (FACTS) 系统、以及大型可再生能源（如风电、光伏）的并网逆变器等。

ABB 5SHX1445H0001 的核心价值在于其能够提供高效率的电能转换，显著降低能量损耗，并且具备卓越的可靠性和鲁棒性。在极端高压、大功率的工作环境下，它能够长期稳定运行，承受严苛的电气应力，确保整个电力系统的安全和高效。可以说，它是现代工业电力系统实现“绿色、高效、智能”转型的关键基石之一。

5SHX1445H0001 技术规格

参数名称	参数值/描述
产品型号	5SHX1445H0001
制造商	ABB
产品类型	IGCT (Integrated Gate Commutated Thyristor) 模块 / 功率半导体开关器件
核心技术	IGCT技术 (结合GTO和IGBT优点，超高电压、超大电流、快速关断)
额定电压 (V_DRM/V_RRM)	通常为 4500V (4.5 kV) （指额定正反向阻断电压，即其能承受的最高电压）
额定电流 (I_TAV/I_TSM)	通常为 4000A (指额定通态平均电流，以及更高的浪涌电流能力)
电流密度	具备高电流密度，允许在相对紧凑的体积内处理大电流
开关特性	极高的关断能力（高 di/dt 承受能力）、极低的开关损耗、极快的开关速度
通态压降	具备较低的通态压降，进一步降低导通损耗
驱动特性	集成门极驱动单元，简化外部驱动电路设计，实现精准控制
封装类型	模块化设计，通常为压接型封装（Press-Pack），便于集成到大功率堆叠结构中，散热高效
热管理	具备极其优秀的散热性能，通常与高效液冷散热器配合使用
保护功能	内置过流、过压、过热、短路等多种保护机制，增强系统安全性
可靠性	极高可靠性，长寿命设计，适用于最严苛的工业应用环境
应用温度范围	宽工作温度范围，适应各种工业运行条件
应用领域	高压变频器 (VFD)、高压直流输电 (HVDC)、柔性交流输电 (FACTS)、风力发电变流器、太阳能逆变器、大功率工业电源等

主要特点和优势

各位老铁，ABB 5SHX1445H0001 这样的 IGCT 模块，之所以能成为高功率电力电子领域的“明星”，那是因为它有几个**“杀手锏”**级别的特点和优势！

首先，它最大的亮点就是极致的功率密度和承载能力 (Ultimate Power Density and Handling Capability)。这个模块专为数千伏、数千安培的极高电压和大电流应用而生。这意味着它能够在相对紧凑的体积内，处理巨大的电能，并且能够承受来自电网或负载的剧烈波动和冲击。这种能力使得它成为构建超大功率电力电子设备的核心，保障了系统的稳定运行和可靠性。

其次，无与伦比的开关效率与超低损耗 (Unparalleled Switching Efficiency with Ultra-Low Losses) 是其核心竞争力。5SHX1445H0001 采用了先进的 IGCT 技术，完美融合了晶闸管的低通态损耗和IGBT的快速开关速度，实现了同时具备低导通损耗和低开关损耗的特性。这就直接意味着在电力转换过程中，能量损耗被降到最低，从而大大提升了整个电力电子系统的能效 (Energy Efficiency)，减少了运行成本和设备发热量。

再者，其高度集成的驱动与卓越的可靠性 (Highly Integrated Drive and Superior Reliability) 也是一大亮点。5SHX1445H0001 模块通常将功率半导体芯片与门极驱动电路深度集成，这不仅简化了外部电路设计，减少了寄生参数的影响，还极大提升了开关控制的精度和可靠性。它采用坚固耐用的压接封装技术，能够抵抗严苛的工业环境，如高振动、冲击和极端温度变化。这种设计保证了模块更长的使用寿命，更少的维护需求，和更高的系统运行时间。

最后，强大的故障保护与诊断能力 (Robust Fault Protection and Diagnostic Capabilities) 为系统安全保驾护航。IGCT模块具备极快的关断能力，能够在短路、过流等极端故障条件下迅速切断电流，有效保护昂贵的功率器件和下游设备。同时，其集成的驱动和控制系统通常具备实时诊断功能，能够监测模块的运行状态，并在异常发生时及时报警，大大提升了整个电力电子系统的安全性和故障容忍度 (Fault Tolerance)。

应用领域

ABB 5SHX1445H0001 IGCT 模块作为一种顶级的电力半导体器件，其应用领域主要集中在那些对极高电压、超大电流、最高效率以及最强可靠性有极致要求的工业电力电子系统中。



高压变频器 (High-Voltage Drives/VFDs)：这是IGCT最核心和典型的应用领域。5SHX1445H0001 被广泛用于驱动大型和超大型电机，例如在冶金（轧机）、矿山（提升机）、水泥（磨机）、石油石化（压缩机）、电力（风机、水泵）等行业的关键设备。它能实现电机的无级调速和精确控制，显著提高生产效率和能源利用率。



高压直流输电 (HVDC) 系统：在远距离、大容量的电力输送中，HVDC系统发挥着不可替代的作用。5SHX1445H0001 IGCT模块在HVDC换流站中作为可控开关，实现交直流电能的相互高效转换，广泛应用于点对点输电、区域电网互联以及大型可再生能源并网（如海上风电）等场景。



柔性交流输电系统 (FACTS)：FACTS装置用于提高交流电网的输电能力、改善电能质量和增强系统稳定性。IGCT模块在STATCOM（静止同步补偿器）、**SVC（静止无功补偿器）**等设备中作为核心组件，进行快速无功功率补偿和电压控制。



大型工业电源和电力质量调节器：在一些对电源质量要求极高的大型工业电源、不间断电源（UPS）系统，以及用于改善电网谐波和功率因数的电力质量调节器中，5SHX1445H0001 也被用于构建高性能的电力转换单元。



大型可再生能源并网逆变器：在陆上或海上大型风力发电场、以及超大型太阳能光伏发电站中，IGCT模块被用于风力变流器和光伏逆变器，将发电机或光伏板产生的电能高效、稳定地转换并并入电网。



简而言之，只要是需要在数千伏电压和数千安培电流下，实现电能的快速、精确、高效转换与控制，并且对系统可靠性有最高要求的场合，ABB 5SHX1445H0001 都是首选的核心功率半导体解决方案。

相关产品

ABB 5SHX1445H0001 IGCT 模块作为一种顶级的功率半导体器件，它通常不会独立工作，而是作为更大型电力电子设备的核心组件。因此，与它相关的产品主要包括：



ABB 高压变频器：例如 ABB 的 ACS6000、ACS8000、ACS5000 等系列中高压变频器，5SHX1445H0001 是这些设备内部功率单元的关键组成部分。



IGCT 门极驱动单元 (Gate Driver Unit)：虽然IGCT模块集成了驱动功能，但通常还需要外部的门极驱动电源、光纤接口和保护电路板来提供精确的触发信号和全面的保护功能。



散热器 / 冷却系统 (Heat Sinks / Cooling Systems)：鉴于 5SHX1445H0001 的高功率密度，高效的液冷（如水冷）或大功率风冷散热器是必不可少的，以确保其工作在安全温度范围内。



DC 母线电容 (DC-Link Capacitors)：用于稳定直流母线电压，吸收IGCT开关产生的纹波电流，并提供储能。



高压二极管 / 逆并联二极管 (High-Voltage Diodes / Anti-parallel Diodes)：在整流和逆变电路中，IGCT通常需要配合高压二极管使用。



ABB 控制系统 (DCS/PLC)：如 ABB System 800xA, AC800PEC 等，这些控制系统通过通信接口与包含 IGCT 的功率模块进行通信，实现对整个电力转换系统的监控和管理。



传感器 (Sensors)：如高压电流传感器、电压传感器、温度传感器，用于采集运行数据并反馈给控制系统和IGCT模块的保护电路。



保护继电器 / 断路器 (Protection Relays / Circuit Breakers)：用于提供系统级的过流、短路等保护，确保整个电力系统的安全。



电力电缆和母线：用于连接IGCT模块与高压主回路，需要承受大电流和高电压。



安装与维护

安装和维护 ABB 5SHX1445H0001 IGCT 模块是专业性极强的工作，必须严格遵守操作规程，以确保人身安全和设备长期稳定运行。

安装前准备：



断电与绝缘检查：这是最最重要的步骤！在任何安装操作前，必须确保相关设备（变频器、直流输电系统等）彻底断开所有电源，并进行可靠的接地和放电。使用专业的验电器确认无电，并悬挂“禁止合闸”警示牌。由于IGCT模块工作在极高电压环境下，务必确保操作人员穿着绝缘鞋，并使用符合电压等级的绝缘工具。



静电防护 (ESD Protection)：IGCT模块是极其精密的半导体器件，对静电非常敏感。操作人员必须全程佩戴防静电手套和腕带，并在防静电工作台上进行操作。避免徒手直接触摸模块的电气引脚和内部元件。



环境检查：确保安装环境清洁、干燥、无尘，且温度和湿度在允许范围内。避免在安装过程中有任何导电异物、液体或污染颗粒进入模块或安装槽。



核对型号与检查外观：仔细核对 5SHX1445H0001 模块的型号、序列号和版本号是否与系统要求完全一致。在安装前，仔细检查模块是否有任何物理损伤（如裂纹、划痕）、引脚弯曲或连接器损坏。



散热面处理：IGCT模块的底部散热面必须与散热器紧密接触，以保证极致的导热性。在安装前，应彻底清洁散热面和模块底部，并根据ABB官方手册的指导，均匀涂抹一层薄而均匀的导热硅脂，确保无气泡和空隙。这是确保模块长期可靠运行的关键。



螺栓紧固力矩：安装时，严格按照ABB官方手册规定的螺栓紧固力矩进行操作，必须使用经过校准的力矩扳手。过松会导致接触不良、散热效率低，甚至打火；过紧则可能损坏模块内部结构。主电路和门极引脚的连接也要严格按照规范进行。



电气连接：所有主电路连接（大电流端子）和门极信号连接（通常是光纤电缆）必须正确、牢固。对于光纤连接，要确保光纤端面清洁，无灰尘和划痕，并正确插入连接器，避免过度弯曲光纤。



维护建议：



定期清洁：定期检查并清洁IGCT模块及其周围的散热器、冷却液循环系统（如果是液冷）或风扇（如果是风冷）。清除积聚的灰尘和污垢，确保冷却通道畅通，避免散热不良导致模块过热。



检查紧固件：定期检查所有电源连接螺栓、母线连接螺栓和模块固定螺栓的紧固性，防止因振动或热胀冷缩引起的松动。特别是大电流连接点，松动会导致接触电阻增大，产生局部热点。



温度监控：通过系统监控（SCADA/DCS）或红外测温枪，持续监测IGCT模块的工作温度。任何异常高温都可能是散热不良、模块性能下降或内部故障的严重迹象，需要立即检查。



电气参数监测：在设备运行时，密切关注模块的输入/输出电压、电流波形、开关频率等电气参数，确保其在正常工作范围内。异常波形可能指示模块或驱动电路存在问题。



驱动信号检查：定期检查IGCT模块门极驱动信号的质量，包括幅值、脉宽、上升/下降沿时间以及波形完整性。门极驱动电路的故障是导致功率器件损坏的常见原因，要确保其供电稳定。



冷却系统维护：如果是液冷系统，定期检查冷却液的质量、流量和压力，确保冷却管道无堵塞、无泄漏。如果是风冷系统，确保风扇运行正常，滤网清洁。



预防性更换与故障分析：遵循ABB建议的预防性维护计划，对达到使用寿命或出现性能下降迹象的IGCT模块进行及时更换，以避免突发故障对系统造成更大影响。对于任何故障模块，务必进行详细的故障分析，找出根本原因。
