ABB 5SHX08F4502 (3BHB003387R0101) – 核心 IGCT 模块，高效电力转换专家！

描述

ABB 5SHX08F4502 3BHB003387R0101：这是一款高性能的 ABB IGCT (Integrated Gate Commutated Thyristor) 模块。它是电力电子转换设备（如变频器、逆变器、高压直流输电等）中的关键功率半导体开关元件。该模块专为高电压、大电流、高功率的应用而设计，能够实现对电能的高效、快速、精确通断控制和转换。它结合了传统晶闸管的高电压、大电流承载能力和IGBT的优异开关特性，是现代工业驱动、电力传输和能源管理系统不可或缺的“心脏”部件。

5SHX08F4502 3BHB003387R0101 产品概述

各位看官，今天咱们要聊的这个 ABB 5SHX08F4502 3BHB003387R0101，可不是个普通货色，它是ABB在电力电子领域的一颗“明星”！如果你从事的是大功率电机驱动、电网稳定，甚至是新能源并网这些高精尖的活儿，那你就肯定会遇到这种IGCT (Integrated Gate Commutated Thyristor) 模块。简单来说，它是一个集成了高性能门极驱动电路的功率半导体开关器件。

5SHX08F4502 是这个IGCT模块的型号，而 3BHB003387R0101 则是其对应的ABB内部物料编码。这两者通常指的是同一个产品或其核心组件。这玩意儿可不简单，它融合了传统GTO (Gate Turn-Off Thyristor) 的大电流、高电压承载能力，又具备了接近 IGBT (Insulated Gate Bipolar Transistor) 的快速关断特性和更简单的驱动方式。

在工业应用中，它扮演着**“电力路由器”的角色，能够以极快的速度对数千伏、数千安培的电流进行精准的“开关”操作**。这使得它成为构建各种先进电力电子变换器的核心部件，例如用于大型电机调速的变频器、用于电网连接和电能质量改善的高压直流输电 (HVDC) 或柔性交流输电 (FACTS) 系统、以及风力发电和太阳能逆变器等。

ABB 5SHX08F4502 3BHB003387R0101 的核心价值在于其能够提供高效率的电能转换，显著降低能量损耗，并且具备卓越的可靠性和鲁棒性。在高压、大功率的工作环境下，它能够稳定运行，承受严苛的电气应力，确保整个电力系统的安全和高效。可以说，它是现代工业电力系统实现“绿色、高效、智能”转型的关键基石之一。

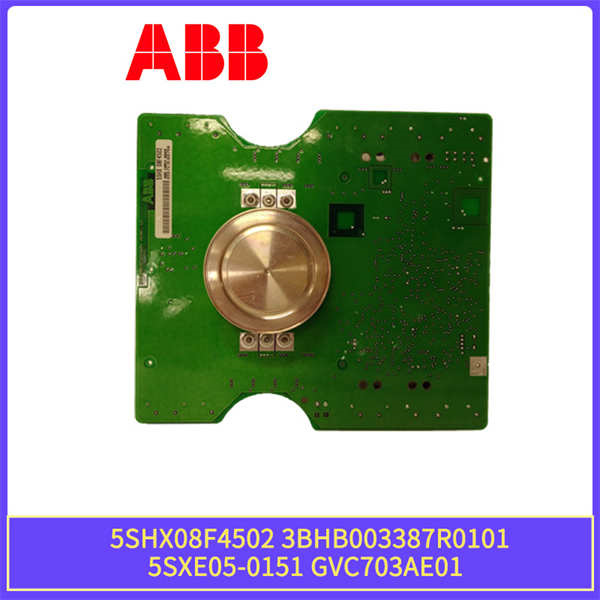

ABB 5SHX08F4502 3BHB003387R0101 5SXE05-0151 GVC703AE01

5SHX08F4502 3BHB003387R0101 技术规格

主要特点和优势

老铁，ABB 5SHX08F4502 3BHB003387R0101 这样的 IGCT 模块，之所以能成为高功率电力电子领域的“明星”，那是因为它有几个**“杀手锏”**级别的特点和优势！

首先，它的卓越的功率处理能力 (Exceptional Power Handling Capability) 是毋庸置疑的。这个模块专为高电压 (例如 4500V 甚至更高) 和大电流 (通常数百到数千安培) 的应用而生。这意味着它能够承受巨大的电能冲击和负载波动，确保在大型工业设备，如巨型电机、高压变频器中，能够稳定可靠地传输和控制电能。这种能力是其在高功率应用中不可替代的基石。

其次，高效的开关性能与低损耗 (Efficient Switching Performance with Low Losses) 是其核心竞争力。IGCT技术结合了传统晶闸管的低通态损耗和IGBT的快速开关速度，实现了低导通损耗和低开关损耗的完美结合。这直接转化为更高的系统效率和更少的发热量。在电力转换过程中，每一瓦特的损耗都意味着能源的浪费和额外的散热成本，而 5SHX08F4502 能够显著减少这些损耗，从而提升整个电力电子系统的能效，降低运行成本。

再者，其高度集成的设计与可靠性 (Highly Integrated Design and Reliability) 也是一大亮点。5SHX08F4502 模块通常将功率半导体芯片与门极驱动电路集成在一起，简化了外部电路设计，减少了寄生电感和电容的影响，进一步提升了开关性能和可靠性。它采用坚固耐用的工业级封装，能够抵抗振动、冲击和恶劣的环境条件，如极端温度和湿度。这意味着更长的使用寿命，更少的维护需求，和更高的系统运行时间。

最后，出色的动态特性与保护功能 (Excellent Dynamic Characteristics and Protection Functions) 为系统安全保驾护航。IGCT模块具备快速关断能力，能够在短路等故障条件下迅速切断电流，有效保护下游设备。同时，其内置的保护机制，如过流、过压和过温保护，能实时监测模块自身状态，并在异常发生时及时响应，大大提升了整个电力电子系统的安全性和故障容忍度 (Fault Tolerance)。

应用领域

ABB 5SHX08F4502 3BHB003387R0101 IGCT 模块作为一种高性能的电力半导体器件，其应用领域主要集中在那些对高电压、大电流、高效率以及高可靠性有严苛要求的工业电力电子系统中。

高压变频器 (High-Voltage Drives/VFDs)：这是IGCT最主要的应用领域之一。5SHX08F4502 被广泛用于驱动大型电机，例如在冶金、矿山、水泥、石油石化、电力等行业的风机、水泵、压缩机、传送带等设备。它能实现电机的无级调速和精确控制，显著提高能源效率和生产效率。

高压直流输电 (HVDC) 系统：在远距离、大容量的电力输送中，HVDC系统发挥着关键作用。IGCT模块在HVDC换流站中作为可控开关，实现交直流电能的相互转换，例如在点对点输电、区域电网互联以及新能源并网等场景。

柔性交流输电系统 (FACTS)：FACTS装置用于提高交流电网的输电能力、改善电能质量和增强系统稳定性。IGCT模块在STATCOM（静止同步补偿器）、**SVC（静止无功补偿器）**等设备中作为核心组件，进行快速无功功率补偿和电压控制。

轨道交通 (Traction)：在高速列车、电力机车等轨道交通领域，IGCT模块被用于牵引变流器，控制牵引电机的运行，提供强大的动力和精准的速控。

新能源发电并网：在大型风力发电和太阳能光伏发电系统中，IGCT模块用于风力变流器和光伏逆变器，将发电机或光伏板产生的电能转换并稳定地并入电网。

感应加热和工业电源 (Induction Heating and Industrial Power Supplies)：在一些大功率的工业加热设备或特殊工业电源中，IGCT模块也因其高频开关能力和高功率处理能力而被采用。

简而言之，只要是需要将电能从一种形式高效地转换为另一种形式，并且要求在千伏级电压和千安级电流下进行快速、精确控制的场合，ABB 5SHX08F4502 3BHB003387R0101 都能发挥其作为核心功率半导体开关的巨大作用。

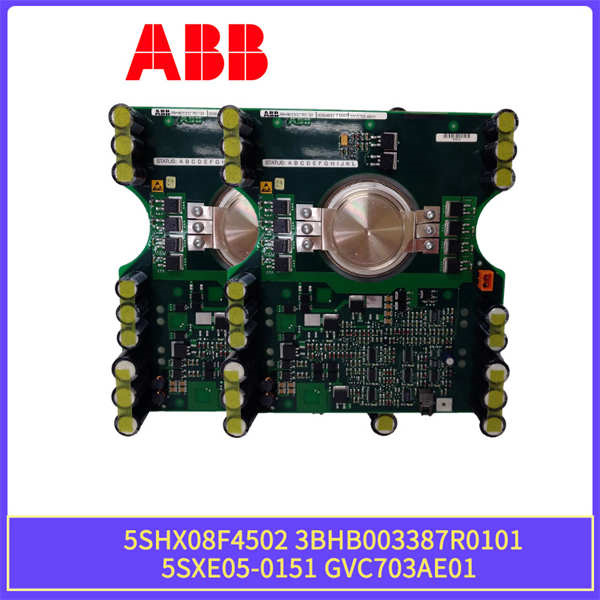

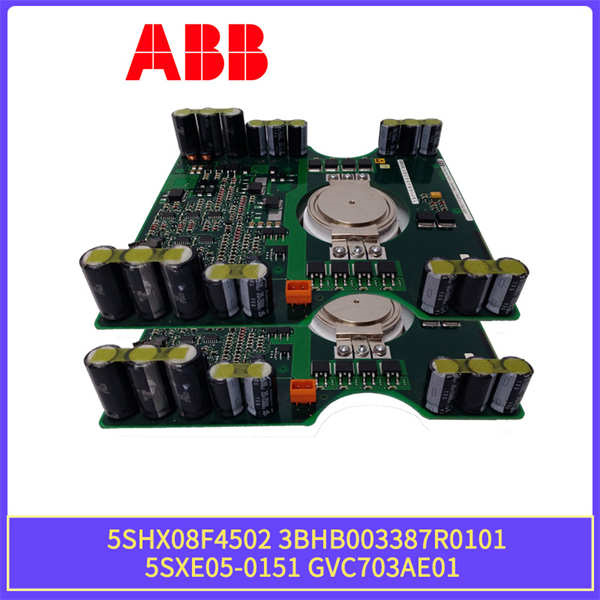

ABB 5SHX08F4502 3BHB003387R0101 5SXE05-0151 GVC703AE01

相关产品

ABB 5SHX08F4502 3BHB003387R0101 作为一种高性能的 IGCT 模块，通常不会独立工作，而是作为更大型电力电子设备的核心组件。因此，与它相关的产品主要包括：

变频器 / 变流器：如 ABB ACS6000、ACS8000 系列中高压变频器、UNITROL 励磁系统等，5SHX08F4502 是这些设备内部功率单元的关键组成部分。

IGCT 门极驱动单元 (Gate Driver Unit)：虽然IGCT模块本身集成了驱动电路，但通常还需要外部的门极驱动板或电源来提供精确的触发信号和保护功能。

散热器 / 冷却系统 (Heat Sinks / Cooling Systems)：由于IGCT在大功率工作时会产生热量，因此需要高效的液冷或风冷散热器来确保其工作在安全温度范围内。

DC 母线电容 (DC-Link Capacitors)：用于稳定直流母线电压，吸收开关产生的纹波电流。

IGBT / GTO 模块：在某些应用中，IGCT 可能与其他类型的功率半导体（如IGBT或GTO）进行比较或互补，取决于具体的电压、电流和开关频率要求。

ABB 控制系统 (DCS/PLC)：如 ABB System 800xA, AC800PEC 等，这些控制系统通过接口与包含 IGCT 的功率模块进行通信，实现对整个电力转换系统的监控和管理。

传感器 (Sensors)：如电流传感器、电压传感器、温度传感器，用于采集运行数据并反馈给控制系统和IGCT模块的保护电路。

保护继电器 / 断路器 (Protection Relays / Circuit Breakers)：用于提供系统级的过流、短路等保护。
