ABB 5SHX06F6004 IGCT模块 – 高压大电流变流核心，电力系统“心脏”！

描述

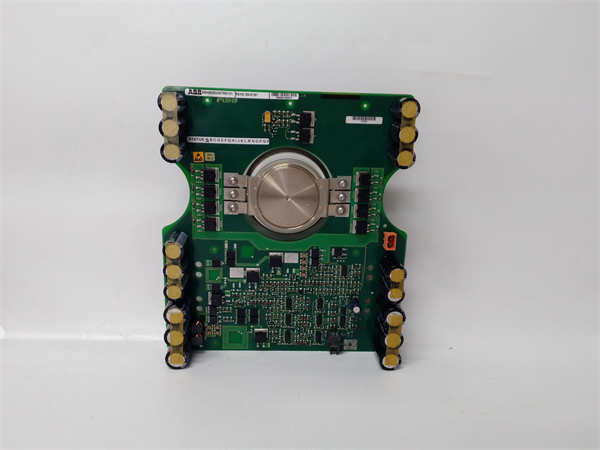

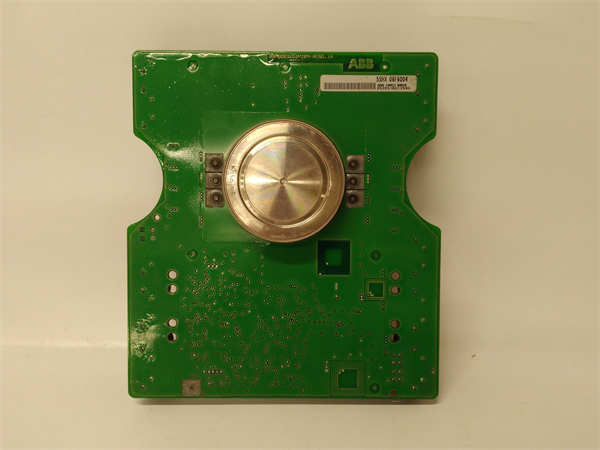

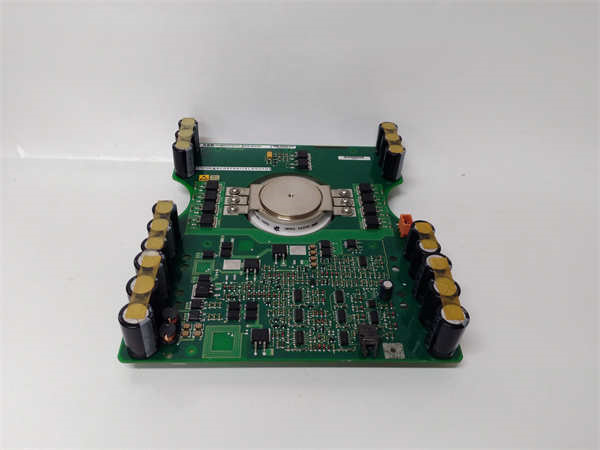

ABB 5SHX06F6004 (产品型号通常带有3BHB003387R0101, 5SXE05-0151, 3BHB003151P104等零件号共同识别)：这套IGCT功率半导体模块与门极驱动单元，那是电力电子领域的“核武器”！集成了大功率IGCT芯片与精密门极驱动电路，实现高电压、大电流的快速通断与精确控制，广泛应用于中高压变频器、直流输电等领域。 额定电流：数百至数千安培，额定电压：数千伏特，工作频率：适用于中高频应用。专治各种电力转换“疑难杂症”。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业大功率控制的靠山，没毛病！

ABB 5SHX06F6004 产品概述

在当今的工业领域，尤其是涉及到高压、大电流的电力转换和控制，传统的晶闸管 (Thyristor) 或者绝缘栅双极晶体管 (IGBT) 往往难以满足严苛的性能要求。这时候，ABB的IGCT（Integrated Gate-Commutated Thyristor，集成门极换流晶闸管）就闪亮登场了。咱今天聊的这套组合，包括核心的ABB 5SHX06F6004 IGCT模块，以及配套的门极驱动单元，这些零件号比如3BHB003387R0101、5SXE05-0151和3BHB003151P104，通常共同构成了ABB一个完整的IGCT解决方案。它可不是什么普通的开关元件，而是集成了高压功率半导体芯片和复杂的驱动控制电路于一体的“超能”模块。

ABB 5SHX06F6004系列IGCT模块，它把传统晶闸管的高电压、大电流处理能力，和IGBT的完全可控性（即可以通过门极信号控制其导通和关断）完美结合起来。这玩意儿的牛逼之处在于，它能在大功率应用中实现极低的通态损耗和非常快的关断速度。这就意味着在电力转换过程中，能量损耗更少，效率更高，系统响应更快。这套ABB 5SHX06F6004及其配套的3BHB003387R0101驱动、5SXE05-0151控制板等，正是ABB在电力电子领域几十年的技术沉淀。

这套IGCT模块在自动化系统中的定位和价值，那可是无可替代的。它不直接执行复杂的逻辑控制，而是作为高压变频器、大功率直流输电 (HVDC) 系统、无功补偿装置 (STATCOM) 等核心电力电子设备的心脏。它负责将电能从一种形式高效地转换成另一种形式，比如交流转直流、直流转交流，或者调节电压和频率。没有ABB 5SHX06F6004这样的高性能功率器件，许多大型工业设备和电力传输系统根本无法运行，更别提高效稳定了。所以，它就是那些“吃电大户”和“电力搬运工”的发动机，其重要性不言而喻。

ABB 5SHX06F6004 3BHB003387R0101 5SXE05-0151 3BHB003151P104

ABB 5SHX06F6004 技术规格

主要特点和优势

咱这ABB 5SHX06F6004这套IGCT功率模块，之所以能在高压大功率领域独领风骚，那可不是因为它长得帅，而是实实在在的硬实力。

超低通态损耗： 这可是IGCT相比于其他功率器件的一大杀手锏。它的通态电压降 (On-state Voltage Drop) 极低，这意味着电流通过时产生的热量少，能量损耗也小。在高功率应用中，哪怕一点点的效率提升，都能带来巨大的节能效果，节省电费那可不是开玩笑的。低损耗也意味着模块自身发热少，寿命自然就长。

高开关速度与可控性： 传统的晶闸管一旦导通就很难关断，得等电流降到零。但IGCT不一样，它继承了晶体管的优点，可以通过门极信号快速、完全地关断电流。这个门极换流 (Gate Commutation) 能力，让它能实现比传统晶闸管更高的开关频率 (Switching Frequency)，而且关断时间极短，这对于需要快速响应和精确控制的变频器来说，简直是神助攻。

高集成度与简化设计： ABB 5SHX06F6004作为IGCT模块，它本身就集成了功率芯片和一部分门极驱动电路。而像5SXE05-0151这样的门极驱动单元，更是把复杂的驱动、保护和诊断功能都整合在了一起。这极大地简化了用户在高压应用中的设计难度，减少了外部元件数量，降低了系统成本，也提升了整体的可靠性 (Reliability)。你不用自己去设计复杂的驱动电路，直接用现成的解决方案，省心又省力。

卓越的可靠性与坚固性： 这种高压功率模块，那可是要经受住严苛工业环境考验的。ABB 5SHX06F6004及其配套的3BHB003387R0101等组件，都采用了ABB顶级的制造工艺和材料，具备出色的热循环能力 (Thermal Cycling Capability) 和电循环能力。它能在宽泛的温度范围内稳定工作，抗干扰能力 (Noise Immunity) 也非常强，确保在恶劣的电力系统环境下也能稳定输出，不易“罢工”。这种高可靠性，对于保障电力传输和工业生产的连续性至关重要。

The ABB 5SHX06F6004 IGCT module, along with its associated gate drive units such as 5SXE05-0151 and the overarching part numbers like 3BHB003387R0101 and 3BHB003151P104, represents a pinnacle of power semiconductor technology. This integrated solution delivers exceptional performance in high-voltage, high-current applications. Its core strength lies in its ability to combine the high blocking voltage and current capabilities of a thyristor with the full controllability of a transistor, allowing for rapid and precise turn-on and turn-off via the gate signal.

A key advantage of the ABB 5SHX06F6004 is its remarkably low on-state losses, which translates directly into higher energy efficiency and reduced cooling requirements in power conversion systems. This not only lowers operational costs but also extends the module’s lifespan. Furthermore, its fast switching characteristics enable higher operating frequencies in applications like medium-voltage drives, leading to more compact and dynamic system designs. The integrated nature of the IGCT and its dedicated gate unit simplifies complex power converter designs, enhancing system reliability and accelerating development cycles. Engineered for robustness, these modules operate dependably in demanding industrial environments, making them ideal for critical power infrastructure and heavy industrial machinery.

应用领域

这套ABB 5SHX06F6004 IGCT功率模块及其配套的3BHB003387R0101、5SXE05-0151等驱动组件，那可是电力电子和重工业领域里的“顶梁柱”，专门解决那些对电能转换和控制要求极高的场合。

首先，在中高压变频器里，这玩意儿是核心中的核心。无论是大型工业电机，比如钢厂的轧机、矿山的提升机，还是电力机车的牵引电机，都需要变频器来精确控制转速和扭矩。ABB 5SHX06F6004能够在高电压、大电流条件下实现高效、快速的功率转换，让变频器能精准地驱动这些“工业巨兽”，大大提升设备的运行效率和控制精度。

其次，在电力传输与分配领域，IGCT扮演着至关重要的角色。比如在高压直流输电 (HVDC) 系统中，它用于将交流电转换为直流电进行远距离输送，再在接收端逆变为交流电。还有静止无功补偿器 (STATCOM) 和统一潮流控制器 (UPFC) 等柔性交流输电系统 (FACTS) 设备，它们依靠IGCT实现快速的无功功率调节和电网稳定控制。没有ABB 5SHX06F6004这样的器件，这些先进的电力技术就无法实现，电力输送的效率和稳定性都会大打折扣。

再者，对于可再生能源并网，ABB 5SHX06F6004也是关键技术。大型风力发电机的变流器，以及光伏电站的逆变器，都需要高效率、高可靠性的功率器件将直流电转换为高质量的交流电并入电网。IGCT的优异性能确保了这些绿色能源能够稳定、高效地输出，助力能源结构的转型。此外，在轨道交通（如高速列车牵引变流器）、冶金工业（如电弧炉电源）以及船舶电力系统等大功率应用中，也都能看到ABB 5SHX06F6004的身影。

ABB 5SHX06F6004 3BHB003387R0101 5SXE05-0151 3BHB003151P104

相关产品

与ABB 5SHX06F6004 (通常指IGCT芯片本体) 和3BHB003387R0101 (典型的IGCT模块完整型号)，以及配套的5SXE05-0151和3BHB003151P104 (可能为门极驱动板或其他子组件) 相关的产品，主要是ABB在其电力电子产品线中的其他IGCT型号、更高功率等级的模块、以及完整的变流器或驱动系统。

ABB 5SHX08F4502：这是另一款ABB IGCT模块，通常代表不同电压或电流等级的IGCT，与5SHX06F6004在应用上相似，但功率可能有所不同。

ABB 5SHX10H6004：更高功率等级的IGCT模块，适用于更大规模的电力转换系统，与5SHX06F6004属于同一技术系列。

ABB 5SHX04F4501：相对小功率的IGCT型号，在一些不需要极致功率的应用中可能替代5SHX06F6004。

ABB ACS6000系列变频器：ABB的ACS6000系列中高压变频器，正是大量采用了5SHX06F6004这类IGCT模块作为其核心功率器件。

ABB PCS6000系列 FACTS设备：ABB的PCS6000系列静止无功补偿器等柔性交流输电系统，也普遍采用IGCT模块来实现快速无功补偿。

ABB HVDC Light系统：高压直流输电系统，特别是电压源换流器 (VSC-HVDC) 技术，会大量使用像5SHX06F6004这样的高性能IGCT模块。

ABB GVC703AE01 (3BHB003387R0001)：这是与IGCT模块配套的门极驱动单元的另一个典型型号，功能与5SXE05-0151类似，但可能适用于不同代次或不同功率等级的IGCT。

安装与维护

安装前准备: 安装ABB 5SHX06F6004这样的IGCT功率模块，那可不是插个网线那么简单，这是实打实的电力活儿。首先，你得确保安装环境是无尘、干燥的，并且具备良好的散热条件，因为这玩意儿工作起来热量不小。其次，所有相关的电源都必须彻底切断并验电，确保无电操作，这是最基本的安全要求。检查ABB 5SHX06F6004模块本体，以及配套的门极驱动单元5SXE05-0151、甚至可能包含的3BHB003151P104等所有组件，确认外观无损伤、引脚无弯曲，确保运输过程中没有出现任何意外。尤其要注意散热表面，必须清洁平整，涂抹导热硅脂要均匀，确保与散热器紧密贴合，这是散热的关键。最后，对照ABB 5SHX06F6004的官方安装手册，严格按照步骤进行机械固定和电气连接，包括螺栓的紧固力矩，那都得一丝不苟。任何一点点的马虎，都可能导致模块损坏或者安全事故。

维护建议: 对于ABB 5SHX06F6004这类高压功率模块的维护，主要围绕“散热”和“连接”两方面。定期检查散热器的清洁情况，确保散热通道没有堵塞，风扇（如果有的话）运转正常。工作环境的温度和湿度也要控制在规范范围内。检查所有电气连接，包括主回路的母排连接和门极驱动信号线，确保它们紧固可靠，没有松动或腐蚀迹象。功率模块的寿命很大程度上取决于工作温度和开关次数，因此，在系统设计时就应考虑留足裕量，避免ABB 5SHX06F6004长时间在高负载或高温下运行。如果系统出现任何异常报警，尤其是关于模块温度、过流或驱动故障的，应立即停机检查，并联系专业技术人员进行诊断和维修。这种核心功率器件，一旦出现问题，绝不能“带病工作”。
