ABB 3BSE042245R1 CB801 PROFIBUS DP模块 – Panel 800 HMI通信利器，现场秒连！

描述

ABB 3BSE042245R1 CB801：这块PROFIBUS DP通讯模块，那是ABB Panel 800 HMI系统的“黄金搭档”！实现HMI与PLC/DCS等PROFIBUS设备的告诉数据交换，支持DP-V1协议，增强诊断功能。 通信速率：高达12 Mbps，工作温度：-20°C 至 +60°C，安装方式：Panel 800背部插槽。专治各种工业通讯“疑难杂症”。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！

ABB 3BSE042245R1 CB801 产品概述

在工业自动化领域，人机界面 (HMI) 和控制器 (PLC/DCS) 之间的数据交互，那简直就是整个系统的“神经中枢”。如果这部分出了问题，整个生产线都得趴窝。今天咱说的这块ABB 3BSE042245R1 CB801模块，就是专为ABB Panel 800系列HMI量身定制的PROFIBUS DP通讯接口。它可不是什么花架子，而是实实在在解决现场通讯问题的“硬核”设备。

这块ABB 3BSE042245R1 CB801模块的核心功能，就是让你的Panel 800 HMI能够通过PROFIBUS DP总线，跟各种支持PROFIBUS协议的设备进行高速、稳定的数据交换。不管是西门子、ABB自家的PLC，还是各种变频器、传感器、执行器，只要是挂在PROFIBUS网络上的，它都能游刃有余地搞定通信。这模块，就像是给你的Panel 800 HMI装上了一双“千里眼”和“顺风耳”，让它能实时获取现场数据，也能精准下达控制指令。

说白了，ABB 3BSE042245R1 CB801在自动化系统中的定位，就是一个至关重要的通信桥梁。它确保了操作员在HMI上看到的数据是实时的、准确的，下达的指令能立刻传达到设备。这对于需要快速响应和高度集成的工业现场来说，其价值是不可估量的。有了它，HMI就不再是孤零零的一个显示器，而是整个控制系统不可或缺的一部分，大大提升了系统的联动性和操作效率。

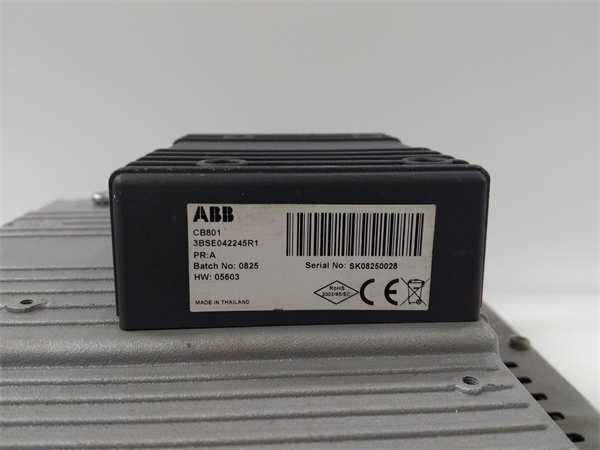

ABB 3BSE042245R1 CB801

ABB 3BSE042245R1 CB801 技术规格

主要特点和优势

咱这ABB 3BSE042245R1 CB801模块，在工业通信领域，那可是有两把刷子，能让你在现场操作起来得心应手。

高速可靠通信： 这模块最核心的本事就是能提供高速且可靠的PROFIBUS DP通信。它支持最高12 Mbps的通信速率，这在工业现场意味着什么？意味着你的HMI可以毫秒级地获取现场数据，操作指令也能瞬间下达。高速通信减少了数据传输的延迟 (Communication Latency)，让操作员能更快地响应现场变化，特别是对于那些对时间要求严苛的生产过程，比如高速包装线或者精密机械加工，这一点至关重要。而且，它支持PROFIBUS DP-V1协议，这可比V0更先进，能实现循环数据交换和非循环服务 (Acyclic Services)，比如诊断信息传输，让你的系统不仅能跑得快，还能“聪明”地自诊断。

无缝集成能力： ABB 3BSE042245R1 CB801是为ABB Panel 800 HMI系统量身打造的，安装起来那是“傻瓜式”的简单。直接插到HMI背部的扩展槽位就行，即插即用 (Plug-and-Play)，省去了复杂的布线和配置。这种无缝集成 (Seamless Integration) 的设计，大大缩短了系统的部署时间，也降低了安装错误的可能性。对于现场工程师来说，这简直就是福音，不用再为兼容性问题挠头。

强大的诊断功能： 这ABB 3BSE042245R1 CB801不仅仅是传输数据，它还能提供丰富的诊断信息。通过DP-V1协议，HMI可以获取到PROFIBUS网络上各个从站设备的详细诊断数据，比如故障代码、设备状态、通信错误等。这些诊断信息 (Diagnostic Information) 能够帮助工程师快速定位故障点，减少故障排除时间 (Troubleshooting Time)，从而降低停机损失。在工业现场，时间就是金钱，能快速诊断和修复故障，就是最大的优势。

工业级耐用性： ABB的产品向来以结实耐用著称，这ABB 3BSE042245R1 CB801也不例外。它按照工业标准设计，能够在宽泛的温度范围（-20°C 至 +60°C）和高湿环境下稳定工作。同时，它具备良好的电磁兼容性 (Electromagnetic Compatibility, EMC) 和抗干扰能力，确保在复杂的工业电磁环境中也能稳定通信，不受外界干扰的影响。这种抗干扰设计，意味着它在车间里那种充满电气噪声的环境下也能表现出色，不会动不动就“掉线”。

The ABB 3BSE042245R1 CB801 module stands out as a critical component for enhancing the communication capabilities of ABB Panel 800 HMI systems. Its primary strength lies in providing high-speed and highly reliable PROFIBUS DP connectivity, crucial for the seamless exchange of operational data between the human-machine interface and various field devices, including PLCs, drives, and sensors. Supporting data rates up to 12 Mbps, this module ensures minimal communication latency, enabling real-time control and rapid response to dynamic industrial processes.

Beyond mere data transfer, the ABB 3BSE042245R1 CB801 integrates advanced diagnostic features, leveraging the full potential of the PROFIBUS DP-V1 protocol. This allows for detailed fault reporting and system health monitoring directly from the HMI, significantly reducing troubleshooting time and improving overall system availability. Its robust industrial-grade design ensures consistent performance across a wide operating temperature range and in electromagnetically noisy environments. The plug-and-play installation for the Panel 800 series further simplifies deployment, making it an efficient and dependable solution for integrating HMI functionalities into a cohesive automation architecture.

应用领域

这ABB 3BSE042245R1 CB801通讯模块，虽然是个小小的板卡，但它在各个工业领域里，扮演的角色可不小，简直是HMI和现场设备之间沟通的“翻译官”兼“快递员”。

首先，在工厂自动化领域，它是连接HMI和PLC、变频器、伺服驱动器等设备的关键。比如在汽车制造厂的装配线，ABB 3BSE042245R1 CB801确保操作员在Panel 800上能实时监控机器人手臂的运动状态，调整生产节拍。在食品饮料生产线上，它则保证了HMI能准确显示混料罐的温度、压力，并控制灌装机的速度，提高生产效率和产品质量。

其次，在过程控制行业，例如化工、制药和水处理厂，ABB 3BSE042245R1 CB801的作用同样不可或缺。这些行业对数据采集的实时性和控制的精准度要求极高。HMI通过这个模块，可以实时读取反应釜的温度曲线、液体流量、PH值等关键参数，并根据操作员的指令，精确调节阀门开度、泵速，确保工艺流程的稳定和安全。在水处理厂，它让操作员能一目了然地看到各个水泵的运行状态、水池液位，并通过HMI远程控制泵的启停，实现自动化供水和排水。

再者，对于机械设备制造商来说，将ABB 3BSE042245R1 CB801集成到他们的自动化设备中，可以大大提升设备的智能化水平和用户体验。比如在印刷机械、纺织机械或者包装机械上，有了这个模块，HMI就能直观地显示机器的运行参数、故障信息，甚至可以进行远程诊断和维护。这不仅方便了操作员，也提升了设备的服务能力和竞争力。

ABB 3BSE042245R1 CB801

相关产品

跟ABB 3BSE042245R1 CB801这PROFIBUS DP通讯模块相关的，通常都是ABB Panel 800系列的人机界面产品，以及一些可能需要配合使用的其他通讯或IO模块。

ABB PP825 (3BSE042233R1)：这是一个Panel 800系列的基础HMI单元，3BSE042245R1 CB801通常会作为它的一个扩展模块来使用，赋予它PROFIBUS通讯能力。

ABB PP836 (3BSE042237R1)：同样是Panel 800系列的一款HMI，通常是更大尺寸或更高性能的型号，也需要3BSE042245R1 CB801来扩展其PROFIBUS通信功能。

ABB PP846A (3BSE042238R1)：更高阶的Panel 800 HMI，为了连接PROFIBUS网络，通常也会搭配3BSE042245R1 CB801。

ABB PP881 (3BSE092978R1)：Panel 800系列中的高端型号，同样可以通过3BSE042245R1 CB801实现PROFIBUS DP通信。

ABB CI854AK01 (3BSE030220R1)：这是ABB AC 800M控制器的一个PROFIBUS DP主站通讯接口模块。虽然角色不同，但3BSE042245R1 CB801（作为从站）会与这类主站模块进行通信，共同构成PROFIBUS网络。

ABB DP840 (3BSE028080R1)：这是S800 I/O系统中的PROFIBUS DP接口模块，用于将S800 I/O连接到PROFIBUS网络，而3BSE042245R1 CB801则可能从HMI端与之通信。

安装与维护

安装前准备: 安装ABB 3BSE042245R1 CB801模块前，首先要确保你手头的Panel 800 HMI支持该模块扩展。通常，HMI背面会有专门的插槽。在安装前，务必切断HMI的所有电源，包括主电源和控制电源，这是为了避免触电和损坏模块。检查插槽和模块的金手指是否清洁、无损伤，确保物理连接的良好性。阅读ABB 3BSE042245R1 CB801随附的安装手册，了解其确切的安装方向和锁定方式，确保模块完全插入并固定牢固，避免因接触不良导致通信故障。

维护建议: ABB 3BSE042245R1 CB801模块本身是高度集成的，日常维护主要集中在系统层面和物理层面。系统方面，你可以通过HMI的诊断功能或ABB的编程软件，定期检查PROFIBUS网络的通信状态，查看是否有通信错误或设备离线的情况。物理维护主要是保持模块和HMI安装环境的清洁，避免灰尘和潮湿，这些都可能影响模块的散热和电气性能。虽然ABB 3BSE042245R1 CB801设计坚固，但在极端环境下，应注意防尘和防腐蚀。如果遇到持续的通信问题，首先检查PROFIBUS总线电缆的连接和终端电阻，然后才考虑模块本身的问题，毕竟模块的故障率相对较低。
