ABB 3BSE042236R2 工业触摸屏 – IP65防护，严苛环境无惧！

描述

ABB PP865A 3BSE042236R2：这是一款10.4英寸的高性能电阻式触摸屏，属于ABB Panel 800 V5.1系列，是 PP865 的优化升级型号。它专为大型分布式控制系统 (DCS) 设计，具备更强的处理能力和更快的图形渲染速度，有效支持复杂的数据趋势和报警管理。屏幕尺寸：10.4英寸，防护等级：IP65，通信接口：Ethernet/RS-485。

产品详细说明

PP865A 3BSE042236R2 产品概述

ABB PP865A 3BSE042236R2，是ABB Panel 800系列中，那块用来撑场面的高性能人机界面（HMI）操作面板。型号后缀的“A”可不是白加的，它代表了这款设备在原有PP865的基础上进行了硬件迭代和性能增强，使其在数据处理、画面切换以及系统通信的响应速度上都有了显著提升。在工业控制系统中，PP865A 3BSE042236R2 的定位就是高级操作站，负责将底层可编程逻辑控制器 (PLC) 或 分散控制系统 (DCS) 的海量实时信息，通过清晰的10.4英寸 TFT彩色显示屏呈现给操作员。

这款PP865A ABB 面板凭借其强大的处理能力，能够轻松运行复杂的HMI应用，包括历史数据趋势分析、详细的报警日志（Alarm Log）和复杂的配方管理。它与ABB的AC 800M控制器有着天生的默契，通过专用的通信驱动实现高效、稳定的数据交换。选择 PP865A 3BSE042236R2，就是为您的关键生产流程引入了一个既稳定又高速的“控制大脑”，保障操作员能够基于最快、最准确的信息做出判断。

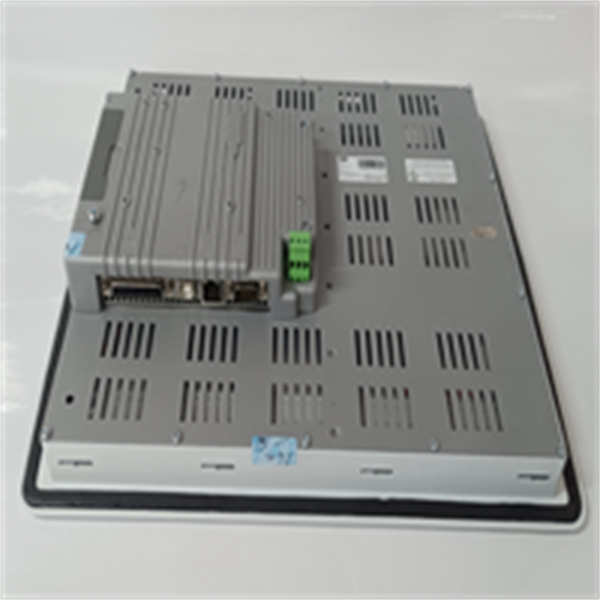

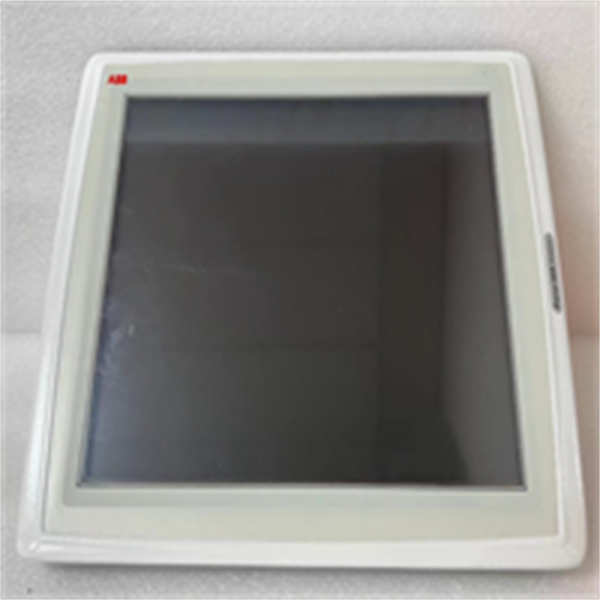

PP865A 3BSE042236R2 ABB

PP865A 3BSE042236R2 技术规格

主要特点和优势

老实说，一款好的HMI，就是要在关键时刻“顶得住”。PP865A 3BSE042236R2 这种高性能机型，就是为那些不能出岔子的场合准备的。

处理能力进阶，响应速度更快： 作为PP865的“A”版，PP865A 3BSE042236R2 采用了优化的硬件平台，这直接带来的好处就是图形渲染速度（Graphics Rendering Speed）更快、数据刷新频率（Data Refresh Rate）更高。在操作员快速切换画面、或者系统报警瞬间涌现时，面板不会出现卡顿或延迟，保证了实时性（Real-Time Performance），这对确保操作安全和快速处理异常至关重要。

坚固耐用，经得起风吹雨打： 工业自动化设备，最怕的就是环境“不友好”。PP865A ABB 的前面板防护等级达到了IP65，有效抵抗工业粉尘和低压水喷射。外壳采用坚固的粉末涂层铝材，提供了出色的机械强度和耐腐蚀性（Corrosion Resistance）。这使得 PP865A 3BSE042236R2 在潮湿、多尘甚至油污的现场都能保持稳定工作，减少了因环境问题导致的硬件故障。

易于集成，通信协议一把抓： 这款高性能面板配备了丰富的通信接口，包括以太网（Ethernet）和多个串行端口（Serial Ports）。它不仅能够与ABB自家的AC 800M控制器通过高性能驱动通信，而且兼容市面上主流的工业通信协议（Industrial Communication Protocols）。这种开放式连接（Open Connectivity）的能力，使得 PP865A 3BSE042236R2 能够轻松融入到复杂的混合品牌自动化系统之中，避免了客户被单一品牌绑架。

数据管理与可视化高效集成： PP865A 配合Panel Builder 800软件，能实现强大的数据记录（Data Logging）、趋势分析和配方管理功能。操作员不仅可以看到当前数据，还能通过清晰的曲线图查看历史变化，这对于生产优化和质量追溯（Quality Traceability）提供了直接的支持。CF卡插槽的配置，更是方便了现场的数据迁移和程序备份。

Optimized Core for High-Demand Applications: The PP865A 3BSE042236R2 represents a significant step-up in processing power within the Panel 800 lineup. This optimization is crucial for environments running complex Supervisory Control and Data Acquisition (SCADA) applications that feature high tag counts and intricate graphical displays. The panel’s architecture is fine-tuned for handling large volumes of data from the Distributed Control System (DCS) without compromising interface responsiveness. The 10.4-inch display, coupled with enhanced internal memory and CPU speed, facilitates superior display of Real-Time Trending (Real-Time Trending) and multi-level alarm summaries, which are vital for operator efficiency. Its robust design, including the reliable Resistive Touch technology, guarantees operational continuity in noisy and harsh industrial conditions. The versatile communication options ensure that the PP865A 3BSE042236R2 serves as a secure and high-speed gateway between the field devices and the control room.

应用领域

PP865A 3BSE042236R2 这种高性能的“大屏机”，是为那些需要全局监控和复杂数据呈现的关键工业环节量身定做的。

大型流程工业： 在石油、天然气、大型化工或制药厂中，PP865A 3BSE042236R2 可以作为单元操作台，显示整个反应釜或精馏塔的详细状态图、温度曲线和连锁保护信息。它的高性能确保了在流程切换或紧急停车时的指令能秒级响应。

能源与电网监控： 在区域变电站或大型工业园区配电房，PP865A ABB 用于集中监控高压开关、继电保护装置和电能质量。10.4英寸的屏幕能清晰显示复杂的电气一次图和故障波形，帮助工程师快速定位问题。

高端制造和半导体行业： 在对环境控制和过程精度要求极高的半导体、液晶面板制造等领域，PP865A 3BSE042236R2 被用于关键工艺段的本地监控。它的高可靠性和数据记录能力，满足了这些行业对过程追溯性（Process Traceability）的严苛要求。

港口及物流自动化： 在港口岸桥、堆场设备等大型自动化机械中，PP865A 可作为驾驶室的操作终端，用于显示机械位置、货物信息和运行速度等大量信息。其坚固的工业设计能够抵抗户外和高振动环境。

相关产品

PP865A 3BSE042236R2 是ABB Panel 800系列中10.4英寸高性能机型，与其相关的产品主要集中在同系列的替代或配套产品：

PP865 3BSE042236R1：这是 PP865A 3BSE042236R2 的前代型号，两者的尺寸和基本功能相似，但 PP865A 在硬件性能上有提升。

PP845A 3BSE042235R2：同系列中尺寸较小的触摸屏面板（8.4英寸），在空间受限但仍需要高性能的场合使用。

PM866K01 3BSE050014R1：ABB AC 800M 控制器的冗余处理器，常与 PP865A 3BSE042236R2 共同构建高可靠性的冗余控制系统（Redundant Control System）。

TU846 3BSE022464R1：ABB S800 I/O系列中的总线终端单元，常用于扩展与 PP865A 连接的远程I/O设备。

TP851：一种常见的ABB通信电缆，用于连接Panel 800系列面板与控制器。

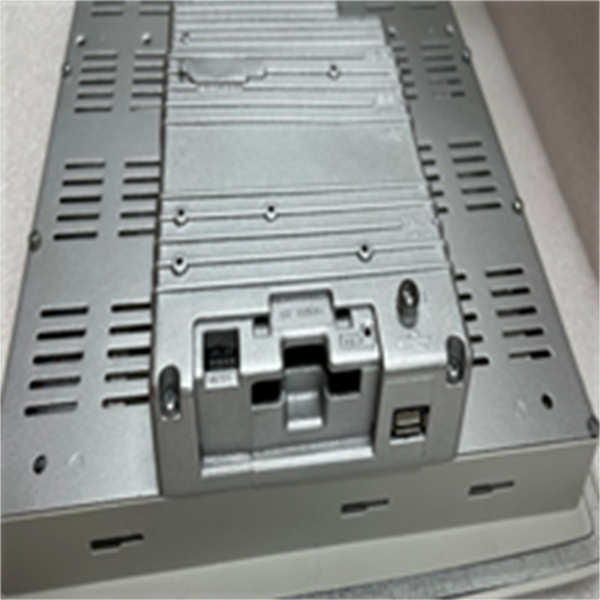

PP865A 3BSE042236R2 ABB

安装与维护

安装前准备: 在开始安装 PP865A 3BSE042236R2 之前，务必对照图纸，精确测量并完成控制柜开孔，确保开孔尺寸与面板的安装要求完全匹配。只有正确的安装才能保证其IP65的密封性能。供电线缆必须符合24 VDC电源的规范要求，且电源必须经过防浪涌和抗干扰处理。连接通信线缆，特别是网络线，要使用高质量的屏蔽电缆，并确保屏蔽层正确接地，这是保证 PP865A 3BSE042236R2 通信稳定性的金科玉律。

维护建议: PP865A 3BSE042236R2 的日常维护非常简单：主要是清洁和备份。使用柔软、不起毛的布清洁屏幕，严禁使用任何磨损性或腐蚀性溶剂，以免损伤触摸层。我们强烈建议您定期使用Panel Builder 800软件，通过CF卡或USB接口，对存储在 PP865A 3BSE042236R2 内的HMI应用程序和重要数据进行非计划备份。
