ABB 3BSE025349R1 专用底座 | TP854 电源卡连接器底板 | 系统级可靠性替换支持

描述

关键技术规格

• 产品名称: TP854 电源模块安装底座（Connector Base / Mounting Base）
• 制造商: ABB
• 配套电源模块: TP854 (订货号 3BSE025349R1)
• 典型底座订货号: 3BSE025350R1（需根据具体机架类型确认，如CI854A通信接口单元共用同系列底座）
• 所属系统: ABB AC 800M 控制器平台（用于PM8xx CPU站或远程I/O站）
• 机械接口: 标准DIN导轨或机架卡扣安装，带防误插编码键（Coding Key）
• 电气接口: 高密度针式连接器（通常为96针或120针），支持电源输入（双路24 VDC）、+5 V/+3.3 V输出、诊断信号及热插拔检测引脚
• 热插拔支持: 内置预加载触点（Staggered Pins），确保电源模块插入时信号先于电源接通，防止电弧
• 材料: 阻燃工程塑料（UL94 V-0），金属屏蔽罩（部分型号）
• 工作温度: -25°C 至 +70°C，符合工业级环境要求

⚠️ 注意：ABB并未单独为TP854标注一个广为人知的“底座型号”，其底座通常作为 I/O基座组件（Base Unit） 的一部分，或与CI854A等模块共用同一系列连接器平台。实际订货常以 “Base for TP854” 或 3BSE025350R1 形式出现，需结合系统配置确认。

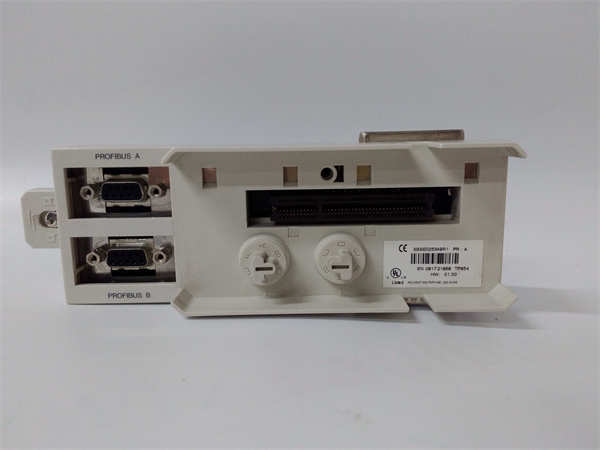

TP854 3BSE025349R1

功能定位与应用场景分析

TP854 底座 是 ABB AC 800M 控制系统中常被忽视却至关重要的 “机电桥梁”。它不仅承担电源模块的物理固定，更通过高可靠性连接器实现 大电流供电、低噪声信号传输与热插拔控制逻辑 的完整通路。在冗余电源配置下，底座的接触电阻一致性直接影响两路电源的负载均衡能力；若针脚氧化或机械磨损，可能导致模块“假接触”，引发间歇性掉电甚至控制器复位。

该底座的核心价值在于 保障系统长期运行的电气完整性。尤其在高温、高湿或振动环境中，劣质或老化的底座会加速模块金手指腐蚀，形成恶性循环。对于已运行10年以上的电厂或化工装置，底座往往是比电源模块本身更早失效的部件。

典型应用场景包括：

• 场景一：在火电厂DCS改造项目中，更换因针脚氧化导致TP854频繁报“Power Fault”的老旧底座，恢复冗余电源功能
• 场景二：作为新建AC 800M远程I/O站的备件储备，确保未来维护时可快速更换整套“模块+底座”单元
• 场景三：在空间受限的紧凑型机柜中，使用原厂底座保证TP854与相邻CI854A通信模块的间距与散热符合ABB规范

质量标准与测试流程

我们深知，一个底座的微小缺陷（如单个针脚弹性不足）可能导致整个控制站供电异常。因此，针对 TP854 底座，我们执行以下专业验证流程：

• 外观与机械检查：
  • 检查塑料本体无裂纹、变形或烧蚀痕迹
  • 确认编码键（Coding Key）位置与TP854模块完全匹配，防止误插其他模块
  • 测试模块插拔力（符合ABB 2–5 N标准），确保多次插拔后仍保持良好接触压力
• 电气导通测试：
  • 使用微欧计测量关键电源路径（如24 V输入、+5 V输出）的接触电阻（≤ 10 mΩ）
  • 验证所有信号针脚无开路、短路或交叉连通
• 兼容性验证：
  • 将底座安装于真实AC 800M机架，插入TP854模块，确认系统识别正常、无“Module Missing”报警
  • 模拟热插拔操作，验证控制器是否正确上报“Module Inserted/Removed”事件
• 质保承诺：仅当底座通过全部机械与电气测试后，才附带针脚导通报告出库，并提供12个月质保，覆盖接触不良、结构断裂等风险。

TP854 3BSE025349R1

兼容性与升级路径

为确保您采购的底座与现有系统100%匹配，请务必核对以下信息：

• 底座订货号确认：TP854通常使用 3BSE025350R1 作为配套底座，但部分早期系统可能采用不同版本。请提供：
  • 现有底座上的标签照片（如有）
  • 所在机架型号（如PM864 CPU站、TU854端子单元等）
  • 相邻模块类型（如是否与CI854A共用底座平台）
• 机械兼容性：该底座仅适用于ABB标准AC 800M I/O机架（如TK851/TK852导轨组件），不可用于第三方仿制机架。
• 替代建议：若原底座严重腐蚀或针脚损坏，建议 同时更换TP854模块与底座，避免新模块插入旧底座导致二次损伤。
