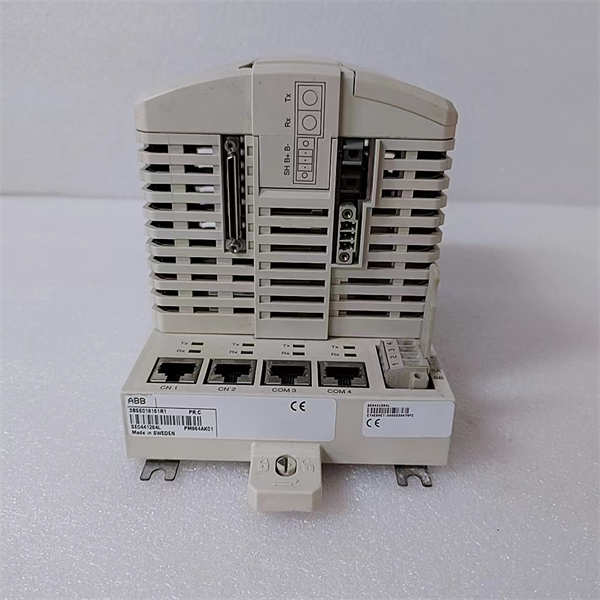

ABB 3BSE018161R1 处理器套件 – 高性能、冗余支持

描述

PM864AK01 产品概述

哥们，你手上这个ABB PM864AK01 (3BSE018161R1)，绝对是工业控制器里的“实力派”。它不是一个光秃秃的CPU板，而是一个完整的处理器单元套件 (Processor Unit Kit)，里面包含了核心的PM864A CPU模块、TP830底板、以及CEX-bus和ModuleBus的终端电阻等一整套启动所需的部件。这就意味着你拿到手，直接就能往机柜里装，省去了搭配配件的麻烦。

PM864AK01 在ABB的AC 800M控制器家族中，定位在中端偏上。它是构建System 800xA分布式控制系统 (DCS) 的关键组件。它的核心功能，就是实时执行复杂的控制程序，处理海量的现场数据，并实现与操作员站 (Operator Station) 和其他控制器的通信。凭借其 MPC862 处理器和 96 MHz 的主频，它能轻松应对那些对实时控制要求极高的工业场景。

在整个自动化系统里，PM864AK01 的价值是不可替代的。它是整个控制回路的心脏，不仅要确保控制逻辑的正确执行，更重要的是，它原生支持CPU冗余配置。这意味着你可以配置两块 PM864AK01 或 PM864A 模块，以热备 (Hot Standby) 的模式运行，一旦主CPU出现问题，系统能在毫秒级的时间内无扰切换到备用CPU，极大地提升了整个生产线的可用性 (Availability)，让你远离意外停机的噩梦。

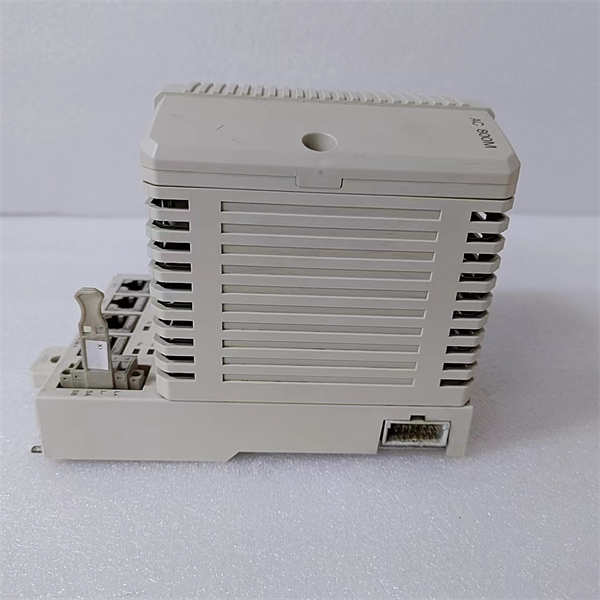

PM864AK01 3BSE018161R1 ABB

主要特点和优势

咱们谈谈这块PM864AK01 的真本事，不玩虚的，只看它在现场能给你带来什么实实在在的好处。

卓越的冗余性能，保驾护航：PM864AK01 的设计核心就是“高可用性”。它支持全方位的冗余配置，包括处理器冗余 (CPU Redundancy)、通信链路冗余、以及与S800 I/O系统的冗余连接。在冗余配置下，它的切换时间 (Switch Over Time) 非常快，最大不超过 10 毫秒，对流程工业来说，这个速度基本可以实现“无感”切换，大大降低了单点故障 (Single Point of Failure) 带来的风险。

强大的集成与通信能力：模块自带双 RJ45 以太网口 (Ethernet Port)，这不光是用来连线的，更重要的是支持控制网络冗余协议 (Control Network Redundancy Protocol, RNRP)。它使用 MMS (Manufacturing Message Service) 和 IAC (Inter Application Communication) 协议进行通信，确保与System 800xA操作站和历史站的无缝集成。同时，通过CEX总线 (CEX-Bus)，它最多可以扩展 12 个通信模块 (Communication Module)，支持 PROFIBUS DP、Modbus 等多种主流现场总线 (Fieldbus)，实现对各种第三方设备的轻松集成，兼容性不是盖的。

高效的实时控制引擎：搭载的 MPC862 处理器，配合 32 MB 的大内存，让 PM864AK01 能够支持多达 32 个应用 (Application) 和 32 个任务 (Task) 同时运行，最小任务循环时间 (Cycle Time) 可达 1 毫秒。这对于需要执行复杂PID控制、顺序控制 (Sequential Control) 或批次控制 (Batch Control) 的应用来说，简直是如虎添翼，保证了控制回路的精度和实时性。此外，它还有 G3 级防腐蚀 (Corrosion Protection) 设计，能在恶劣的含硫、含氯环境中长期稳定工作，这才是真正的工业级“硬汉”。

English Technical Highlights:

The ABB PM864AK01 (3BSE018161R1) Processor Unit Kit is a high-reliability central processing module designed for the AC 800M controller series, integral to the System 800xA Distributed Control System (DCS). Its standout feature is native support for CPU Redundancy, ensuring critical applications maintain continuous operation with a maximum switch-over time of just 10 milliseconds in hot standby configuration. This module is powered by an industrial-grade MPC862 processor with a 96 MHz clock frequency and 32 MB of RAM, delivering the robust computational power necessary for executing complex, high-speed control algorithms and multitasking across up to 32 independent control tasks with minimum cycle times down to 1 ms.

Communication reliability is fortified by two built-in redundant Ethernet ports, utilizing protocols such as MMS and IAC for seamless integration into the 800xA control network and operator environment. The controller’s architecture allows for substantial I/O scalability, managing up to 96 I/O modules on the electrical Modulebus. Furthermore, its rugged construction, including G3 corrosion protection, ensures exceptional durability and longevity in harsh industrial environments, making the PM864AK01 a preferred solution for demanding process control applications where maximum availability and real-time performance are non-negotiable.

应用领域

PM864AK01 的应用，离不开那些对系统可靠性和数据处理能力要求极高的“大块头”行业，特别是在中大型的流程自动化项目中。

石油天然气与化工行业：在炼油厂、天然气处理站或大型化工厂中，控制系统必须具备7×24小时不间断运行的能力。PM864AK01 的CPU和网络冗余特性，使其成为这些高风险、高价值过程控制的核心。它能精确管理反应堆、分馏塔和泵站群，处理复杂的安全联锁系统 (Safety Interlock System) 逻辑，确保工艺安全和优化运行。

电力与水处理：在发电厂，无论是锅炉控制、汽轮机辅助系统，还是厂用电管理，都需要PM864AK01 这种级别的控制器来保证实时稳定。在大型自来水厂或污水处理厂，它负责统筹水泵、阀门和水质监测设备的运行，通过高效的任务处理能力，实现水资源的智能调度和能耗优化。

冶金、矿山和纸浆造纸：这些行业往往环境恶劣，对设备的耐用性和抗干扰性要求极高。PM864AK01 的工业级设计和防腐蚀涂层，使其能在高温、多尘、高湿的现场可靠工作。它常用于轧钢机的精确速度控制、矿山提升设备的协调控制或造纸机的纸浆浓度与干燥控制等关键环节。任何使用ABB System 800xA控制平台的用户，都视PM864AK01 为保障产线效率与稳定的核心利器。

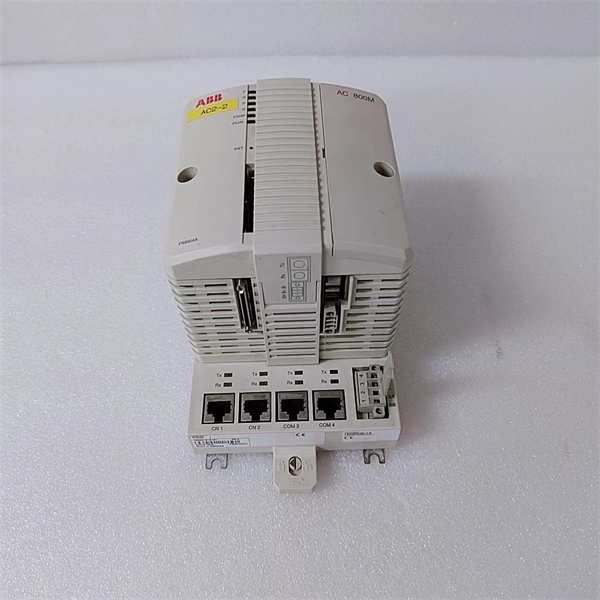

PM864AK01 3BSE018161R1 ABB

相关产品

PM864AK01 (3BSE018161R1) 处理器单元作为一个套件，需要与AC 800M系列的其他模块和套件配合使用：

PM864A：这是套件中的核心CPU模块，PM864AK01 是它的套件形式。

PM866AK01：与PM864AK01 同属AC 800M系列，但通常拥有更高的性能（例如更高的主频和更大的内存），是PM864AK01 的性能升级替代型号。

PM856AK01：该系列中性能略低于PM864AK01 的CPU套件，适用于对处理能力要求较低的场合。

TP830：PM864AK01 套件中包含的底板 (Baseplate)，它是CPU与其他模块进行通信和供电的物理载体。

CI854A：常见的PROFIBUS DP通信接口模块，通过CEX-bus连接到PM864AK01，用于连接远程S800 I/O或现场设备。

CI867：常见的PROFINET通信接口模块，同样通过CEX-bus扩展PM864AK01 的网络能力。

DO810：S800 I/O系列的数字量输出模块，是PM864AK01 最常用的配套I/O模块之一。

安装与维护

安装前准备: 安装 PM864AK01 (3BSE018161R1) 处理器单元时，首先必须确保安装机柜符合IP20防护等级，且已根据规范接地。由于 PM864AK01 套件中包含锂电池用于内存备份，所以必须在完全断电的情况下进行安装，并严格遵守静电防护 (ESD) 规程，操作人员需佩戴防静电腕带。在将PM864A模块插入TP830底板前，要检查底板上的总线连接器是否完好，模块底部滑锁必须处于打开位置。正确对齐后，用力推入直到滑锁自动扣合，确认模块已稳固锁定在DIN导轨上。

维护建议: PM864AK01 自身具有较强的自诊断能力，日常维护应重点关注其运行指示灯 (LED Indicator) 状态，一旦出现故障或警告灯亮起，应立即查阅系统诊断信息。定期检查和更换底板上的内存备份电池至关重要，因为电池失效可能导致程序和数据丢失。建议每年对控制器内部进行清洁，去除可能影响散热的灰尘。
