ABB 3BSE016237R1 SC520M – MB300/MB300E 总线支持，系统冗余核心！

描述

ABB SC520M（型号：3BSE016237R1）：这块海洋级（Marine）现场总线接口模块，是 Advant Master 或 AC450 系统中的**“海上通信中枢”！核心功能是作为子模块载体 (Submodule Carrier)**，集成本地 CPU，支持 MB300 和 MB300E 现场总线，高效管理远程 I/O。防护特性：三防涂层（防潮/防腐），系统兼容性：Advant Master/AC450，物理特性：净重约 0.742kg。专治各种高盐、高湿、强震动的恶劣工业和海洋应用环境。

SC520M 3BSE016237R1 产品概述

一看到 ABB SC520M 3BSE016237R1，老炮儿就知道你这是在维护高价值、高风险的资产，比如海上石油钻井平台、大型液化天然气 (LNG) 运输船或者关键的海洋工程船舶。这个模块的名字中带的 “M”，指的就是船用 (Marine) 或恶劣环境 (Harsh Environment) 版本，这可比标准工业版 SC520 “金贵”多了。

SC520M 3BSE016237R1 在 Advant Master Process Control System（特别是 AC450 控制器）中的定位，是一个集成了本地 CPU (Local CPU) 的子模块载体 (Submodule Carrier)。它的核心作用是作为现场总线的主接口，负责连接和管理大量的分布式 I/O 站和现场设备。这个模块之所以重要，是因为它承担了将主控制器的控制指令和现场的实时数据高效、可靠地进行双向传输的任务。通过支持 MB300 和 MB300E 等 ABB 专有高速现场总线，SC520M 3BSE016237R1 保证了在远距离和复杂拓扑下的数据传输确定性 (Determinism)。更关键的是，它集成的本地 CPU 能够处理一部分现场数据预处理和通信协议栈的逻辑，从而减轻了主控制器的负担，提高了整个控制系统的实时响应速度和系统吞吐量。在海洋环境中，其特殊防护处理确保了在持续的高盐雾、高湿气和机械振动下，通信链路依然能坚如磐石地工作。

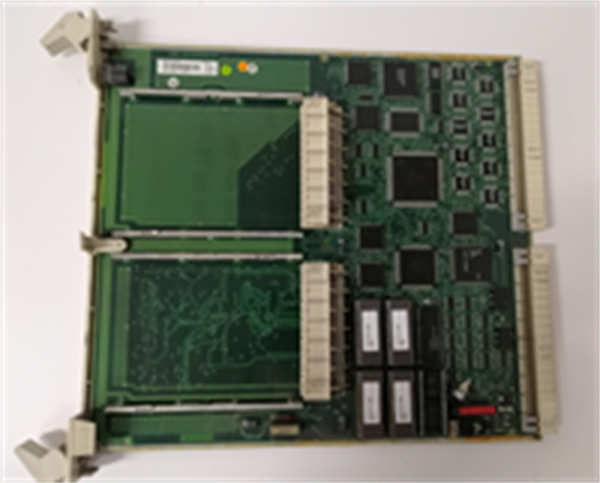

SC520M 3BSE016237R1 ABB

SC520M 3BSE016237R1 技术规格

主要特点和优势

专为海洋环境设计的超级耐受性： “M”版本绝不是徒有虚名。ABB SC520M 3BSE016237R1 最大的优势在于其工业强化 (Industrial Hardening) 等级。它采用了三防涂层 (Conformal Coating) 技术，这层特殊的涂料能够有效隔离敏感电子元件与高盐雾、潮湿等腐蚀性环境的接触。在船舶或海上钻井平台，设备常年暴露在腐蚀性空气中，如果没有这种防护，普通通信模块很快就会**“报废”。SC520M 3BSE016237R1 的设计确保了即使在最恶劣的工况下，其长期可靠性 (Long-Term Reliability)** 依然能满足船级社的要求。

集成本地CPU带来的处理优势： 与一些纯粹的通信接口不同，SC520M 3BSE016237R1 集成了本地 CPU，这使其具备了通信预处理 (Communication Pre-processing) 的能力。它可以独立处理现场总线的协议堆栈 (Protocol Stack)、数据包解析和错误校验等任务，从而将净数据 (Net Data) 直接、快速地传输给 AC450 的主处理器。这种智能接口的设计，不仅解放了主 CPU 的计算资源用于更复杂的控制逻辑，而且通过分布式处理，提高了整个系统的并行处理效率 (Parallel Processing Efficiency)。

高效可靠的现场总线管理： 作为 MB300/MB300E 现场总线的关键接口，ABB SC520M 3BSE016237R1 负责管理和协调多个远程 I/O 节点的数据流。它支持高速数据传输，确保了现场设备的实时状态（如温度、压力、阀位）能够确定性地 (Deterministically) 更新到控制器，这对于船舶的推进控制、压载水系统或发电管理系统 (Power Management System, PMS) 来说，是实现精确控制和快速应急响应的核心保障。

The ABB SC520M (3BSE016237R1) Submodule Carrier stands apart due to its designation as a Marine/Harsh Environment component. Its pivotal advantage is the Enhanced Environmental Protection provided by specialized Conformal Coating, safeguarding the integrated electronics from the relentless exposure to high humidity, corrosive salt spray, and elevated vibration typical of offshore installations. This ensures that the module maintains its high functional integrity and Longevity where standard industrial equipment would rapidly degrade.

Functionally, the SC520M 3BSE016237R1 includes a powerful Integrated Local CPU. This design elevates it beyond a simple communication port; it acts as an Intelligent Fieldbus Master, efficiently managing the complex MB300 and MB300E protocol layers and performing necessary data packet processing. By offloading these tasks, the module ensures the Advant Controller’s main processor remains focused on critical control loops, dramatically improving overall System Responsiveness and Scalability. Furthermore, its role as a submodule carrier allows for flexible integration of fieldbus-specific I/O components, solidifying the SC520M 3BSE016237R1 as a cornerstone for reliable and resilient Distributed Control System (DCS) communication in any demanding maritime or process application.

应用领域

ABB SC520M 3BSE016237R1 的应用场景，几乎全部集中在那些对环境耐受性和控制系统可靠性要求极高的领域。

海洋工程与船舶控制： 这是 SC520M 3BSE016237R1 的主场。它被广泛应用于动力定位系统 (Dynamic Positioning, DP)、船舶主机推进控制系统、压载水处理系统以及船用发电管理系统 (PMS)。在这些应用中，模块需要抵抗持续的摇晃、振动、高湿和盐雾，确保 I/O 链路的实时性，避免因通信故障导致的失控或停机。

石油和天然气平台： 在海上钻井平台和浮式生产储卸油装置 (FPSO) 上，SC520M 3BSE016237R1 用于连接井口、分离器和压缩机等关键设备的远程 I/O 站。其耐腐蚀特性保证了在平台露天或半封闭环境下，控制系统能持续稳定地采集数据并执行紧急停车 (ESD) 或火气系统 (F&G) 的控制逻辑。

恶劣工业环境： 即使在陆地上，像高温、高湿、酸碱蒸汽弥漫的化工、冶金或造纸厂房内，ABB SC520M 3BSE016237R1 的三防涂层和工业级设计也使其成为比标准模块更可靠的选择，帮助工厂解决设备腐蚀和环境因素导致的高故障率问题。

相关产品

SC520 3BSE003816R1: SC520M 3BSE016237R1 的标准工业版，功能相似，但在环境防护等级上低于 M 版。

PM510: AC450 控制器的主处理器模块，SC520M 3BSE016237R1 必须与之配合才能实现控制逻辑。

TC520: SC520M 可能配套使用的总线终端模块或电缆连接器，用于物理连接 MB300/MB300E 总线。

DSQC 548: ABB 机器人或运动控制系统中可能出现的MB300接口模块，SC520M 可实现与之的跨系统通信。

S800 I/O: AC450 系统中常用的远程 I/O 系列，SC520M 3BSE016237R1 的主要作用就是作为主站，高效驱动这些 I/O 站。

MB300/MB300E: SC520M 3BSE016237R1 所支持的 ABB 专有现场总线协议。

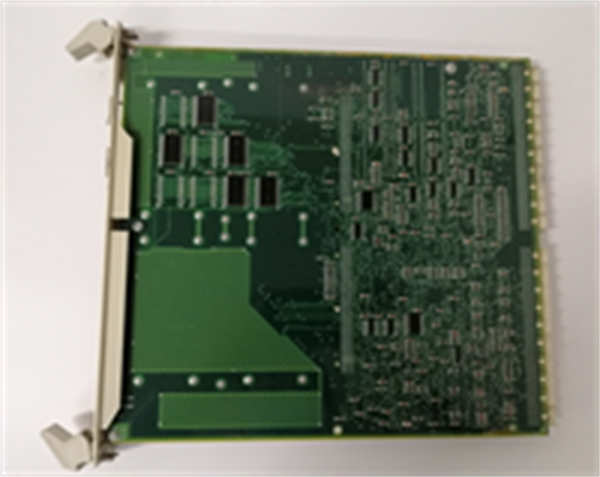

SC520M 3BSE016237R1 ABB

安装与维护

安装前准备：安装 ABB SC520M 3BSE016237R1 模块前，必须严格检查 AC450 控制器机架的插槽兼容性和地址配置。由于 SC520M 是通信载体，务必确保其连接的现场总线电缆（如 MB300/MB300E）的物理连接正确，特别是终端电阻的设置必须符合网络规范，任何总线末端电阻错误都会导致整个通信网络瘫痪。同时，虽然 SC520M 3BSE016237R1 具有海洋级防护，但在安装过程中仍需注意防静电 (ESD) 操作，避免对模块造成意外损伤。

维护建议：对 SC520M 3BSE016237R1 的维护，重点在于环境监测和通信链路诊断。定期检查模块所在机柜的密封性和温湿度，确保持续处于相对干燥、通风的环境，即使有三防涂层，良好的环境也有助于延长模块寿命。应定期观察模块上的 LED 指示灯，熟悉其状态（如 STATUS、COM）所代表的含义。一旦出现红色故障灯 (FAULT) 或通信速率下降，首先检查总线电缆的腐蚀或物理损伤，这是海上应用中最常见的问题。在更换 SC520M 3BSE016237R1 模块时，应确保新模块的固件版本和配置与旧模块完全一致，遵循热插拔规范（如果系统支持），以实现通信无扰动切换。
