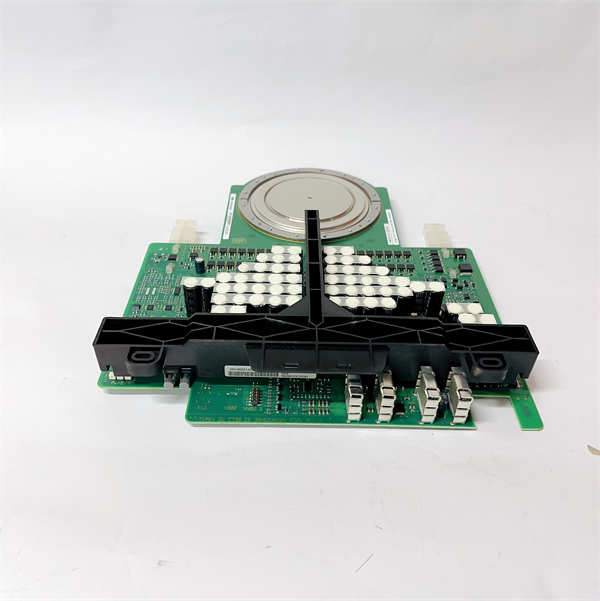

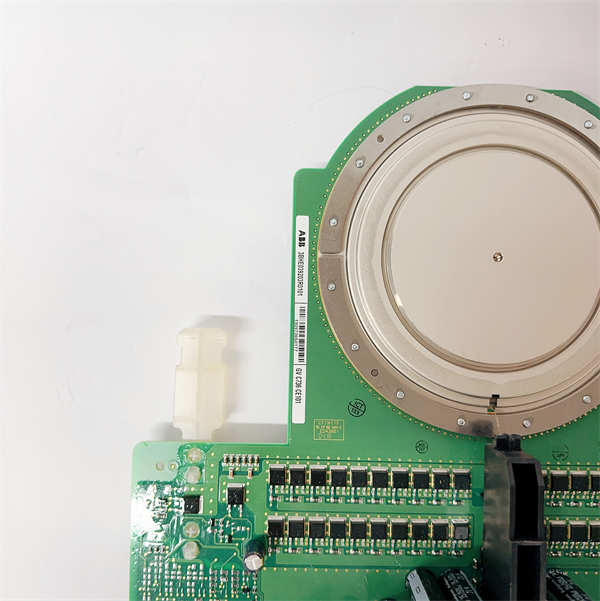

ABB 3BHE039203R0101 / GVC736CE101 – UNITROL 6000 励磁系统核心板卡解决方案！

描述

ABB GVC736CE101：这块高压驱动/励磁系统数字控制板，是ABB大型电力电子设备里的“大脑”！它承担高速控制算法、故障诊断与通信任务，确保大型电机和发电机系统的精准运行。处理器类型：高性能DSP，应用平台：ACX/DCX/UNITROL，冗余支持：硬件冗余设计。专治各种大型设备运行“疑难杂症”。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业心脏的靠山，没毛病！

GVC736CE101 产品概述

ABB GVC736CE101 模块，在ABB的电力电子和高压传动领域，绝对算得上是数字控制核心。它通常是ABB ACX（交流控制板）、DCX（直流控制板）系列平台中的一个具体硬件版本，被广泛应用于高压变频器（如ACS6000、ACS8000系列）和同步/异步发电机励磁系统（如UNITROL系列）。它的核心定位是作为整个系统的主控处理器单元。

GVC736CE101 的主要任务，就是进行高速、复杂的数字信号处理。在高压变频器中，它负责运行诸如直接转矩控制（Direct Torque Control, DTC）或高性能矢量控制（Vector Control）这样的核心算法，精确地计算IGCT或GTO等功率器件（如关联型号 5SHY4045L0004）的门极触发脉冲，以毫秒级甚至微秒级的精度控制电机的速度和转矩。在励磁系统中，GVC736CE101 则执行自动电压调节器（Automatic Voltage Regulator, AVR）功能，确保发电机输出电压和无功功率的稳定。

由于其应用环境都是关键性生产环节（如电厂、大型压缩机站），GVC736CE101 在设计上就具备了极高的可靠性和鲁棒性。它集成了强大的故障诊断和保护功能，能迅速响应过流、过压、过热等异常情况，保护昂贵的功率器件和电机不受损坏。这块 GVC736CE101 是保障大型工业系统安全、高效、连续运行的“数字大脑”。

5SHY4045L0004 3BHB021400R0002 3BHE039203R0101 GVC736CE101 ABB

GVC736CE101 技术规格

主要特点和优势

ABB GVC736CE101 这块板子，能成为高压驱动和励磁系统的“中军大帐”，靠的是它那身经百战的“武功”。它可不是一块普通的电路板，而是集成了ABB多年控制经验的结晶。

数字控制，性能卓越：GVC736CE101 的核心优势在于其搭载的高性能数字信号处理器（Digital Signal Processor, DSP）。这颗芯片拥有极强的运算能力，能够以极快的速度执行ABB专有的直接转矩控制（DTC）算法。DTC的特点是动态响应极快，转矩控制精度高，是变频器实现高精度速度控制和力矩控制的关键技术。这种毫秒级的响应速度，在冶金轧机、矿山提升机等需要快速加减速的场合，是确保生产效率和工艺质量的硬性要求。

高可靠性与冗余设计：在电厂和大型石化装置中，系统停机代价高昂。GVC736CE101 从设计上就考虑了最高级别的可靠性。它支持硬件冗余（Hardware Redundancy）配置，可以配置两块 GVC736CE101 模块互为备份，一旦主模块出现故障，系统能在极短时间内切换到备用模块，实现无扰动切换（Bumpless Transfer），极大提高了系统的平均无故障时间（Mean Time Between Failures, MTBF）和可用性（Availability）。这种冗余能力，是它与关联型号 3BHE039203R0101 一起在UNITROL励磁系统中大放异彩的关键。

光纤通信，抗干扰强：作为控制核心，它与底层的功率单元（如驱动 5SHY4045L0004）之间的通信至关重要。GVC736CE101 采用了光纤接口进行数据传输和门极脉冲同步。光纤传输具备优异的抗电磁干扰（Electromagnetic Interference, EMI）能力，在高压、大电流的变频器柜内，这至关重要。它确保了控制信号的纯净和精确，这是保障整个系统稳定运行的基础。同时，它提供强大的系统自诊断功能，通过记录详细的故障日志，帮助工程师快速定位和解决问题。

The ABB GVC736CE101 module is the central processing unit for high-power ABB drives and excitation systems, underpinning the critical control functions. Its primary strength lies in its high-speed DSP architecture, which allows for the execution of advanced control algorithms such as Direct Torque Control (DTC) with microsecond-level precision. This capability ensures extremely fast dynamic response and tight torque control, which are non-negotiable requirements for heavy industrial applications like steel rolling mills or high-inertia fans.

A defining feature of the GVC736CE101 is its inherent focus on system availability and redundancy. The design facilitates module-level hardware redundancy, often paired with another identical board, enabling hot-swap capability and seamless, bumpless transfer of control in the event of a primary failure. This high-availability feature is vital for operations where continuous uptime is paramount. Communication with high-voltage power components (like the 5SHY4045L0004 IGCT) is handled via fiber optic links. This optical isolation provides superior immunity to electromagnetic noise in harsh electrical environments, guaranteeing the integrity and timing of control signals—a fundamental requirement for protecting expensive power semiconductors and maintaining overall system stability. The integration capability with other ABB platforms (e.g., UNITROL via 3BHE039203R0101 derived hardware) solidifies its role as a flexible yet robust digital control platform.

5SHY4045L0004 3BHB021400R0002 3BHE039203R0101 GVC736CE101 ABB

应用领域

GVC736CE101 模块的应用领域，无一例外都是工业自动化中的“重头戏”和“关键点”。它服务于那些对能源效率、控制精度和连续运行有极高要求的工业巨头。

电力发电与输送：在大型同步或异步发电机组中，GVC736CE101（通常以 3BHE039203R0101 等励磁板卡形式存在）是UNITROL励磁系统的核心。它执行AVR功能，精确调整发电机转子磁场，确保电网电压和无功功率的稳定，这是电网安全运行的基础。

石油天然气与石化工业：大型压缩机、泵和风机通常由高压电机驱动。GVC736CE101 在ABB ACS6000/ACS8000等高压变频器中，精确控制这些关键负载，实现高效节能运行，尤其是在天然气液化、管道输送等对转速平稳性要求极高的工况。

冶金与金属加工：在钢铁厂的轧机、卷取机和连铸机中，需要对电机转矩进行快速、精确的动态控制。GVC736CE101 凭借其DTC性能，能够应对巨大的瞬时负载变化，确保钢板或钢坯的厚度均匀性，实现高品质的成品产出。

矿山机械与港口起重：大型矿井提升机、港口岸桥等设备，需要高启动转矩和精确的负载定位。GVC736CE101 在驱动控制中的应用，保障了这些重型机械在频繁启动和制动工况下的安全性和可靠性。

相关产品

要维护或升级基于 GVC736CE101 的系统，你需要了解它的“亲戚”和“搭档”：

5SHY4045L0004: 这是典型的ABB IGCT模块，是高压变频器的核心功率开关器件。GVC736CE101 负责产生精确的脉冲来驱动它。

3BHE039203R0101: 这是一个硬件版本或套件编码，常用于UNITROL 励磁系统，代表了GVC736CE101 平台在励磁应用中的具体形态或配套组件。

3BHB021400R0002: 这通常是 GVC736CE101 或其姊妹板卡的早期版本、替代件或关联的接口板，需要根据具体项目手册来确认其与 GVC736CE101 的确切兼容性。

3BHE039016R0101 (GVC736BE101): 另一个常见的ACX/DCX 控制板型号，功能与 GVC736CE101 类似，但可能在接口、内存或处理器速度上有所不同，是常见的替代或升级对象。

ACS6000/ACS8000: GVC736CE101 所在的高压变频器系列，它是这些系统运行的核心。

安装与维护

安装前准备:在安装或更换 GVC736CE101 模块之前，必须确保高压柜体完全断电并接地放电，这是人身安全的首要保障。由于 GVC736CE101 属于高精度控制板，必须严格遵守防静电（ESD）规范，佩戴防静电手环，避免静电击穿芯片。在安装时，首先记录好所有光纤电缆和低压电缆的连接位置和方向，光纤连接器极其脆弱，不可弯折过度或强行插拔。插入 GVC736CE101 模块到机笼背板时，要平稳对准插槽，确保插接到位。在通电前，需要将原系统的参数备份文件准备好，以确保新模块能够快速加载配置，恢复系统功能。

维护建议:对于 GVC736CE101 的维护，核心在于环境控制和预防性监测。保持控制柜内清洁干燥，定期检查散热风扇是否运转正常，避免高温和灰尘影响 GVC736CE101 的电子元件寿命。由于该模块使用光纤通信，应定期检查光纤电缆的完整性，确保光信号强度正常。
