ABB 3BHE032025R0101 | PCD235A101 主处理器 | 支持冗余架构的自动化核心模块

描述

关键技术规格

• 产品型号: 3BHE032025R0101
• 制造商: ABB
• 所属系统: AC 800M 自动化控制系统（Advant Controller 800M）
• 处理器类型: PowerPC 32位 RISC 架构，主频提升至更高性能等级（相较于 PCD230A）
• 用户内存: 8 MB（程序 + 数据），支持更大规模控制逻辑部署
• 布尔指令执行时间: 典型值 ≤ 0.12 μs
• 通信能力: 内置双端口 RAM，支持与 I/O 模块高速同步；需配合 CI854/CI867 等通信接口模块实现 Profibus DP、Modbus TCP、Ethernet/IP 等协议
• 冗余支持: 支持热备冗余（Hot Standby），通过光纤实现主备CPU间状态同步，切换时间 < 100 ms
• 工作温度范围: 0°C 至 +60°C
• 诊断功能: 内置看门狗、内存校验、电源监控及模块级故障自诊断

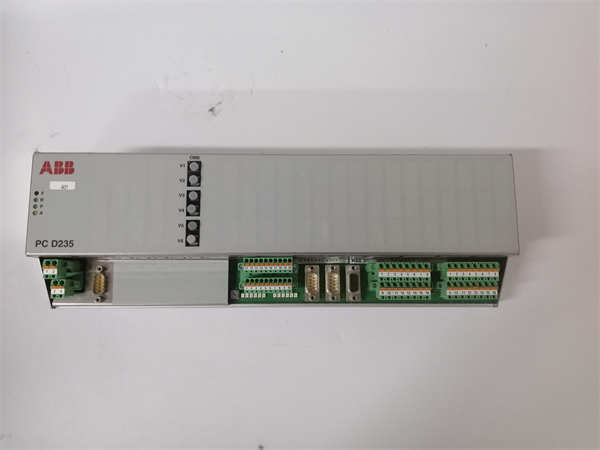

3BHE032025R0101 PCD235A101

功能定位与应用场景分析

ABB PCD235A101（订货号 3BHE032025R0101）是 AC 800M 平台中面向中高复杂度过程控制任务的核心处理单元。作为 PCD230A 的增强版本，它在计算能力、内存容量和冗余响应速度上均有显著提升，适用于需要高吞吐量逻辑处理、快速I/O扫描或严格连续运行要求的工业场景。该模块有效解决了大型装置在扩展控制点数或引入复杂联锁逻辑后可能出现的CPU负载过高、扫描周期延长等问题，保障系统实时性与稳定性。

典型应用场景包括：

• 场景一：用于大型炼油厂常减压装置的主控系统，协调数百个模拟量与开关量回路，并与上位DCS进行高频数据交互。
• 场景二：部署于天然气液化（LNG）工厂的ESD与BPCS融合系统中，同时执行基本过程控制与安全联锁逻辑，依赖其冗余能力确保零中断运行。
• 场景三：作为已服役多年的AC 800M系统的关键替换件，用于维持老旧基础设施的持续可用性，尤其适用于无法立即整体升级的资产密集型行业。

质量标准与测试流程

我们深知，在关键基础设施中，一个未经验证的CPU模块可能引发连锁停机甚至安全事故。因此，我们对每一台 PCD235A101 执行高于行业常规的检测标准：

• 外观与清洁：全面检查PCB板、连接器、散热结构及标签完整性，清除氧化与污染物，确保电气接触可靠。
• 上机实测：将模块安装于真实 AC 800M 机架（含PM86x底板、电源及至少一组I/O），使用 Control Builder M 加载典型项目，执行不少于8小时连续运行测试，涵盖程序下载、在线调试、变量强制及通信压力测试。
• 功能诊断：针对冗余功能，模拟主CPU故障，验证备用单元能否在规定时间内无缝接管；同时逐项测试内存读写、看门狗复位、诊断LED状态及背板通信稳定性。
• 质保承诺：仅通过全部测试项的模块方可出库，并提供12个月功能性质量保证，覆盖CPU死机、冗余失效、通信异常等关键风险点。

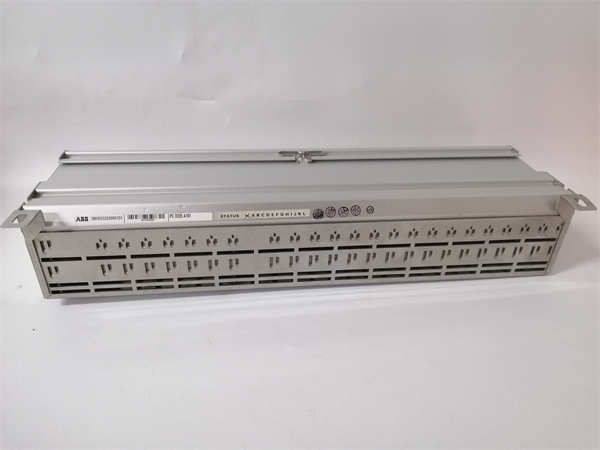

3BHE032025R0101 PCD235A101

兼容性与升级路径 (技术支持)

为确保 3BHE032025R0101 PCD235A101 在您的系统中稳定运行，请务必确认以下兼容性要素：

• 硬件/固件：该模块适用于 PM860/PM864/PM865 等 AC 800M 机架；Control Builder M 软件版本建议 ≥ 5.1 SP2，旧版可能无法识别或配置冗余参数。
• 配套组件：必须使用兼容底板（如 TB840A 或 TB850）及冗余同步光纤套件（如 FX810F）；不同底板供电逻辑与信号定义存在差异，不可混用。
• 替代关系：PCD235A101 属于 AC 800M 中期产品，后续已被 PM864/PM865 等集成度更高、生命周期更长的模块取代。若系统允许，建议评估向新一代CPU迁移以获得长期支持；对于非冗余轻负载应用，也可考虑成本更低的替代方案。
