ABB 3BHE031197R0001：这块中压全功率变流器，是ABB PCS6000系列在大型风电和储能领域的核心组件！它能实现高达12MW的功率转换，额定电压：3.3kV或4.16kV，效率：接近98%。采用IGCT技术和液冷设计，确保在极端环境下也能稳定、高效运行，同时提供强大的电网支撑和故障穿越能力。原厂正品，稳定可靠，是你电力系统升级或新建的明智之选，赶紧行动吧！
产品详细说明
3BHE031197R0001 产品概述
老铁们，今天咱们要聊的这个 ABB 3BHE031197R0001，它在ABB的PCS6000产品线里，可是个举足轻重的角色。你可以把它看作是中压风力发电机变流器，或者说是整个PCS6000系统中的一个关键功率转换模块。这玩意儿可不是一般的小打小闹，它是专门为那些动辄几兆瓦甚至十几兆瓦的大型风力发电机（包括陆上和海上风机）以及高功率能量存储系统设计的。它的任务，就是把发电机出来的电，无论是频率不稳定的交流电还是储能系统的直流电，高效、稳定地转换成符合电网要求的优质交流电，实现双向能量流动，完美接入电网。
ABB 3BHE031197R0001 的核心价值，就在于它不仅提供了高效率的电能转换，更重要的是，它为整个风力发电系统或储能系统提供了强大的电网适应性和运行灵活性。它就像一个高度智能化的“电力管家”，能够实时监控和调节电能质量，确保在电网出现波动时（比如电压跌落或升高）也能保持在线，不会轻易脱网。这对于现代电网来说，意义非凡。它搭载了ABB最先进的功率半导体和控制技术，保证了设备在严苛工况下的长期稳定性和可靠性。所以，如果你正在考虑建设大型风电项目或者兆瓦级储能电站，ABB 3BHE031197R0001 绝对是你的“定海神针”，能够显著提升整个项目的经济性和安全性。

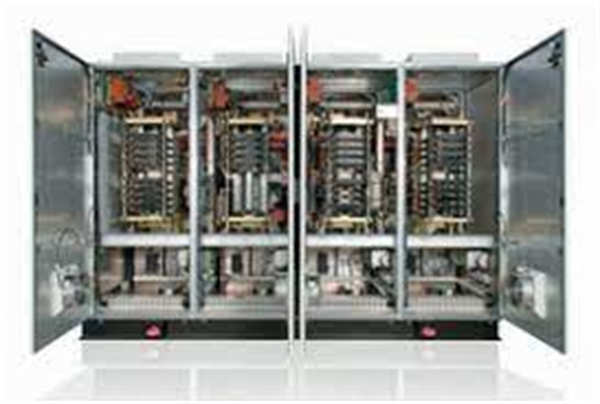

ABB 3BHE031197R0001
3BHE031197R0001 技术规格
| 参数名称 | 参数值 |
| 产品型号 | 3BHE031197R0001 |
| 制造商 | ABB |
| 产品类型 | 中压全功率变流器 / 风力发电机变流器 |
| 所属系列 | PCS6000系列 |
| 拓扑结构 | 3电平VSI-NPC (Voltage Source Inverter – Neutral Point Clamped) |
| 半导体技术 | IGCT (Integrated Gate-Commutated Thyristor) |
| 额定电压 | 3.3kV 或 4.16kV |
| 功率范围 | 通常高达12MW (部分配置可达15MW) |
| 效率 | 额定点效率 ≥ 98% (部分型号可达98.5%以上) |
| 冷却方式 | 液冷 (水冷或乙二醇水溶液) |
| 防护等级 | IP54 (柜体) |
| 发电机类型 | 兼容永磁同步发电机 (PMSG) 和双馈异步发电机 (DFIG) |
| 电网侧频率 | 50Hz / 60Hz 自适应 |
| 控制平台 | 基于ABB AC 800PEC高性能控制器 (DSP+FPGA) |
| 环境温度 | 运行：-15°C 至 +50°C |
| 海拔高度 | 0 – 1000m (更高海拔需降额) |
| 通信接口 | 支持Profibus DP/DPV1, Profinet IO, Modbus TCP等工业协议 |
主要特点和优势
老铁们，咱这 ABB 3BHE031197R0001，那可真是个“王牌选手”，身上汇聚了ABB在电力电子领域的多年积淀，全是硬核优势！
首先，它的超高效率 (Ultra-High Efficiency) 绝对是业内顶尖水平。这得益于它采用了先进的三电平电压源逆变器 (Voltage Source Inverter, VSI) 拓扑，以及ABB引以为傲的IGCT (Integrated Gate-Commutated Thyristor) 功率半导体技术。这种组合让能量转换过程中的损耗降到最低，在额定功率运行时，效率能达到98%甚至更高。你想想，在一个几十兆瓦的风电场里，哪怕只是提高一个百分点的效率，那都是实实在在的发电量提升，直接影响你的投资回报率 (Return on Investment, ROI)。
其次，无与伦比的可靠性 (Unparalleled Reliability) 是 ABB 3BHE031197R0001 能在恶劣环境下一展身手的基础。这套系统采用液冷散热 (Liquid Cooling)，比传统的空冷效率高得多，能确保内部关键组件即使在高温、高海拔或封闭空间内也能稳定运行，大大延长了设备寿命。它还采用了无熔丝设计 (Fuse-less Design) 和低零部件数量 (Low Component Count) 的理念，这直接减少了故障点，降低了维护的复杂性和停机时间，为你的生产线或电站保驾护航。
再来，它那出色的电网适应性 (Superior Grid Adaptability) 简直是为现代智能电网量身定制。ABB 3BHE031197R0001 不仅支持常规的并网运行，还具备强大的低电压穿越 (Low Voltage Ride-Through, LVRT) 和高电压穿越 (High Voltage Ride-Through, HVRT) 能力。这意味着即便电网出现短暂的电压跌落或升高，你的风机也能持续在线，不会被迫脱网，这在电网日益复杂的今天至关重要。同时，它还能提供动态的无功功率 (Reactive Power) 支持和有功功率 (Active Power) 调节，帮助稳定电网电压和频率，完美满足各种严苛的电网规范 (Grid Code Compliance) 要求。
最后，不得不提的是其灵活的模块化设计 (Flexible Modular Design) 和简便的维护 (Streamlined Maintenance)。3BHE031197R0001 的模块化结构使得运输、安装和现场调试都变得更为高效。一旦某个功率模块需要更换，操作起来也相当便捷，大大缩短了停机时间。再加上远程监控和诊断功能，你可以随时掌握设备的“健康状况”，实现预测性维护 (Predictive Maintenance)，真正做到运筹帷幄。
The ABB 3BHE031197R0001 medium-voltage full-power converter stands as a pinnacle of power electronics, boasting an impressive array of features and advantages that make it indispensable for large-scale renewable energy and energy storage applications. Its foremost benefit is outstanding efficiency, achieved through an advanced 3-level VSI-NPC topology and ABB’s proprietary IGCT (Integrated Gate-Commutated Thyristor) semiconductor technology. This combination significantly minimizes energy losses, reaching efficiencies of 98% or higher at rated power, directly impacting the Levelized Cost of Energy (LCOE) for wind farms and energy storage systems.
Furthermore, the ABB 3BHE031197R0001 offers unrivaled reliability and robustness. Designed for the most challenging industrial environments, it features a highly effective liquid cooling system that ensures optimal performance and extended lifespan for internal components, even under extreme temperatures and high altitudes. Its innovative fuse-less design and low component count philosophy drastically reduce potential failure points, enhancing system availability and simplifying maintenance procedures, leading to lower operational expenditures.
A key differentiator is its superior grid compliance and adaptability. The 3BHE031197R0001 is equipped with robust Low Voltage Ride-Through (LVRT) and High Voltage Ride-Through (HVRT) capabilities, enabling it to remain connected and operational during significant grid disturbances. This resilience is critical for maintaining grid stability and meeting stringent modern grid codes. Moreover, it provides dynamic reactive power and active power support, actively contributing to voltage and frequency regulation, ensuring stable integration even into weak or isolated grids. Its modular architecture also facilitates streamlined installation and maintenance, reducing commissioning times and enhancing overall system uptime.
应用领域
这台 ABB 3BHE031197R0001，那应用起来可是“横扫千军”，凡是涉及到大功率电能转换和并网的工业领域，它都能大显身手！
首先，最主要的应用战场就是大型风力发电领域。无论是陆上大型风电场，还是日益重要的海上风电项目，那些动辄数兆瓦的风力发电机，都需要像 ABB 3BHE031197R0001 这样的中压全功率变流器来将风能高效地转换为电能并输送到电网。它能确保风机在各种风速下都能实现最优的功率输出，同时在电网电压波动时也能保持稳定，减少因电网问题造成的停机和发电损失。
其次，在电网侧和用户侧的兆瓦级能量存储系统 (Energy Storage Systems, ESS) 中，ABB 3BHE031197R0001 也是核心设备。这些系统常用于电网的削峰填谷、频率调节、电力质量改善以及为关键负荷提供备用电源。3BHE031197R0001 能够实现高效、快速的AC/DC和DC/AC双向能量转换，支持与各种电池储能技术（如锂离子电池、液流电池等）的无缝集成，是构建现代智能电网和柔性电网的关键环节。
再来，工业微电网 (Industrial Microgrids) 也是它的重要阵地。在工业园区、大型工厂或偏远地区，将太阳能、小型风电、储能系统和柴油发电机等分布式电源整合起来，形成一个独立的微电网，可以提高供电可靠性和能源自给率。ABB 3BHE031197R0001 在其中作为核心的并网和能量管理单元，实现不同电源之间的协调控制和优化运行。
最后，在一些需要大功率电机变频驱动 (High-Power Motor Drives) 的特殊工业应用中，例如冶金、矿山、石化等行业的大型泵、风机或压缩机，ABB 3BHE031197R0001 也可以作为高性能中压变频器的一部分，提供精确的速度和转矩控制，显著提升系统效率和工艺稳定性。

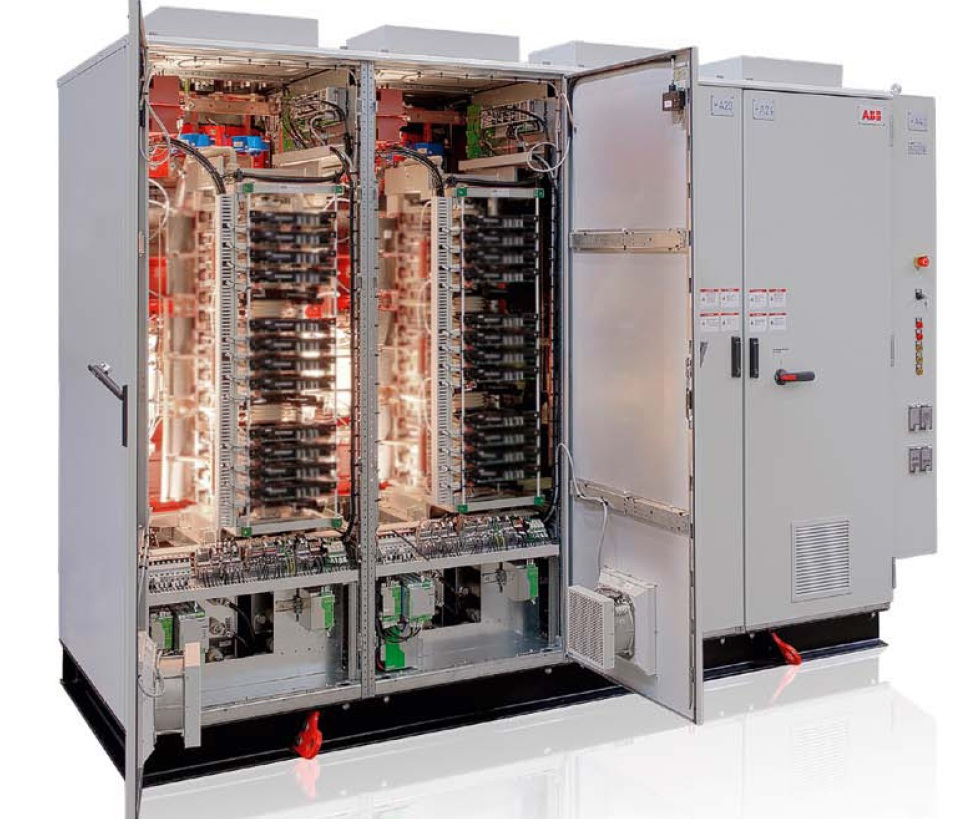

ABB 3BHE031197R0001
相关产品
ABB 3BHE031197R0001 作为ABB PCS6000系列中压变流器的重要组成部分，它与该系列的其他模块和ABB的自动化产品紧密配合，形成一套完整的解决方案。以下是一些与之密切相关或可作为替代的产品：
ABB 3BHE055094R0002 (GBU72)：这是PCS6000系列中的另一个重要变流器型号，通常与 3BHE031197R0001 共同构成或作为互补，用于不同的功率等级或系统配置。它们在功能和应用上高度相似。
ABB AC 800PEC：这是PCS6000系列变流器的核心控制器，如 3BHE031197R0001 的高性能控制策略和算法运行都离不开它。它就像变流器的大脑，负责精确的实时控制。
ABB 3BHE040375R1023 (PPD512A10-150000)：这可能是PCS6000系统中的一个励磁控制器或相关控制模块，用于同步发电机励磁系统，与变流器协同确保发电机稳定运行。
ABB 3BHE039770R0102 (PPD539A102)：这可能是PCS6000系列中的另一个AC 800PEC控制器或扩展模块，用于增强系统的控制能力或增加特定的功能。
ABB PCS8000系列变流器：作为PCS6000的后续或更高功率等级系列，PCS8000在某些超大功率应用中可能是 3BHE031197R0001 的升级或替代方案。
ABB Ability™ Platform：这是ABB的工业物联网 (IIoT) 和数字化服务平台，可以与 3BHE031197R0001 等PCS6000设备集成，实现远程监控、数据分析、预测性维护和资产管理。
ABB的中压开关设备和变压器：在实际应用中，3BHE031197R0001 变流器需要与ABB生产的相应中压开关设备（如断路器、隔离开关）和变压器配套使用，共同构成完整的电力接入系统。
安装与维护
安装前准备：安装 ABB 3BHE031197R0001 这种中压大功率变流器，那可不是儿戏，安全和规范是绝对的红线！第一步，必须确保施工现场所有相关的电气设备都已彻底断电并可靠接地，并且要严格执行“一停三锁”（停电、上锁、挂牌、验电）的安全规程，这是所有工作的基石。仔细检查 3BHE031197R0001 变流器本体和所有配套组件在运输过程中是否有损坏，特别是外观、连接端口和内部模块。安装场地必须符合ABB的官方技术手册中对环境条件的所有要求，包括温度、湿度、通风、防尘等级以及地基的承重能力，确保设备能够稳定运行并充分散热。中压电缆的连接必须由具备相应资质和丰富经验的专业电气工程师严格按照接线图和标准工艺进行，包括电缆头的制作、压接、绝缘处理、相序校验等，任何一点疏忽都可能导致严重事故。最后，在通电前，务必对所有电气连接进行绝缘电阻测试和回路导通性测试，确保没有短路或开路。
维护建议：要让你的 ABB 3BHE031197R0001 这台“印钞机”持续高效地运转，日常的精心维护那是必不可少的。作为液冷设备，你需要定期检查冷却液的液位、颜色和浊度，确保冷却液的品质和循环系统的正常运行，防止堵塞或泄漏。检查冷却单元的风扇是否正常工作，有无异响或灰尘堆积。定期对变流器柜体内部进行清洁，去除积聚的灰尘和污垢，特别是功率模块和控制板卡周围，保持良好的散热环境。所有电气接点，尤其是大电流回路的螺栓连接，要定期进行紧固检查，防止因热胀冷缩或震动导致接触不良甚至打火。利用 ABB 3BHE031197R0001 的智能诊断功能和ABB Ability™等远程监控平台，定期查看设备的运行日志、报警记录和关键性能参数，及时发现并解决潜在的“小毛病”，避免酿成“大事故”。
