ABB 3BHE019958R0101 | AC 800M S800 AI卡 | 工业级信号调理与诊断解决方案

描述

关键技术规格

• 产品型号: UAD206A101  3BHE019958R0101
• 制造商: ABB
• 所属系统: AC 800M 自动化平台 / S800 I/O 系列
• 模块类型: 通用模拟量输入（AI）模块，软件可配置信号类型
• 输入通道数: 6 独立通道，每通道可单独配置为电压或电流模式
• 输入信号范围:
  • 电压：±10 V DC（高阻抗输入，>1 MΩ）
  • 电流：0/4–20 mA（内置取样电阻，开路检测）
• 分辨率与精度: 16位ADC，典型精度 ±0.1% of span（25°C），温漂 <±50 ppm/°C
• 采样速率: 每通道 ≥10 samples/s，支持同步采样模式（需系统配置）
• 电气隔离: 通道间及通道对背板隔离 ≥500 V RMS，符合IEC 61010-1
• 安装方式: 需配合TB820A/TB821A端子底座，DIN导轨安装，支持热插拔（配合TB821A）
• 认证标准: CE、UL、cUL、IEC 61508 SIL2（在安全回路中需系统级评估）

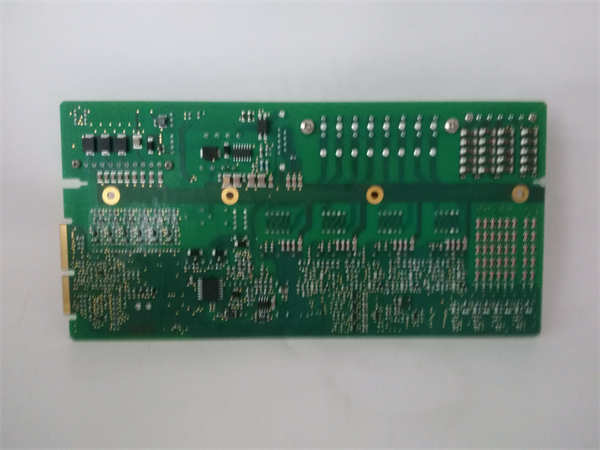

UAD206A101  3BHE019958R0101

功能定位与应用场景分析

UAD206A101 是ABB S800 I/O家族中的高灵活性模拟量输入模块，专为AC 800M控制系统设计，用于精确采集来自变送器、传感器及现场仪表的过程信号。其核心价值在于“通用性”——无需硬件跳线，通过Control Builder M软件即可将任一通道独立配置为±10V或4–20mA输入，大幅简化工程设计与备件管理。该模块内置开路检测、超量程报警及通道级诊断功能，使维护人员可在控制室内远程判断现场线路故障，显著缩短排查时间。其高精度与强隔离特性，使其成为温度、压力、流量等关键过程变量监测的理想选择。

典型应用场景：

• 电厂锅炉燃烧控制系统：采集主蒸汽压力、给水流量、烟气氧含量等4–20mA信号，实现闭环优化燃烧
• 化工反应釜温度监控：接入多支PT100温度变送器（输出4–20mA），实时监测反应热并触发联锁
• 水处理厂液位与pH监测：同时接入超声波液位计（±10V）与pH分析仪（4–20mA），构建多参数控制回路
• 老旧DCS系统升级：替换早期GAI/GAX系列固定量程AI卡，在保留现场接线前提下提升诊断能力与配置灵活性

质量标准与测试流程

模拟量输入模块的精度与稳定性直接影响过程控制质量。一个未校准或通道漂移的模块可能导致控制偏差、产品质量波动甚至安全风险。我们对每一块 UAD206A101 执行全量程、多温度点的功能验证，确保其性能符合ABB出厂规范。

我们的专业测试流程：

• 外观与清洁：检查PCB无腐蚀、端子无氧化，确认内部隔离变压器与ADC芯片无物理损伤
• 上机实测：将模块安装至真实AC 800M + S800测试机架（含PM864 CPU），进行24小时连续带电运行，监测零点漂移
• 全量程校准测试：使用高精度信号源（Fluke 754）对每个通道分别施加0%、25%、50%、75%、100%量程信号（如4mA、8mA、12mA、16mA、20mA），验证读数误差 ≤±0.1%
• 通道隔离与干扰测试：在相邻通道施加满量程干扰信号，确认目标通道读数变化 <0.01%，验证通道间串扰抑制能力
• 开路与超限诊断验证：模拟传感器断线或信号超量程，确认模块能正确上报诊断事件至AC 800M CPU
• 质保承诺：仅通过全部精度、隔离、诊断与稳定性测试的 UAD206A101 方可出库，并提供12个月功能性故障质保及终身技术答疑支持

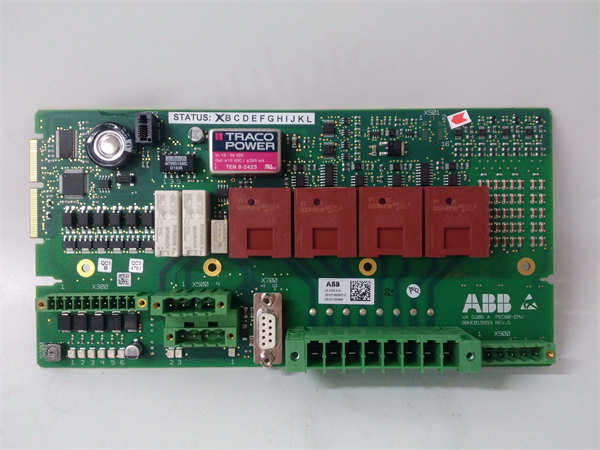

UAD206A101  3BHE019958R0101

兼容性与升级路径

为确保 UAD206A101 在您的系统中实现预期精度与诊断功能，必须严格核对其与底座、固件及信号类型的匹配性。

• 硬件/固件：需搭配AC 800M CPU固件版本 ≥ 5.0 SP1；旧版固件可能无法激活通道级诊断或导致量程配置错误
• 配套组件：必须使用TB820A（固定式）或TB821A（热插拔式）端子底座；旧款TB810底座不支持该模块的引脚定义
• 替代关系：UAD206A101（3BHE019958R0101）是UAD206A系列的标准型号，可直接替换同系列其他后缀版本；若仅需4通道，可考虑UAD204A以优化成本
