ABB 3BHE009681R0101 GVC750BE101 IGCT门极驱动板 – 高压变流核心，精准控制！

描述

ABB 3BHE009681R0101 GVC750BE101：这块IGCT门极驱动板，那是ABB高压电力电子领域的“神经中枢”！它专为Integrated Gate Commutated Thyristor (IGCT) 设计，提供精准高效的门极控制信号，确保IGCT在严苛工况下的可靠开关。主要功能：IGCT开关控制，兼容性：ABB高功率IGCT模块，接口：光纤隔离。是高压变频、HVDC等系统的核心，保障电力转换效率与稳定。别瞅了，原厂正品，售后无忧，咱家就是你搞定电力电子的靠山，没毛病！

产品详细说明

3BHE009681R0101 GVC750BE101 产品概述

ABB 3BHE009681R0101 GVC750BE101，这可不是一般的板卡，它是ABB专门为旗下高压、大功率IGCT (Integrated Gate Commutated Thyristor) 模块打造的“大脑”——门极驱动控制单元。在现代电力电子技术里，IGCT是响当当的明星器件，它能在大电流、高电压下高速开关，效率贼高。但你想啊，这么个“大力士”，没个精准的指挥官可不行，那不就乱套了嘛！所以，3BHE009681R0101 GVC750BE101 就登场了。

它的核心任务就是给IGCT模块发送极其精确的开通和关断信号。这些信号可不是随便发发就行，它得考虑到IGCT的特性、外部负载的变化，还得防止短路、过压这些“幺蛾子”的发生。所以，GVC750BE101 集成了复杂的控制算法和保护电路，确保IGCT在任何工况下都能安全、高效地工作。无论是高压变频器、柔性交流输电系统 (FACTS)，还是高压直流输电 (HVDC) 换流站，只要有ABB的IGCT在挑大梁，背后肯定少不了 3BHE009681R0101 GVC750BE101 这样的门极驱动板在默默支持，它就是整个电力转换系统的心脏和灵魂。

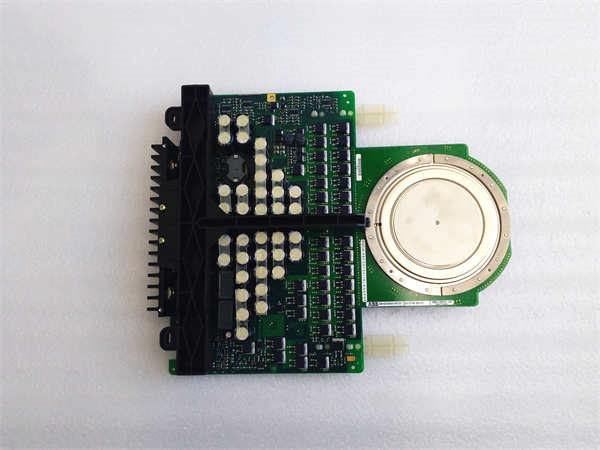

ABB 3BHE009681R0101 GVC750BE101 3BHB013085R0001 5SHY3545L0009

3BHE009681R0101 GVC750BE101 技术规格

主要特点和优势

ABB 3BHE009681R0101 GVC750BE101 这块门极驱动板，在高压电力电子领域那可是个“金刚钻”，没有它，大功率IGCT就跟没了灵魂的躯壳一样。它的特点和优势，那都是实打实的，能让你的高压系统跑得更稳、更高效！

精准同步控制：你知道高压变流器里的IGCT，开关频率多高吗？那可是毫秒级甚至微秒级的！GVC750BE101 最牛的地方就是它能提供超高精度的门极驱动信号，确保每个IGCT的开通和关断都严丝合缝，同步性 (Synchronization) 简直完美。这种精准的控制，直接决定了整个变流器的效率和波形质量，少了它，系统效率就会大打折扣，甚至出故障。

光纤隔离，抗干扰能力强：在电力电子系统里，电压动不动就几千伏，电流动不动就几千安培，电磁干扰 (Electromagnetic Interference, EMI) 那是家常便饭。3BHE009681R0101 GVC750BE101 采用了先进的光纤接口来接收控制信号，这可是个高招！光纤完全绝缘，能彻底隔离高压和噪声，确保控制信号的纯净和稳定，避免了传统电缆在强电磁环境下容易受干扰的问题。这种隔离技术 (Optical Isolation) 简直是为高压系统量身定制的“安全卫士”。

集成保护功能，安全可靠：GVC750BE101 可不是个只会发信号的“傻瓜”，它内置了多重智能保护功能。比如，它能实时监测IGCT的电流、电压，一旦发现短路 (Short Circuit Protection)、过流 (Overcurrent Protection) 或者门极驱动异常 (Gate Drive Fault) 等情况，它能立马采取措施，快速关断IGCT，保护昂贵的功率器件不被烧毁，这简直就是给你的高压设备买了份“巨额保险”！

优化开关特性，降低损耗：一个优秀的门极驱动，不仅要让IGCT能开关，更要让它“漂亮地”开关。3BHE009681R0101 GVC750BE101 就能做到这一点，它能精细地控制IGCT的开通和关断过程，减少开关损耗 (Switching Losses)。你想想，每次开关省一点损耗，在大功率、高频率的运行下，累积起来就是巨大的节能效果，直接降低了你的运营成本。

紧凑模块化设计：虽然功能强大，但 GVC750BE101 的设计却非常紧凑和模块化，通常可以直接安装在IGCT模块的顶部，减少了复杂的外部接线。这种设计简化了系统集成 (System Integration)，方便了现场安装和维护，也提高了整个电力转换设备的可靠性。

The ABB 3BHE009681R0101 GVC750BE101 gate unit stands as a critical enabler for high-performance power electronic systems, specifically designed for driving ABB’s advanced Integrated Gate Commutated Thyristor (IGCT) modules. A primary advantage of this unit is its unparalleled precision in delivering gate signals, ensuring highly synchronized (Highly Synchronized) and efficient switching operations for the IGCTs. This precise control is fundamental to minimizing switching losses and optimizing the overall efficiency of the power converter.

Crucially, the GVC750BE101 leverages optical fiber interfaces for signal transmission (Optical Fiber Interfaces), providing complete galvanic isolation between the low-voltage control circuitry and the high-voltage power components. This robust isolation is vital in electrically noisy and high-voltage environments, guaranteeing signal integrity and preventing electromagnetic interference (EMI) from disrupting critical control functions. The integrated protection features (Integrated Protection Features) are another significant highlight. The gate unit continuously monitors the IGCT’s operational parameters, including current and voltage, and can rapidly initiate a controlled shutdown in the event of fault conditions such as short circuits or overcurrents. This proactive fault handling safeguards the expensive IGCT modules and enhances the overall system’s reliability and longevity.

Furthermore, the 3BHE009681R0101 GVC750BE101 is engineered to optimize the IGCT’s turn-on and turn-off characteristics, thereby reducing dynamic losses and contributing to superior power conversion efficiency. Its compact and modular design (Compact and Modular Design) simplifies integration directly onto or adjacent to the IGCT module, streamlining assembly, wiring, and maintenance procedures. This combination of precision control, robust isolation, comprehensive protection, and optimized performance makes the GVC750BE101 an indispensable component for demanding high-power applications, ensuring stable and efficient operation under the most challenging industrial conditions.

应用领域

ABB 3BHE009681R0101 GVC750BE101 这块IGCT门极驱动板，它的应用领域可不是一般的工业控制，而是那些对电力质量、能量转换效率和系统可靠性有极致要求的大功率、高压电力电子系统。可以说，凡是需要ABB IGCT模块“大显身手”的地方，背后都有 GVC750BE101 这样的门极驱动板在保驾护航。

首先，在高压变频器 (Medium-Voltage Drives, MVD) 领域，它是绝对的核心。大型泵站、风机、压缩机，或者冶金行业中的轧机、矿山中的提升机，这些动辄几兆瓦甚至几十兆瓦的电机，都需要高压变频器来精确控制转速和力矩，实现节能和工艺优化。3BHE009681R0101 GVC750BE101 确保变频器内部的IGCT模块能够快速、准确地切换，从而产生高质量的交流电源，驱动这些庞大的工业设备。

其次，在高压直流输电 (HVDC) 系统中，GVC750BE101 的作用更是举足轻重。HVDC是远距离大容量输电、跨区域联网、以及连接海上风电场等新型能源的“高速公路”。换流站中的IGCT换流阀是HVDC系统的核心，而 3BHE009681R0101 GVC750BE101 则负责驱动这些IGCT进行高压大电流的AC/DC或DC/AC转换，确保电力传输的稳定性和效率。

再有就是柔性交流输电系统 (FACTS)，比如STATCOM (静态同步补偿器) 和SVC (静止无功补偿器)。这些设备主要用于改善电网的电压稳定性、提高输电能力和功率因数。IGCT模块在其中扮演着快速产生或吸收无功功率的关键角色，而 GVC750BE101 则提供精确的驱动信号，保证这些FACTS设备能够毫秒级响应电网需求，让电网运行更“聪明”。

此外，在铁路牵引供电系统、大型不间断电源 (UPS) 系统、能量存储系统 (ESS) 的功率转换单元中，只要涉及到高功率半导体IGCT的应用，ABB 3BHE009681R0101 GVC750BE101 都是不可或缺的组件，它保障了这些关键电力电子设备的高效、可靠运行，是现代电网和重工业的“幕后英雄”。

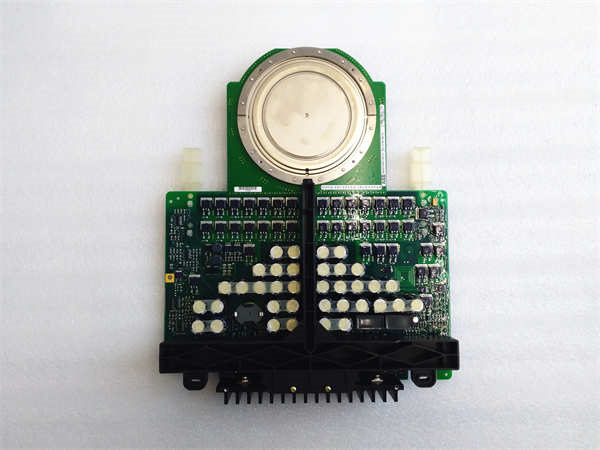

ABB 3BHE009681R0101 GVC750BE101 3BHB013085R0001 5SHY3545L0009

相关产品

跟ABB 3BHE009681R0101 GVC750BE101 这块IGCT门极驱动板紧密相关的“搭档”，那都是ABB在高压电力电子领域里的核心部件，它们是配套使用的“黄金组合”。

3BHB013085R0001 (IGCT模块)：这是一个具体的ABB IGCT模块型号，通常与 GVC750BE101 配合使用，作为被驱动的功率开关器件。

5SHY3545L0009 (IGCT模块)：另一个常见的ABB IGCT模块型号，同样需要 3BHE009681R0101 GVC750BE101 提供精确的驱动信号。

5SHX系列IGCT模块：ABB的IGCT系列产品，GVC750BE101 通常会针对该系列的特定型号进行优化驱动。

3BHE009681R0001 (可能是GVC750BE0100)：这可能是 3BHE009681R0101 GVC750BE101 的前代版本或者不同固件版本，功能类似但具体参数可能不同。

辅助电源单元 (Auxiliary Power Supply Unit)：门极驱动板需要独立的辅助电源供电，通常与 GVC750BE101 配套提供，确保驱动板的稳定工作。

光纤收发器 (Fiber Optic Transceiver)：用于将控制信号转换为光信号，并从光信号转换回来，实现与 GVC750BE101 的隔离通信。

IGCT模块夹紧装置 (Clamping Unit)：对于压装式IGCT模块，需要特定的夹紧装置来提供适当的压力，确保良好的电气和热接触，与 GVC750BE101 驱动的IGCT共同构成完整系统。

安装与维护

安装前准备: 在安装ABB 3BHE009681R0101 GVC750BE101 这块金贵的门极驱动板之前，兄弟，你可得把安全和细节抓牢了！首先，也是最重要的，确保整个电力电子系统处于完全断电且已放电的状态，高压设备可不是闹着玩的，人身安全第一！然后，仔细阅读 GVC750BE101 的安装手册，上面对安装步骤、扭矩要求都有明确规定。处理 3BHE009681R0101 GVC750BE101 时，务必佩戴防静电手环和手套，静电对精密电子元件来说可是致命的。检查IGCT模块（如配套的5SHY系列）的表面是否清洁，确保与 GVC750BE101 的连接接口（特别是光纤接口）没有灰尘或损坏。确保散热路径畅通，毕竟这玩意儿是给大功率器件服务的，散热好坏直接影响寿命和性能。

维护建议: 对ABB 3BHE009681R0101 GVC750BE101 这样的核心组件进行维护，那得是“精耕细作”。首先，定期进行目视检查，看看 GVC750BE101 上有没有灰尘堆积，有没有过热变色的迹象，或者连接线有没有松动。特别要留意光纤接口，确保光纤线没有弯折、损伤，连接牢固，因为光纤通信一旦出问题，整个IGCT就没法工作了。其次，要关注系统诊断信息和报警日志，GVC750BE101 自身会有丰富的诊断功能，一旦有任何异常，系统都会给出提示，要及时响应并处理。保持控制柜内部的清洁和干燥，避免潮湿和腐蚀性气体对 3BHE009681R0101 GVC750BE101 造成损害。
