ABB 3BHB030310R0001 IGCT模块 – 4500V高压大电流核心，原厂正品！

描述

ABB 3BHB030310R0001 (也常与 5SHY4045L0006 关联)：这可不是简单的零件，它是ABB引以为傲的IGCT (Integrated Gate Commutated Thyristor) 功率半导体模块！专为高电压 (4500V)、大电流、高效率工业应用设计，结合了晶闸管的低导通损耗和晶体管的快速开关能力。它是ABB PCS6000系列中压变流器、HVDC传输、大型电机传动、风力发电和储能系统等兆瓦级电力电子设备的核心组件。采用模块化封装，安装维护便捷，可靠性极高。原厂正品，库存稳定，是你确保系统高效稳定运行的关键选择！

3BHB030310R0001 产品概述

老兄，今天我们深入剖析这个 ABB 3BHB030310R0001。如前所述，它通常与 5SHY4045L0006 这个型号一起出现，它不是一个完整的设备，而是一个核心的功率半导体模块——IGCT (Integrated Gate Commutated Thyristor)。

什么是IGCT？简单来说，它是ABB公司在功率半导体领域的一项革命性技术。它巧妙地结合了传统的门极可关断晶闸管 (GTO) 的低通态损耗（也就是导通时发热少，省电）的优点，又吸取了绝缘栅双极晶体管 (IGBT) 快速开关（响应速度快，能处理高频信号）的优势。所以，3BHB030310R0001 这样的IGCT模块，就拥有了“鱼和熊掌兼得”的特性：既能处理超高的电压和电流（比如4500V的额定电压），又能实现快速、高效的开关动作，并且自身损耗非常低。

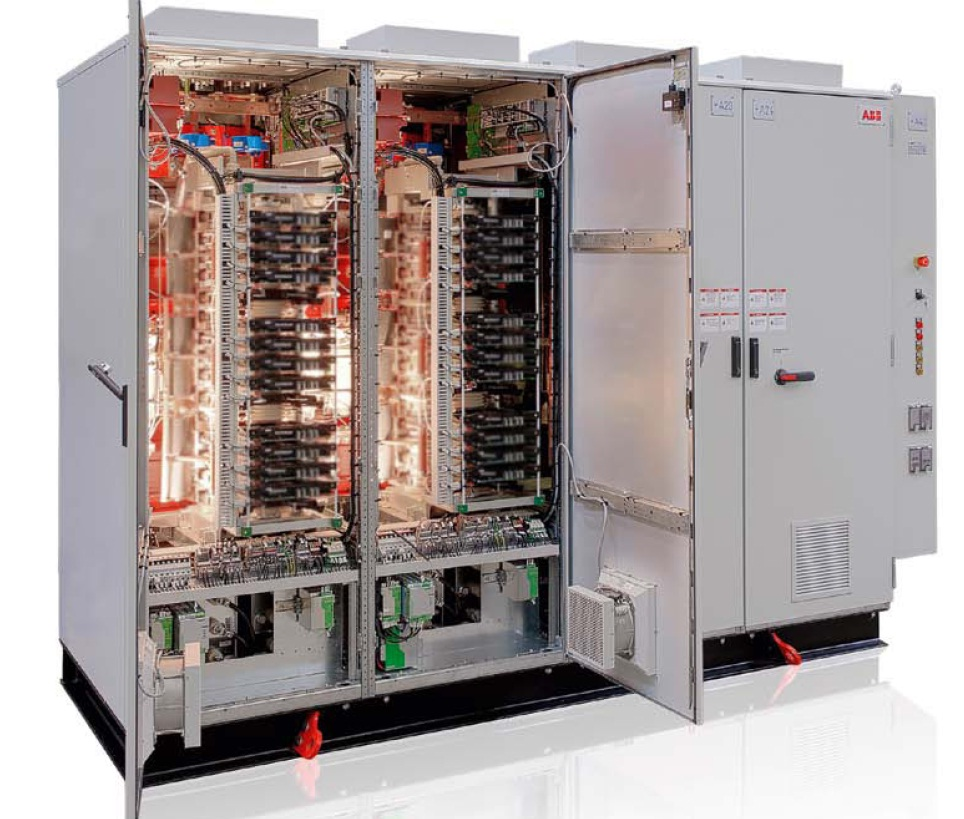

这使得 3BHB030310R0001 成为了中压大功率变流器和电力电子设备中不可或缺的“心脏”元件。在PCS6000系列变流器（像我们之前讨论的GBU72）中，这些IGCT模块负责将电能进行高效、精准的转换。它们是确保整个变流器系统高效率、高可靠性、以及强大电网适应性的基石。可以说，没有像 3BHB030310R0001 这样的高性能IGCT模块，那些动辄几兆瓦甚至几十兆瓦的电力系统就无法稳定运行。

3BHB030310R0001 技术规格

参数名称	参数值
产品型号	3BHB030310R0001 (常与 5SHY4045L0006 关联)
制造商	ABB
产品类型	IGCT (Integrated Gate Commutated Thyristor) 功率模块
额定电压 (VDRM)	4500V (关断电压)
额定电流 (ITAV)	高达 4000A (取决于冷却条件和具体型号)
模块尺寸	典型尺寸：130 mm x 80 mm x 105 mm (约 5.1 x 3.1 x 4.1 英寸)
模块直径	91mm (针对内部硅片或封装直径)
产品净重	约 3 kg (6.61 lbs)
开关频率	典型范围：500 Hz – 1 kHz (可扩展至kHz级)
通态压降 (VTM)	低 (通常在 2.0 – 3.2V 之间)，显著降低传导损耗
封装类型	模块化封装，易于安装和维护
集成特性	集成了门极驱动电路和反并联二极管
可靠性	工业级设计，内置过压/过流保护，低失效率
冷却方式	通常设计为配合液冷散热系统以达到最佳性能

主要特点和优势

ABB 3BHB030310R0001 这样的IGCT模块，之所以能在高功率电力电子领域占据一席之地，靠的就是它一系列“硬核”的特点和优势：

首先，它的高压大电流处理能力 (High Voltage and Current Handling Capability) 那是没得说。4500V的额定电压，加上高达数千安培的电流处理能力，让它能够轻松应对兆瓦甚至十兆瓦级别的电力转换，是那些大型工业设备和电网基础设施的理想选择。

其次，卓越的效率和低损耗 (Exceptional Efficiency and Low Losses) 是它的看家本领。IGCT技术结合了GTO的低通态损耗和IGBT的快速开关能力，这意味着在电能转换过程中，能量的损耗非常小，发热量也相对较低。这不仅提高了整个系统的运行效率，直接降低了能耗，而且也减少了对散热系统的依赖，使得设备设计可以更紧凑。

再来，快速可靠的开关特性 (Fast and Reliable Switching Characteristics) 也是它的杀手锏。微秒级的开关速度，加上门极驱动电路的高度集成，使得IGCT模块能够实现更快的响应和更精准的控制。同时，它还具备出色的安全工作区 (Safe Operating Area, SOA)，并且通常不需要额外的缓冲电路 (snubberless operation)，这简化了电路设计，进一步提升了系统的可靠性。

此外，模块化设计和便捷的维护 (Modular Design and Easy Maintenance) 也是它的一个亮点。像 3BHB030310R0001 这种模块化封装，使得它的安装、更换和维护都变得非常方便快捷，大大缩短了停机时间，降低了运维成本。

最后，高可靠性和长寿命 (High Reliability and Long Lifetime) 是ABB产品的共性，在IGCT模块上体现得淋漓尽致。工业级的设计标准，严格的质量控制，以及内部集成的温度监控和保护机制，都确保了 3BHB030310R0001 能够在各种恶劣的工业环境中长期稳定运行，其设计预期寿命可以达到十几年甚至更长，真正做到“一次投入，长期受益”。

The ABB 3BHB030310R0001 IGCT module stands out in the power electronics landscape due to several key features and advantages. Its superior high-voltage and high-current handling capability, with a 4500V rating and current capacities reaching thousands of amperes, makes it exceptionally suited for megawatt-scale power conversion in demanding industrial applications and grid infrastructure.

A defining characteristic is its exceptional efficiency and remarkably low losses. By ingeniously combining the low on-state losses of GTOs with the fast switching speeds of IGBTs, the IGCT technology dramatically reduces energy dissipation during power conversion. This not only boosts overall system efficiency, leading to significant energy savings, but also minimizes heat generation, allowing for more compact and efficient system designs.

Furthermore, the 3BHB030310R0001 offers rapid and reliable switching characteristics. With switching times in the microsecond range and integrated gate drive circuitry, these modules enable quicker responses and more precise control. Their large Safe Operating Area (SOA) and often snubberless operation simplify circuit design while simultaneously enhancing system reliability. The modular design of the 3BHB030310R0001 also greatly facilitates installation, replacement, and maintenance, reducing downtime and operational costs. Finally, built to ABB’s stringent industrial standards with integrated protection mechanisms, the 3BHB030310R0001 guarantees high reliability and a long operational lifespan, ensuring sustained performance even in harsh environments.

应用领域

ABB 3BHB030310R0001 这样的IGCT功率模块，它的应用范围非常广泛，基本上涵盖了所有需要大功率、高效率电力电子转换的领域：



中压变频器和电机传动 (Medium Voltage Drives and Motor Control)：在冶金、矿山、水泥、石化、电力等重工业领域，大型泵、风机、压缩机、轧机、提升机等设备都需要中压变频器来进行精确的速度和转矩控制。3BHB030310R0001 是这些变频器内部实现高效率能量转换的核心。



风力发电变流器 (Wind Power Converters)：就像我们之前聊的ABB PCS6000系列变流器，3BHB030310R0001 是其内部的关键功率组件。它将风力发电机发出的变频电能转换为稳定、高质量的电网频率和电压，确保风电的高效并网。



能量存储系统 (Energy Storage Systems, ESS)：在大型电池储能站或飞轮储能等系统中，需要将直流或变频交流电高效转换为电网所需的交流电，实现削峰填谷、频率调节等功能。IGCT模块在PCS (Power Conversion System) 中扮演着核心角色。



高压直流输电 (HVDC) 和柔性交流输电系统 (FACTS)：这是长距离、大容量输电的关键技术。IGCT模块在其中的换流阀中用于实现高效的交直流转换，提高输电容量和稳定性。



电网质量管理 (Grid Quality Management)：例如在SVG (Static Var Generator) 动态无功补偿、APF (Active Power Filter) 有源电力滤波器等设备中，IGCT模块用于快速补偿无功功率或滤除谐波，提升电网电能质量。



轨道交通牵引系统 (Rail Traction Systems)：在高速列车和地铁等电力牵引系统中，IGCT模块用于控制牵引电机的运行，实现平稳加速和制动。



舰船电力推进系统 (Ship Propulsion Systems)：在大型船舶的电力推进系统中，IGCT模块也用于高效的电力转换和电机控制。

相关产品

ABB 3BHB030310R0001 作为ABB的核心IGCT模块，它通常不会单独使用，而是集成在更大型的电力电子设备中。因此，与它相关的产品主要包括：



ABB PCS6000系列中压变流器：包括我们之前提到的 ABB GBU72 (3BHE055094R0002) 和 3BHE031197R0001 等，这些变流器正是 3BHB030310R0001 的主要应用载体。



ABB AC 800PEC 控制器：这是驱动 3BHB030310R0001 这种IGCT模块进行精准开关和控制的“大脑”。它负责生成门极驱动信号，并执行复杂的控制算法。



ABB 5SHY系列IGCT模块：3BHB030310R0001 本身就是 5SHY4045L0006 这个IGCT模块的内部物料号或完整产品ID。此外，ABB还有其他不同电压、电流等级的5SHY系列IGCT模块，如5SHY3545L0009等。



ABB 门极驱动单元 (Gate Drive Unit)：虽然IGCT内部集成了部分驱动电路，但通常还需要外部的专业门极驱动板来提供合适的电压和电流脉冲，以确保IGCT的可靠开关。



ABB 冷却系统组件：由于IGCT模块在高功率运行时会产生热量，因此需要高效的液冷散热系统，包括散热器、冷却液泵、换热器等。



ABB 中压开关设备和保护装置：IGCT变流器系统会与中压断路器、隔离开关、熔断器等保护装置配套使用，确保系统的安全运行。



ABB Ability™数字化服务平台：通过连接集成 3BHB030310R0001 的设备，可以实现远程监控、故障诊断、预测性维护和性能优化。



安装与维护

安装前准备：安装 ABB 3BHB030310R0001 这种高压大电流的IGCT模块，是极其精密且带有高风险的工作，必须由经过专业培训并具备相关资质的工程师严格按照ABB的安装手册进行。



安全第一：务必确保所有相关电源完全断开，并进行安全隔离和挂牌上锁。高压设备尤其要小心，任何疏忽都可能致命。



静电防护：IGCT模块对静电非常敏感。操作人员必须佩戴防静电手套和腕带，并在防静电工作台上进行操作。



清洁环境：安装区域必须清洁、干燥、无尘。任何灰尘或杂质都可能影响模块的散热性能或导致电气故障。



散热表面处理：在安装IGCT模块到散热器上时，必须在模块底部和散热器之间均匀涂抹导热硅脂，确保良好的热传导。螺栓必须按照规定的扭矩均匀紧固，以保证模块与散热器之间紧密接触，避免应力集中。



引线连接：确保所有电源引线、控制引线和门极驱动引线连接正确、牢固，无松动，并进行必要的绝缘处理。任何虚接都可能导致模块损坏或系统故障。



冷却系统：如果是更换或新装模块，必须确保液冷系统在安装前已排空、清洁，并在安装完成后重新灌注符合要求的冷却液，并彻底排净空气，确保冷却液循环通畅。



维护建议：要保证 ABB 3BHB030310R0001 这样的IGCT模块长期可靠运行，日常的预防性维护至关重要：



定期检查冷却系统：这是IGCT模块“长寿”的关键。定期检查冷却液的液位、颜色、PH值和电导率，确保冷却液质量符合要求。检查冷却管道是否有泄漏、堵塞，冷却泵是否正常运行，风扇是否有异常噪音或积灰。



清洁散热器：定期清理散热器表面的灰尘和污垢，确保散热片之间没有堵塞，保持良好的散热效果。



连接点检查：定期检查所有电气连接螺栓的紧固情况，防止因震动或热胀冷缩引起的松动。



运行参数监控：通过变流器系统的监控界面或ABB Ability™平台，实时关注IGCT模块的运行温度、电流、电压等关键参数，以及任何报警信息。如果发现异常波动或温度升高，应立即进行排查。



预测性维护：基于运行数据和历史趋势，分析模块的健康状况，进行预测性维护，在模块完全失效前进行更换，避免计划外停机。
