ABB 3BHB003688R0101 | AC 800M 冗余电源模块 | 高可用性供电可靠性解决方案

  • 型号: 3BHB003688R0101
  • 品牌: ABB
  • 核心功能: ABB AC 800M 控制系统专用冗余电源模块（即 PS802），为 TB850/TB851 背板提供稳定、可热插拔的 +5 VDC 供电，支持双模块 N+1 冗余运行与故障诊断
  • 供货状态: 现货供应，原厂渠道，适用于新建及存量 System 800xA/AC 800M 项目
  • 质保标准: 12个月质保，经满载老化、冗余切换及热插拔实测
分类：

描述

关键技术规格

  • 产品型号: 3BHB003688R0101
  • 制造商: ABB
  • 所属系统: ABB Ability™ System 800xA / AC 800M 控制平台
  • 模块类型: PS802 冗余电源模块（Hardware Revision R0101）
  • 输出电压: +5 VDC ±2%（稳压，供背板逻辑与通信）
  • 最大输出电流: 12 A（连续），支持瞬时峰值至 15 A
  • 输入电源: 85–264 VAC 全范围自动适应，47–63 Hz；亦支持 100–370 VDC 输入
  • 冗余能力: 支持两块 PS802 并联运行，实现 N+1 冗余；单模块故障时自动无缝切换，无电压中断
  • 热插拔: 支持带电插入/拔出，系统持续运行，状态实时上报至控制器
  • 状态诊断: 前面板 LED 指示 POWER OK、AC FAIL、DC FAIL、REDUNDANCY LOST；状态通过 MB300 背板总线传至 CPU
  • 安装位置: 占用 TB850 或 TB851 冗余背板的专用电源槽位（通常为最左侧）
  • 工作温度: 0°C 至 +60°C

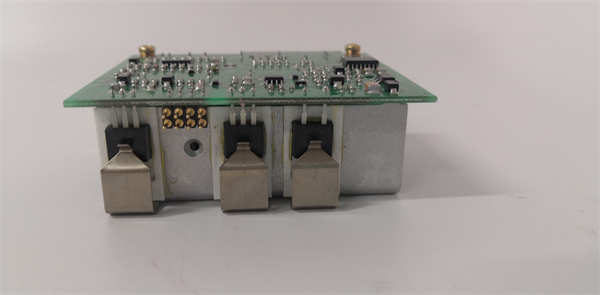

ABB 3BHB003688R0101

ABB 3BHB003688R0101

功能定位与应用场景分析

3BHB003688R0101 是 ABB AC 800M 控制系统中 PS802 冗余电源模块的标准部件编号，作为整个控制机架的“电力心脏”，其职责是为 CPU（如 PM866）、通信模件（如 CI854A）及 I/O 模块提供高可靠、低噪声的 +5 VDC 电源。在电厂、化工、油气等关键过程工业中，AC 800M 通常承担锅炉控制、压缩机保护或安全联锁等核心任务，任何电源中断都可能导致非计划停机甚至安全事故。因此，PS802 的冗余设计不仅是功能选项，更是安全合规的强制要求。

该模块深度集成于 TB850/TB851 背板架构中，其输出直接连接至高速 MB300 总线，并通过专用信号线向系统报告健康状态。只有当两块 3BHB003688R0101 同时在线且输出正常时，系统才判定为“冗余就绪”；任一模块故障将触发 REDUNDANCY LOST 报警，但控制功能不受影响。

典型应用场景包括：

  • 场景一：用于联合循环电厂燃机控制系统，为 PM866 冗余 CPU 和多块 CI854A Profibus 主站模件提供不间断供电，确保跳闸信号毫秒级响应
  • 场景二：部署于 LNG 接收站的压缩机防喘振系统，支撑 AC 800M 在极端环境下的 24/7 连续运行
  • 场景三：作为老旧 AC 800M 系统的电源升级或替换方案，替代早期 PS801 模块，提升输出电流能力与诊断精度

质量标准与测试流程

电源模块的隐性失效（如输出纹波增大、冗余切换延迟、过温降额）可能引发 CPU 复位或通信异常，后果严重。我们对每一台 3BHB003688R0101 实施严苛的端到端电力验证：

  • 外观与清洁：检查模块散热片无积尘，风扇（如有）运转正常，背板连接器无氧化或机械损伤，确保长期热管理与电气可靠性。
  • 上机实测：将模块安装于真实 TB851 冗余背板（含 PM866 CPU 和满配 I/O 负载），在 85 VAC 和 264 VAC 输入下分别进行 72 小时满载（12 A）连续运行测试。
  • 功能诊断：
    • 验证 POWER OK 信号准确上报至 Control Builder M；
    • 模拟单电源断电，确认冗余切换时间 < 1 ms 且输出电压跌落 ≤ 50 mV；
    • 测试热插拔过程中 CPU 扫描周期无扰动；
    • 测量满载输出纹波 ≤ 30 mVpp（20 MHz 带宽）。
  • 质保承诺：仅通过全部电气性能、热应力与系统诊断测试的模块方可出库，并提供 12 个月功能性质量保证，覆盖电解电容老化、MOSFET 退化及控制环路漂移风险。

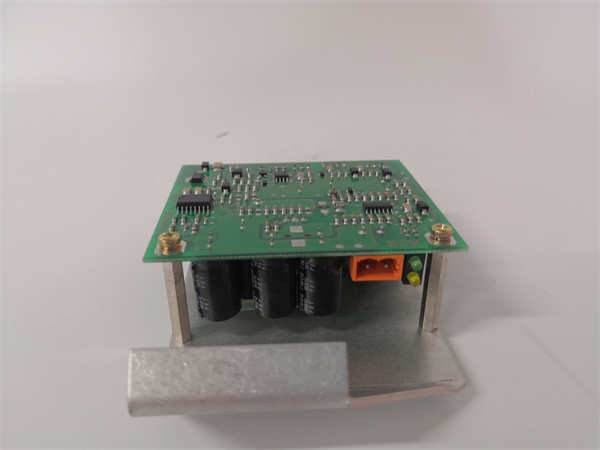

ABB 3BHB003688R0101

ABB 3BHB003688R0101

兼容性与升级路径 (技术支持)

为确保 3BHB003688R0101 在您的 AC 800M 系统中安全可靠运行，请务必核对以下关键信息：

  • 硬件/固件：3BHB003688R0101（PS802 Rev R0101）适用于所有版本的 TB850/TB851 背板，但需确认 System 800xA 软件版本不低于 v5.1 SP1 以支持完整电源诊断显示。
  • 配套组件：必须安装在 TB850 或 TB851 的专用电源槽位；不支持与非冗余背板（如 TB840）配合使用。建议定期检查输入断路器额定值是否匹配（≥16 A）。
  • 替代关系：3BHB003688R0101 是 3BHB003688R0001（早期 Rev）的修订版，主要改进 EMC 与散热设计，功能完全兼容。若系统仅需单电源，可考虑 PS801（3BHB003687Rxxxx），但已逐步停产。
