ABB 3BDH000741R1 CTI 21-P Ex – 本安型温度输入模块，危险区专用！

描述

ABB 3BDH000741R1 CTI 21-P Ex：这块本安型温度输入模块，是 ABB 专为危险区域设计的“安全卫士”！它具备 Ex ib IIC Gb 防爆等级，能安全采集多达 32 路温度信号。输入类型：热电阻/热电偶/毫伏/电阻，A/D 转换：16位，通道隔离：具备。保障现场温度数据精准、可靠传输，是石化、制药等严苛环境下的核心选择，让你的控制系统无后顾之忧。原厂正品，安全认证齐全，有需求赶紧联系我！

产品详细说明

ABB 3BDH000741R1 CTI 21-P Ex 产品概述

ABB 3BDH000741R1 CTI 21-P Ex 模块，那可是 ABB 在工业自动化领域，特别是针对危险环境的“得意之作”！这玩意儿不是普通的信号采集卡，它是一款本安型 (Intrinsically Safe) 温度输入模块，专为那些对安全性和测量精度都有极高要求的工业现场而生。像什么石油天然气、精细化工、制药、电力等存在易燃易爆气体或粉尘的区域，ABB 3BDH000741R1 CTI 21-P Ex 都是不可或缺的“安全哨兵”。

这款模块的核心价值在于它能够安全、精准地接收来自现场的各种温度传感器信号，并将其转换为数字量，然后可靠地传输给 ABB 的 DCS (Distributed Control System，集散控制系统) 或其他控制平台。它的“Ex”后缀就表明了它符合严格的防爆标准，通常是 ATEX 认证，具备 Ex ib IIC Gb 防爆等级，这意味着它内部电路经过特殊设计，即使在故障状态下，也无法产生足以点燃爆炸性混合物的火花或热能，从源头上杜绝了危险。ABB 3BDH000741R1 CTI 21-P Ex 不仅在安全性上表现卓越，在性能上也毫不含糊，它能够支持多种温度传感器类型，比如 Pt100、Ni100 热电阻以及多种热电偶，并且通过高精度的 A/D (Analog-to-Digital，模拟到数字) 转换，确保了温度测量的准确性和实时性。总而言之，ABB 3BDH000741R1 CTI 21-P Ex 是 ABB 为保障高危工业现场安全生产和精确控制所打造的“硬核”产品，值得信赖！

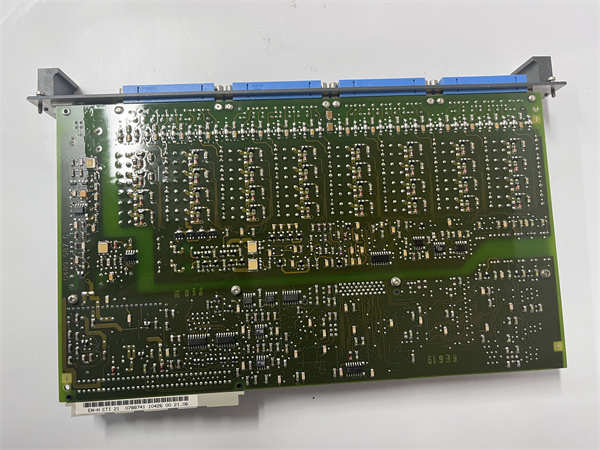

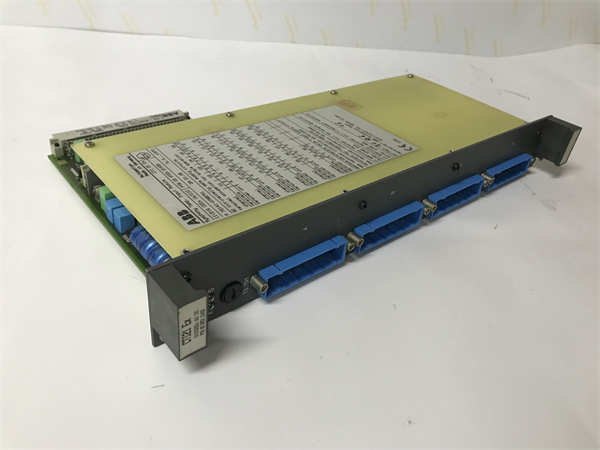

ABB 3BDH000741R1 CTI 21-P Ex

ABB 3BDH000741R1 CTI 21-P Ex 技术规格

主要特点和优势

咱们这 ABB 3BDH000741R1 CTI 21-P Ex 模块，那可是 ABB 在温度采集领域里“拳头产品”！它身兼数职，每个特点都直击工业现场的“痛点”，让你在安全和性能上都能“高枕无忧”！

本安设计，安全无忧：这块 ABB 3BDH000741R1 CTI 21-P Ex 最大的亮点，就是它那带着“Ex”的身份——本安型 (Intrinsically Safe) 设计！这意味着它符合最严格的防爆标准，获得了 ATEX (Atmosphères Explosibles) 认证，防爆等级达到 Ex ib IIC Gb。简单来说，它被设计成即使在最不利的故障情况下，也不会产生足以点燃爆炸性气体或粉尘的能量。对于石油化工、天然气、制药等危险场所来说，这简直就是“救命稻草”，从源头上切断了爆炸的可能性，让你的生产过程安全系数直线飙升！

高精度与多通道采集：别以为光安全就够了，它的“内在美”也同样出色！这模块拥有 16 位 A/D (Analog-to-Digital，模拟到数字) 转换器，这意味着它能把现场的温度信号转换得超级精细，确保数据传输的高精度 (High Precision) 和高分辨率 (High Resolution)。而且，它最多能提供 32 个模拟/温度输入通道，你可以根据实际需求灵活配置，比如连接多种 Pt100/Ni100 热电阻 (Resistance Thermometer) 或者各种类型热电偶 (Thermocouple)，甚至还能接收毫伏或电阻信号。一个模块就能搞定这么多路温度，大大简化了系统布线和硬件投入，效率那叫一个高！

通道隔离与冗余能力：在工业现场，各种电气干扰是常态。ABB 3BDH000741R1 CTI 21-P Ex 采用了功能性通道隔离 (Channel Isolation) 和中央隔离 (Central Galvanic Separation) 技术，简单来说就是每个输入通道之间都是相互“绝缘”的，互不干扰，能够有效抑制噪声，提高信号质量和系统稳定性。更牛的是，这模块还具备冗余能力 (Redundancy Capability)，在关键应用中，你可以配置多个 3BDH000741R1 CTI 21-P Ex 模块并行工作，一旦其中一个模块出现问题，另一个能立马接管，确保系统不间断运行，最大程度地减少停机风险，这在连续生产的工厂里简直是“定海神针”！

The ABB 3BDH000741R1 CTI 21-P Ex module stands out as a critical component for demanding industrial environments, particularly where safety and precise temperature measurement are paramount. Its most significant feature is its intrinsic safety design (Ex ib IIC Gb), compliant with ATEX standards. This certification guarantees that the module’s internal circuitry is engineered to prevent the generation of sparks or thermal energy capable of igniting explosive atmospheres, even under fault conditions. This inherent safety makes it an indispensable asset in hazardous locations such as petrochemical plants, pharmaceutical facilities, and power generation sites, fundamentally reducing explosion risks and enhancing overall operational security.

Beyond its safety credentials, the ABB 3BDH000741R1 CTI 21-P Ex excels in high-precision and multi-channel data acquisition. Equipped with a 16-bit analog-to-digital converter, it ensures exceptionally accurate and high-resolution temperature readings, crucial for stringent process control. The module offers up to 32 configurable input channels, supporting a diverse array of sensor types, including various Resistance Thermometers (RTDs like Pt100, Ni100) and Thermocouples (e.g., J, K, T, E, R, S, B, N). This versatility allows a single module to handle numerous temperature points, simplifying system architecture and optimizing hardware investment.

Furthermore, its robust design incorporates channel-wise galvanic isolation and central isolation, effectively preventing electrical interference between input channels and from the control system. This isolation significantly enhances signal integrity and overall system reliability. Crucially, the ABB 3BDH000741R1 CTI 21-P Ex also supports redundancy configurations. In mission-critical applications, multiple modules can operate in parallel, ensuring seamless takeover in the event of a module failure. This redundancy capability minimizes downtime and maximizes system availability, making the ABB 3BDH000741R1 CTI 21-P Ex an essential element for maintaining continuous and safe operations in complex industrial processes.

应用领域

咱们这 ABB 3BDH000741R1 CTI 21-P Ex 模块，那可是“专精特长”，主要就是为那些特别注重安全和精准温度测量的工业现场量身定制的！

首先，最核心的应用领域无疑是石油天然气和化工行业。在炼油厂、化工厂、海上钻井平台、天然气处理站等地方，经常会有易燃易爆的气体或液体存在。这时候，普通的温度模块根本不能用，就得靠 ABB 3BDH000741R1 CTI 21-P Ex 这种带有本安防爆认证的模块，它能安全地采集反应釜、储罐、管道等处的温度，确保生产过程在安全温度范围内运行，防止事故发生。

其次，在制药行业，特别是那些需要严格控制生产环境和工艺温度的生产线，比如无菌制剂、疫苗生产等，ABB 3BDH000741R1 CTI 21-P Ex 也是“香饽饽”。它不仅能提供精准的温度数据，符合制药行业对精确控制的要求，其本安特性还能应对可能存在的溶剂蒸汽等易燃环境，保障生产安全。

再者，在电力行业的某些特殊区域，比如燃料处理区、储煤场等，也可能存在易燃粉尘。ABB 3BD000741R1 CTI 21-P Ex 就能在这里发挥作用，安全地监测环境温度或设备温度，避免因温度异常引发火灾或爆炸。

此外，在冶金行业的某些易爆粉尘环境（如煤粉制备区），以及其他所有涉及危险区域温度监测的工业应用中，只要需要将各种热电阻或热电偶的信号安全、可靠、高精度地送入控制系统，ABB 3BDH000741R1 CTI 21-P Ex 都是你优先考虑的“安全之选”！

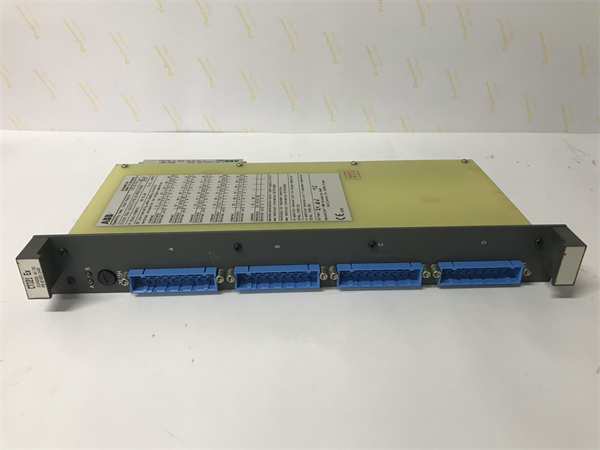

ABB 3BDH000741R1 CTI 21-P Ex

相关产品

跟咱们的 ABB 3BDH000741R1 CTI 21-P Ex 搭档的“兄弟”们可不少，它们通常都是 ABB Symphony Plus 或 Melody 系列控制系统里的其他模块，共同构成一套完整的自动化解决方案。

• ABB AC 800M 系列控制器：这通常是 ABB DCS 系统中的主控制器，如 PM861, PM866等，它们会接收来自 3BDH000741R1 CTI 21-P Ex 的温度数据并执行控制逻辑。
• ABB S800 I/O 系列模块：虽然 3BDH000741R1 CTI 21-P Ex是一个独立的温度输入模块，但在某些系统架构中，可能也会有其他类型的 S800 I/O 模块（如数字量输入/输出模块、模拟量输出模块）与它配合，构成更完整的 I/O 子系统。
• ABB CI 120/121 Ex 电缆夹 (Cable Clamp)：这是 3BDH000741R1 CTI 21-P Ex模块安装时必不可少的附件，通常需要四个，用于固定本安电缆，确保安全接线。
• ABB 温度传感器：包括各种 Pt100/Ni100 热电阻和 K型、J型、E型等热电偶传感器，它们是 3BDH000741R1 CTI 21-P Ex的“眼睛”，负责现场温度的原始采集。
• ABB System 800xA 软件：这是 ABB 的DCS核心软件平台，用于对包括 3BDH000741R1 CTI 21-P Ex在内的所有硬件进行组态、编程、操作员界面设计和系统诊断。
• ABB SD 800 系列安全栅 (Safety Barriers)：虽然 3BDH000741R1 CTI 21-P Ex自身是本安型，但在某些复杂的本安回路设计中，可能需要配合外部安全栅来确保整个回路的本安特性。

安装与维护

安装前准备:在把 ABB 3BDH000741R1 CTI 21-P Ex 这个“宝贝”请上岗之前，老铁，你可得把“功课”给我做足了，这可是关乎安全的大事！首先，也是最关键的，必须确保所有与该模块相关的电源都已彻底断开，并严格执行“挂牌上锁”的安全规程，这是底线，没有商量！其次，防静电措施必须到位，这 3BDH000741R1 CTI 21-P Ex 模块是精密电子元件，对静电特别敏感，所以你得戴上防静电手套和腕带。最最重要的是，你得给我仔细研读 ABB 官方提供的安装手册和防爆认证文档，尤其是关于危险区域布线、本安回路设计和接地要求的那些条款，每一步都得严格按照规范来，特别是对本安电缆的敷设和专用电缆夹 CI 120/121 Ex 的使用，这可不能含糊！最后，检查安装环境，确保温度、湿度等条件都在模块的允许范围内，并且准备好所有必要的工具，比如专用螺丝刀、万用表等。

维护建议:ABB 3BDH000741R1 CTI 21-P Ex 模块设计得相当坚固耐用，平时基本不用你“操碎了心”，但为了让它“老当益壮”，有些“常规保养”可不能少。首先，定期进行外观检查，看看模块有没有物理损伤、腐蚀、过热变色，以及接线端子有没有松动。尤其要关注 3BDH000741R1 CTI 21-P Ex 连接的本安电缆，确保它们没有破损，并且通过电缆夹牢固固定。其次，定期检查系统诊断信息和报警日志，ABB 的DCS系统通常会提供详细的模块状态和诊断信息，如果发现有任何通道故障、信号异常或模块自身的状态报警，必须第一时间介入处理。再者，保持控制柜内部清洁，虽然模块本身对粉尘有一定抵抗力，但过多的灰尘会影响散热，也可能引发其他电气问题。记住，任何涉及模块拆装或接线的操作，都必须在完全断电并确认安全后进行，且要严格遵循本安回路的维护规范。如果你遇到解决不了的难题，或者需要专业的本安回路检测和校准，别犹豫，直接找我们或 ABB 的授权服务商，我们有专业的团队为你保驾护航，确保你的 ABB 3BDH000741R1 CTI 21-P Ex 模块在危险区域始终“站岗放哨”，安全可靠！
