ABB 3BDH000364R0002 PM783FB0 CPU模块 – S700系统大脑，工业控制“核动力”！

描述

ABB 3BDH000364R0002 PM783FB0：这块CPU控制器模块，那是ABB Freelance S700自动化系统的“小钢炮”！它专为中小型工业应用设计，提供强大的处理能力和灵活的通信选项。处理器：96 MHz，内存：10 MB (2 MB电池备份)，供电电压：24V DC。能跑8个循环任务和1个PLC任务，确保实时控制和高效数据处理。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！

产品详细说明

3BDH000364R0002 PM783FB0 产品概述

ABB 3BDH000364R0002 PM783FB0 模块，俗称PM783F，这可是ABB Freelance S700自动化系统里的一员虎将，具体来说，它是一个紧凑型的高性能CPU模块。别看它个头不大，里头可是藏着一个强劲的“大脑”，专门负责处理各种复杂的控制逻辑和数据运算。在工业现场，无论你是搞过程控制，还是离散制造，甚至是基础设施管理，只要是中小型规模的应用，这块 3BDH000364R0002 PM783FB0 都能游刃有余地应对。

它在整个自动化系统中的定位，就是那个发号施令、协调全局的“指挥官”。所有来自现场传感器的数据，比如温度、压力、流量、开关量等等，都会汇集到它这里进行处理；而所有对执行器的控制指令，比如阀门开度、电机启停、泵速调节，也都是由 3BDH000364R0002 PM783FB0 发出的。它内置了以太网接口，能和上位机系统、操作站以及其他控制器进行高速通信，确保整个系统的实时性和数据共享。对于那些追求高效率、高可靠性，同时又想控制成本的工业客户来说，ABB 3BDH000364R0002 PM783FB0 绝对是个值得信赖的选择。

ABB 3BDH000364R0002 PM783FB0

3BDH000364R0002 PM783FB0 技术规格

Export to Sheets

主要特点和优势

ABB 3BDH000364R0002 PM783FB0 这块CPU模块，虽然是Freelance S700系列里的小型CPU，但它的“武功”可不弱，尤其是在中小型工业应用中，那真是独当一面！

高效多任务处理：别以为小就干不了大事！3BDH000364R0002 PM783FB0 支持多达8个循环任务和1个高速PLC类型任务，这在小型控制器里可不多见。这意味着你可以把不同的控制逻辑分成独立的任务来跑，比如一个任务负责温度控制，另一个负责泵的启停，互不干扰，还能根据优先级来调整执行顺序。这种多任务处理能力 (Multi-Tasking Capability) 保证了系统在处理复杂控制逻辑时的实时性和效率，让你的生产过程更加流畅。

集成通信，连接无忧：现在工业现场，各种设备都得“联网”才能发挥最大价值。3BDH000364R0002 PM783FB0 内置了以太网接口，可以直接和上位机、操作员站以及其他控制器进行通信，这为构建分布式控制系统 (Distributed Control System, DCS) 提供了便捷。此外，它还有两个串口，其中一个可以用于Modbus通信，另一个专门用于诊断。这种丰富的通信接口 (Integrated Communication Interfaces) 让 3BDH000364R0002 PM783FB0 能轻松融入现有的工业网络，实现数据互联互通，减少了额外的通信模块成本。

紧凑设计，节省空间：控制柜里的空间那可是寸土寸金！3BDH000364R0002 PM783FB0 采用紧凑的模块化设计，体积小巧，可以直接安装在DIN导轨上。这种设计不仅节省了控制柜的空间，还简化了安装和布线，降低了项目的总体成本。对于那些场地受限或需要快速部署的系统来说，它的紧凑性 (Compact Design) 优势非常明显。

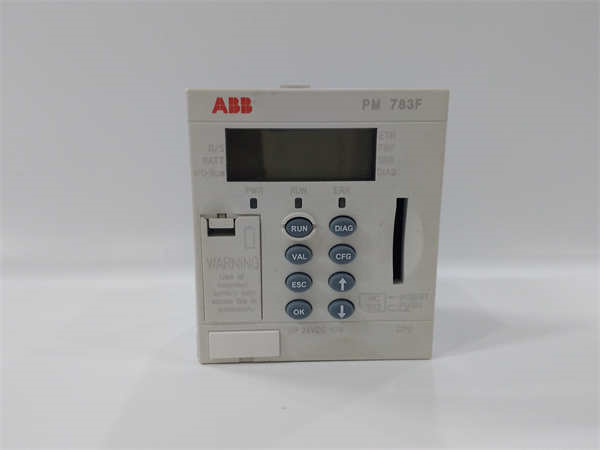

内置诊断，维护便捷：这模块前面板上就有个小显示屏，能显示状态和诊断信息。这可太实用了！一旦系统出现异常，工程师不用费劲巴拉地去连接电脑，直接通过显示屏就能初步判断问题，大大缩短了故障排查时间。而且，它还支持控制器锁定功能，防止未经授权的应用程序或固件下载，提高了系统的安全性。这种便捷的诊断功能 (Built-in Diagnostics) 让 3BDH000364R0002 PM783FB0 的维护变得更加轻松高效。

强大的I/O兼容性：3BDH000364R0002 PM783FB0 虽然是小型CPU，但它能支持多达300个I/O点，而且可以配合S700系列的I/O模块使用，甚至可以通过Modbus连接第三方I/O。这种灵活的I/O兼容性 (Flexible I/O Compatibility) 意味着你可以根据实际需求，选择最合适的I/O配置，无论是模拟量、数字量还是特殊功能模块，它都能很好地支持，极大地扩展了系统的应用范围。

The ABB 3BDH000364R0002 PM783FB0 CPU module, commonly known as PM783F, is a high-performance, compact central processing unit designed for small to medium-sized industrial automation applications within the ABB Freelance S700 system. A key strength of this module lies in its advanced multi-tasking capabilities (Advanced Multi-tasking Capabilities), allowing it to manage up to eight cyclic and priority-driven tasks, alongside a high-speed cyclic PLC-type task. This robust task management ensures efficient resource allocation and real-time responsiveness for complex control processes, optimizing overall system performance.

The PM783FB0 boasts integrated communication interfaces (Integrated Communication Interfaces), including an on-board 10/100 Mbit/s Ethernet port for seamless system-wide communication with operator stations, engineering tools, and other controllers. Additionally, it features two serial interfaces, one dedicated for Modbus communication and the other for diagnostics, enabling versatile connectivity with a wide range of industrial devices and networks. Its compact, DIN-rail mountable design (Compact, DIN-Rail Mountable Design) contributes to significant space savings within control cabinets and simplifies installation and wiring, making it ideal for applications where physical space is at a premium.

Furthermore, the 3BDH000364R0002 PM783FB0 incorporates built-in diagnostic features (Built-in Diagnostic Features) accessible via a small front panel display, providing immediate status and error information. This significantly streamlines troubleshooting and maintenance efforts, reducing downtime. With its support for up to 300 I/O points and compatibility with various S700 I/O modules, as well as third-party I/Os via Modbus, it offers exceptional I/O flexibility (Exceptional I/O Flexibility). This adaptability, combined with its robust industrial-grade construction capable of operating in challenging environments, makes the PM783FB0 a reliable and cost-effective solution for diverse process and discrete control applications.

应用领域

ABB 3BDH000364R0002 PM783FB0 这块CPU模块，虽然定位是中小型应用，但它的“适用面”可广了，只要是对自动化控制有需求，并且规模适中的地方，它都能发挥作用。

首先，在水处理和污水处理行业，3BDH000364R0002 PM783FB0 可是个香饽饽。你想想，一个中型的自来水厂或者污水处理站，需要控制的水泵、阀门数量不少，各种液位、流量、水质参数也得实时监控。PM783FB0 就能轻松搞定这些，它能精准控制泵的启停、根据液位调节阀门开度，还能处理各种传感器信号，实现整个水处理过程的自动化、优化运行，大大节省人力成本，提高处理效率。

其次，在小型电力和能源管理方面，比如小型配电站、区域供热站或者楼宇能源管理系统，3BDH000364R0002 PM783FB0 也能派上用场。它能监控各种电气参数，控制断路器和开关，实现负荷管理和能源优化。别看它小，关键时候能帮你把能源消耗降下来，把系统运行的稳定性提上去。

再有就是通用制造业中的一些单机设备控制或小型生产线。比如，一个包装机、一个小型物料输送系统，或者是一些对精度和速度有一定要求但规模不大的自动化单元。PM783FB0 就能作为这些设备的独立控制器，接收传感器信号，执行复杂的运动控制或逻辑判断，确保设备的精确运行和产品质量。它就像一个精干的“小管家”，把每个环节都打理得井井有条。

最后，在基础设施领域，比如交通信号控制、隧道通风系统、小型泵站等，3BDH000364R0002 PM783FB0 也常被采用。它能根据实时交通流量调整信号灯，根据隧道内的空气质量控制风机，或者根据水压变化启动水泵。这些应用场景都要求控制器具备一定的处理能力和可靠性，同时又不能过于复杂庞大，而 PM783FB0 正好满足这些需求，是个性价比极高的解决方案。

ABB 3BDH000364R0002 PM783FB0

相关产品

跟ABB 3BDH000364R0002 PM783FB0 模块紧密相关的“兄弟姐妹”，那都是ABB Freelance S700家族里的成员，它们通常是配套使用，或者在功能上相互补充的。

TB711F：这是 PM783FB0 的端子基座 (Terminal Base)，PM783F CPU模块就是插在这个基座上，提供电源和与其他S700模块的连接。没有它，PM783FB0 没法工作。

TA521：一个锂电池，用于备份 PM783FB0 内部的RAM数据，确保在断电时，用户程序和数据不会丢失。

DI701：数字量输入模块，用于接收现场的开关量信号，比如按钮、限位开关等，这些信号会传输给 PM783FB0 进行处理。

DO701：数字量输出模块，用于控制现场的开关量设备，比如继电器、指示灯、接触器等，由 PM783FB0 发出控制指令。

AI701：模拟量输入模块，用于采集现场的模拟信号，如温度、压力、流量等，数据会传给 PM783FB0 进行精确计算。

AO701：模拟量输出模块，用于输出控制信号到模拟量执行器，如调节阀、变频器等，这些指令来自 PM783FB0。

CI701：通信接口模块，用于扩展 PM783FB0 的通信能力，例如连接Profibus DP网络，实现与其他设备的通信。

DP701：通常指Profibus DP接口模块，与 PM783FB0 配合，用于连接现场的Profibus DP总线设备。

安装与维护

安装前准备: 在安装ABB 3BDH000364R0002 PM783FB0 模块之前，切记，所有的电源都必须切断！这是确保人身安全和设备不受损的第一步。接着，检查一下你准备安装 PM783FB0 的DIN导轨是否坚固，是否符合安装要求，并且确保其兼容的TB711F端子基座已经正确安装到位。务必做好防静电措施，戴上防静电手环，因为 PM783FB0 这样的精密电子设备对静电非常敏感。检查 3BDH000364R0002 PM783FB0 模块外观有没有损坏，插针是否弯曲，确保它是完好无损的。最后，准备好所需的24V DC稳定电源，并确保接线无误。

维护建议: 3BDH000364R0002 PM783FB0 模块日常维护其实挺简单的，但坚持做能大大延长它的寿命。首先，定期观察 PM783FB0 前面板的指示灯状态，绿色通常表示正常，如果看到其他颜色或者灯不亮，那可能就是故障信号，得赶紧查阅手册或联系技术支持。保持控制柜内部的清洁，特别是 PM783FB0 周围，避免灰尘、湿气、腐蚀性气体等进入，这些都是电子设备的“慢性杀手”。每年或者按照规定周期，检查一下连接到 PM783FB0 的线缆是否松动、绝缘是否完好。另外，如果 PM783FB0 配备了备用电池（TA521），要定期检查电池的健康状况，并在电池寿命到期前及时更换，以防断电时程序和数据丢失。记住，预防性维护比事后抢修要省心省力得多。
