ABB 216NG63A HESG441635R1 HESG216879‑K 伺服/数字输出模块 – 16路隔离输出，工业应用！

描述

ABB  216NG63A HESG441635R1 HESG216879-K 是一款专为工业控制系统设计的辅助直流电源单元 (Auxiliary DC Supply Unit) 或电源辅助模块 (Power Assist Module)。该模块是 ABB Procontrol 系统以及其他相关 ABB 控制架构（如 Advant Controller 450）中的关键组成部分，其核心功能是为系统中的其他电子单元和 I/O 模块提供稳定可靠的直流电源。

216NG63A 系列模块的显著特点是其冗余电源供电能力。它通常被配置在支持冗余电源的机架中，能够接受一路或两路辅助直流电源输入。即使其中一路 24V 供电出现故障，另一路也能无缝接管，从而确保整个控制系统的持续运行和高可用性。该模块将所需的辅助电压（通常为 24V）分配给各个 I/O 模块，保证了现场信号采集和输出的稳定性和准确性。其坚固的设计和对关键组件的供电保障，使其成为工业自动化系统中不可或缺的可靠电源解决方案。

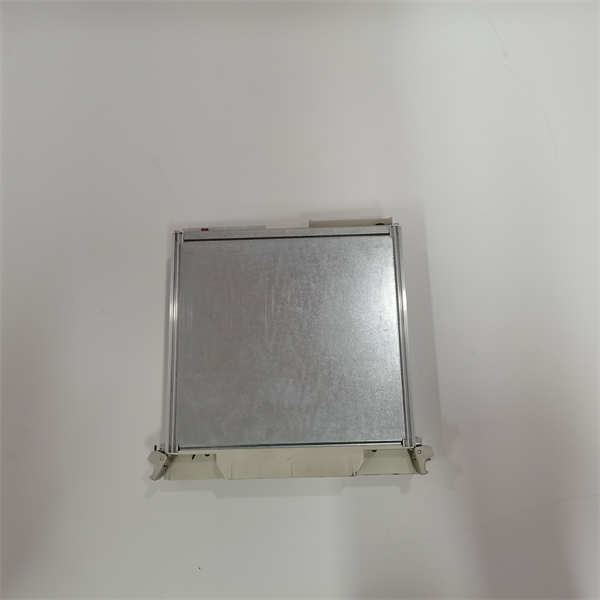

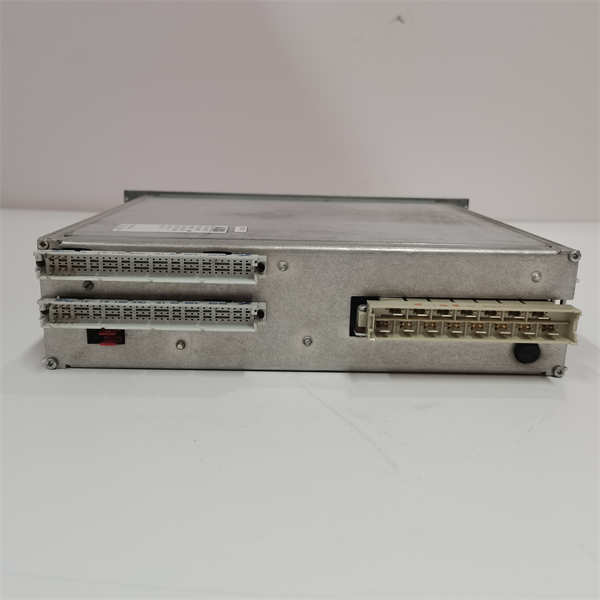

ABB 216NG63A HESG441635R1 HESG216879-K

技术规格

主要特点和优势

ABB 216NG63A HESG441635R1 HESG216879-K 辅助电源单元凭借其专为工业控制设计的特点，提供了多项关键优势：

卓越的电源冗余能力： 能够支持双路冗余直流电源输入，这意味着即使一路 24V 供电中断，另一路也能立即接管，从而最大限度地降低了因电源故障导致的系统停机风险，显著提高了整个自动化系统的可用性和连续性。

高可靠性与稳定性： 作为 ABB 工业控制系统的重要组成部分，该模块经过严格测试，确保在严苛的工业环境中提供稳定可靠的直流电源。它为所有连接的电子单元和 I/O 模块提供稳定的工作电压，保障了系统运行的精度和可靠性。

保障系统关键功能： 为控制器、I/O 模块等核心组件提供持续的电力，确保了系统各项功能的正常执行，对于保障关键工业过程的连续运行至关重要。

简化系统架构： 作为集成的辅助电源解决方案，它简化了控制柜内部的电源布线，并与 ABB 的机架系统（如 216MB66）无缝配合，便于安装和维护。

紧凑型设计： 模块化设计使其占用空间小，有助于在控制柜内实现更高的密度和更高效的空间利用率，便于系统扩展和维护。

应用领域

ABB 216NG63A HESG441635R1 HESG216879-K 辅助直流电源单元作为工业控制系统中的核心电源保障模块，广泛应用于各种对系统可靠性和持续运行要求极高的工业过程和自动化系统中：

电力行业：

• 发电厂： 在火电、水电、核电站中，为DCS（分布式控制系统）、DEH（汽轮机数字电液控制）等控制系统中的I/O模块和处理器提供稳定电源，确保发电机组的稳定运行和安全控制。
• 变电站和配电网络： 为自动化控制系统、保护继电器和SCADA（监控与数据采集）系统中的电子单元提供可靠的辅助电源。

过程工业：

• 石油化工： 在炼油、化工生产线中，为DCS和SIS（安全仪表系统）中的控制器和I/O模块供电，确保生产过程的精确控制和安全连锁。
• 水处理和污水处理： 为泵站、阀门控制系统和水质监测站中的PLC或DCS提供稳定电源。
• 冶金、矿山、水泥等： 为重工业生产线中的自动化控制系统提供可靠的供电保障。

制造业自动化：

• 大型制造工厂： 在汽车、电子、机械制造等领域，为复杂的自动化生产线中的PLC、机器人控制器、HMI和I/O模块提供稳定可靠的电源。

楼宇和基础设施管理： 在大型商业建筑、数据中心、交通枢纽中，为楼宇自控系统、消防系统、安防系统中的控制器和传感器提供不间断的电源。

相关产品

与 ABB 216NG63A HESG441635R1 HESG216879-K 辅助电源单元相关的产品主要围绕 ABB 的工业控制系统产品线，特别是 Procontrol 和 800xA 系列的硬件组件。

ABB Procontrol 系统组件：

• 控制器模块： 如 216VC62a (处理器单元)，它们是接收 216NG63A 供电的核心处理单元。
• I/O 模块： 包括数字量输入模块 (如 216DB61)、数字量输出模块 (如 216AB61)、模拟量输入模块 (如 216EA61B) 等，这些模块直接从 216NG63A 获取辅助电源。
• 设备机架： 如 216MB66，这些机架设计用于容纳 216NG63A 和其他模块，并提供电源分配总线。
• 其他 NG 系列辅助电源单元： 如 216NG61、216NG62，这些是不同规格或版本的辅助电源模块，用于不同功率需求或配置。

ABB 800xA 控制系统相关组件：

• 虽然 216NG63A 主要与 Procontrol 系统相关联，但 800xA 作为更高层次的自动化平台，也可能集成或管理包含这类底层模块的系统。
• 各种 800xA I/O 模块和控制器： 作为 800xA 系统的一部分，它们最终需要稳定的电源。

工业电源设备：

• 外部 24V DC 电源： 为 216NG63A 提供初始的直流输入。
• UPS (不间断电源)： 为整个控制系统提供更高级别的电源保障。

ABB 工业软件：

• Procontrol 系统配置工具： 用于配置和诊断整个 Procontrol 系统，包括电源模块的状态监控。
• ABB 800xA 工程师站软件： 用于更高层级的系统管理和诊断。

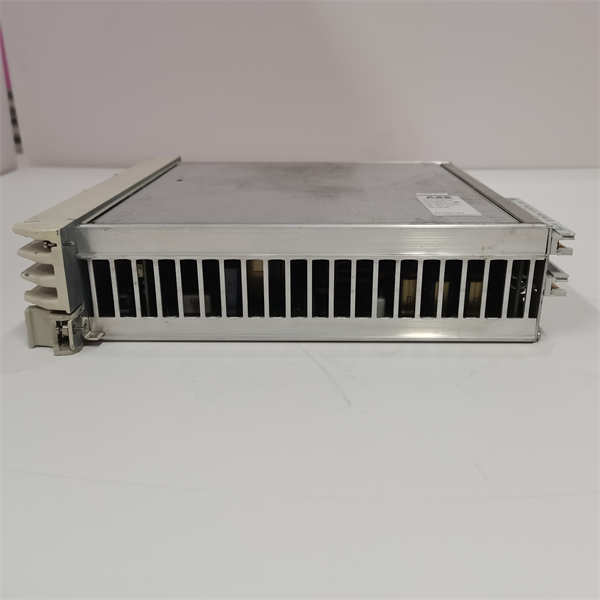

  ABB 216NG63A HESG441635R1 HESG216879-K

安装与维护

安装前准备： 在安装 ABB 216NG63A HESG441635R1 HESG216879-K 辅助电源单元之前，务必仔细阅读产品随附的所有手册（包括安装手册、系统手册）和相关的安全警告。确保所有电气连接符合当地电气规范和安全标准（如 IEC、NFPA 70E），并且在进行任何操作前，所有相关的电源都已安全断开，并严格执行“上锁/挂牌”安全程序。检查 216NG63A 本身是否有任何物理损坏。选择合适的安装位置，通常为通风良好、无尘、无腐蚀性气体和振动的电气控制柜内部，并确保其能够正确插入到兼容的设备机架（如 216MB66）的指定槽位中，确保物理连接牢固。严格遵循手册中的接线图，正确连接 24V 直流输入电源，并确保接地良好。

维护建议： 为了确保 ABB 216NG63A HESG441635R1 HESG216879-K 辅助电源单元的长期稳定运行和最佳性能，建议制定并执行定期预防性维护计划。这包括：

1. 环境检查与清洁： 定期检查模块所在电气柜的运行环境，确保温度、湿度和通风条件符合技术规格。清除模块表面和散热区域的灰尘和污垢，确保散热通道畅通无阻，防止过热。
2. 电气连接检查： 定期检查所有电源输入端子和输出端子（连接到 I/O 模块的）是否紧固，无松动或腐蚀迹象。使用扭矩扳手按照制造商规定的扭矩值重新紧固端子，特别是对于直流电源连接。
3. LED指示灯检查： 持续观察模块前面板的LED指示灯状态。正常运行时，LED应指示电源正常。任何异常的指示灯状态（如熄灭、闪烁或亮起故障灯）都应立即记录并调查，这可能表示电源输入异常或模块内部故障。
4. 冗余功能测试： 如果系统配置了冗余电源，定期进行冗余切换测试，以确保在主电源故障时，备用电源能够无缝接管，且模块能正常切换。
5. 电源质量监测： 监测输入和输出的直流电源电压是否稳定，是否存在纹波过大或其他异常，这可能需要借助专业的电源质量分析仪。
6. 系统诊断： 利用 ABB 系统的诊断工具和软件，监测模块的运行状态、报警历史和事件日志，以便早期发现潜在问题并进行预测性维护。
