ABB 216EA61B HESG448230R1-G 模拟/数字输入模块 – 单通道10 A高性能！

描述

ABB 的 216EA61B HESG448230R1-G 是一款高性能的模拟量输入单元 (Analog Input Unit)，也被称为数字自动化控制模块。该模块是 ABB 工业自动化和过程控制系统（特别是 Procontrol 系统以及相关的 ABB 800xA 控制系统）的关键组件。

216EA61B HESG448230R1-G 的核心功能是实时监测和采集来自工业现场的各种模拟量信号，例如温度、压力、流量、液位等。它能够将这些连续变化的物理量信号数字化，并通过内部集成的处理器（如 80C186 处理器）进行预处理，然后传输给上位控制系统进行进一步的逻辑运算和控制。

该模块的一个显著特点是其冗余设计，这极大地提升了系统的可靠性和稳定性。它通常支持双通道冗余输入，确保在一个通道发生故障时，另一个通道能够迅速接管，从而保证数据的连续性和系统的无中断运行。此外，它还内置了多重保护功能，如过流保护和过压保护，确保设备的安全运行。其紧凑的模块化设计和直观的状态指示灯也使得安装、调试和维护更为便捷高效。

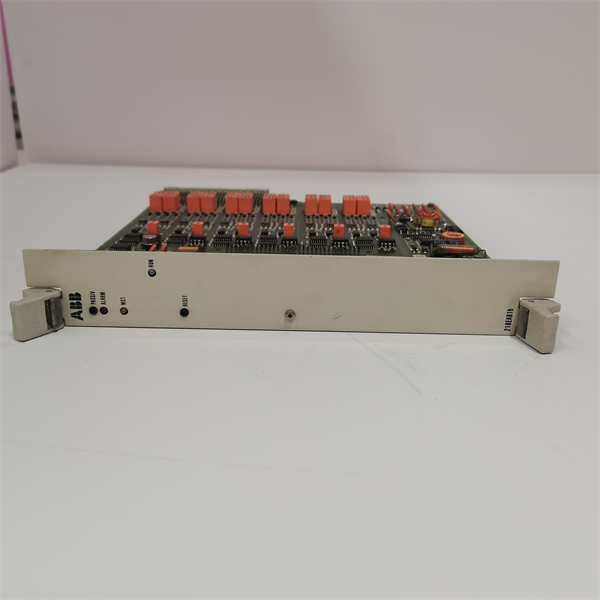

ABB 216EA61B HESG448230R1-G

技术规格

主要特点和优势

ABB 216EA61B HESG448230R1-G 模拟量输入单元凭借其先进的技术和坚固的设计，为工业自动化应用带来了多重显著优势：

高精度信号采集与处理： 能够高精度地采集各种模拟量信号，并通过内部强大的处理器进行实时数字化和预处理，确保数据准确性和可靠性，为精确的过程控制提供坚实基础。

卓越的冗余设计： 采用双通道冗余输入方式，确保在一个输入通道出现故障时，另一个通道能迅速无缝接管，从而极大地提升了系统的运行可靠性和数据连续性，最大限度地减少了非计划停机时间。

实时监控与故障诊断： 具备实时监测和故障自诊断功能，前面板的LED指示灯能够及时显示模块和通道的工作状态，并能通过自诊断功能及时检测和处理异常情况，方便快速故障定位和维护。

无缝系统集成： 专为与 ABB Procontrol 和 800xA 等核心控制系统无缝集成而设计，确保了高效稳定的数据通信，优化了整个自动化系统的性能。

紧凑与模块化设计： 模块化设计使其占用空间小（通常为一个机架槽位），有助于在控制柜内实现更高的密度和更高效的空间利用率，便于系统扩展和维护。

多重保护功能： 内置过流保护和过压保护功能，能够有效防止电气异常对模块和相关设备造成损害，进一步提升了系统的安全性和运行稳定性。

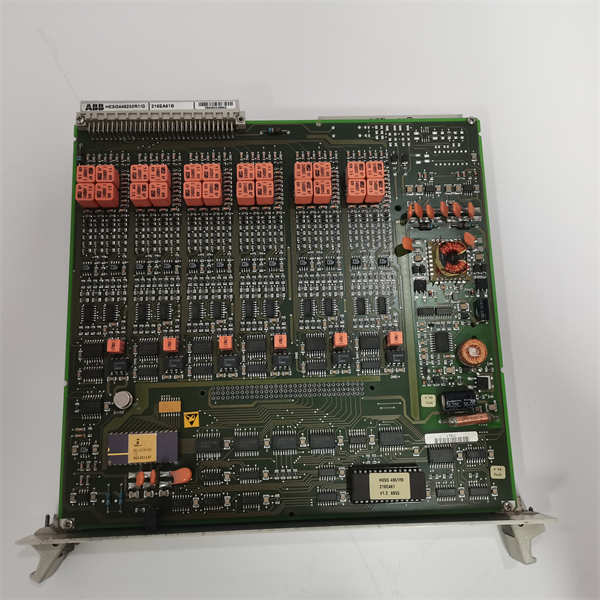

ABB 216EA61B HESG448230R1-G

应用领域

ABB 216EA61B HESG448230R1-G 模拟量输入单元作为工业控制系统中的关键数据采集模块，广泛应用于各种需要精确监测和控制连续物理量的工业过程：

过程工业： 在石油化工、电力（特别是发电厂）、水处理、制药、食品饮料、造纸和冶金等行业，用于：

• 温度监测： 采集锅炉、反应器、管道中的温度传感器（如热电偶、热电阻）信号。
• 压力监测： 采集储罐、管道、泵压等压力变送器的信号。
• 流量监测： 采集液体、气体流量变送器的信号。
• 液位监测： 采集储罐或容器中液位变送器的信号。
• 其他模拟量测量： 如PH值、ORP、电导率、成分浓度等。

电力行业： 在发电厂、变电站和配电网络中，用于监测关键模拟量参数，如发电机输出功率、电压、电流、频率，以及变压器温度等，为电力系统的稳定运行提供数据支持。

制造业自动化： 在汽车制造、机械加工、电子制造等领域，用于监测生产线上各种模拟量传感器数据，如伺服驱动器的反馈信号、生产线速度、设备负载等。

能源管理系统： 采集电力消耗、燃气使用量等模拟量数据，用于能源优化和成本控制。

研究与开发： 在工业测试台和实验室中，用于高精度数据采集和实验过程的实时监控。

相关产品

与 ABB 216EA61B HESG448230R1-G 模拟量输入单元相关的产品主要围绕 ABB 的工业自动化和控制系统产品线，特别是 Procontrol 和 800xA 系列。

ABB 控制系统核心组件：

• 控制器模块： 如 AC 800M 系列控制器、Procontrol CPU 单元（例如 216VC62a 处理器单元），它们是接收 216EA61B 采集到的数据并进行逻辑处理的核心。
• 数字量输入/输出模块： 例如 216DB61 (数字量输入/跳闸输出单元)、216AB61 (数字量输出单元)，用于处理开关量信号。
• 通信模块： 用于控制器与其他设备或上位系统进行通信（如以太网模块）。
• 机架和电源模块： 承载并为 216EA61B 供电的基础设施。

配套的现场传感器：

• 各种模拟量传感器/变送器： 如热电偶、热电阻、压力变送器、流量计、液位计等，它们是模拟量输入信号的源头，将物理量转换为电流或电压信号。
• 216GW61 输入变压器模块： 某些资料指出 216EA61 输入单元从 216GW61 输入变压器模块接收模拟测量变量并将其数字化。

ABB 工业软件：

• ABB 800xA 工程师站软件： 用于配置、编程、诊断和操作整个 800xA 控制系统，包括 216EA61B 模块。
• 专用于 Procontrol 系统的配置工具： 用于详细设置该模块的参数和功能。

安装与维护

安装前准备： 在安装 ABB 216EA61B HESG448230R1-G 模拟量输入单元之前，务必仔细阅读产品随附的所有手册（包括安装手册、系统手册）和相关的安全警告。确保所有电气连接符合当地电气规范和安全标准（如 IEC、NFPA 70E），并且在进行任何操作前，所有相关的电源都已安全断开，并严格执行“上锁/挂牌”安全程序。检查 216EA61B 本身是否有任何物理损坏。选择合适的安装位置，通常为通风良好、无尘、无腐蚀性气体和振动的电气控制柜内部。将模块正确插入到控制系统机架的指定槽位中，确保物理连接牢固。严格遵循手册中的接线图，正确连接来自现场模拟量传感器和变送器的信号线，并确保信号线屏蔽和接地良好，以减少电磁干扰。

维护建议： 为了确保 ABB 216EA61B HESG448230R1-G 模拟量输入单元的长期稳定运行和最佳性能，建议制定并执行定期预防性维护计划。这包括：

1. 环境检查与清洁： 定期检查模块所在电气柜的运行环境，确保温度、湿度和通风条件符合技术规格。清除模块表面和散热区域的灰尘和污垢，确保散热通道畅通无阻，防止过热。
2. 电气连接检查： 定期检查所有输入端子、电源端子和控制接线是否紧固，无松动或腐蚀迹象。使用扭矩扳手按照制造商规定的扭矩值重新紧固端子。特别注意模拟信号连接的质量，防止接触不良导致信号失真。
3. LED指示灯检查： 定期观察模块前面板的LED指示灯状态，确认其工作正常，并根据指示灯的含义判断输入通道是否接收到正确的信号或是否存在故障。任何异常的指示灯状态都应及时记录并调查。
4. 校准检查： 对于模拟量输入模块，根据系统要求和制造商建议，定期进行校准检查，确保其测量精度符合要求。这可能涉及使用高精度信号源模拟传感器输出，并对照系统读数进行验证。
5. 系统诊断： 利用 ABB 800xA 或 Procontrol 系统的诊断工具和软件，监测模块的运行状态、报警历史和事件日志，以便早期发现潜在问题并进行预测性维护。检查输入信号的波动、偏差等，判断是否存在传感器或线路问题。
