ABB 216EA61b：先进工业自动化系统的基础，保障数据完整性！

描述

ABB 216EA61b：这款模拟量输入单元，是ABB Procontrol等DCS系统的“数据采集官”！它负责将现场的连续模拟信号（如温度、压力）高精度转换为数字信号。输入通道：24路（或16路），A/D分辨率：24位，精度：高达0.03% FSR。广泛应用于电力、化工等对测量精度要求极高的行业，确保数据准确无误，是实现精确过程控制的核心组件。原厂正品，品质可靠，助您掌控全局！

ABB 216EA61b 产品概述

兄弟，这次你算是问到了一个DCS系统里的“耳目”—— ABB 216EA61b。这模块在ABB的工业控制系统，特别是那些像Procontrol P13/P14这样的老牌分布式控制系统 (DCS) 里，扮演着至关重要的角色。它不是负责发指令的输出模块（像咱们之前聊的 216AB61），也不是纯粹的开关量输入/输出（像 216DB61），它的核心功能是模拟量输入 (Analog Input)，简单来说，它就是把工业现场各种传感器检测到的“连续变化”的信号，转换成控制系统能够识别和处理的“离散数字”信号。

你想想看，在电厂里，锅炉的温度、汽轮机的压力、冷却水的流量，这些数据可都是实实在在、连续不断变化的模拟量信号。传统的指针表可能能看个大概，但要实现精准的自动化控制，就必须把这些模拟量信号高精度地传给计算机大脑。这时候，ABB 216EA61b 就派上用场了。它接收来自现场的各种标准模拟信号，比如0-10V电压信号或者4-20mA电流信号，甚至是热电偶 (Thermocouple, TC) 和热电阻 (Resistance Temperature Detector, RTD) 这样的温度信号。

216EA61b 内部集成了高精度的模数转换器 (Analog-to-Digital Converter, ADC)，能够将这些模拟信号转换成24位（或12位，依具体版本和配置而异）的数字量，确保数据采集的高分辨率 (High Resolution) 和高准确性 (High Accuracy)。转换后的数字信号再通过系统总线，高速地传输给处理器模块进行分析、计算和控制。所以，这款 ABB 216EA61b 模块就像是控制系统的“眼睛”，它能精确地感知现场的每一个细微变化，为后续的逻辑运算和控制决策提供最真实、最可靠的数据基础。在那些对测量精度和响应速度要求极高的应用中，ABB 216EA61b 绝对是确保整个工艺流程稳定运行、实现精细化管理的关键一环。

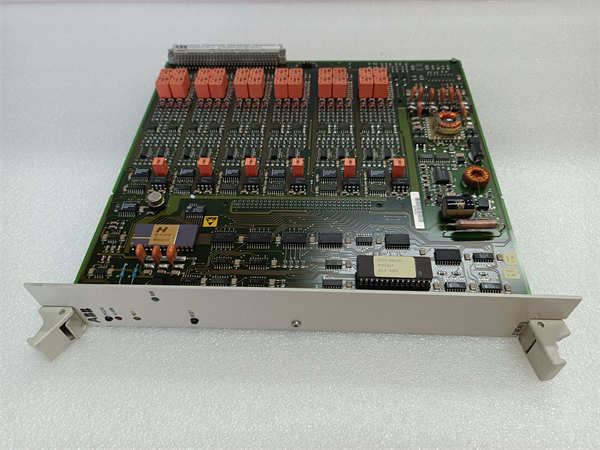

ABB 216EA61b

ABB 216EA61b 技术规格

主要特点和优势

老铁，ABB 216EA61b 这块模块，能成为工业控制系统里“不可或缺”的成员，绝不是浪得虚名。它身上有几把刷子，那可都是实打实的硬本事。

首先，它最拿得出手的就是高精度的模拟量采集能力。你想啊，现场的温度、压力、流量这些模拟量信号，它们的变化是连续的，而且对控制系统的决策至关重要。216EA61b 内置了高分辨率的模数转换器 (Analog-to-Digital Converter, ADC)，能把这些模拟信号转换成24位的数字量，这精度，那是相当“变态”了，能达到0.03%的全量程范围 (Full Scale Range, FSR)。这就意味着，它能捕捉到信号最细微的变化，确保反馈给控制系统的数据是极其准确、没有任何“水分”的。这种高精度，直接决定了你的PID控制 (Proportional-Integral-Derivative Control) 循环能不能“稳如老狗”，也直接关系到你的产品质量和能源消耗，能帮你省下不少真金白银。

其次，ABB 216EA61b 具备强大的兼容性和信号处理能力。它可不是个“偏科生”，无论是电压信号、电流信号，还是各种类型的热电偶 (TC) 和热电阻 (RTD)，它都能“照单全收”。这种通用性 (Versatility) 让工程师在连接不同类型的传感器时，省去了大量的中间转换设备和麻烦。而且，它通常还具备通道间隔离 (Channel-to-Channel Isolation) 的设计，这意味着不同通道的信号之间是电气隔离的，可以有效防止信号干扰和共模噪声 (Common Mode Noise) 的影响，保证了数据传输的纯净性和可靠性。在工业现场那种电磁环境复杂的地方，这种抗干扰能力简直是“神来之笔”，能大大提高系统的稳定性，避免误判和误操作。

最后，作为ABB Procontrol系统的一部分，ABB 216EA61b 享受着成熟系统的稳定性和易用性带来的红利。它设计上完全符合工业级标准，能够在恶劣的工业环境下长期稳定运行，抗振动、抗冲击、耐温性都经过严格测试。模块化的插拔式设计 (Plug-in Design)，让它在安装、调试和更换时都非常方便快捷，大大缩短了停机时间。而且，它还能无缝接入整个DCS系统，通过系统总线与处理器模块 (Processor Module) 高速通信，实现实时的数据交换和控制。这种整体协同工作的能力，确保了整个控制系统能够高效、可靠地运行，为企业创造实实在在的价值。

Partner, the ABB 216EA61b Analog Input Unit isn’t just another module; it’s a critical component in industrial control systems, particularly within established DCS platforms like ABB’s Procontrol P13/P14. Its inherent capabilities make it an indispensable asset.

Firstly, its standout feature is its high-precision analog signal acquisition. In industrial environments, analog signals like temperature, pressure, and flow are continuously varying and crucial for control system decision-making. The 216EA61b incorporates high-resolution Analog-to-Digital Converters (ADCs) capable of converting these analog signals into 24-bit digital data, achieving an impressive accuracy of up to 0.03% of the Full Scale Range (FSR). This level of precision means it can capture even the most minute signal fluctuations, ensuring that the data fed back to the control system is exceptionally accurate and free from significant errors. Such high accuracy directly impacts the stability and performance of your Proportional-Integral-Derivative (PID) control loops, influencing product quality and energy consumption, ultimately leading to substantial operational savings.

Secondly, the ABB 216EA61b boasts robust compatibility and advanced signal processing capabilities. It’s not a specialized niche component; it’s designed to accept a wide array of standard analog input types, including voltage (e.g., 0-10V, -40V to +40V), current (e.g., 0-20mA, 4-20mA), and even direct thermocouple (TC) and Resistance Temperature Detector (RTD) inputs. This versatility significantly streamlines engineering efforts by eliminating the need for numerous intermediate signal conditioning devices. Furthermore, it typically features channel-to-channel isolation, which electrically isolates signals between different input channels. This design effectively mitigates signal interference and common mode noise, ensuring the purity and reliability of data transmission. In the electromagnetically noisy environments of industrial plants, this superior noise immunity is a critical advantage, enhancing system stability and preventing erroneous readings or control actions.

Finally, as an integral part of the ABB Procontrol system, the ABB 216EA61b benefits from the stability and ease of use inherent to a mature system architecture. It is engineered to meet rigorous industrial standards, guaranteeing long-term stable operation in harsh conditions, with proven resistance to vibration, shock, and temperature fluctuations. Its plug-in modular design facilitates quick and easy installation, commissioning, and replacement, thereby minimizing costly downtime. Moreover, it seamlessly integrates into the overall DCS, communicating at high speeds with processor modules via the system bus to enable real-time data exchange and control. This collective operational capability ensures that the entire control system operates with high efficiency and reliability, delivering tangible value to enterprises.

应用领域

老铁，ABB 216EA61b 模拟量输入模块 这种“数据捕手”，那可是在任何需要精确感知现场情况、进行精细化过程控制的工业领域里，都扮演着核心角色。它就是那些“聪明”的控制系统能做出正确判断的基础。

它最典型的应用，那必须是电力行业。在火电厂、水电站、核电站以及变电站中，对温度、压力、流量、振动、电压、电流等模拟量的精确测量是保障发电机组、锅炉、汽轮机、变压器等关键设备安全高效运行的基石。216EA61b 负责采集这些设备的实时运行数据，将其精确地数字化并传输给保护系统和控制系统，确保实时监测和精准调节，避免设备超负荷运行或发生故障。

其次，在石油天然气、石化和化工行业，ABB 216EA61b 同样是生产流程控制的“眼睛”。这些行业涉及复杂的化学反应和物理过程，温度、压力、液位、流量等参数的精确控制直接影响产品质量、生产效率和操作安全。216EA61b 接收来自各种工艺传感器的数据，为反应器、蒸馏塔、分离器等设备的自动控制提供可靠的输入，实现精细化的工艺调节，优化生产过程。

此外，在冶金、造纸、制药、食品饮料以及水处理等流程工业中，216EA61b 也有着广泛的应用。无论是精确控制熔炉温度、纸浆浓度、药液配比，还是监测水质参数，它都能够提供稳定、准确的模拟量输入数据，帮助企业实现生产自动化、提高产品一致性、降低能耗和排放，是构建现代化智能工厂不可或缺的“感知器官”。

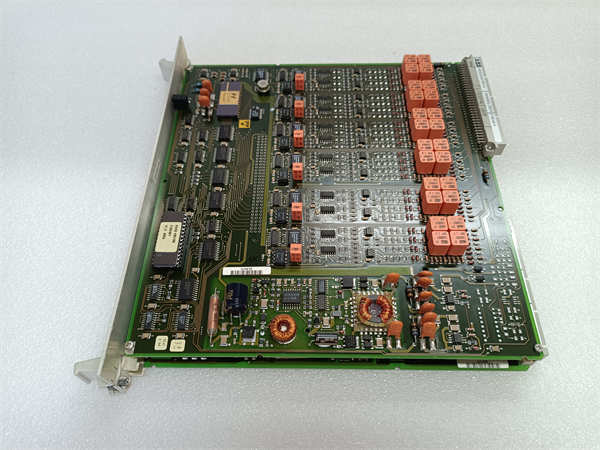

ABB 216EA61b

相关产品

ABB 216EA61b 模拟量输入单元 是ABB Procontrol系统中的重要组成部分，它需要与其他模块协同工作才能发挥完整的功能。下面列出一些与它关系密切的“搭档”：

ABB 216GW61 (输入变压器模块): 某些版本的 216EA61b 需要连接到 216GW61 这样的输入变压器模块，以便接收并处理特定类型的模拟量信号（例如高压或高电流信号）。

ABB 216VC62a / 216VC62b / 216VC63 (处理器单元): 这是整个控制系统的“大脑”，负责接收来自 216EA61b 的数字化模拟量数据，并执行控制逻辑、计算和报警处理。

ABB 216AB61 (数字量输出单元): 作为输出执行模块，与 216EA61b 采集的数据共同构成控制回路，例如根据温度输入调整阀门开度。

ABB 216DB61 (二进制输入/跳闸输出单元): 接收开关量输入并提供跳闸输出，与 216EA61b 的模拟量输入一同为系统提供全面的现场信息。

ABB 216NG61 / 216NG62 / 216NG63 (电源模块): 为 216EA61b 和机架中的所有其他电子模块提供稳定可靠的直流操作电源。

ABB 216MB61 / 216MB62 (设备机架): 216EA61b 和所有其他模块都物理安装在这个机架上，并通过机架的背板进行通信和电源连接。

ABB 70AI 系列模块: 例如Procontrol P13系统中的 70AI01a, 70AI02a, 70AI03a, 70AI04a & 70AI05a，这些是功能类似的模拟量输入模块，可能适用于不同的系统配置或提供了不同数量的通道。

安装与维护

安装前准备: 兄弟，安装 ABB 216EA61b 模拟量输入单元 这活儿，虽然看起来简单，但规矩可不能破。首先，安全是天！在接触 216EA61b 或其所在的机架之前，必须确保整个控制柜的电源已经彻底切断，并且做好可靠的断电挂牌上锁 (LOTO)。别嫌麻烦，这是保护你自己和设备的基本操作。然后，静电防护 (ESD Protection) 必须到位，戴好防静电腕带，全程接地，避免静电对精密电子元件造成无法挽回的损伤。在将 216EA61b 模块插入机架之前，仔细检查机架上的插槽和模块的金手指，确保它们干净、没有弯曲或损坏。对准插槽后，均匀施力，将模块平稳推入，直到它完全卡到位并与背板连接牢固。最后，根据系统图纸，将现场的模拟量信号线缆（如来自温度传感器、压力变送器）精确连接到 216EA61b 对应的端子上，务必检查接线极性、颜色和位置，确保万无一失。

维护建议: ABB 216EA61b 这种高精度的模拟量输入模块，想要它“长盛不衰”，日常的“保养”可不能少。首先，要给它创造一个“好环境”。控制柜内部必须保持清洁、干燥、通风良好，避免灰尘、湿气和过高的温度。定期检查柜内的通风散热系统是否正常，滤网有没有堵塞。其次，定期对连接到 216EA61b 的所有现场信号线缆进行物理检查，看看有没有绝缘层老化、破损，端子有没有松动、腐蚀。模拟量信号尤其容易受到干扰，任何不良的接线都可能导致测量不准。再者，利用ABB控制系统自带的诊断功能，定期对 216EA61b 进行在线诊断，关注模块的健康状态、输入信号范围是否正常、有没有通道故障报警。这些系统级别的诊断信息，能帮你提前发现潜在问题。
