ABB 216DB61 HESG324063R100-H 模块 – 16输入+16输出，全面信号监控！

描述

ABB 的 216DB61 HESG324063R100-H 是一款功能高度集成的数字量输入/输出和跳闸单元，或在特定应用中作为励磁系统卡 (Excitation System Card)。该模块是 ABB 工业自动化和过程控制系统（包括 ABB 800xA 控制系统和 Procontrol 系统，特别是 REG216 发电机保护系统和 DCS550 直流调速器）的关键组件。

作为通用 I/O 单元，216DB61 HESG324063R100-H 能够可靠地接收和处理来自现场设备的数字量输入信号（通常为 16 路），并同时提供数字量输出（跳闸输出）功能（通常为 8 路），用于控制辅助跳闸继电器。这种双向能力使其在需要信号采集和命令执行的系统中非常灵活。

特别是在电力系统保护和励磁控制领域，其作用更为突出。它被用于：

• 发电机保护系统 (如 ABB REG216)： 接收外部信号输入，并将保护功能产生的跳闸指令传输到跳闸继电器单元，以确保电力系统的安全运行。
• 励磁系统 (如 ABB DCS550 直流调速器)： 作为直流励磁模块，负责为直流电机的励磁绕组提供电压和电流，是调速器稳定运行的关键部件。

产品型号中的 “-H” 后缀可能表示这是一个硬化版本 (Hardened Version) 或特定硬件修订版，通常意味着在环境适应性或性能上有所增强。该模块设计坚固耐用，具备LED状态指示灯，便于现场诊断和维护，是实现工业过程高可靠性和高精度控制的重要组成部分。

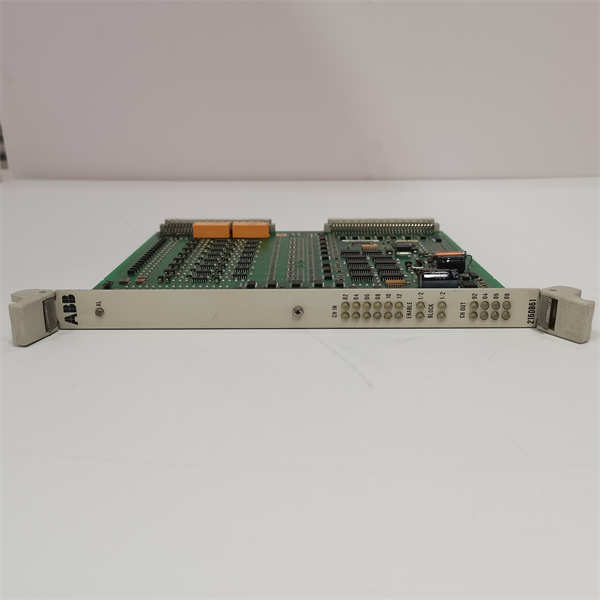

ABB 216DB61 HESG324063R100-H

技术规格

主要特点和优势

ABB 216DB61 HESG324063R100-H 单元凭借其多功能性和高可靠性，为工业自动化应用带来了多重显著优势：

双重功能集成： 兼具数字量输入和输出能力，尤其是在保护系统中的跳闸输出功能，使得一个模块即可完成信号采集和命令执行，提高了系统集成度和灵活性。

高可靠性与安全性： 模块设计坚固耐用，确保在严苛的工业环境中稳定运行。尤其在电力保护系统中，其跳闸输出的监控能力确保了关键安全功能的可靠执行。作为励磁模块，其稳定性直接影响直流调速器的性能。

直观的状态指示： 前面板的LED指示灯能够实时显示每个输入和输出通道的信号状态，极大地方便了现场人员进行快速诊断、调试和故障排查。

无缝系统集成： 专为与 ABB 800xA、Procontrol、REG216 等核心控制和保护系统无缝集成而设计，确保了通信的稳定性和数据的准确传输，从而优化了整个自动化系统的性能。

精确的控制与监测： 无论是在保护功能中对信号的精确采集和命令传输，还是在励磁系统中对直流电机励磁电流的精确控制，该模块都能提供高度准确和稳定的表现。

紧凑型设计： 模块化设计使其占用空间小（通常为一个机架槽位），有助于在控制柜内实现更高的密度和更高效的空间利用率。

增强的耐环境性 (潜在)： 型号中的 “-H” 后缀可能意味着该模块在设计或制造上进行了强化，使其能够更好地承受恶劣的工业环境，如更高的温度、振动或电磁干扰。

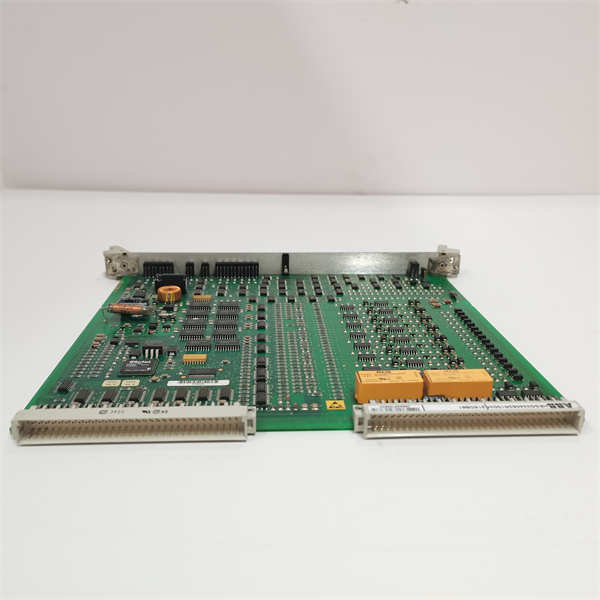

ABB 216DB61 HESG324063R100-H

应用领域

ABB 216DB61 HESG324063R100-H 单元因其独特的功能组合和高可靠性，广泛应用于对信号采集、命令执行和电力控制有严格要求的工业领域：

电力系统保护与控制：

• 发电机保护： 作为 ABB REG216 等发电机保护系统的一部分，用于接收来自现场的保护信号（如过流、过压等），并输出跳闸命令，触发断路器跳闸以保护发电机和电网。
• 变电站自动化： 监测断路器、隔离开关的状态，并控制其合闸/跳闸操作；接收保护继电器的动作信号。
• 励磁系统控制： 在 ABB DCS550 直流调速器中，作为励磁模块，精确控制直流电机的励磁电流和电压，确保电机的稳定运行和调速性能。

过程控制系统： 在石油化工、电力、水处理、制药、食品饮料等行业，用于：

• 监测现场开关量： 如限位开关、压力开关、液位开关、流量开关、安全互锁状态、紧急停车按钮等。
• 控制执行器： 通过跳闸输出控制各种报警器、指示灯、辅助继电器、安全相关阀门或小型执行器，执行启动/停止或安全动作。

制造业自动化：

• 在自动化生产线上，监测传感器信号，如物料到位、设备状态反馈等。
• 执行安全连锁或紧急停机命令，确保生产过程的安全。

火灾报警系统： 根据搜索结果，它也可能用于火灾报警系统，接收火灾报警控制面板的信号，并激活外部设备如烟气挡板、防火门、警报器等，并反馈设备状态。

相关产品

与 ABB 216DB61 HESG324063R100-H 相关的产品主要围绕 ABB 的工业自动化、过程控制、电力保护和传动系统产品线。

ABB 800xA 和 Procontrol 系统组件：

• 控制器模块： 如 AC 800M 系列控制器、Procontrol CPU 单元，它们是处理输入信号并生成输出命令的核心。
• 其他 I/O 模块： 例如 216AB61 HESG324013R101 (数字量输出单元)、216EA62 (模拟量输入单元) 等，构成完整的I/O系统。
• 机架和电源模块： 承载并为 216DB61 供电的基础设施。

电力保护和调速系统组件：

• ABB REG216 保护继电器系统： 216DB61 作为该系统的一部分，与 216VC62a 处理器单元和 216GA62 跳闸继电器模块协同工作。
• ABB DCS550 直流调速器： 216DB61 作为其中的励磁模块。
• 辅助继电器单元： 例如 216GA62 (跳闸继电器模块) 和 216GE61 (输入辅助继电器单元)，它们与 216DB61 进行信号交互。

现场设备：

• 各种传感器： 如限位开关、压力开关、液位开关等，提供数字量输入信号。
• 继电器和接触器： 216DB61 的输出可驱动这些设备。
• 工业执行器： 如电磁阀、指示灯、报警器，接收数字量控制信号。
• 直流电机： 在励磁应用中，需要通过 216DB61 控制其励磁绕组。

ABB 工业软件：

• ABB 800xA 工程师站软件： 用于配置、编程、诊断和操作整个 800xA 控制系统，包括 216DB61 模块。
• 专用于 REG216 或 DCS550 的配置工具： 用于详细设置该模块在特定系统中的参数和功能。

安装与维护

安装前准备： 在安装 ABB 216DB61 HESG324063R100-H 单元之前，务必仔细阅读产品随附的所有手册（包括安装手册、系统手册以及特定应用手册，如 REG216 或 DCS550 相关文档）和安全警告。确保所有电气连接符合当地电气规范和安全标准（如 IEC、NFPA 70E），并且在进行任何操作前，所有相关的电源都已安全断开，并严格执行“上锁/挂牌”安全程序。检查 216DB61 本身是否有任何物理损坏。选择合适的安装位置，通常为通风良好、无尘、无腐蚀性气体和振动的电气控制柜内部。将模块正确插入到控制系统机架的指定槽位中，确保物理连接牢固。严格遵循手册中的接线图，正确连接来自现场传感器的输入信号线和连接到外部继电器/执行器的输出线，并确保系统接地良好。

维护建议： 为了确保 ABB 216DB61 HESG324063R100-H 单元的长期稳定运行和最佳性能，建议制定并执行定期预防性维护计划。这包括：

1. 环境检查与清洁： 定期检查模块所在电气柜的运行环境，确保温度、湿度和通风条件符合技术规格。清除模块表面和散热区域的灰尘和污垢，确保散热通道畅通无阻，防止过热。
2. 电气连接检查： 定期检查所有输入/输出端子、电源端子和控制接线是否紧固，无松动或腐蚀迹象。使用扭矩扳手按照制造商规定的扭矩值重新紧固端子。
3. LED指示灯检查： 定期观察模块前面板的LED指示灯状态，确认其工作正常，并根据指示灯的含义判断输入通道是否接收到正确的信号，以及输出通道是否按预期激活。任何异常的指示灯状态都应及时记录并调查。
4. 功能测试： 根据系统维护计划，定期进行模块的功能测试。例如，通过模拟现场输入信号来验证输入通道的功能，或通过上位系统发出命令来验证输出（包括跳闸输出）的功能是否正常。在励磁系统中，可能需要监测励磁电流的稳定性。
5. 系统诊断： 利用 ABB 800xA 或 Procontrol 系统的诊断工具和软件，监测模块的运行状态、报警历史和事件日志，以便早期发现潜在问题并进行预测性维护。
