ABB 216AB61 – HESG324013R0100 数字量输出模块，工业控制核心！

描述

ABB 216AB61：这块数字量输出模块，那是工业控制领域里的“硬通货”！它作为 ABB REG 216 系列发电机保护系统或相关DCS/PLC系统的重要组成部分，核心功能是将控制指令转换为多达32路的开关量输出，精确驱动继电器、接触器等现场设备。特点：具备短路保护、LED状态指示灯，高可靠性，适用于电力、制造、油气等严苛工业环境。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！

216AB61 产品概述

各位老哥，今天咱们就敞开了聊聊这个 ABB 216AB61。在咱们工业自动化和过程控制的圈子里，这可不是个随随便便的配件，它可是个实打实的“狠角色”！这玩意儿，说白了，就是ABB REG 216 系列发电机保护系统中的一个核心组件，也广泛应用于ABB的其他过程控制系统，例如老的 Advant OCS 或 Procontrol 系统。它的主要职责，是作为数字量输出单元 (Digital Output Unit)，接收来自上层控制系统的数字量指令，并将其转化为实际的开关量信号，去驱动现场的继电器、接触器、指示灯、电磁阀等执行设备。

ABB 216AB61 这块模块，你一听就明白，ABB嘛，大品牌，靠谱！它通常提供多达32路独立的数字量输出通道，能够同时控制大量的现场设备。在电力行业，尤其是在发电机和变压器的保护系统中，它的作用举足轻重，能够根据保护逻辑的判断，迅速发出跳闸指令，切断故障回路，从而保护昂贵的设备。在其他工业领域，如制造、石油石化、交通、可再生能源、油气等行业，它同样是控制系统与现场设备之间的关键桥梁，确保控制指令能够精确、可靠地执行。它的设计考虑到了工业现场的复杂性和严苛性，内置了短路保护功能，并通过前面板的LED指示灯提供实时的继电器激活状态反馈，大大提升了系统的可靠性和诊断能力。

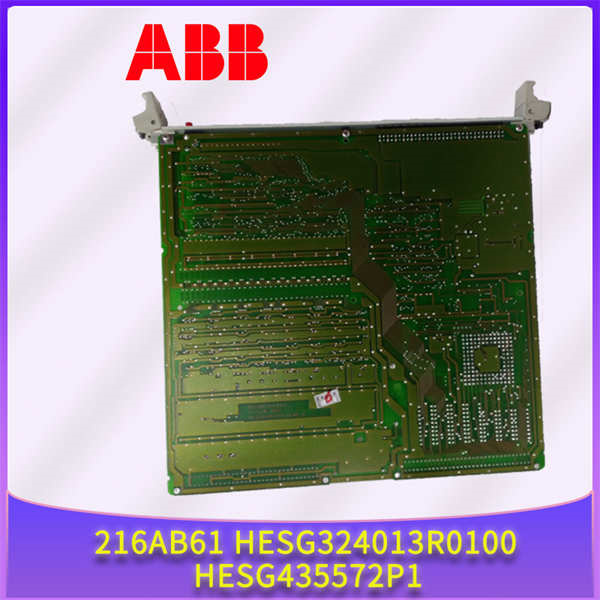

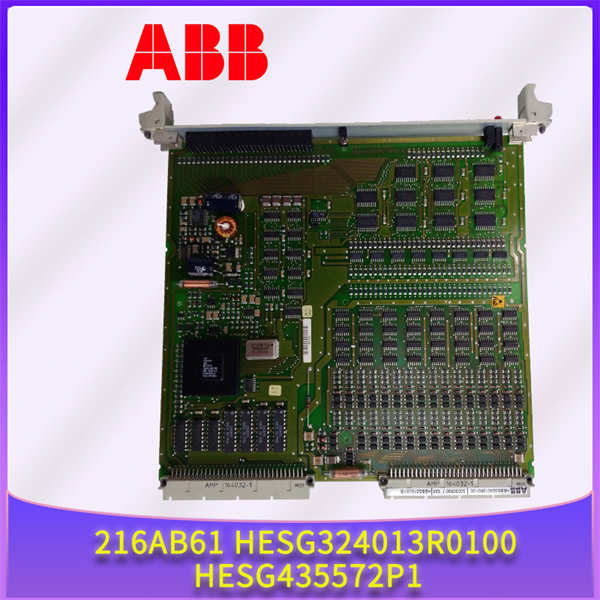

ABB 216AB61 HESG324013R0100 HESG435572P1

216AB61 技术规格

主要特点和优势

兄弟们，这块 ABB 216AB61 模块，能在咱们工业控制领域里头混得风生水起，那绝对不是吹的，它可是有几把“刷子”的！

首先，它的多通道高密度输出能力那叫一个方便！这块模块提供了多达32路数字量输出，这意味着一个模块就能高效地控制大量现场的继电器、接触器或其他开关量执行设备。这种高集成度极大地简化了控制柜的布线和硬件结构，节省了空间，也降低了整个系统的成本和复杂性，让你一个模块就能搞定大批量的控制任务，大大提升了系统的效率。

再一个，它的卓越的可靠性和内置短路保护是它“安身立命”的根本。在工业生产中，尤其是在电力、冶金这种对控制精度和系统安全性要求极高的场合，输出模块的稳定运行是重中之重。ABB 216AB61 不仅设计坚固，能适应严苛的工业环境，更重要的是，它内置了短路保护功能。这意味着即使输出线路发生短路，模块也能自我保护，避免损坏，从而保障了系统的连续运行和设备的安全性。这种自我保护机制，大大降低了维护成本和意外停机的风险。

还有啊，它的直观的诊断功能和清晰的状态指示也让人称赞。模块前面板配备了LED指示灯，能够实时显示每个输出继电器的激活状态。这就像是模块给你“说话”，运维人员一眼就能看出哪个继电器被激活，哪个信号被发出。这种直观的视觉反馈，加上系统可能通过总线提供的详细诊断信息，使得故障排除变得异常迅速和高效，能够第一时间发现并解决问题，缩短了故障恢复时间，保障了生产的连续性。

最后，广泛的系统兼容性和应用灵活性也是它的一大优势。216AB61 作为ABB REG 216 发电机保护系统的一部分，也兼容ABB的 Advant OCS 和 Procontrol 等老牌DCS系统，这使得它在现有系统的升级改造或备件更换中具有很强的通用性。无论是应用于复杂的发电机保护逻辑，还是其他工业过程中的驱动控制和信号输出，它都能凭借其稳定可靠的性能，成为你自动化系统的得力助手。

When it comes to the ABB 216AB61 digital output module, its prominence in industrial control stems from several key features and advantages that ensure reliable and efficient operation.

Firstly, its high-density, multi-channel output capability is a significant benefit. This module offers up to 32 digital output channels, allowing a single unit to effectively control numerous field devices such as relays, contactors, indicator lights, or solenoid valves. This high integration simplifies control cabinet wiring and hardware architecture, saving space and reducing overall system cost and complexity, thereby boosting system efficiency.

Secondly, its exceptional reliability and integrated short-circuit protection are foundational to its performance. In industrial production, particularly in critical applications like power generation or metallurgy where precise control and system safety are paramount, the stable operation of output modules is crucial. The ABB 216AB61 is robustly designed to withstand harsh industrial environments, and, critically, it features built-in short-circuit protection. This means that even if an output line experiences a short circuit, the module can protect itself from damage, ensuring continuous system operation and equipment safety. This self-protective mechanism significantly reduces maintenance costs and the risk of unplanned downtime.

Furthermore, its intuitive diagnostic capabilities and clear status indication are highly valued. The module’s front panel is equipped with LED indicators that provide real-time status of each activated output relay. This visual feedback, coupled with diagnostic information potentially available through the system bus, allows maintenance personnel to quickly identify which relays are active and which signals are being sent. Such clear and immediate diagnostic information makes troubleshooting exceptionally fast and efficient, enabling prompt problem identification and resolution, thus minimizing downtime and maintaining production continuity.

Finally, its broad system compatibility and application flexibility add to its appeal. As an integral part of ABB’s REG 216 Generator Protection System, the 216AB61 is also compatible with other established ABB DCS platforms like Advant OCS and Procontrol. This versatility makes it highly suitable for upgrading existing systems or as a replacement part. Whether deployed for complex generator protection logic or for general drive control and signal output in other industrial processes, its stable and reliable performance makes it an invaluable component for any automation system.

应用领域

这块 ABB 216AB61 模块，因为它那多通道输出能力、高可靠性和诊断功能，在工业领域里头可是个“全能选手”，尤其是在那些需要精确、快速地发出数字量控制指令的场合，你都能看到它的身影。

首先，它在电力行业那可是“核心骨干”！无论是火力发电厂的汽轮机控制、锅炉辅助系统，还是发电机和变压器的保护系统中，都离不开 ABB 216AB61 这种高可靠性的输出模块。它能够根据保护继电器或控制系统的指令，迅速发出跳闸信号，切断故障回路，保护昂贵的发电设备。在变电站中，它也常用于控制断路器、隔离开关的合分闸操作。

再来，在石油石化行业，它的作用也不可或缺。炼油厂、化工厂那些复杂的生产流程，从各种泵的启动停止，到电动阀门的开关控制，再到各种工艺设备的启停和紧急停车系统，都需要 216AB61 这样的模块来执行精确的控制指令。它能确保生产流程的自动化和安全联锁的可靠性。

还有，在重工业，比如冶金行业，钢铁厂的连铸连轧、高炉自动化，以及有色金属冶炼过程，对执行指令的实时性和准确性要求都非常高。ABB 216AB61 能够稳定可靠地驱动各种继电器和执行器，实现对电机、阀门、加热单元等设备的精准控制，保证生产线的顺畅运行。

此外，在制造业，例如汽车制造、电子产品组装线，以及交通运输（如轨道交通信号控制）和可再生能源（如风电场、太阳能电站的并网控制和保护），以及油气开采等领域，ABB 216AB61 都能提供稳定可靠的数字量输出解决方案。总而言之，只要你的工业现场需要一个“聪明、稳定、可靠”的模块来将控制系统的指令转换为现场设备的实际动作，ABB 216AB61 都是个值得考虑的“硬核”选择。

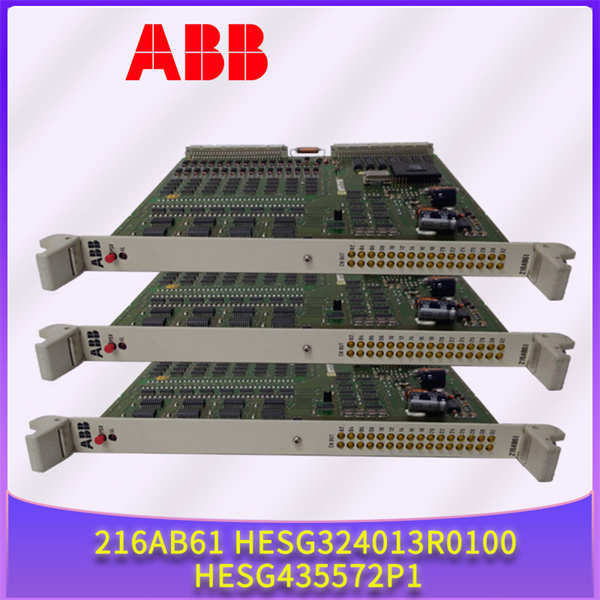

ABB 216AB61 HESG324013R0100 HESG435572P1

相关产品

咱们这个 ABB 216AB61 模块，通常都不是单打独斗的，它可是有自己的“朋友圈”的，常见的关联型号和配套产品，我给你捋一捋：

ABB HESG324013R0100：这个就是 216AB61 最常见的ABB内部物料号或部件号，两者常常指代同一个数字量输出模块。

ABB HESG435572P1：这很可能是 216AB61 的一个特定版本、修订号，或者是其内部的一个子部件编号。

ABB REG 216 系列发电机保护系统：216AB61 是此系统中的关键组成部分，因此该系统中的其他处理器模块、输入模块、通信模块和电源模块都与它密切相关。

ABB Advant OCS / Procontrol 系统：虽然 REG 216 是一个专用保护系统，但 216AB61 的设计理念和某些接口可能与ABB的其他DCS系统（如Advant OCS或Procontrol P13/P14）的I/O模块有共通之处，因此这些系统的相关组件也可能与它形成关联。

ABB 216DB61 (数字量输出单元)：这是同一系列中的其他数字量输出模块，可能在通道数、电压等级或特定功能上有所不同，但功能类似。

ABB 216GD61 (继电器输出模块)：这是专门用于驱动继电器的模块，可能与 216AB61 协同工作，或在某些配置中作为替代。

ABB 216NG6x (网络通信模块/处理器模块)：这些模块负责系统内部的数据通信和处理，为 216AB61 提供控制指令并接收其诊断信息。

ABB 216EA6x (模拟量/数字量输入模块)：与 216AB61 相对应的输入模块，用于采集现场信号，构成完整的控制回路。

ABB 系统电源模块：为 216AB61 和整个控制系统提供稳定的直流或交流电源。

ABB 辅助继电器组件 (Auxiliary Relay Assembly)：216AB61 的输出直接控制这些继电器，它们是现场执行的关键环节。

ABB 工程工具软件 (Engineering Tool Software)：用于对 216AB61 进行配置、诊断和系统集成的上位机软件。

安装与维护

安装前准备: 兄弟，这 ABB 216AB61 可不是一般的玩意儿，它可是整个控制系统里执行“命令”的关键模块！所以在动手之前，你得把安全放第一位！首先，必须把相关控制柜的电源彻底断开，而且要验电、放电，挂上警示牌，确保万无一失。穿上绝缘鞋，用绝缘工具，这是基本功，别马虎。这玩意儿是精密电子设备，对静电非常敏感，所以防静电手套、腕带啥的都得戴好，操作时尽量在防静电工作台上进行，别用手直接摸引脚和电路板。安装环境要确保清洁、干燥、无尘，避免任何导电异物、液体或污染颗粒进入模块或安装槽。拿到 216AB61 后，先检查一下型号对不对，有没有磕碰损伤，连接器有没有问题。然后，把它小心翼翼地插入到 REG 216 系统或相关DCS系统的指定机架插槽中，确保插接到位、牢固，物理连接不能有丝毫马虎。连接现场的输出线时，一定要严格按照系统图纸，接对正负极和负载，注意输出通道的额定电压和电流，避免超载和误接线，这可是保障系统正常运行和安全的关键！

维护建议: 设备投入运行后，对 216AB61 的维护也得跟上，这可不是一劳永逸的事儿。得定期检查清理控制柜内部的灰尘，确保通风良好，因为模块虽然功耗不大，但清洁的运行环境能延长寿命。要盯紧控制系统的诊断信息和报警，因为 216AB61 自身提供了丰富的诊断功能，前面板的 LED 指示灯也能直观显示模块输出状态。任何异常都可能通过这些指示和系统报警提示你。定期检查现场的输出继电器或执行设备是否正常工作，是否存在虚接、触点烧蚀等问题，因为输出模块的寿命也受现场负载状况影响。检查接线端子是否松动，尤其是在振动较大的工业现场。别等到出了故障再来“亡羊补牢”，按照ABB的预防性维护周期，该检修的就检修，该更换的就更换。记住，涉及到 216AB61 这种核心输出模块的维护和故障处理，一定要找专业的、有资质的工程师和技术人员来搞，安全第一，设备第二，别自己瞎捣鼓！
